LB-PF3030-GJD2P5500612AG82-L/R-H (LB-PF3030-GJABL500612AFB2-L/R-H, CEJJ-LB500Z-12S1P-F2835, CL-2K15-D2P5-500-D612-V1) – Комплект планок LED подсветки для телевизоров Philips 50″

Комплект планок LED подсветки LB-PF3030-GJD2P5500612AG82-L/R-H (LB-PF3030-GJABL500612AFB2-L/R-H, CEJJ-LB500Z-12S1P-F2835-A/B-4/2) характеристики:

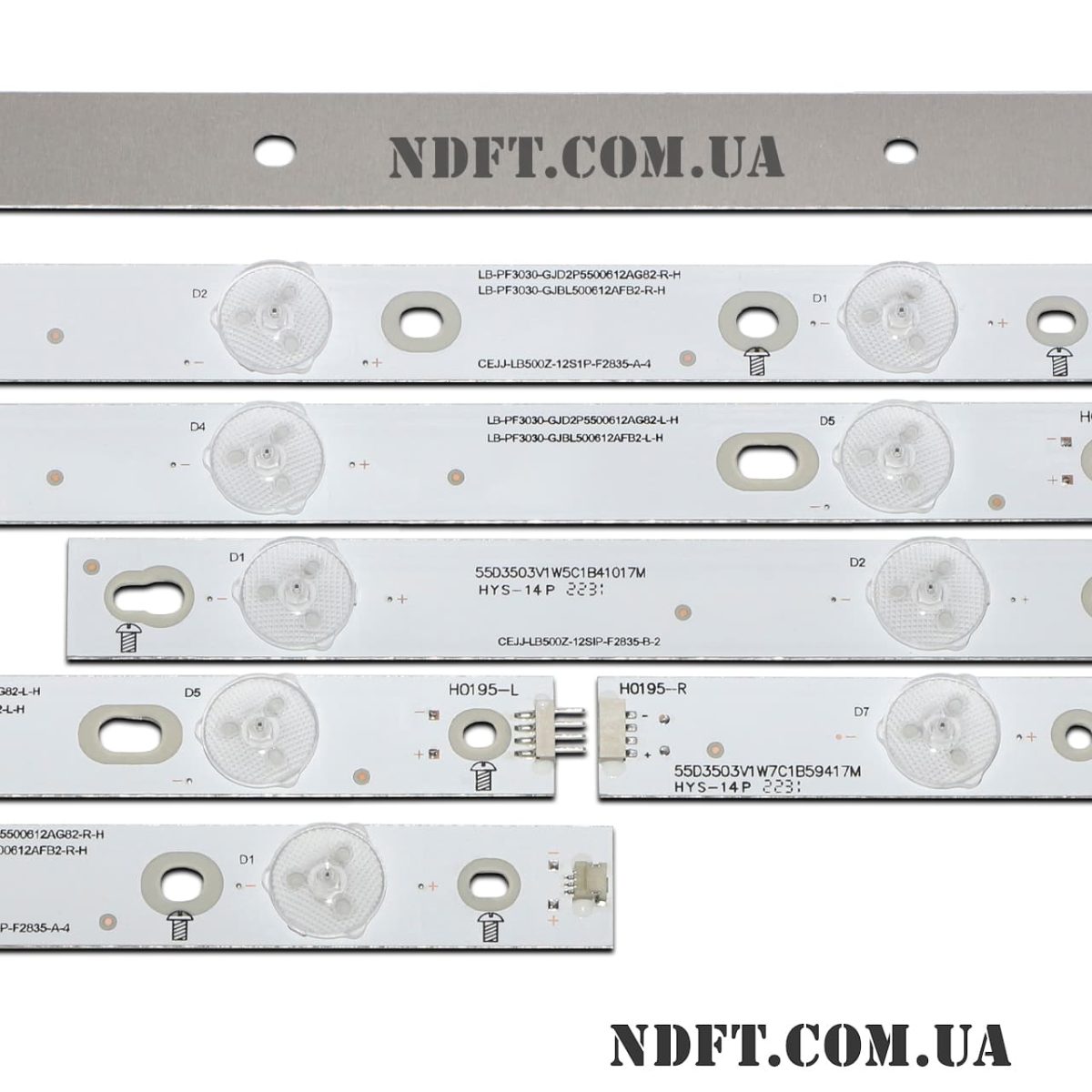

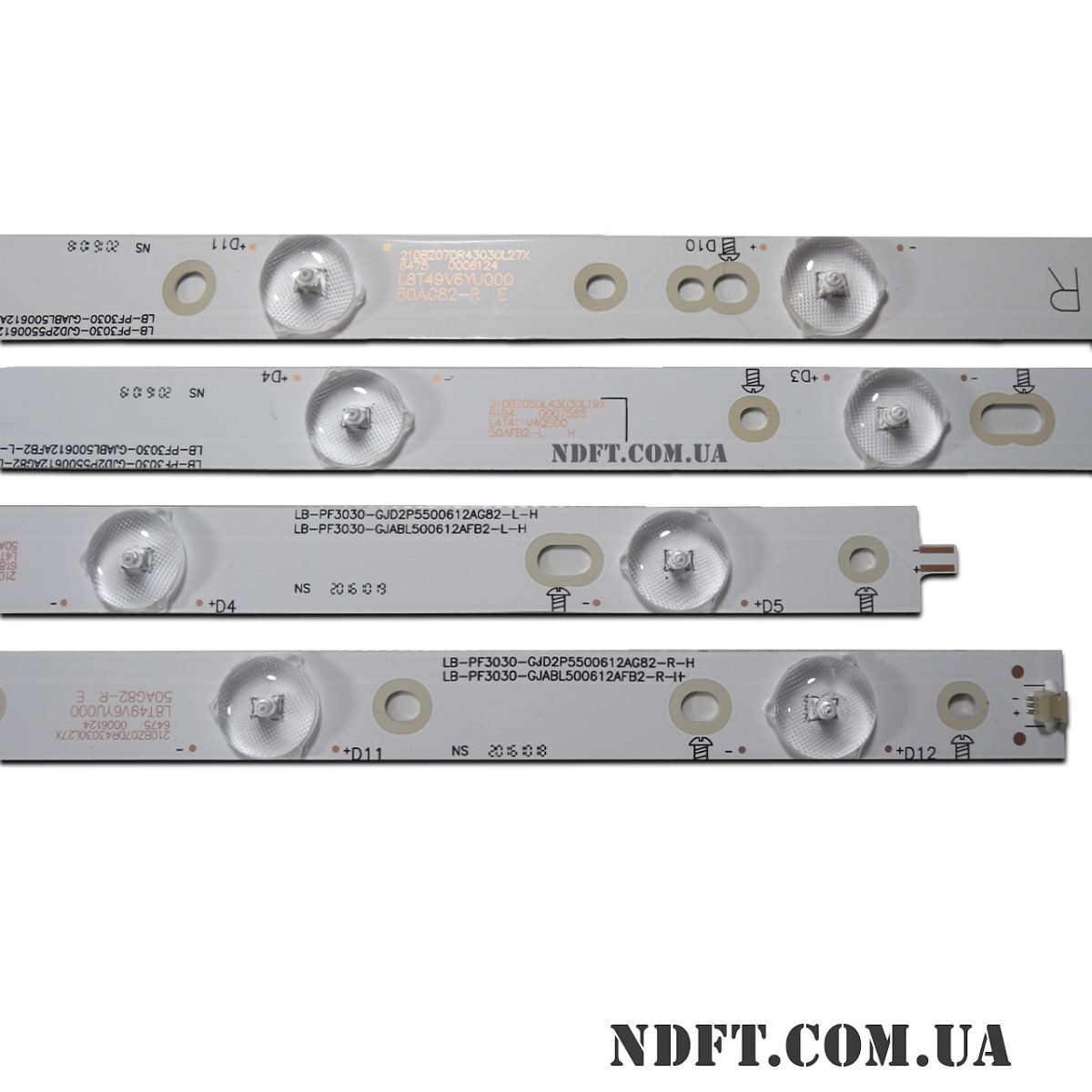

• Маркировка:
  • LB-PF3030-GJD2P5500612AG82-L-H
  • LB-PF3030-GJABL500612AFB2-L-H
  • LB-PF3030-GJD2P5500612AG82-R-H
  • LB-PF3030-GJABL500612AFB2-R-H
  • CEJJ-LB500Z-12S1P-F2835-A-4
  • CEJJ-LB500Z-12S1P-F2835-B-2
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 36 В (12S1P)
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 50″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • L тип: 410 мм
  • R тип: 594 мм
  • L+R в сборе: 1004 мм
• Количество контактов на разъеме: 3
• Количество светодиодов на каждой планке:
  • L тип: 5 шт.
  • R тип: 7 шт.
  • L+R в сборе: 12 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • L-R тип: 130-11-29-43-130-47-75-14-36-69-55-85-6-15-68-46-41 мм
• Расстояние между центрами светодиодов: 85 мм
• Расстояние между центром 1-го и последнего LED: 935 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги LB-PF3030-GJD2P5500612AG82-L/R-H:

• LB-PF3030-GJABL506X12AGM2-L-H, LB-PF3030-GJABL506X12AGM2-R-H
• CRH-AA503535T061262G-L-REV1.2, CRH-AA503535T061262G-R-REV1.2
• 500TT56 V0, 500TT55 V0
• 500TT26 V5, 500TT25 V5
• CL-2K15-D2P5-500-D612-V1-L, CL-2K15-D2P5-500-D612-V1-R
• GJ-2K15-D2P5-500-D612-V1-L, GJ-2K15-D2P5-500-D612-V1-R
• GJ-2K15-D2P5-500-D612-V3-L, GJ-2K15-D2P5-500-D612-V3-R
• 500TT67 V2 SX-11800730A0-2B554-0-A-55B-0616, 500TT68 V2 SX-11800730A0-2C565-0-A-55M-2948
• 50AH42L, 50AH42R
• 50AFB2-L, 50AFB2-R
• SVV500A88

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• TPT500DK-QS1
• TPT500UK-DJ2QS5
• TPT500DKQS1 и других.

Совместимость с моделями телевизоров Philips диагональю 50″:

• AOC: LE50U7970
• Philips: 50PUT6400/12, 50PUT6400, 50PUH6400/88, 50PUH6400, 50PUH6300, 50PUF6650, 50PUF6650/T3, 50PUF6461/T3, 50PUK6400, 50PUF6061, 50PFT4509/12, 50PUF6631/T3, 50PUG6102/78, 50PUT6023/60, 50PUF6061/60 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.

Возможна проклейка теплопроводного скотча по запросу.

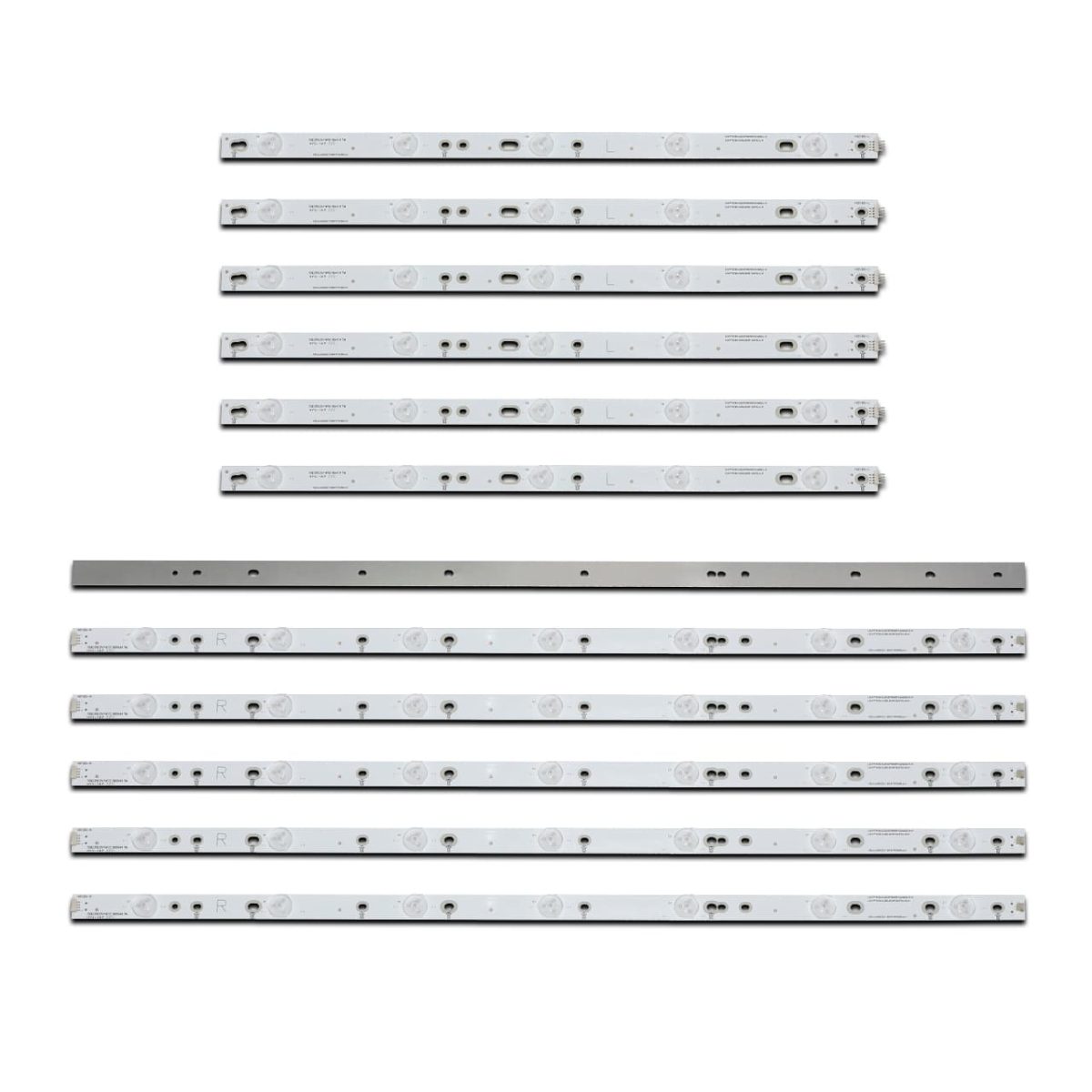

Полный комплект состоит из 12-ти планок (по 6 шт. каждого вида):

• LB-PF3030-GJD2P5500612AG82-L-H, LB-PF3030-GJABL500612AFB2-L-H, CEJJ-LB500Z-12S1P-F2835-B-2 – 6 шт.
• LB-PF3030-GJD2P5500612AG82-R-H, LB-PF3030-GJABL500612AFB2-R-H, CEJJ-LB500Z-12S1P-F2835-A-4 – 6 шт.

Цена указана за полный комплект из 12-ти светодиодных планок.
