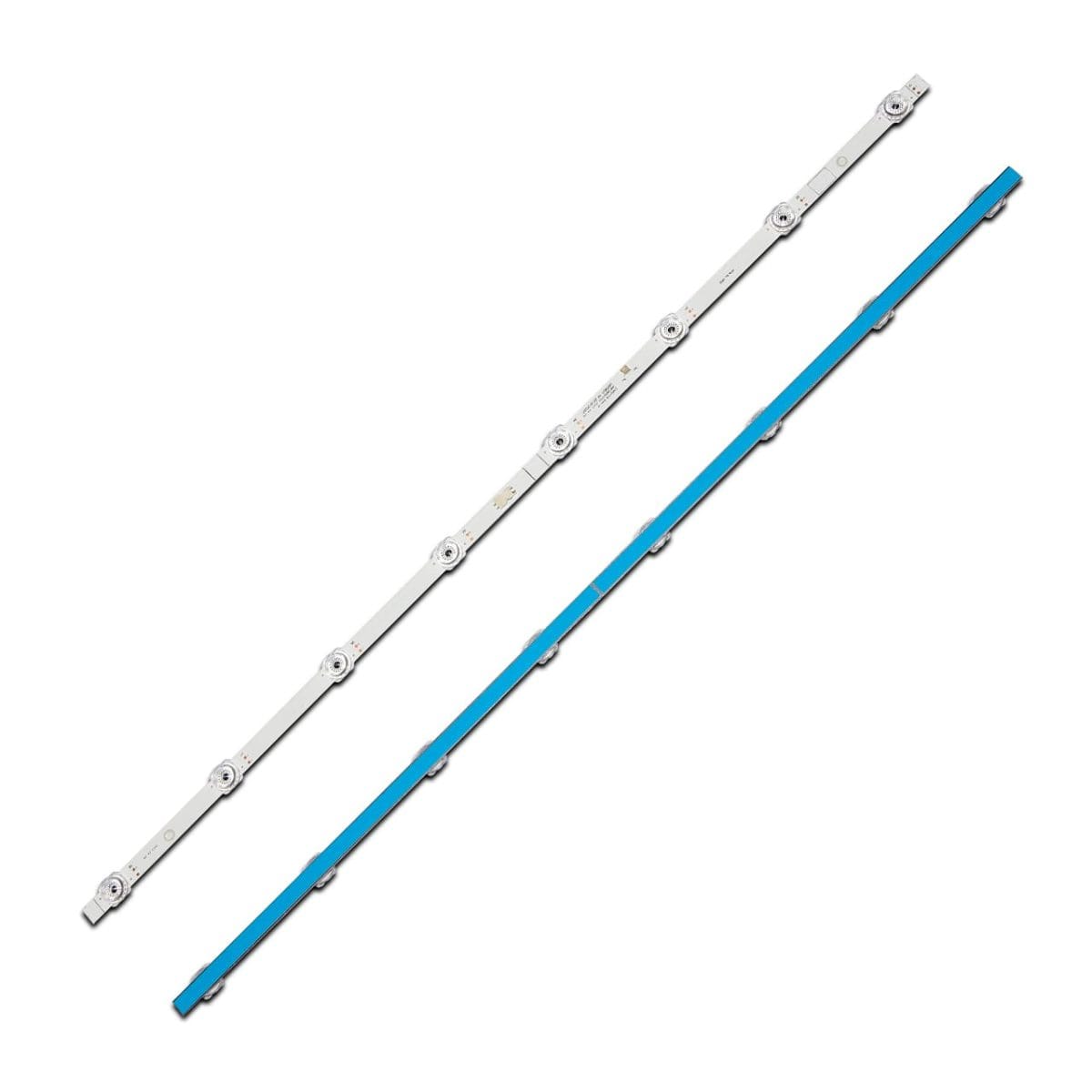

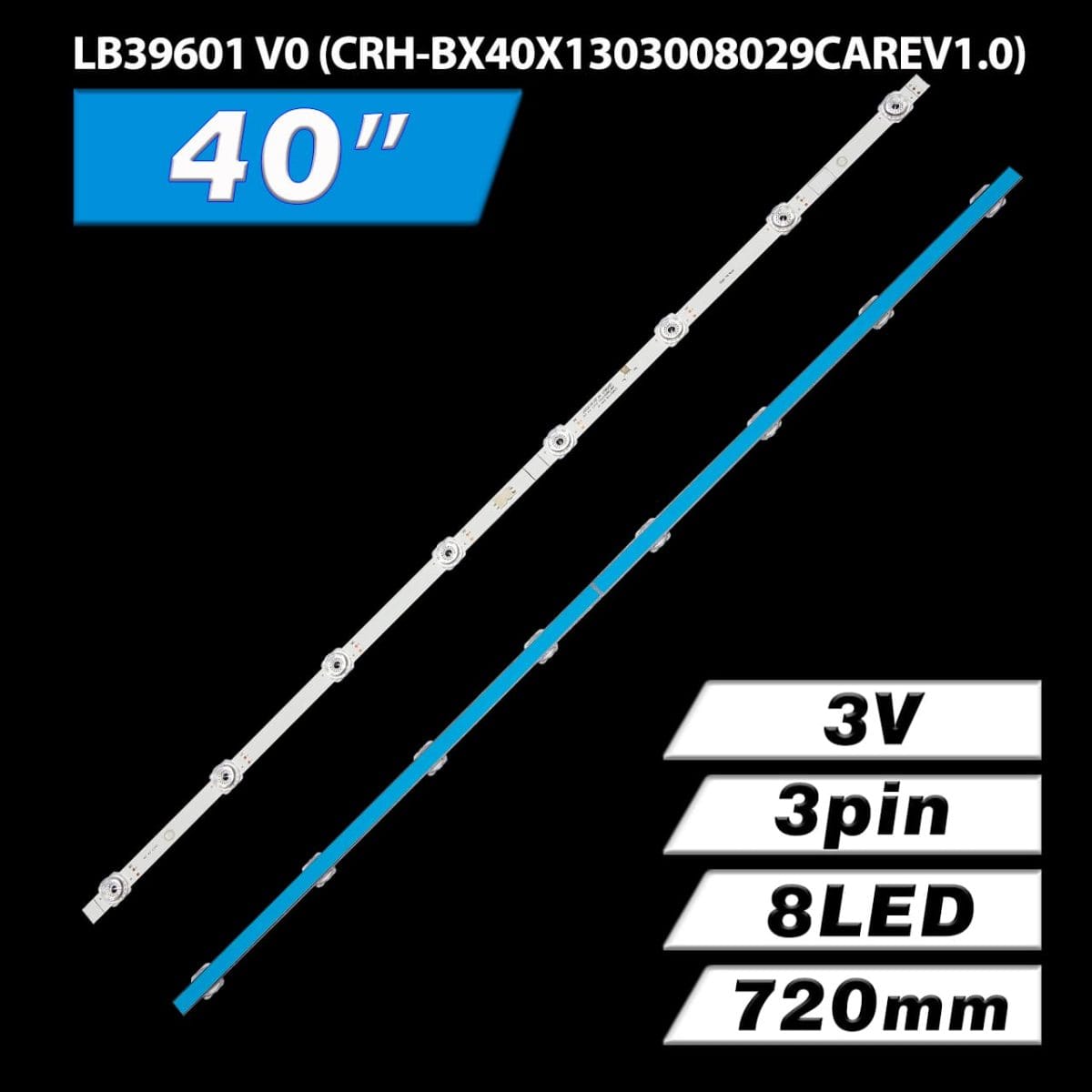

LB39601 V0 JHD396X1F01 (CRH-BX40X1303008029CAREV1.0, HD396X1F01+2019121001+SVH396A03, Hisense 40AE5000F) – Комплект LED подсветки для телевизоров 40″

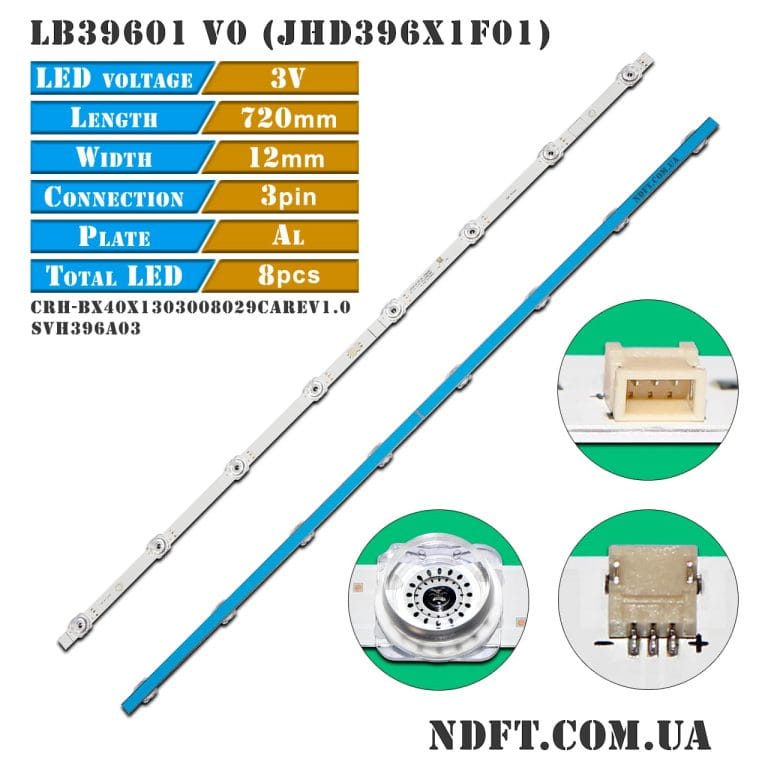

Комплект планок LED подсветки LB39601 V0 JHD396X1F01 характеристики:

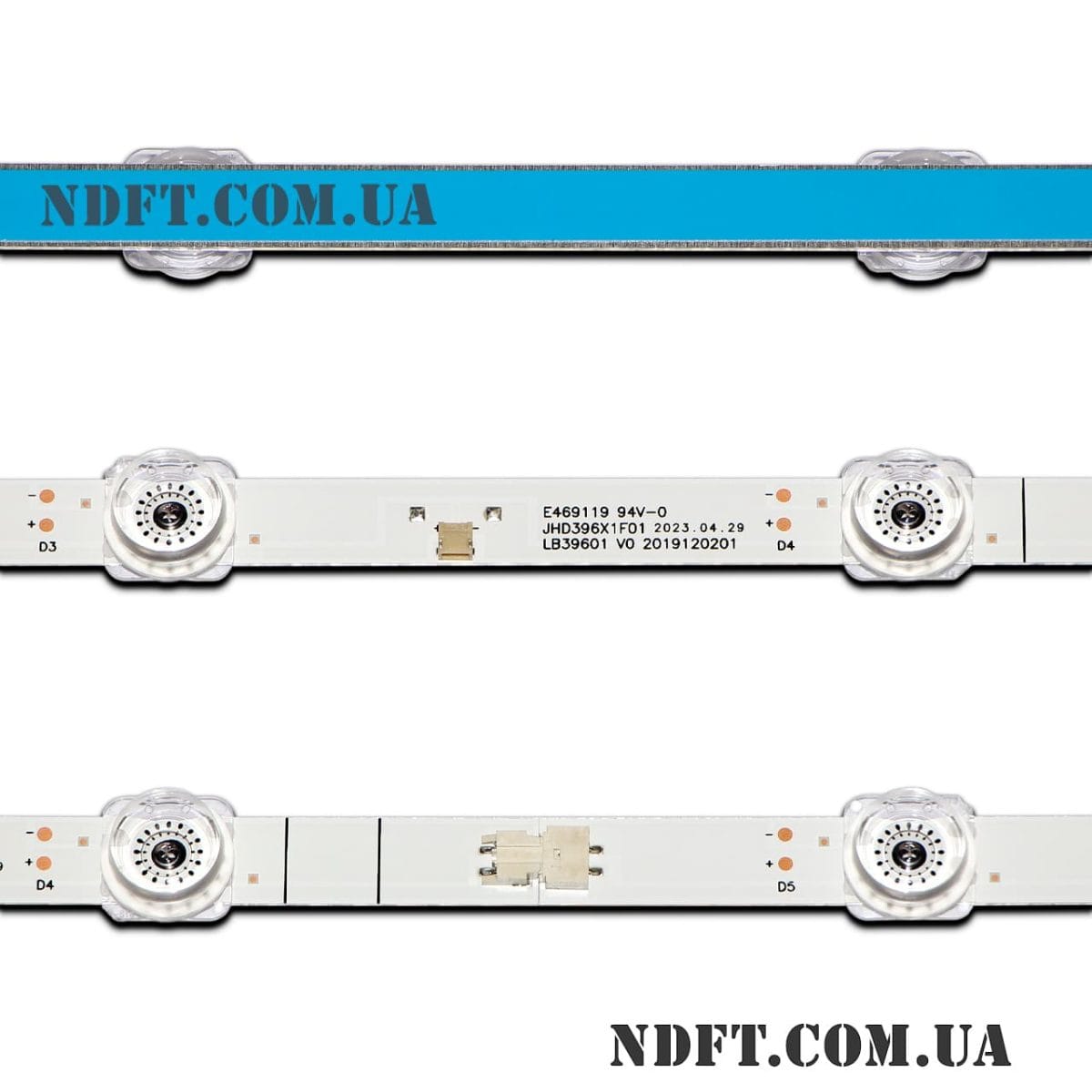

• Маркировка:
  • LB39601 V0
  • JHD396X1F01
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 24 В (8S1P)
• Количество светодиодов на каждой планке:
  • A (L) тип: 4 шт.
  • B (R) тип: 4 шт.
  • A+B (L+R) в сборе: 8 шт.
• Высота планки (подложка + линза): 9 мм

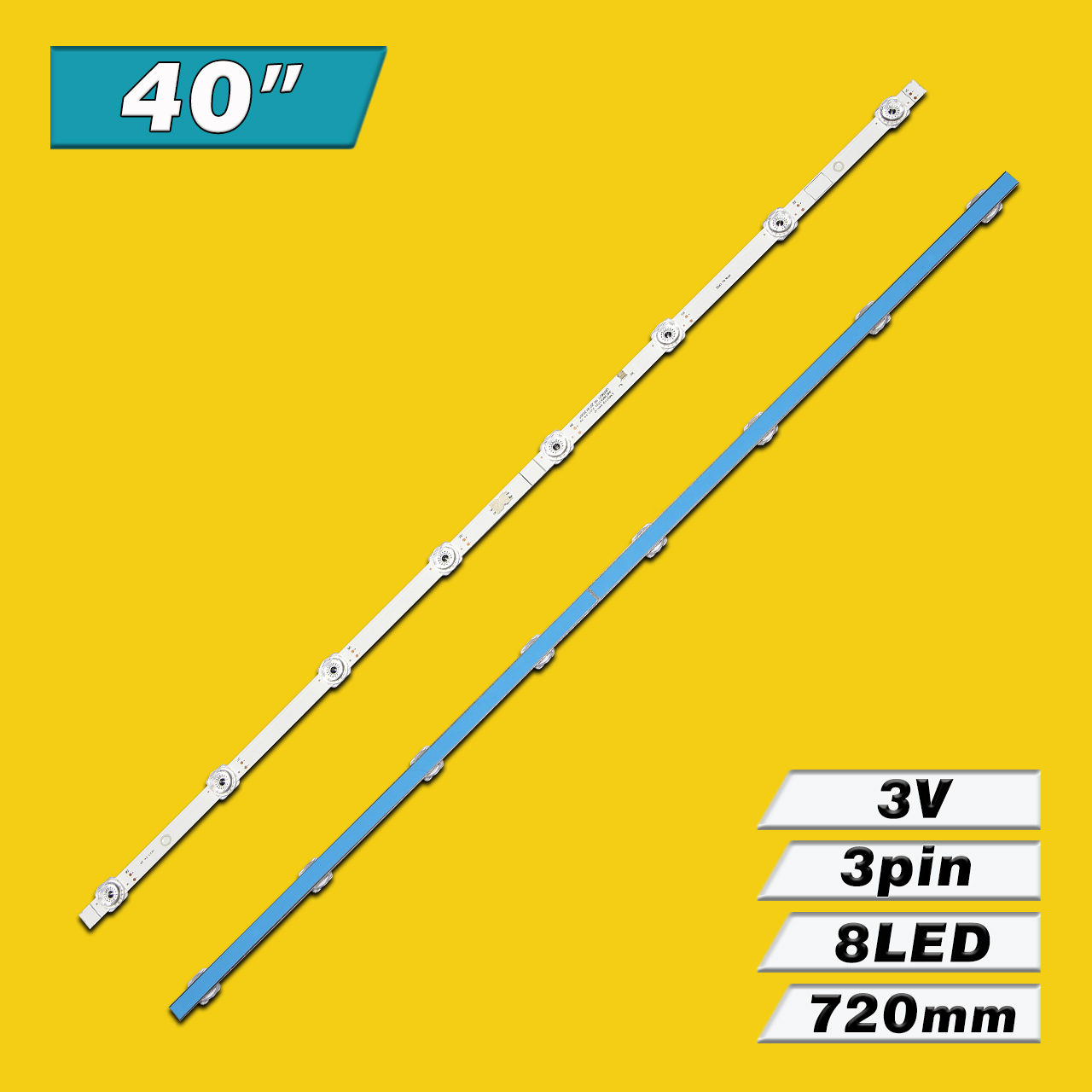

• Диагональ экрана: 40″
• Диаметр светорассеивателя: 17 мм
• Длина каждой планки:
  • A (L) тип: 360 мм
  • B (R) тип: 360 мм
  • A+B (L+R) в сборе: 720 мм
• Количество контактов на разъеме: 3
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами крепежных отверстий: 580 мм
• Расстояние между центрами светодиодов: 96 мм
• Расстояние между центром 1-го и последнего LED: 672 мм
• Тип светорассеивателя: вогнутый
• Ширина подложки планок: 12 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги LB39601 V0 JHD396X1F01:

• CRH-BX40X1303008029CAREV1.0
• CRH-BX40X1303008029CA REV1.0
• BX40X1303008029CAREV1.0
• SVH396A03
• JHD396X1F01+2019121001+SVH396A03

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• JHD396X1F01-TXL1
• JHD396X1F02-TXL1
• JHD396X1F01TXL1
• JHD396X1F01-TCL1
• JHD396X1F01-TCL1/S0/FM/ROH
• JHD396X1F01-SKD
• TPT400WF-J9PE1.N и других.

Совместимость с моделями телевизоров диагональю 40″:

• Doffler: 40GFS67
• Hisense: 40AE5000, 40AE5000F, 40A5600, 40A5600F, 40A5600FTUK, 40AE5500F, 40A4H, 40A4GTUK, 40H4030F1, 40H5G, 40H4030F3, 40A45H, 40A4GV, 40A4BG, 40A4BGTUK, 40A4FG, 40A4HV, 40A5100F, 40A5700FA
• Toshiba: 40V35LE и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
• Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.

Полный комплект состоит из 2-х цельных планок по 8LED или из 4-х составных по 4LED:

• LB39601 V0 JHD396X1F01 8LED (CRH-BX40X1303008029CAREV1.0, HD396X1F01+2019121001+SVH396A03) – 2 шт.

Цена указана за полный комплект из двух светодиодных планок по 8LED.
