GJ-2K16-550-D714-V4-L/R LB55072 V0_00+V1_00 (EVERLIGHT LBM550M0701-KY, LB-PM3030-GJD2P5557X14AGF2-L/R-Y) – Комплект планок LED подсветки для телевизоров Philips 55″

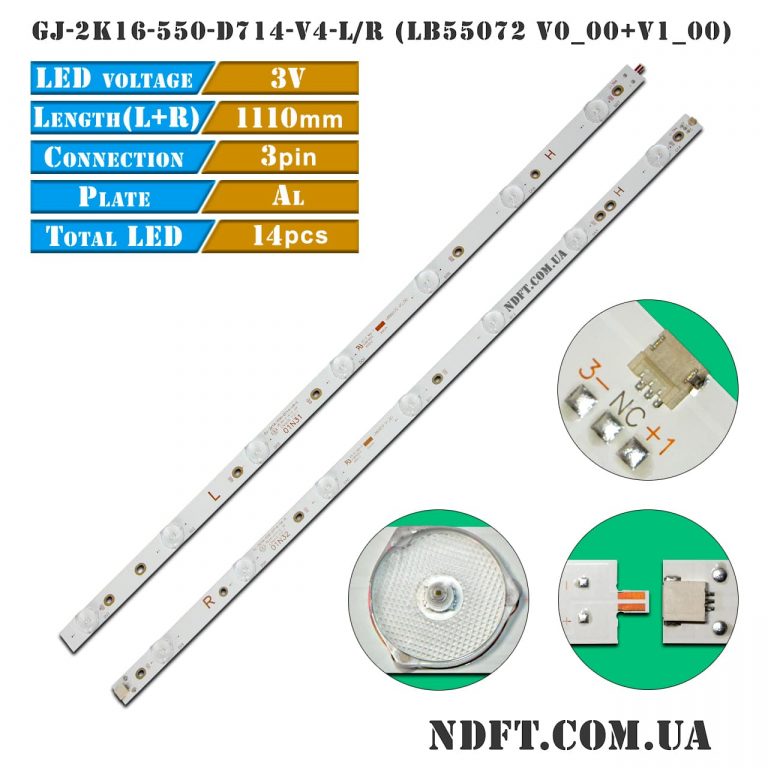

Комплект планок LED подсветки LB55072 V0_00+V1_00 GJ-2K16-550-D714-V4-L/R характеристики:

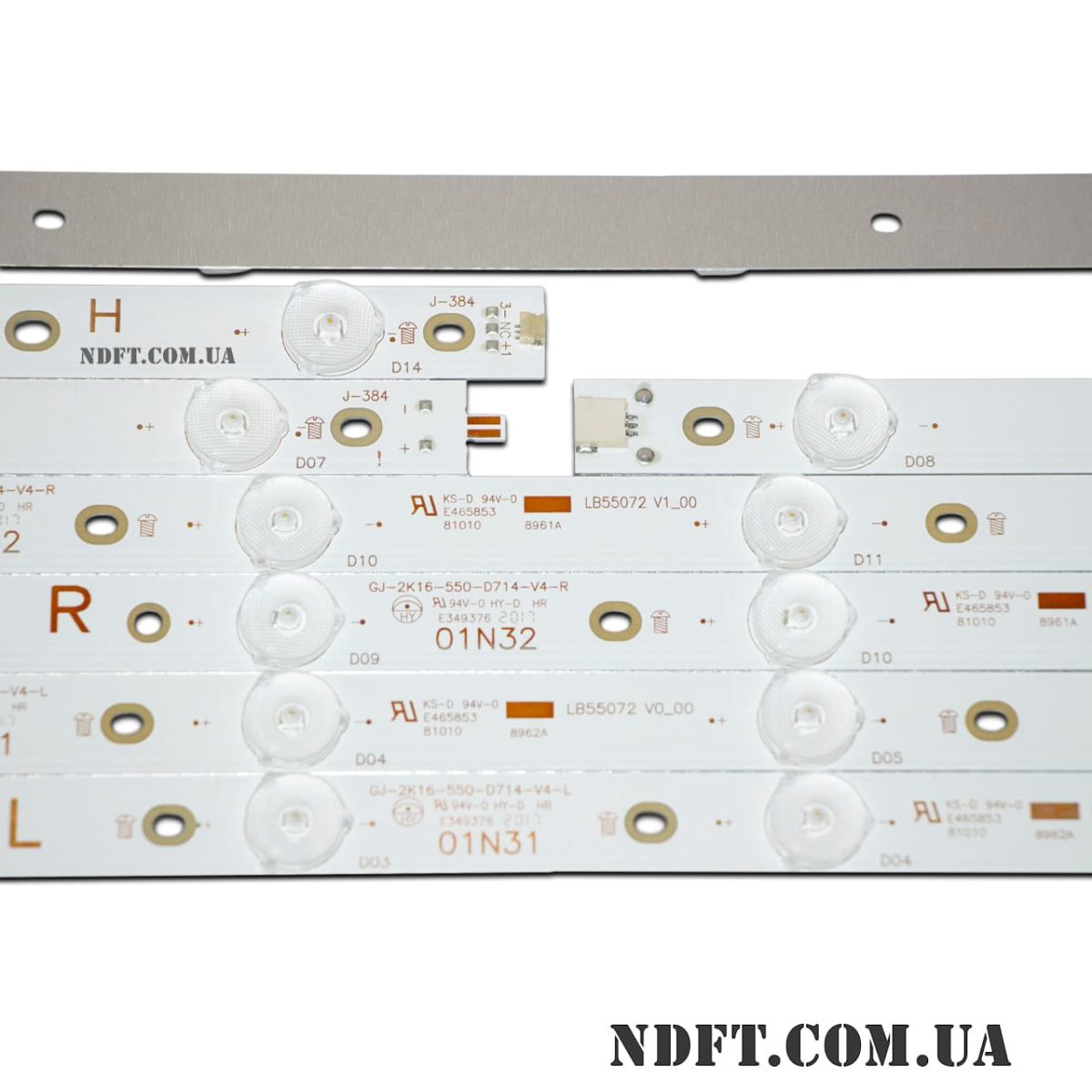

• Маркировка:
  • LB55072 V0_00 GJ-2K16-550-D714-V4-L
  • LB55072 V1_00 GJ-2K16-550-D714-V4-R
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 42 В (14S1P)
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • L тип: 566 мм
  • R тип: 553 мм
  • L+R в сборе: 1110 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • L/R тип: 7 шт.
  • L+R в сборе: 14 шт.
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами крепежных отверстий:
  • L тип: 28-93-78-133-73-79 мм
  • R тип: 81-73-137-158-11-68 мм
  • L+R в сборе: 28-93-78-133-73-79-82-81-73-137-158-11-68 мм
• Расстояние между центрами светодиодов: 81
• Расстояние между центром 1-го и последнего LED: 1057 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги LB55072 V0_00+V1_00 GJ-2K16-550-D714-V4-L/R:

• GJ-2K16-550-D714-S1-L, GJ-2K16-550-D714-S1-R
• EVERLIGHT LBM550M0701-KY-3(0)(L), EVERLIGHT LBM550M0701-KY-4(0)(R)
• LB-PM3030-GJD2P5557X14AGF2-L-Y, LB-PM3030-GJD2P5557X14AGF2-R-Y
• GJ-2K16-550-D714-U4-L, GJ-2K16-550-D714-U4-R
• 01N31, 01N32
• 55AKH2-L, 55AKH2-R

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• TPT550U2-EQLSHA.G, TPT550J1, TPT550U2, TPT550J1-QUBN0.K, TPT550U2-EQYSHM.G, TPT550U2-EQLSJA, TPT550U2-EQLSHA.G и других.

Совместимость с моделями телевизоров диагональю 55″:

• Philips: 55PUS6501, 55PUS6501/12, 55PUS6401, 55PUS6101/12, 55PUS6551/12, 55PUS6561, 55PUS6581, 55PUH6101, 55PUT6400, 55PUT4900/12, 55PUS6262/05, 55PUS6162/05, 55PUS6762/05, 55PUS6272/05, 55PUT6101/12, 55PUS6401/12, 55HFL5010T/12, 55PFF5701, 55PFT5509/12, 55PFH5500/88, BDL5530QL, 55PUS6201/12, 55PUH6101/88, 55PFF5701T3, 55PUS7272/12, 55PUT6401/12, 55PUG6601, 55PUG6801, 55PUG6102, 55PUS6432/12
• Sony: KDL-55WD655, KD-55X6000D, KD-55X720F и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.

Возможна проклейка теплопроводного скотча по запросу.

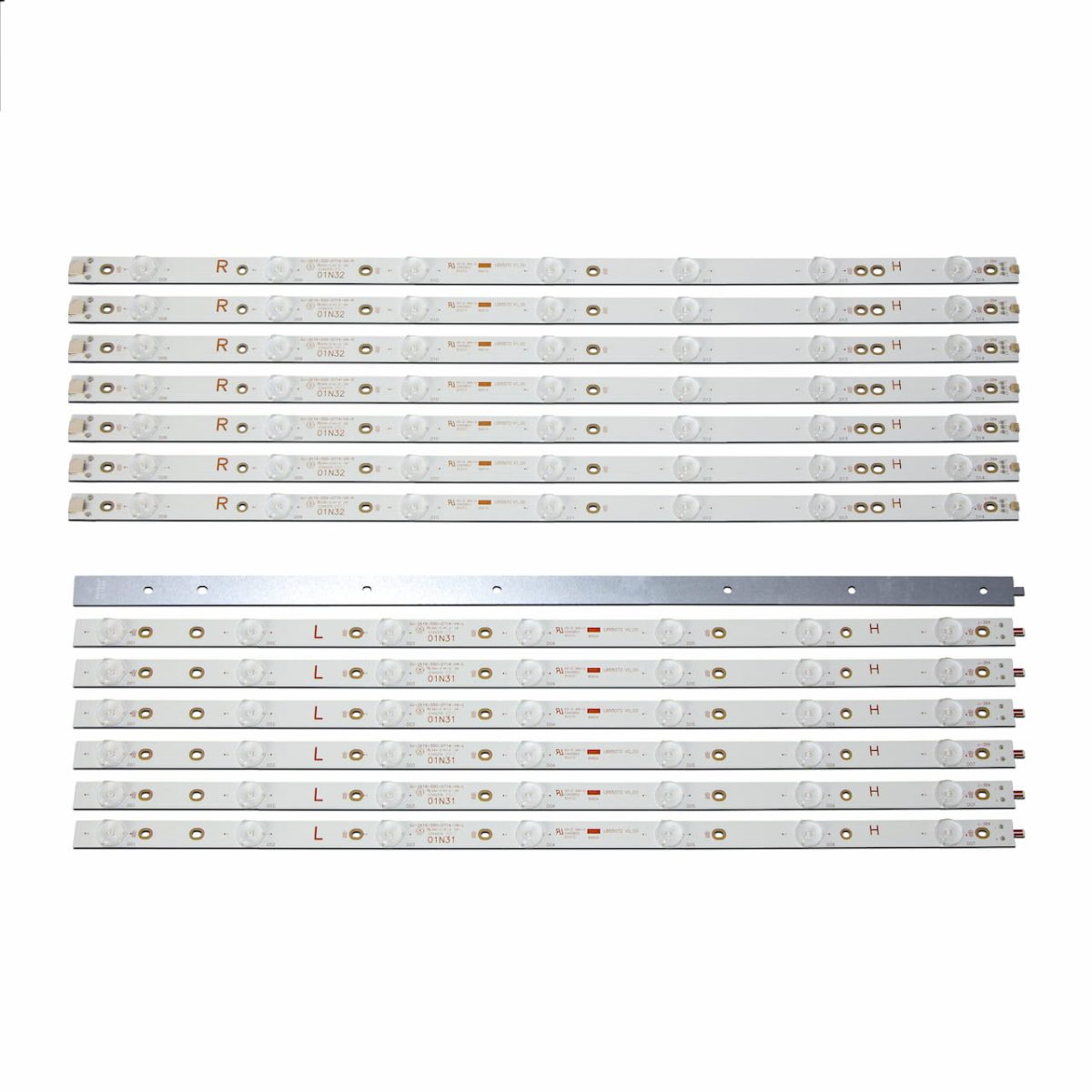

Полный комплект состоит из 14-ти планок (по 7 шт. каждого вида):

• LB55072 V0_00 GJ-2K16-550-D714-V4-L (GJ-2K16-550-D714-S1-L) – 7 шт.
• LB55072 V1_00 GJ-2K16-550-D714-V4-R (GJ-2K16-550-D714-S1-R) – 7 шт.

Цена указана за полный комплект из 14-ти светодиодных планок.
