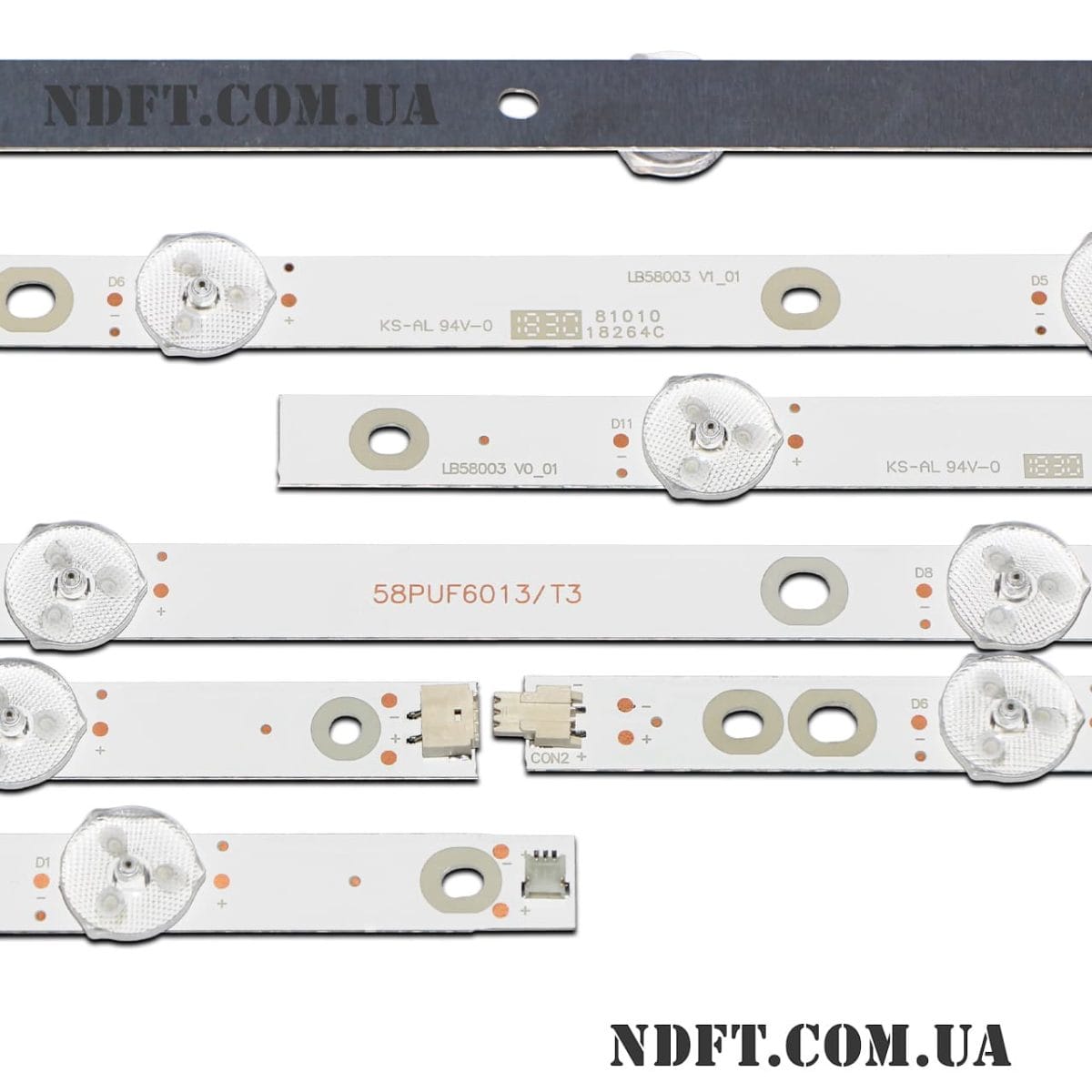

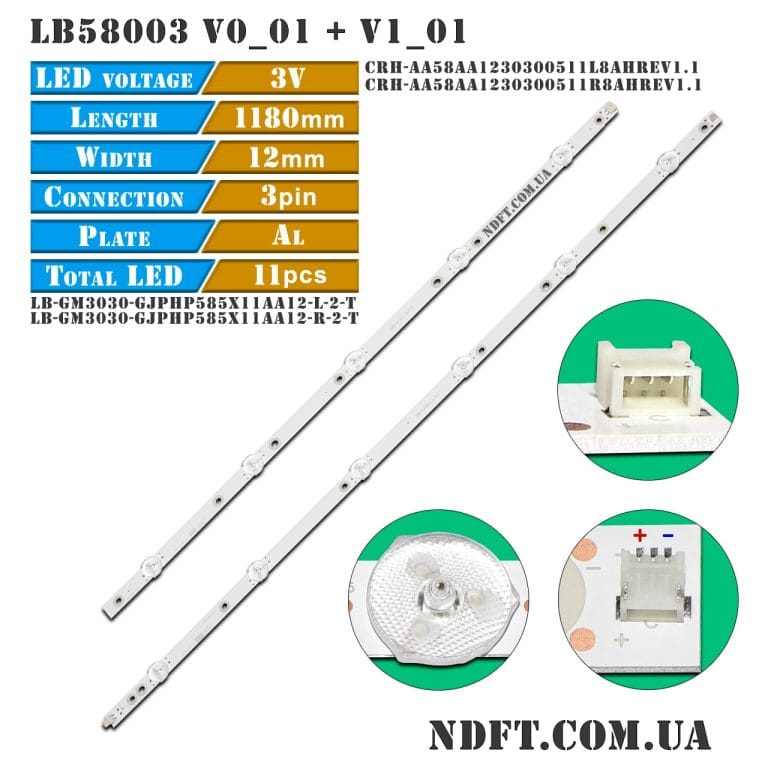

Комплект планок LED подсветки LB58003 V0_01 V1_01 характеристики:
- Маркировка:
- LB58003 V0_01 (L)
- LB58003 V1_01 (R)
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 33 В (11S1P)
- Количество светодиодов на каждой планке:
- L (V0_01) тип: 6 шт.
- R (V1_01) тип: 5 шт.
- L R (V0_01 V1_01) в сборе: 11 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 58″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- L (V0_01) тип: 535 мм.
- R (V1_01) тип: 645 мм.
- L R (V0_01 V1_01) в сборе: 1180 мм.
- Количество контактов на разъеме: 3
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- L R (V0_01 V1_01) в сборе: 107-60-68-102-42-128-40-10-90-128-144-68-60-107 шт.
- Расстояние между центрами светодиодов: 108 мм
- Расстояние между центром 1-го и последнего LED: 1080 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги LB58003 V0_01 V1_01:
- LB58003 V0-01 (L) LB58003 V1-01 (R)
- LB-GM3030-GJPHP585X11AA12-L-2-T LB-GM3030-GJPHP585X11AA12-R-2-T
- CRH-AA58AA1230300511L8AHREV1.1 CRH-AA58AA1230300511R8AHREV1.1
- 705TLB58B33MBR00L 705TLB58B33LBR00X
- 9965920000929 9965920000934
- M08-TP58030-0501L-3907G M08-TP58030-0601R-3908G
- ShineOn 2D03907 ShineOn 2D03908
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- TPT580B5-U2T01D
- TPT580F2-PU1L.Q REV:S01A
- TPT580B5-U1T01 и других.
Совместимость с моделями телевизоров диагональю 58″:
- AOC: 58U708G
- Insignia: NS-58DF620NA20, NS-58DF620CA20
- Philips: 58PUS6504, 58PUS6504/12, 58PUS6504/60, 58PUS6203, 58PUS6203/12, 58PUS8105, 58PUS6554, 58PUS7555, 58PUS7555/12, 58PUS7855, 58PUS7505, 58PUS7505/12, 58PUF6013/T3, 58PUS7805, 58PUS7805/62 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
Возможна проклейка теплопроводного скотча по запросу.

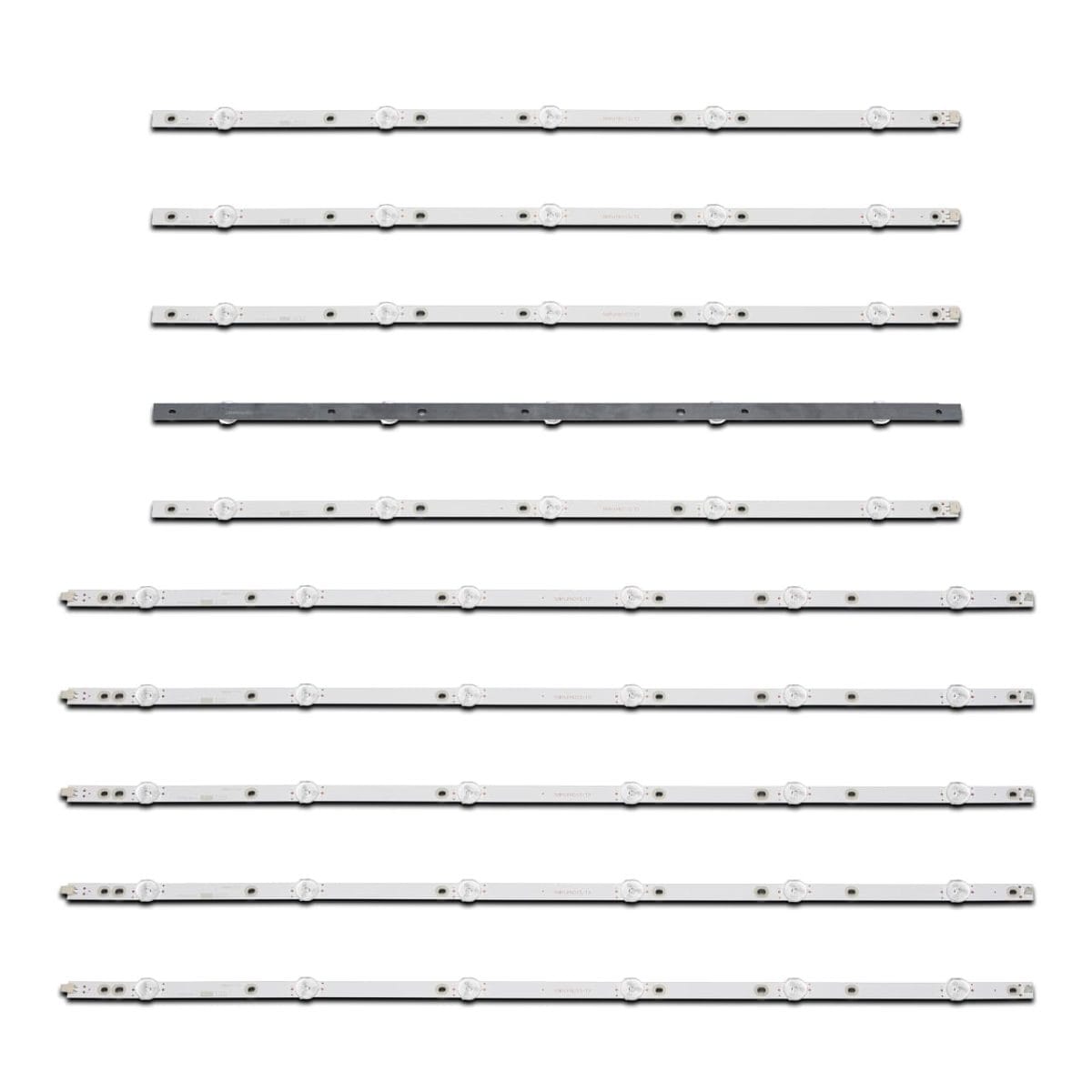

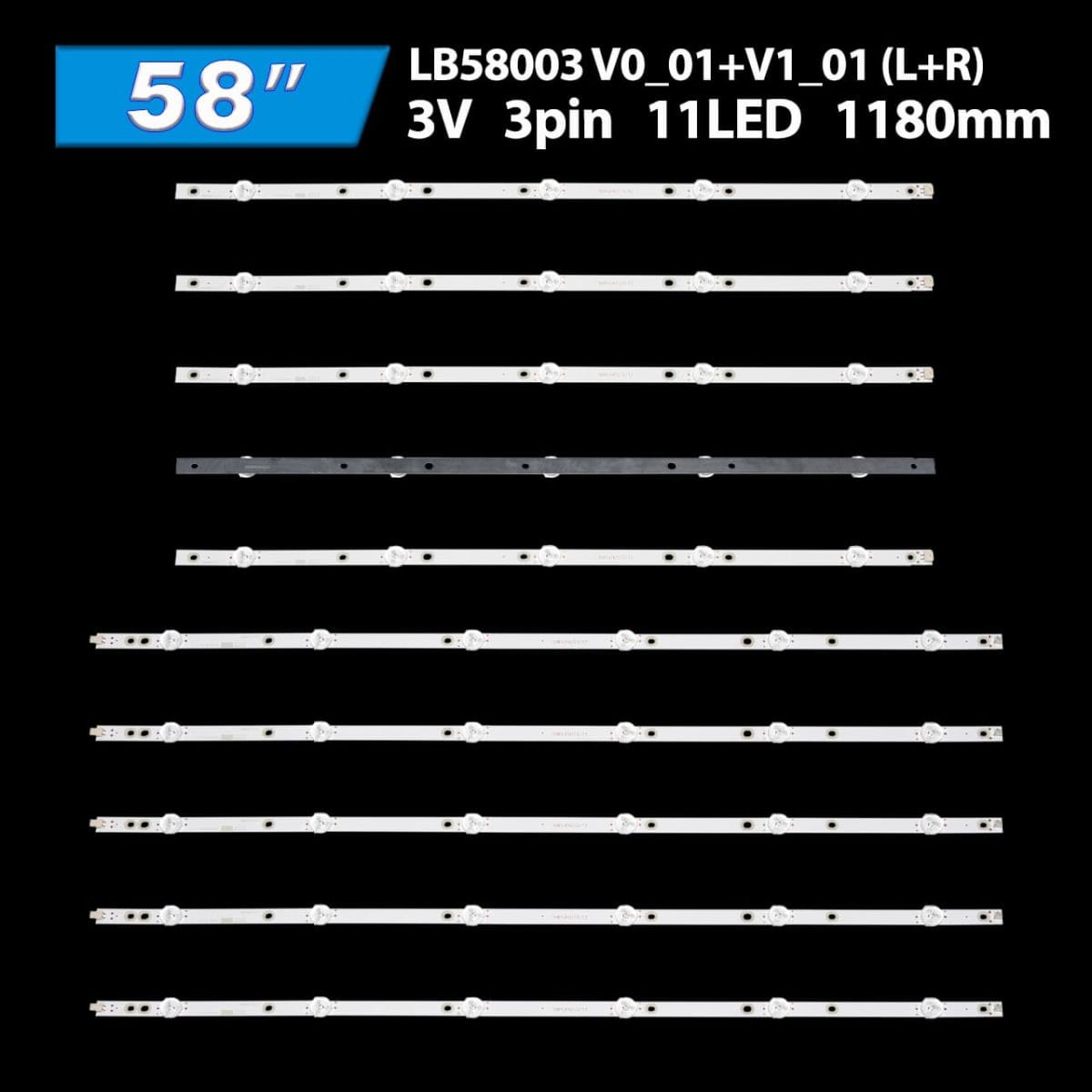

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):
- LB58003 V0_01 (LB-GM3030-GJPHP585X11AA12-L-2-T) – 5 шт.
- LB58003 V1_01 (LB-GM3030-GJPHP585X11AA12-R-2-T) – 5 шт.
Цена указана за полный комплект из 10-ти светодиодных планок.
