LBM470P1001-M-2(L) + LBM470P0301-N-2(R) (11800667-B0, 11800668-B0) – Комплект планок LED подсветки для телевизоров Philips 47″

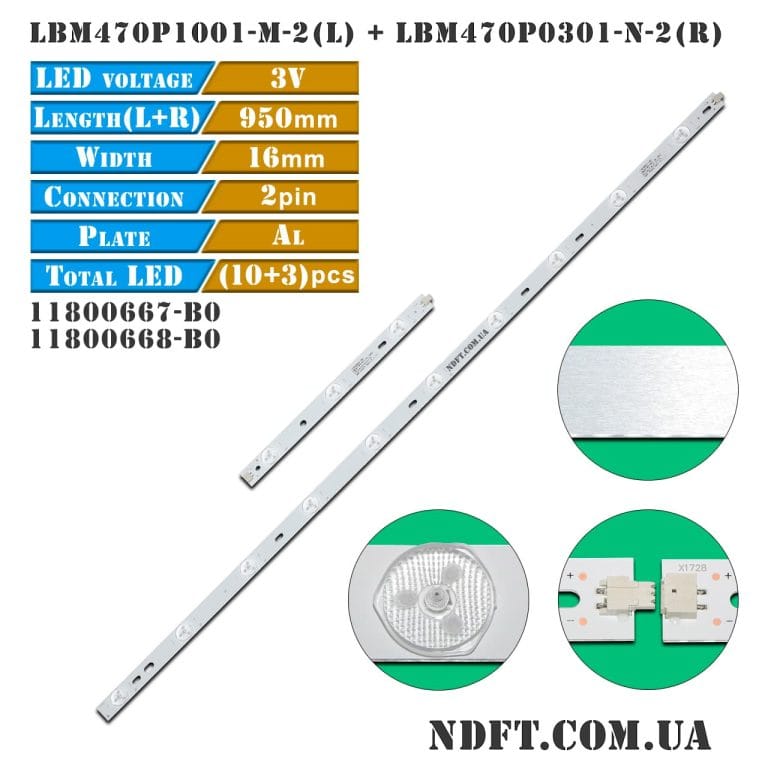

Комплект планок LED подсветки LBM470P1001-M-2(L) + LBM470P0301-N-2(R) характеристики:

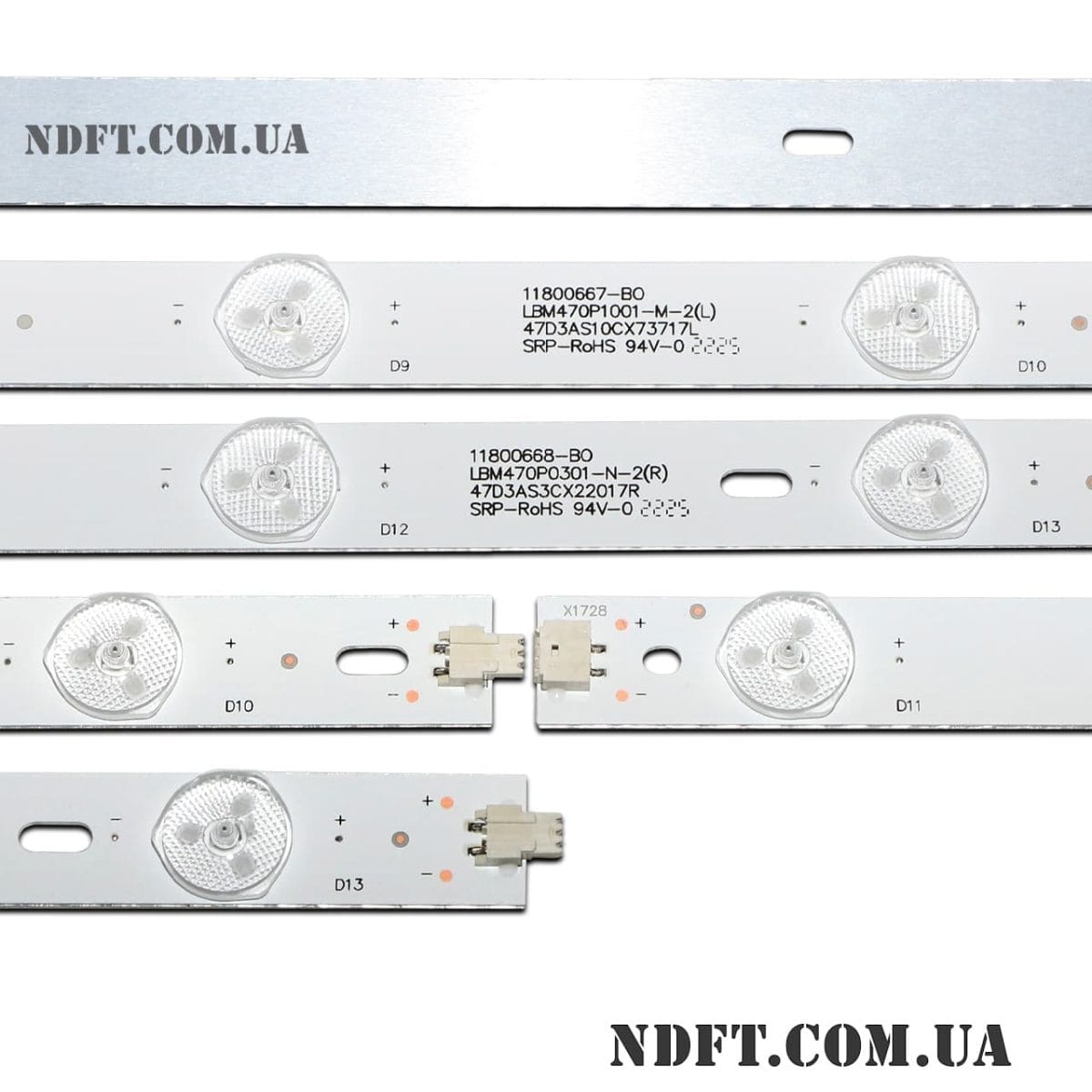

• Маркировка:
  • LBM470P1001-M-2(L) 11800667-B0 47D3AS10CX73717L
  • LBM470P0301-N-2(R) 11800668-B0 47D3AS3CX22017R
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 47″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки:
  • A тип: 731 мм
  • B тип: 218 мм
  • L+R в сборе: 958 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • L тип: 10 шт.
  • R тип: 3 шт.
  • L+R в сборе: 13 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий:
  • L тип: 15-155-160-135-65-151 мм
  • R тип: 55-95 мм
• Расстояние между центрами светодиодов:
  • L+R в сборе: 77-77-75-75-73-73-73-73-75-75-77-77 мм
• Расстояние между центром 1-го и последнего LED: 898 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 16 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• TPT470H
• TPT470H2
• TPT470H1-DUKSGK
• TPT470H1-DUKSGK REV: S1A и других.

Совместимость с моделями телевизоров Philips диагональю 47″:

• Philips: 47PFS7109/12, 47PFK7109/12, 47PFK6589/12, 47PFT6569/60, 47PFK6109, 47PFK6309, 47PFH6109/88 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

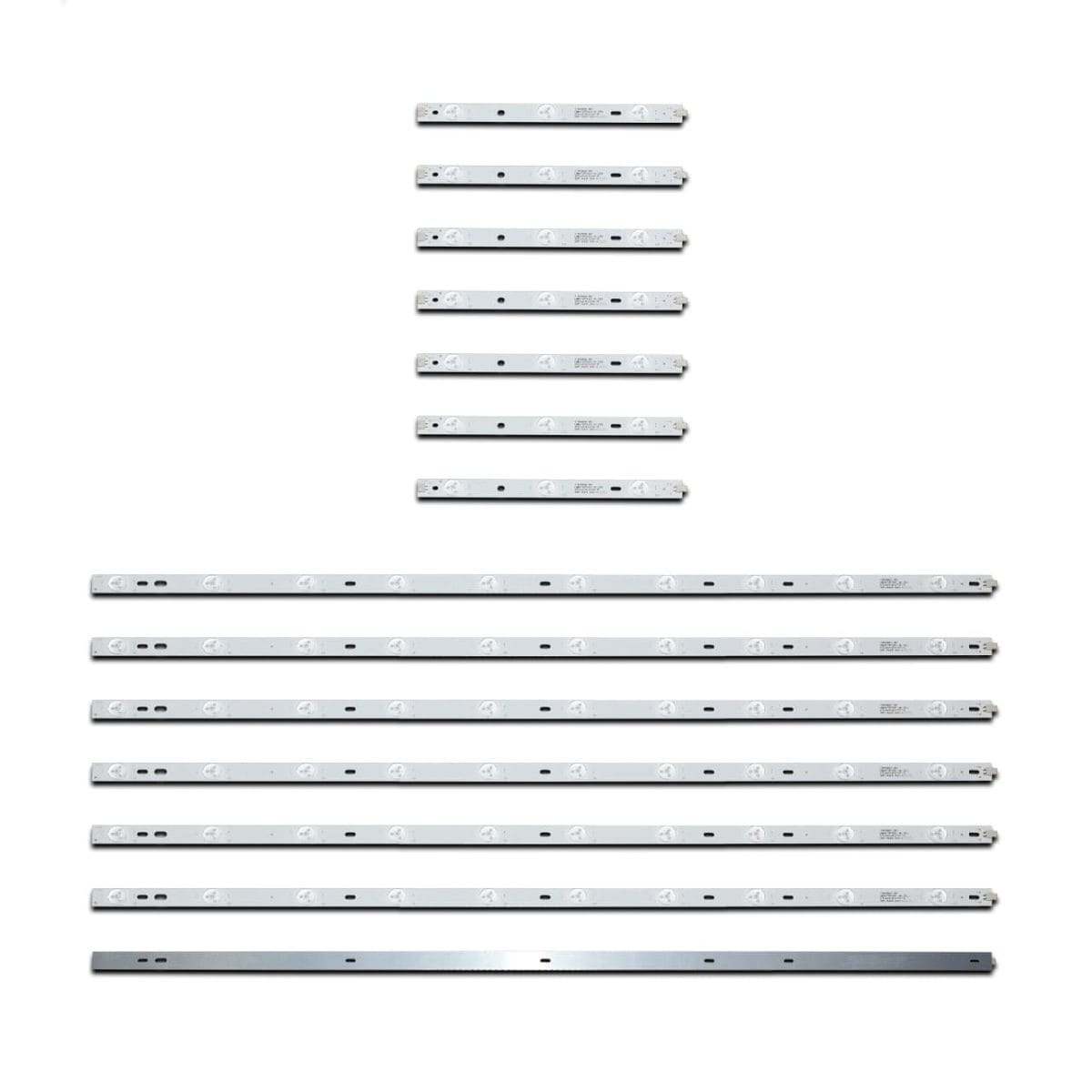

Полный комплект состоит из 14-ти планок (по 7 шт. каждого вида):

• LBM470P1001-M-2(L) 11800667-B0 47D3AS10CX73717L — 7 шт.
• LBM470P0301-N-2(R) 11800668-B0 47D3AS3CX22017R — 7 шт.

Цена указана за полный комплект из 14-ти светодиодных планок.
