LED315D10-ZC14-01(D)+LED315D10-ZC14-02(D)+LED315D10-ZC14-03(D) – Комплект планок LED подсветки для телевизоров 32″

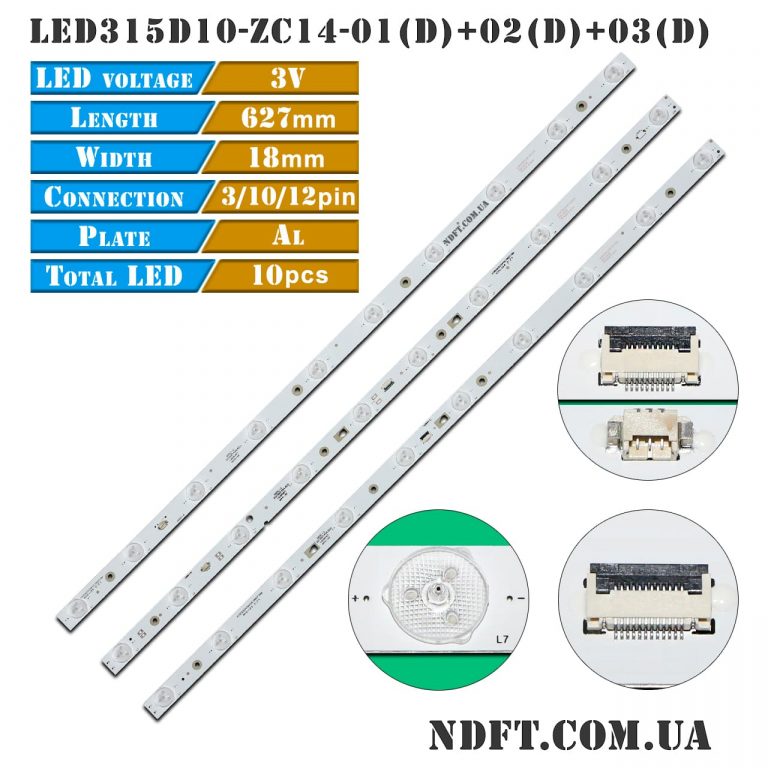

Комплект планок LED подсветки LED315D10-ZC14-01(D)+LED315D10-ZC14-02(D)+LED315D10-ZC14-03(D) характеристики:

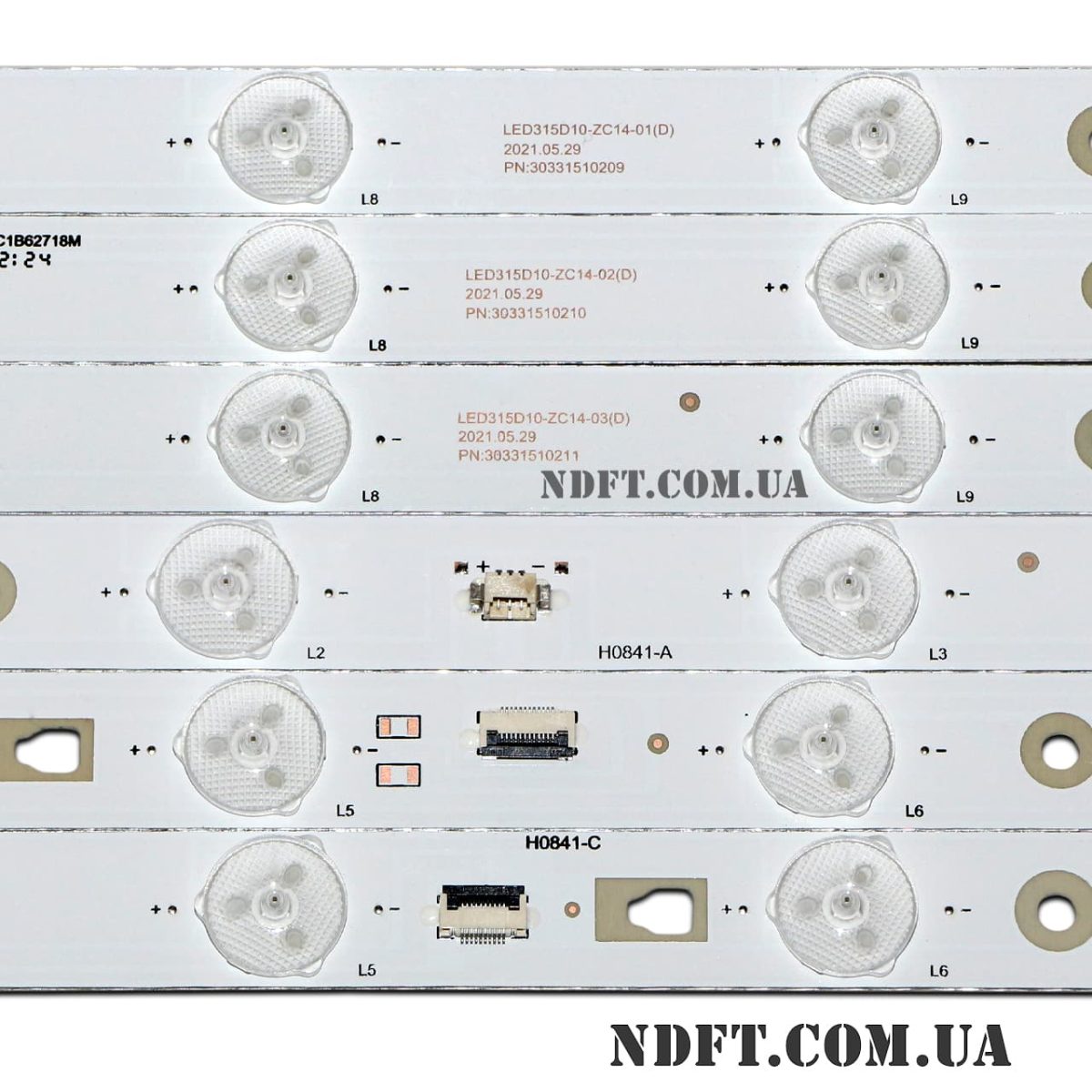

• Маркировка:
  • LED315D10-ZC14-01(D) PN:30331510209
  • LED315D10-ZC14-02(D) PN:30331510210
  • LED315D10-ZC14-03(D) PN:30331510211
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 32″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 627 мм
• Количество контактов на разъеме:
  • 01(D) тип: 3 шт.
  • 02(D) тип: 3/12 шт.
  • 03(D) тип: 10 шт.
• Количество светодиодов на каждой планке: 10 шт.
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами крепежных отверстий:
  • 01(D) тип: 208-121-195 мм
  • 02(D) тип: 188-22-110-17-188 мм
  • 03(D) тип: 128-67-78-42-208 мм
• Расстояние между центрами светодиодов: 62-68-68-68-62-68-68-68-62 мм
• Расстояние между центром 1-го и последнего LED: 694 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 18 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги LED315D10-ZC14-01(D)+LED315D10-ZC14-02(D)+LED315D10-ZC14-03(D):

• LED315D10-ZC14-01(С) PN:30331510206
• LED315D10-ZC14-02(С) PN:30331510207
• LED315D10-ZC14-03(С) PN:30331510208

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LC320TU3A
• ST3151A05-5
• HV320WHB-N80 и других.

Совместимость с моделями телевизоров диагональю 32″:

• Haier: LED32F3000W, LE32B310G, LE32B310N, LE32A7100L, LE32A31, LE32B510X, LE32D8810, LD32U3100, LE32F3000W, LE32B8000T, LE32TE5, LD32U3300, LE32M600
• JVC: LT-32M340W, LT-32M345, LT-32M540
• Mystery: MTV-3223LW, MTV-3228LT2, MTV-3228LTA2, MTV-3229LTA2, MTV-3229LA2, MTV-3229/LA2 MTV-3228/LT2
• Philips: 32PAL5358/T3
• Sanyo: 32CE3210D
• TCL: 32D8810, LE32E1900, LE32E5900 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

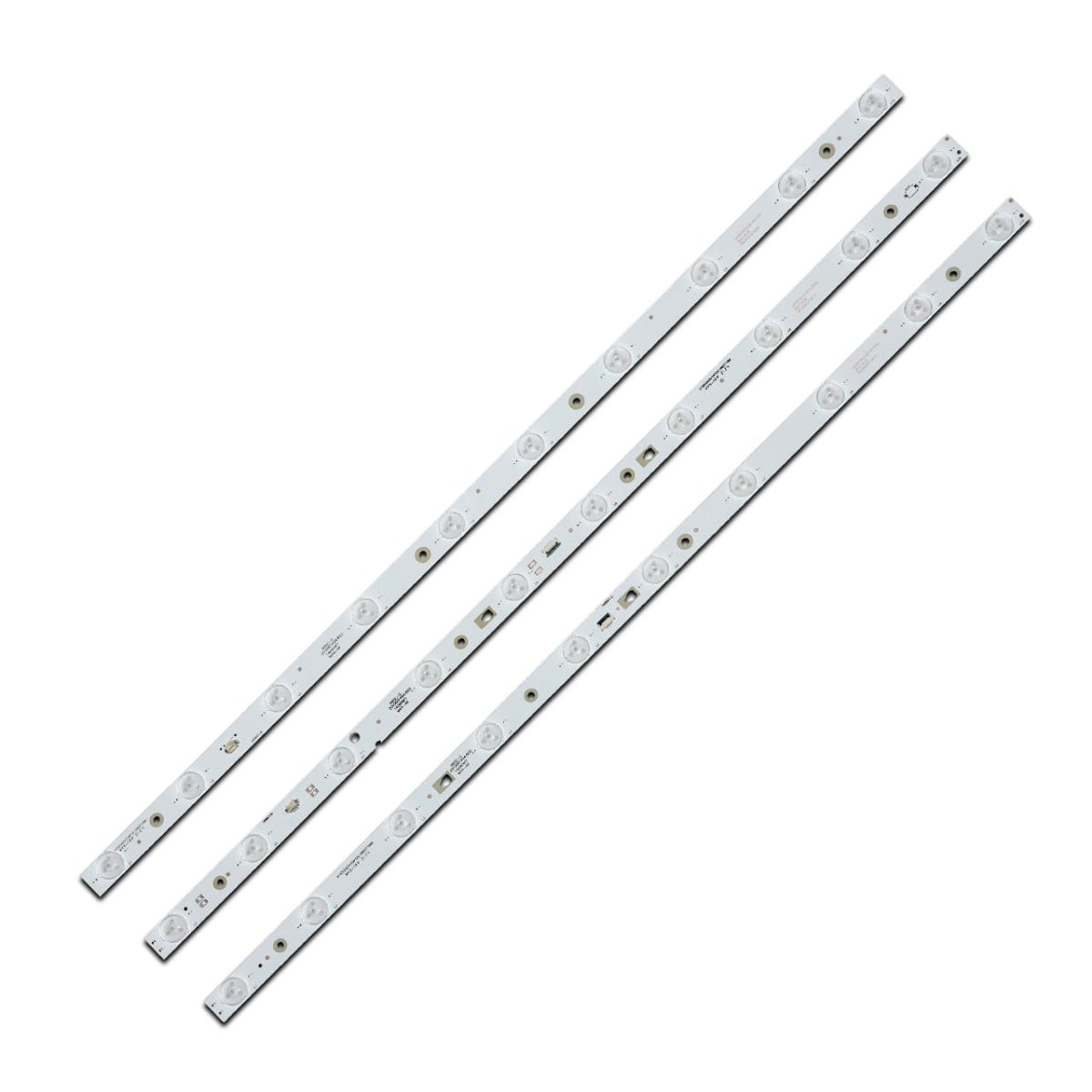

Полный комплект состоит из 3-х планок:

• LED315D10-ZC14-01(D) PN:30331510209 — 1 шт.
• LED315D10-ZC14-02(D) PN:30331510210 — 1 шт.
• LED315D10-ZC14-03(D) PN:30331510211 — 1 шт.

Цена указана за полный комплект из 3-х светодиодных планок.
