LED42D08A-ZC56AG-03, LED42D08B-ZC56AG-03 (LED42D08A-ZC23AG-04, LED42D08B-ZC23AG-04 (LED42D08A-LED42D08AB-ZC26AG-01) – Комплект LED подсветки TV 42-43″

Артикул: 1460525

850.15

850.15 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
2 Человек сейчас смотрят этот товар!

Описание

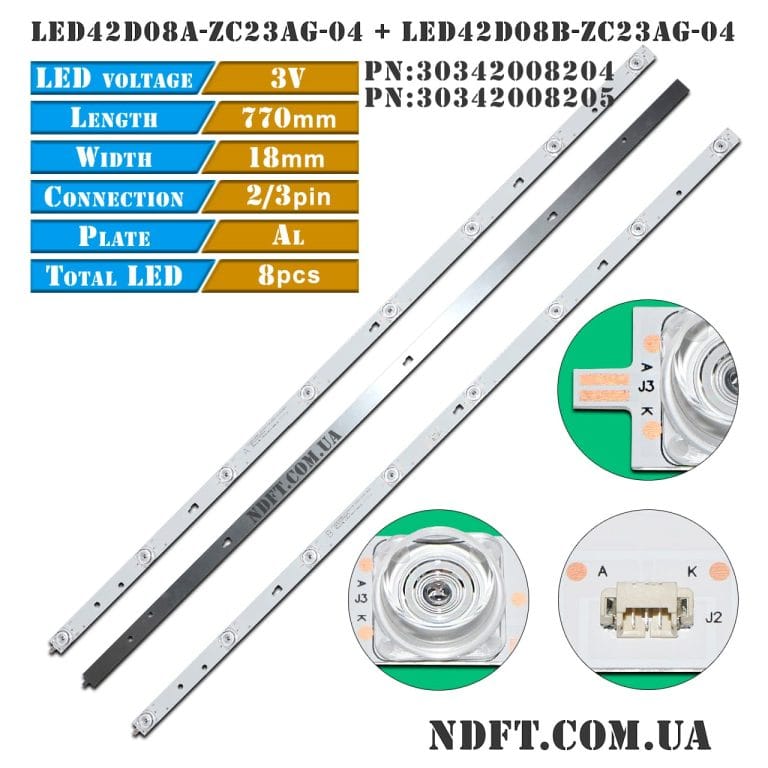

Комплект планок LED подсветки LED42D08A-ZC23AG-04, LED42D08B-ZC23AG-04 характеристики:

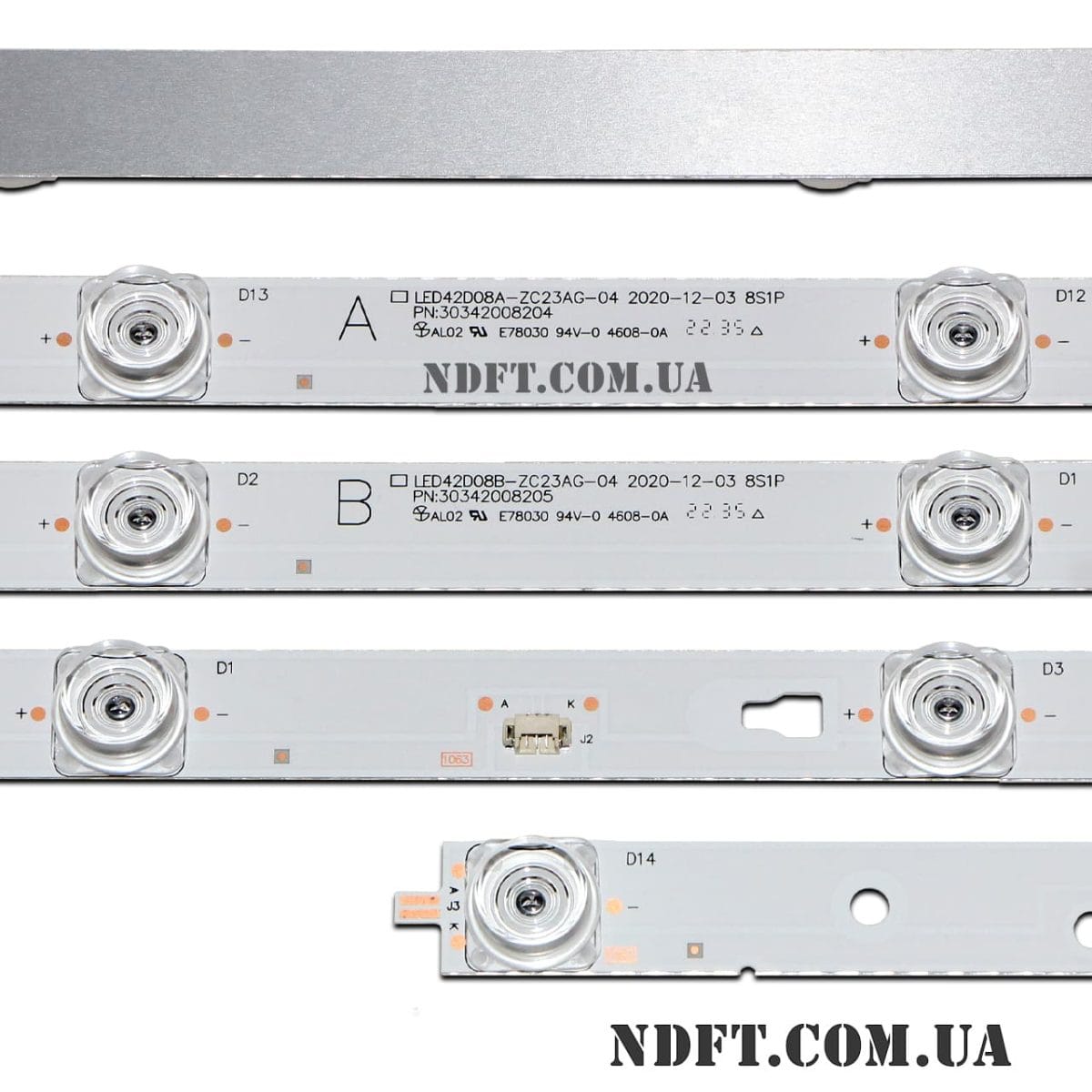

  • Маркировка:
    • LED42D08A-ZC56AG-03 30342008214
    • LED42D08B-ZC56AG-03 30342008215
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 24 В (8S1P)
  • Высота планки (подложка + линза): 9 мм
  • Диагональ экрана: 42″
  • Диаметр светорассеивателя: 17 мм
  • Длина каждой планки: 770 мм
  • Количество контактов на разъеме:
    • A тип: 2 шт.
    • B тип: 2/3 шт.
  • Количество светодиодов на каждой планке: 8 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 28-96-232-185-95 мм
  • Расстояние между центрами светодиодов: 105 мм
  • Расстояние между центром 1-го и последнего LED: 735 мм
  • Тип светорассеивателя: вогнутый
  • Ширина подложки планок: 18 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

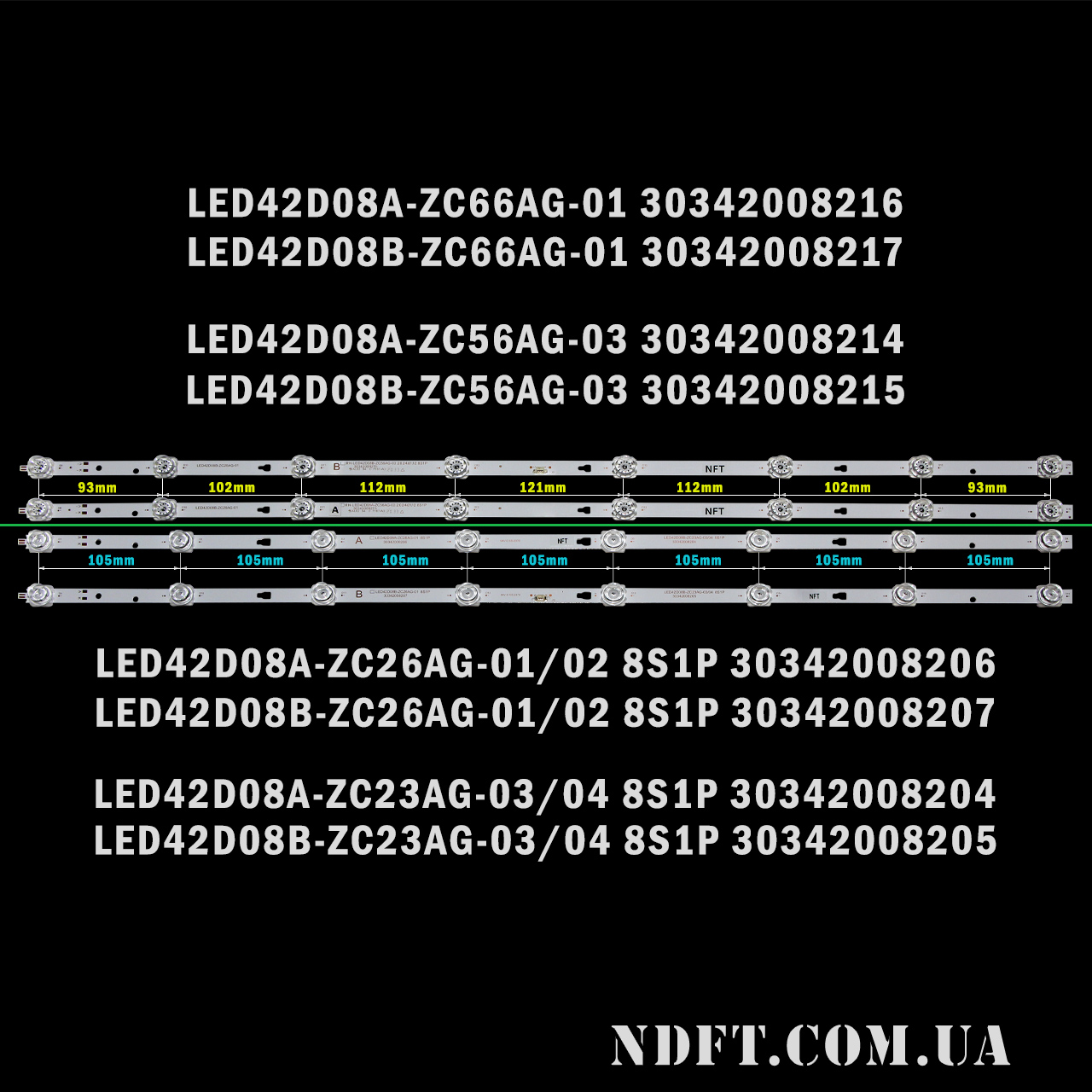

Аналоги LED42D08A-ZC23AG-04 PN:30342008204, LED42D08B-ZC23AG-04 PN:30342008205:

  • LED42D08A-ZC23AG-04 PN:30342008204 (шаг LED: 105 мм)
  • LED42D08B-ZC23AG-04 PN:30342008205 (шаг LED: 105 мм)
  • LED42D08A-ZC23AG-03, LED42D08B-ZC23AG-03
  • LED42D08A-ZC26AG-01 PN:30342008206, LED42D08AB-ZC26AG-01 PN:30342008207
  • LED42D08A-ZC26AG-01E PN:30342008210E, LED42D08B-ZC26AG-01E PN:30342008211E
  • LED42D08A-ZC26AG-01T PN:30342008210T, LED42D08B-ZC26AG-01T PN:30342008211T
  • LED42D08A-ZC56AG-03 30342008214 (шаг 93-102-112-121-112-102-93 мм)
  • LED42D08B-ZC56AG-03 30342008215 (шаг 93-102-112-121-112-102-93 мм)
  • LED42D08A-ZC66AG-01D 30342008216D (шаг 93-102-112-121-112-102-93 мм)
  • LED42D08B-ZC66AG-01D 30342008217D (шаг 93-102-112-121-112-102-93 мм)
  • LED42D08A-ZC66AG-01 30342008216 (шаг 93-102-112-121-112-102-93 мм)
  • LED42D08B-ZC66AG-01 30342008217 (шаг 93-102-112-121-112-102-93 мм)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • V420HJ2-P01, LC430DUY-SHA1, LC430EGY-SKM3, T430HVN01.0, CC430LV1D01, ST4251D01-3, N43 Z43G3511 и других.

Совместимость с моделями телевизоров диагональю 42″-43″:

  • Doffler: 43DF49-T2
  • Haier: 43V31, 42U1, LE43K6000SF, LE43K6500SA, LE43K6500TF, LE43K6500U
  • JVC: LT-43MAW595
  • Kivi: 43U700GR, 43U700GU, 42U700GU, 43U750NB, 43U710KB
  • Konka: 43U55A
  • Mystery: MTV-4333LT2
  • Westinghouse: WR43UT4009, WR43UX4019 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

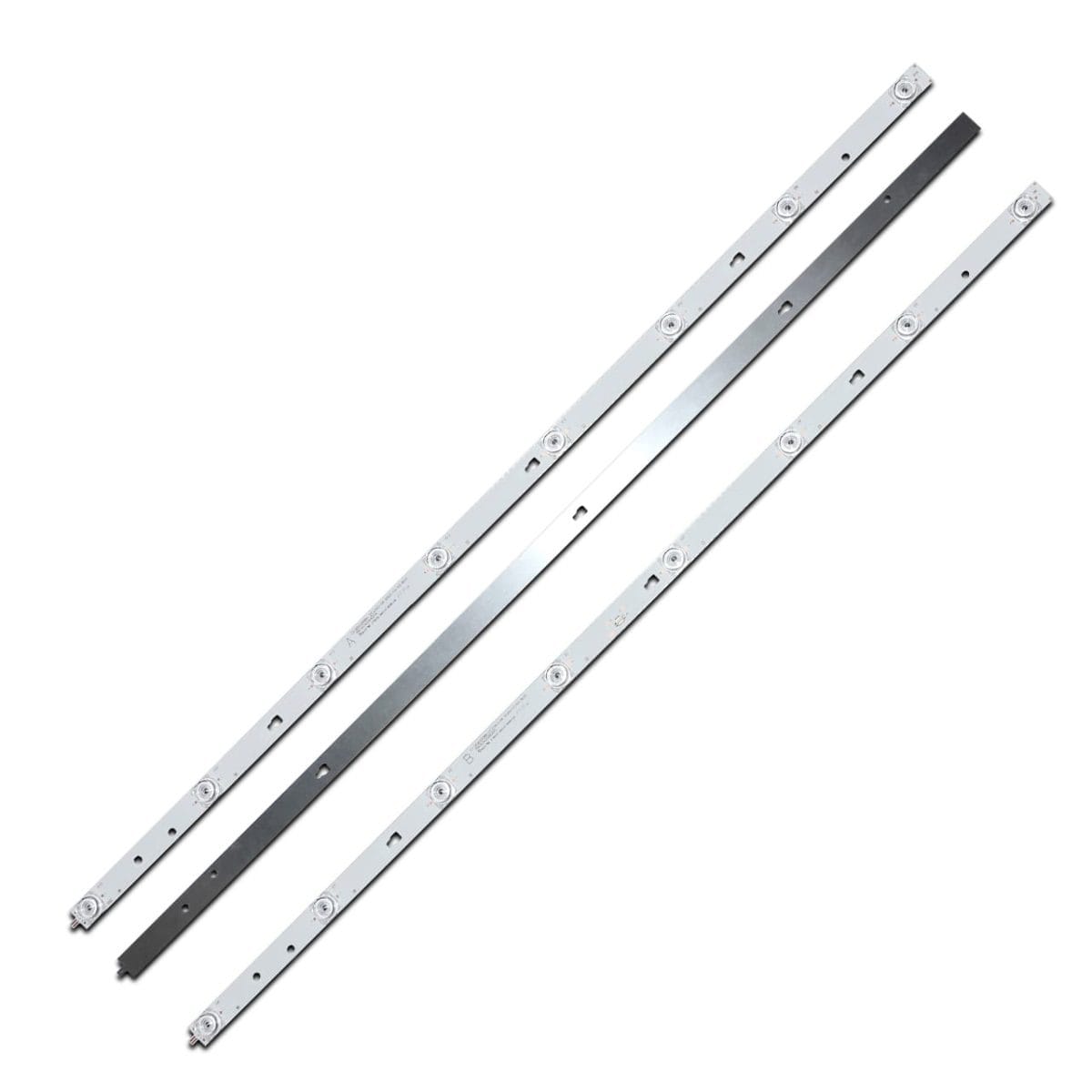

Полный комплект состоит из трёх планок:

  • LED42D08A-ZC56AG-03 30342008214 – 2 шт.
  • LED42D08B-ZC56AG-03 30342008215 – 1 шт.

Цена указана за полный комплект из трёх светодиодных планок.
