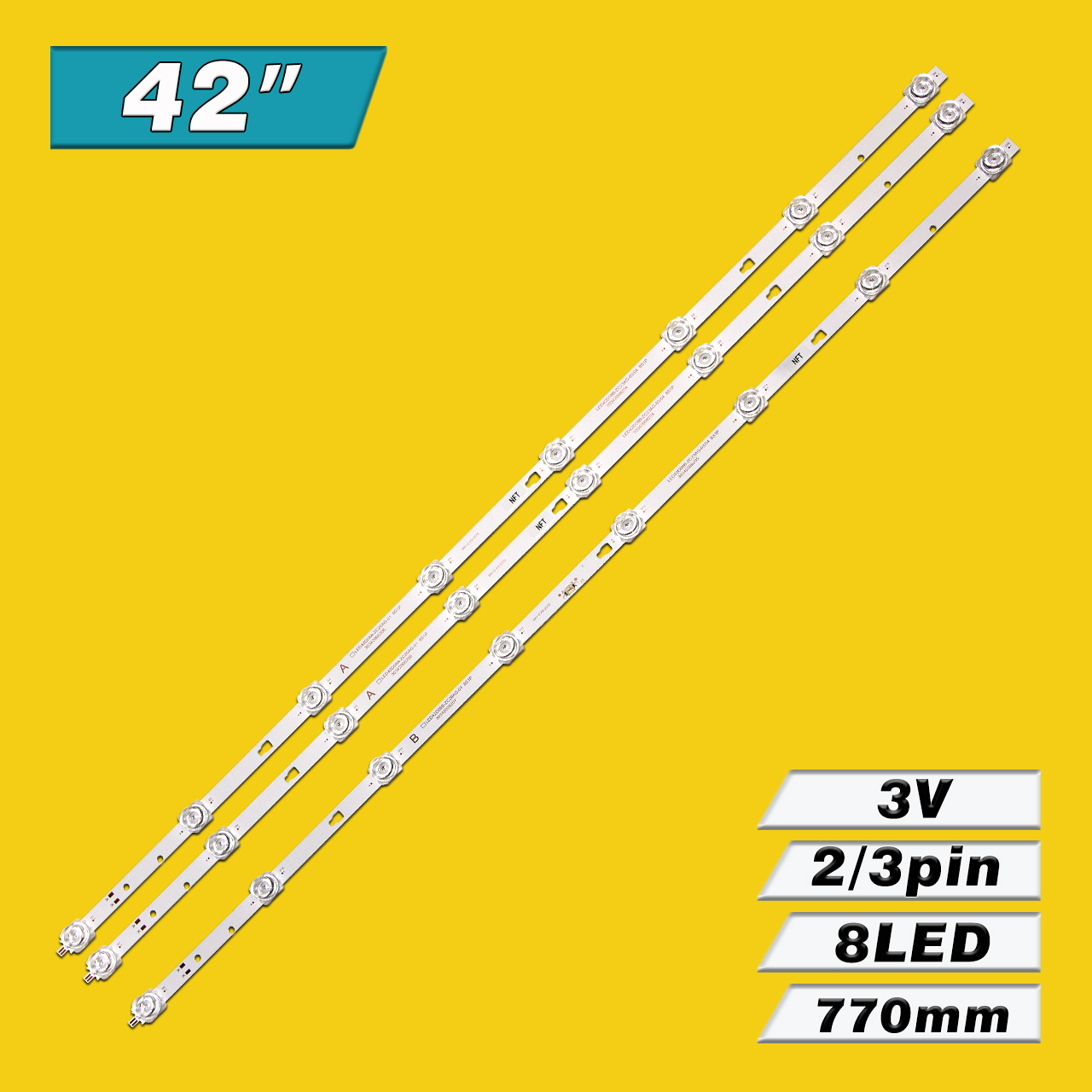

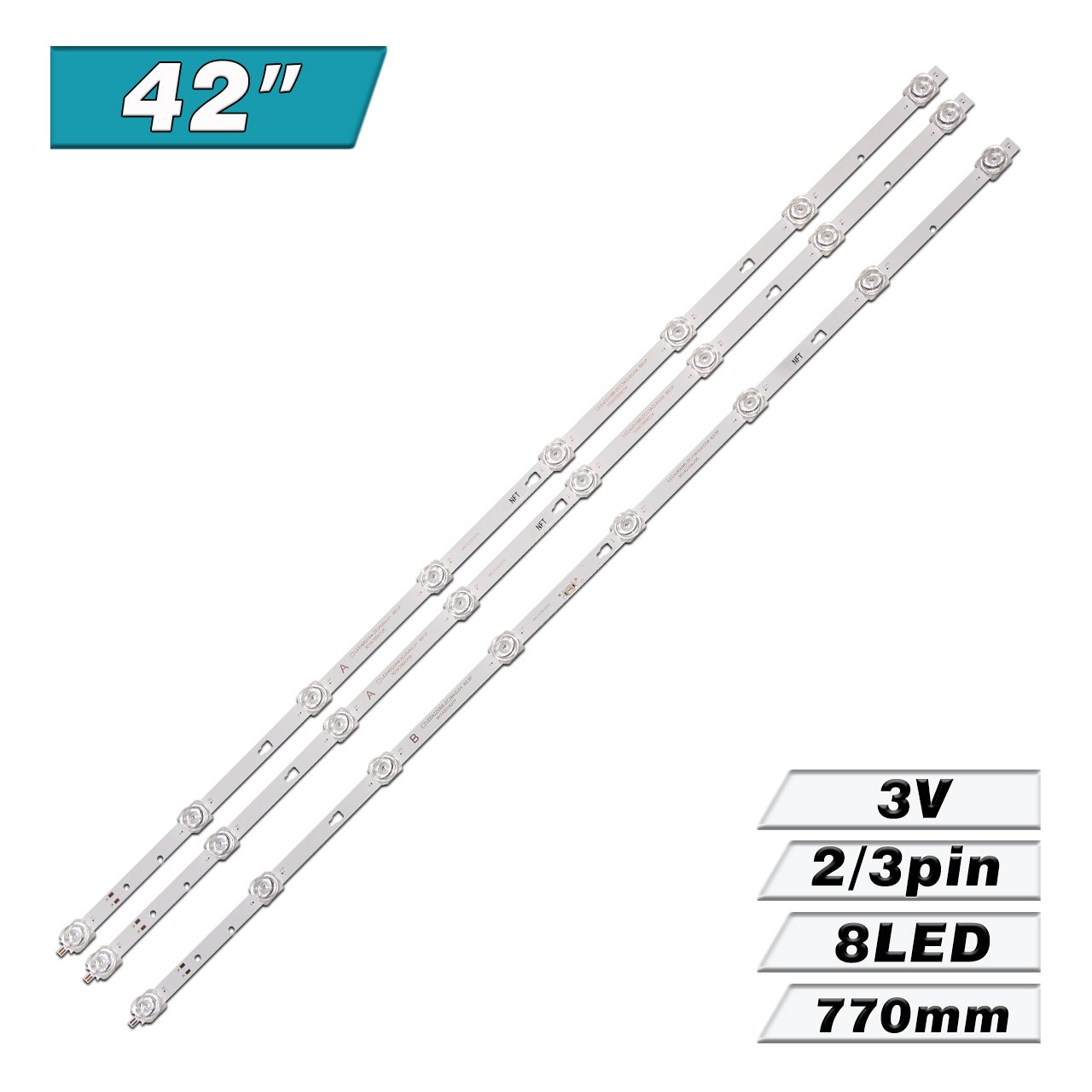

LED подсветка TV 42″ LED42D08A-ZC26AG-01 + LED42D08B-ZC26AG-01 (8LED 770mm 3V) – цена указана за комплект из трёх светодиодных планок.
Полный комплект состоит из 3-х планок:
- LED42D08A-ZC26AG-01 8S1P 30342008206 (LED42D08A-ZC23AG-03/04 8S1P 30342008204) – 2 шт.
- LED42D08B-ZC26AG-01 8S1P 30342008207 (LED42D08B-ZC23AG-03/04 8S1P 30342008205) – 1 шт.
Перед покупкой сверять расстояние между центрами линз.
Вариант подсветки с переменным шагом от центра до центра линз: 93-102-112-121-112-102-93 мм доступен по ССЫЛКЕ. Отличия указаны на четвертом фото.
В некоторых телевизорах устанавливается три планки А-тип, в таком случае планку Б-тип можно доработать в А-тип путем установки перемычки на пластиковом разъёме между «+» и «-».
Комплект планок LED подсветки LED42D08A-ZC26AG-01 + LED42D08B-ZC26AG-01 характеристики:

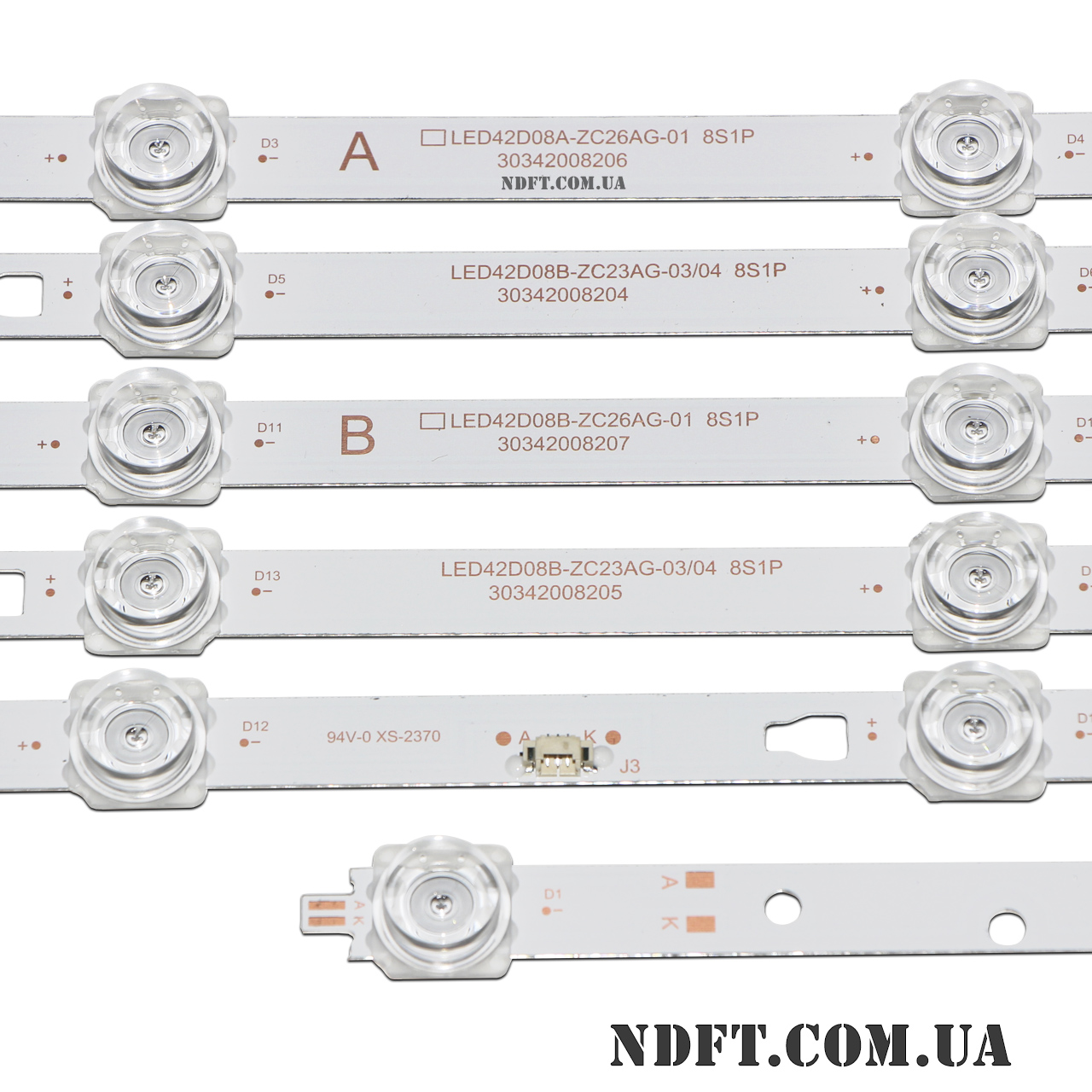

- Маркировка:
- LED42D08A-ZC26AG-01 8S1P 30342008206
- LED42D08B-ZC26AG-01 8S1P 30342008207
- LED42D08A-ZC23AG-03/04 8S1P 30342008204
- LED42D08B-ZC23AG-03/04 8S1P 30342008205
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 24 В (8S1P)
- Количество светодиодов на каждой планке: 8 шт.
- Высота планки (подложка + линза): 9 мм
- Диагональ экрана: 42″
- Диаметр светорассеивателя: ▣17 мм
- Длина каждой планки: 770 мм
- Количество контактов на разъеме:
- A тип: 2pin (+−)
- B тип: 2pin/3pin (+−)/(+N−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 28-96-233-185-96 мм
- Расстояние между центрами светодиодов: 105 мм
- Расстояние между центром 1-го и последнего LED: 735 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги LED42D08A-ZC26AG-01 + LED42D08B-ZC26AG-01:
- LED42D08A-ZC26AG-01E 8S1P PN:30342008210E
- LED42D08B-ZC26AG-01E 8S1P PN:30342008211E
- LED42D08A-ZC26AG-01D 8S1P PN:30342008210D
- LED42D08B-ZC26AG-01D 8S1P PN:30342008211D
- LED42D08A-ZC26AG-01J 8S1P 30342008210J
- LED42D08A-ZC26AG-01T 8S1P PN:30342008210T
- LED42D08B-ZC26AG-01T 8S1P PN:30342008211D
- LED42D08A-ZC23AG-04 8S1P 30342008204
- LED42D08B-ZC23AG-04 8S1P 30342008205
- LED42D08A-ZC23AG-04 8S1P 3034200824
- LED42D08B-ZC23AG-04 8S1P 3034200825
- LED42D08A-ZC26AG-02D 30342008212D
- LED42D08A-ZC26AG-02E 30342008212E
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- T430HVN01.0.CC430LV1D01
- LC430DUY(SH)(A1)
- CC430LV1D01
- CC430LV2D V430DJ1-Q01 и других.
Совместимость с моделями телевизоров диагональю 42″:
- JVC: LT-43CA790, LT-43CA890A, LT-43CA790B, LT-43CA890B, LT-43CA890C, LT-43MAW595
- HAIER: LE43K6500SA, LE43K6000SF, LE43K6000, LE43K6500TF, LE43K6600SG, LE43K6700UG, LE43K6500U
- Logik: L43AUE21
- Kivi: 43U700GR, 43U700GU, 42U700GU, 43U700GU, 43U750NB, 43U710KB
- TCL: M43A1
- WESTINGHOUSE: WR43UT4009 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
