LED подсветка TV Kivi 49″ LED49D08A-ZC14AG-02 PN:30349008204 + LED49D08B-ZC14AG-02 PN:30349008205 (8LED 477mm 3V) – цена указана за комплект из 12-ти светодиодных планок.

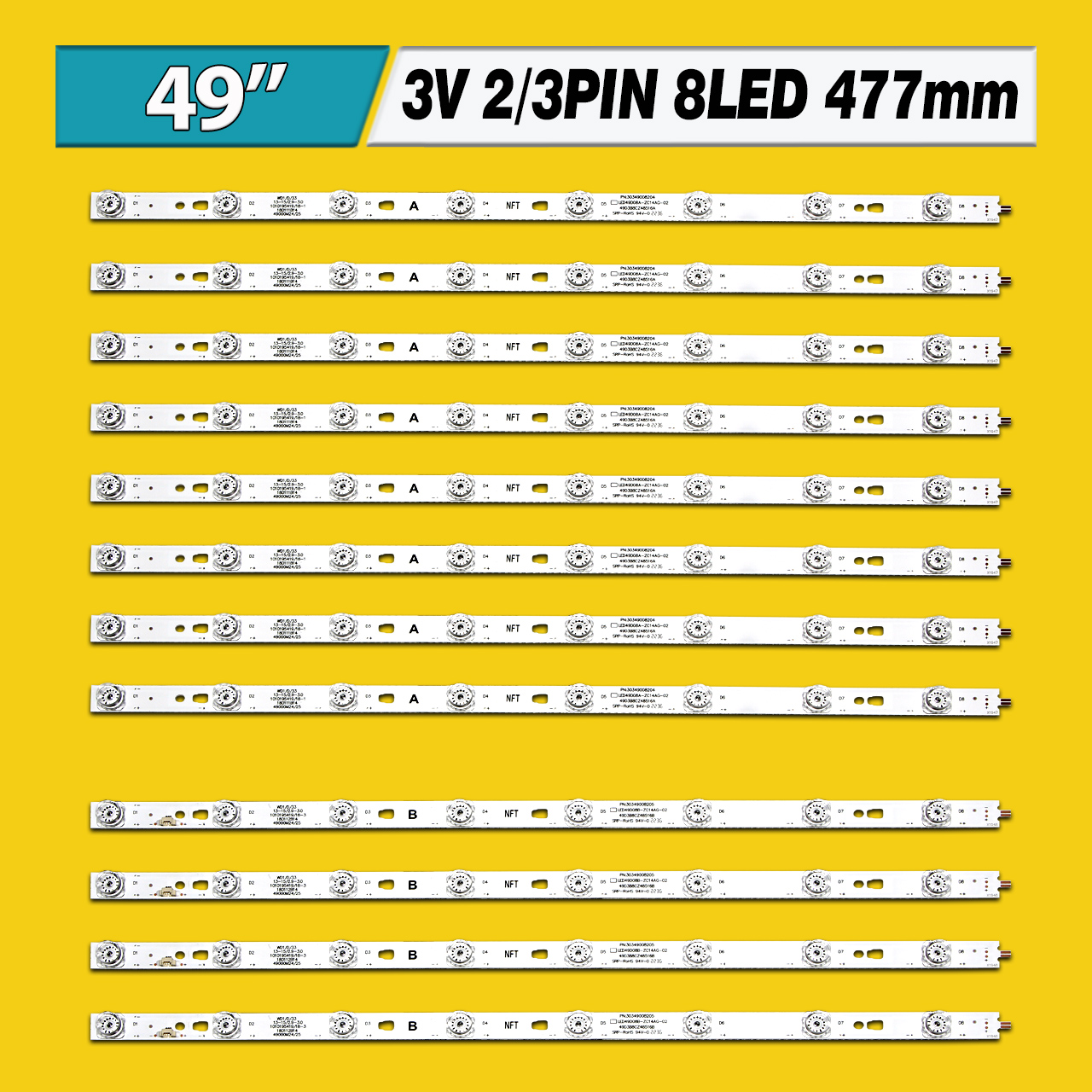

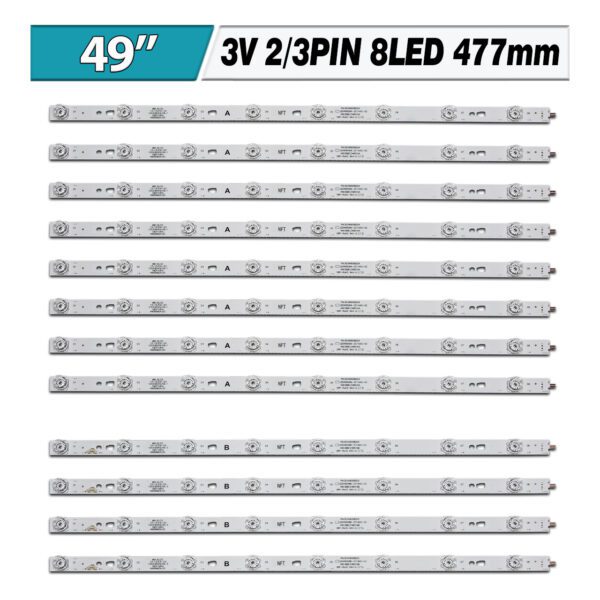

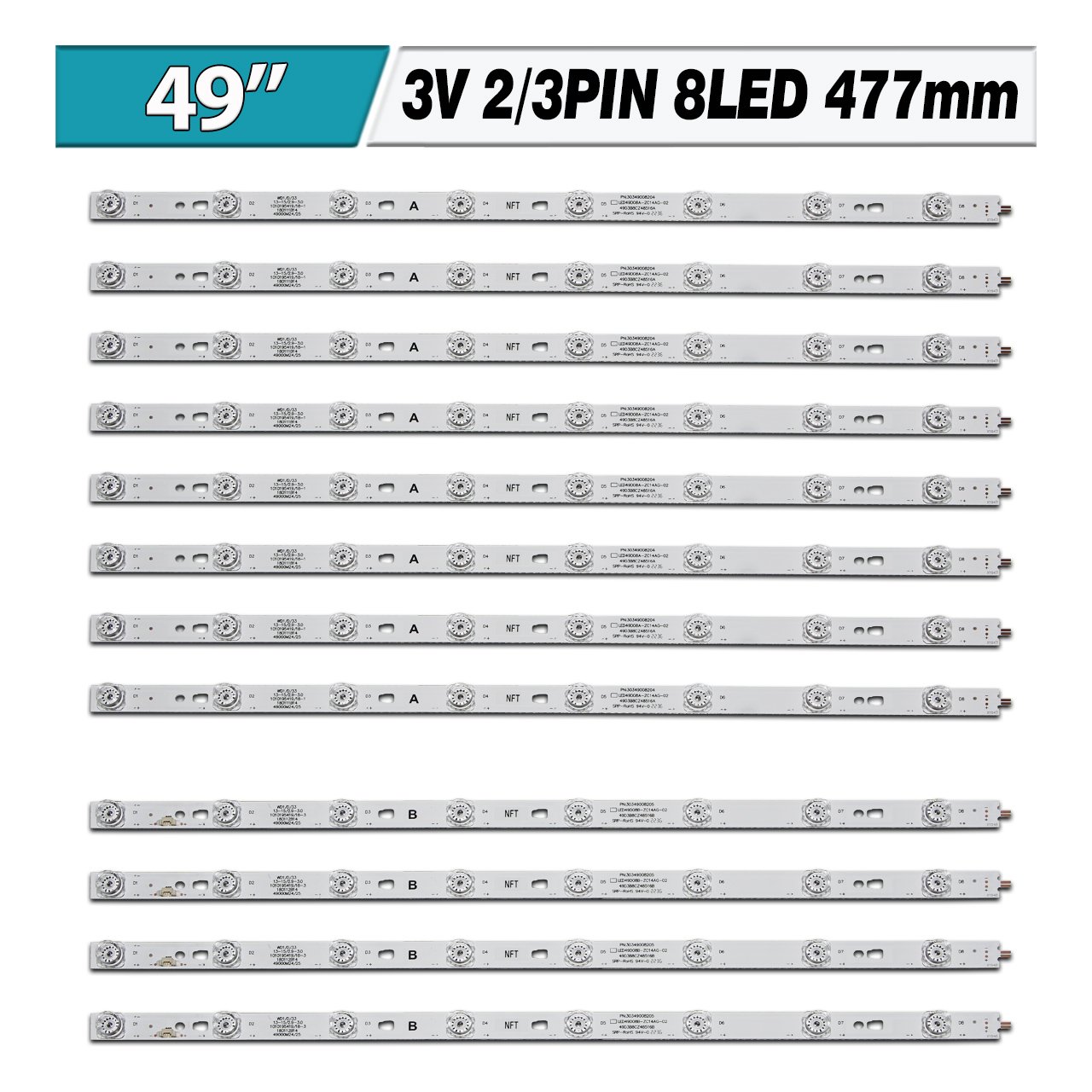

Полный комплект состоит из 12-ти планок:
- LED49D08A-ZC14AG-02 PN:30349008204 (8LED 477mm 3V) – 8 шт.
- LED49D08B-ZC14AG-02 PN:30349008205 (8LED 477mm 3V) – 4 шт.
Возможна проклейка теплопроводного скотча по запросу.
Комплект планок LED подсветки LED49D08A-ZC14AG-02 + LED49D08B-ZC14AG-02 характеристики:

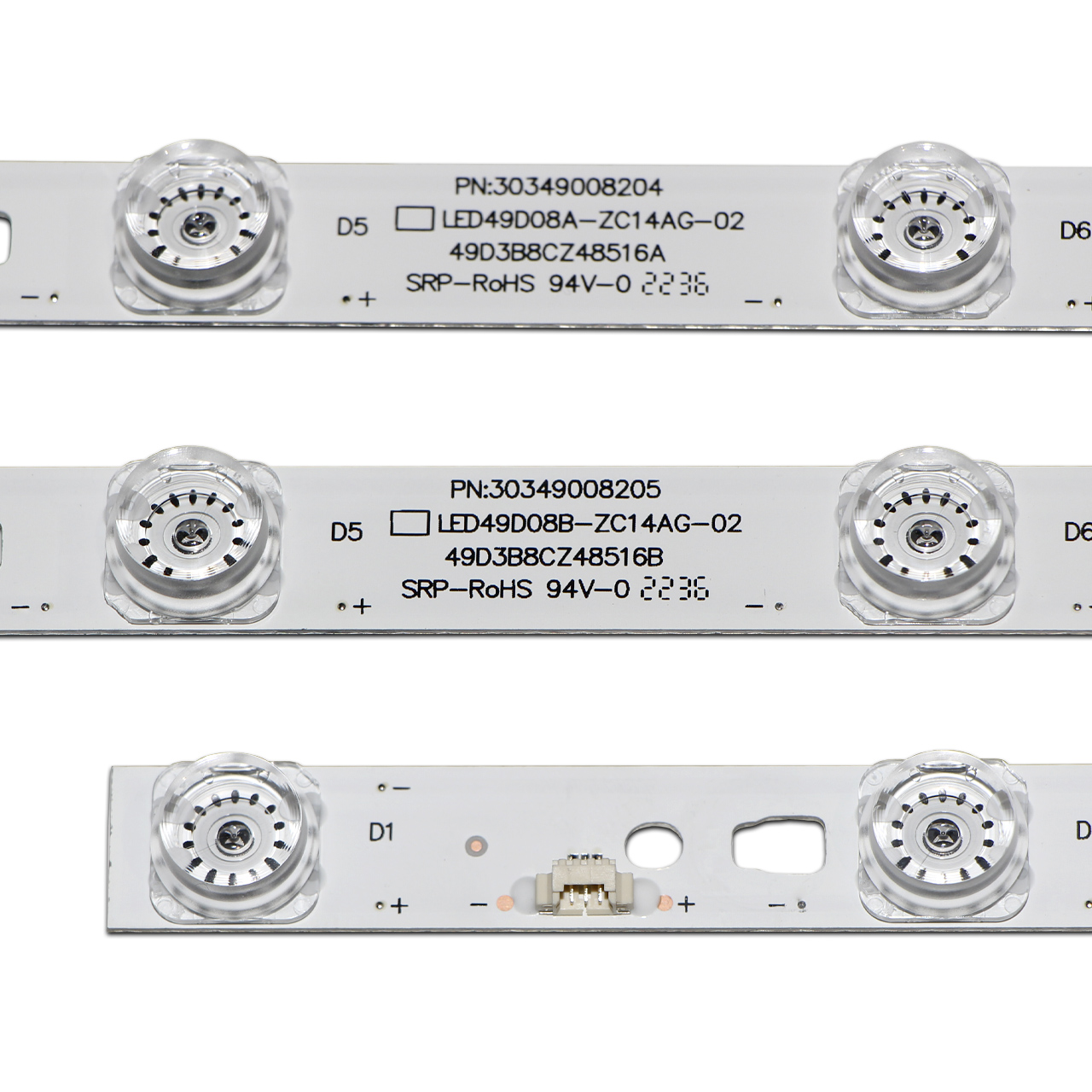

- Маркировка:
- LED49D08A-ZC14AG-02 PN:30349008204
- LED49D08B-ZC14AG-02 PN:30349008205
- 49D3B8CZ48516A
- 49D3B8CZ48516B
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки:
- A тип: 24 В (8S1P)
- B тип: 3В+21В (1S1P+7S1P)
- Количество светодиодов на планке: 8 шт.
- Высота планки (подложка + линза): 8 мм
- Диагональ экрана: 49″
- Диаметр светорассеивателя: ▣15 мм
- Длина каждой планки: 477 мм
- Количество контактов на разъеме: 2/3pin (+−)/(+N−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- A тип: 12-99-81-168-8 мм
- Расстояние между центрами светодиодов: 62 мм
- Расстояние между центром 1-го и последнего LED: 435 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 15 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги LED49D08A-ZC14AG-02 + LED49D08B-ZC14AG-02:
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
Совместимость с моделями телевизоров Kivi диагональю 49″:
- Haier: Q49
- Kivi: 49U720SU и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
