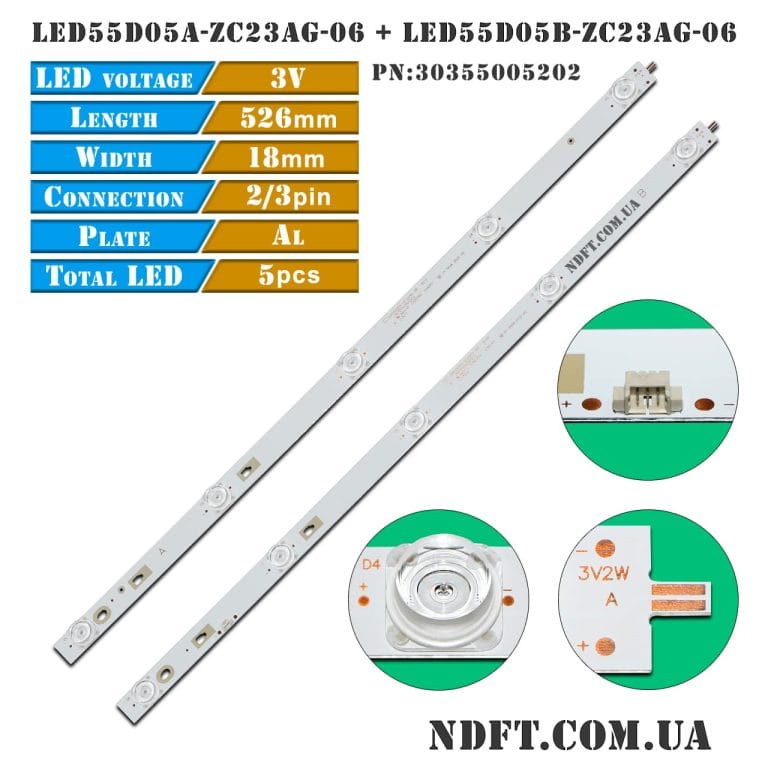

Комплект планок LED подсветки LED55D05A-ZC23AG-06, LED55D05B-ZC23AG-06 (PN:30355005202) характеристики:
- Маркировка:
- LED55D05A-ZC23AG-06 (PN:30355005202)
- LED55D05B-ZC23AG-06 (PN:30355005202)
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 9 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 17 мм
- Длина каждой планки: 526 мм
- Количество контактов на разъеме:
- A тип: 2 мм
- B тип: 2/3 мм
- Количество светодиодов на каждой планке: 5 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 32-97 мм
- Расстояние между центрами светодиодов: 120 мм
- Расстояние между центром 1-го и последнего LED: 480 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 18 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги LED55D05A-ZC23AG-06, LED55D05B-ZC23AG-06 (PN:30355005202):
- LED55D05-ZC23AG-02
- PN:30355005203
- 55D05A-AC23AG-06
- LED55D05A-ZC29AG-02T
- LED55D05B-ZC29AG-02T
- LED55D05A-ZC23AG-07
- LED55D05B-ZC23AG-07
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LSC550FN11
- LSC550FN11-9
- LC546PU1L01
- LC546PU2L02
- LC546PU2L01 и других.
Совместимость с моделями телевизоров диагональю 55″:
- Haier: LE55K , 55Q, LE55K6500U, LE55Q6500U, L55M5, LS55H610G, LU55K82G, LS55A51, 55M31, U55H3, LS55H520N, H55E17, LU55J51, LS55H610X, LU55C51
- JVC: LT-55MA877
- Konka: LED55K52, S55U, U55W, 55K72
- Skyworth: 55E5, KX55, 55KX1
- Xiaomi: Mi TV 4С 55 L55M5-AZ, L55M5-A8 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

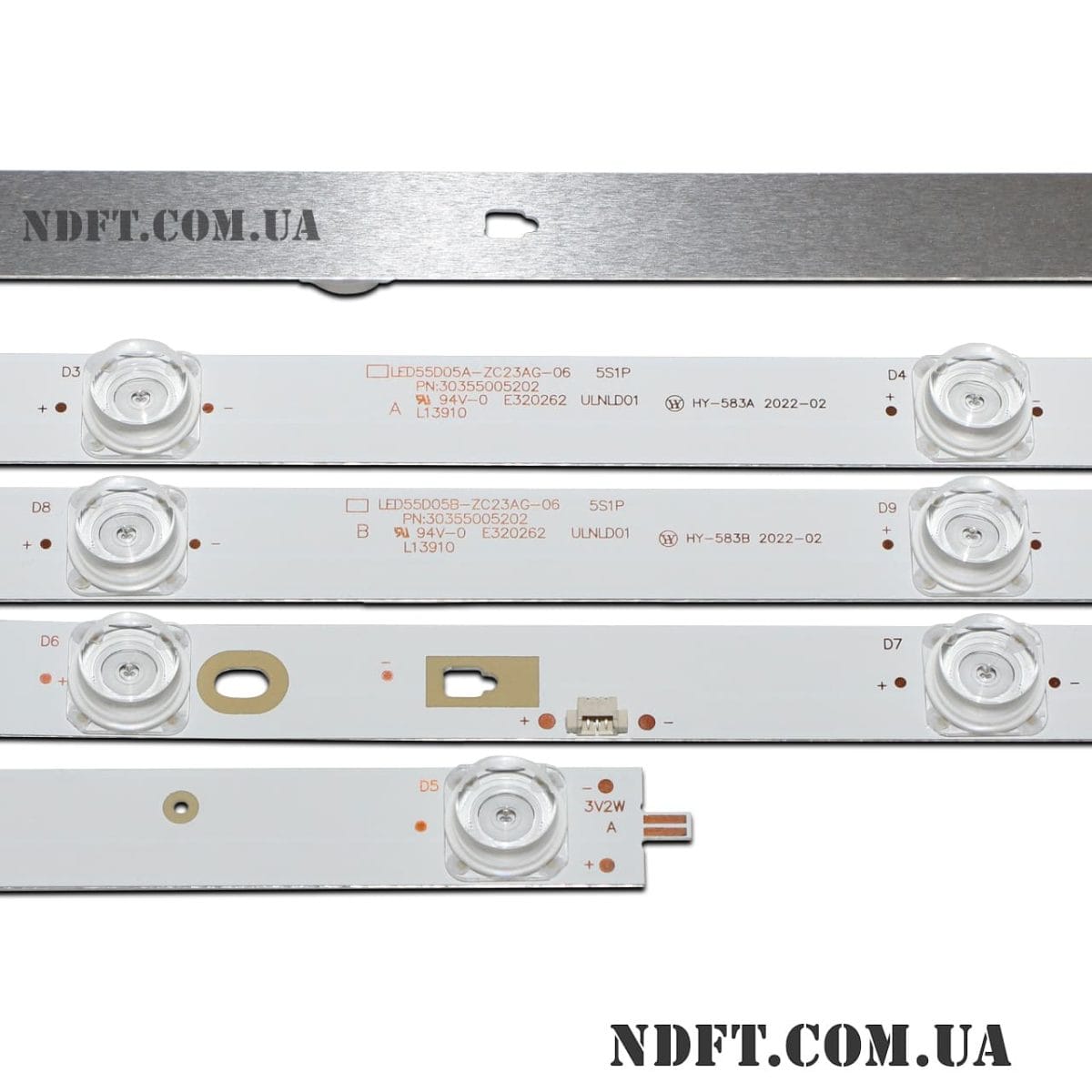

- У некоторых аналогов может быть 1 планка «B» и 9 планок «A». Данный комплект легко заменит аналоги, из планки «B» легко можно сделать планку «A» установив перемычку между контактными площадками у пластикового разъема.
Возможна проклейка теплопроводного скотча по запросу.

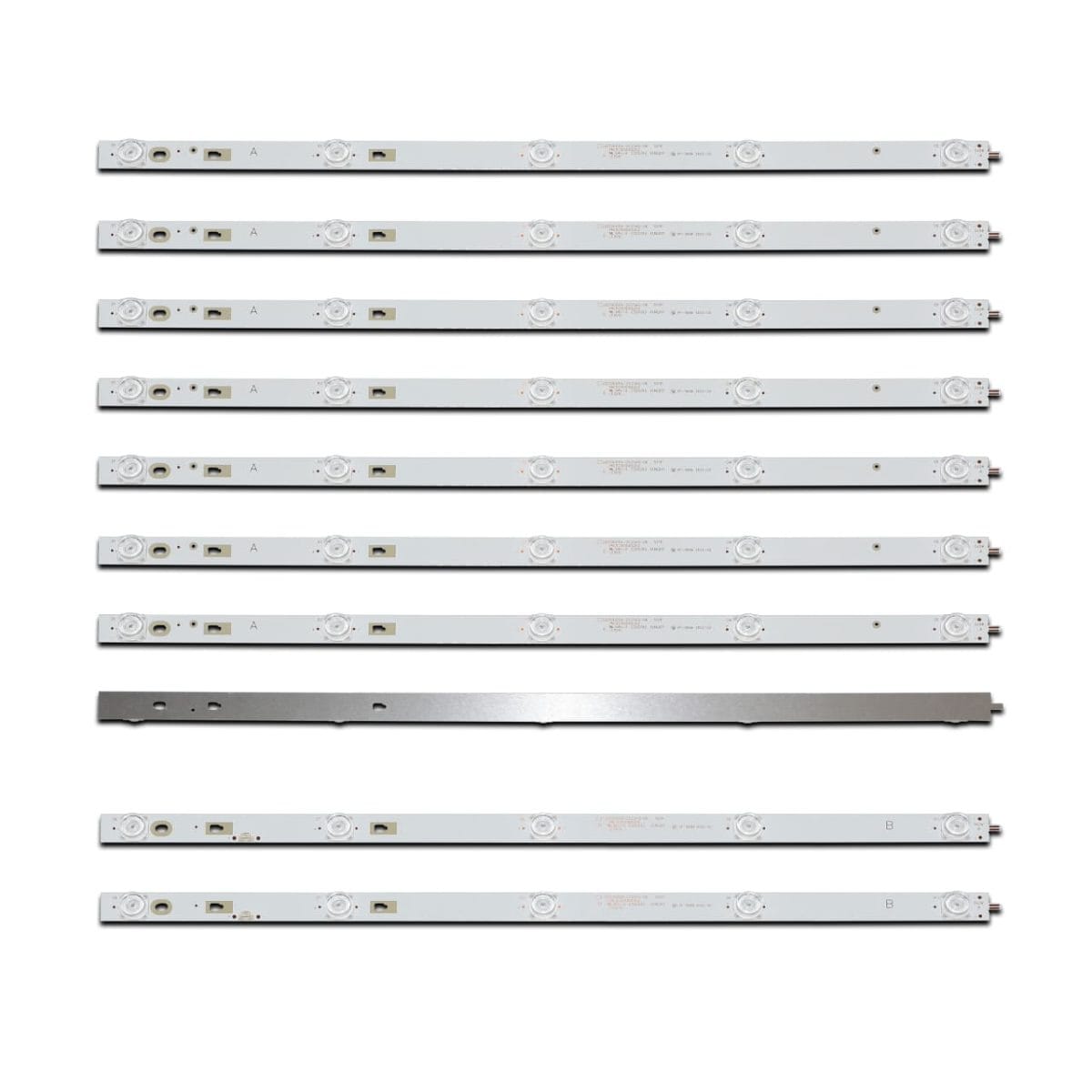

Полный комплект состоит из 10-ти планок:
- LED55D05A-ZC23AG-06 (PN:30355005202) – 8 шт.
- LED55D05B-ZC23AG-06 (PN:30355005202) – 2 шт.
Цена указана за полный комплект из 10-ти светодиодных планок.
