LED65D9-03(C) + LED65D9-04(C) (Kivi 65UP50GU, LED65D09A-ZC14AG-06, LED65D09B-ZC14AG-06) – Комплект планок LED подсветки для телевизоров 65″

Артикул: 1460309

1700.30

1700.30 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
1 Человек сейчас смотрит этот товар!

Описание

Обратите внимание на количество контактов на планках B-type, существует разновидность планок B-type с другим количеством пинов (пластиковый разъем 3pin, на торцах 2pin).

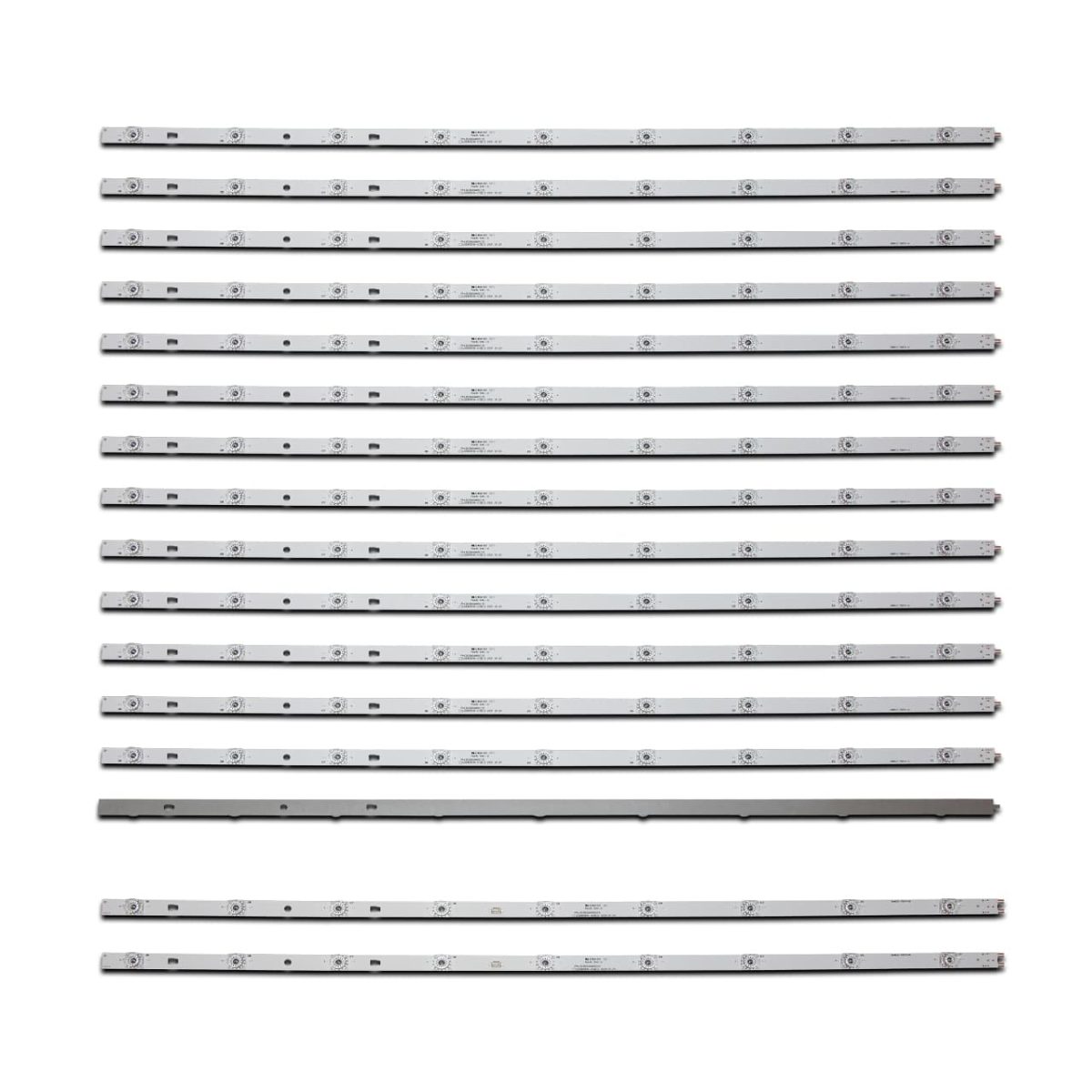

Полный комплект состоит из 16-ти планок:

  • LED65D9-03(C) PN:30365009215 (3A9CZ-72015-A) – 14 шт.
  • LED65D9-04(C) PN:303650009216 (3A9CZ-72015-B) – 2 шт.

Цена указана за полный комплект из 16 светодиодных планок.

Возможна проклейка теплопроводного скотча по запросу.

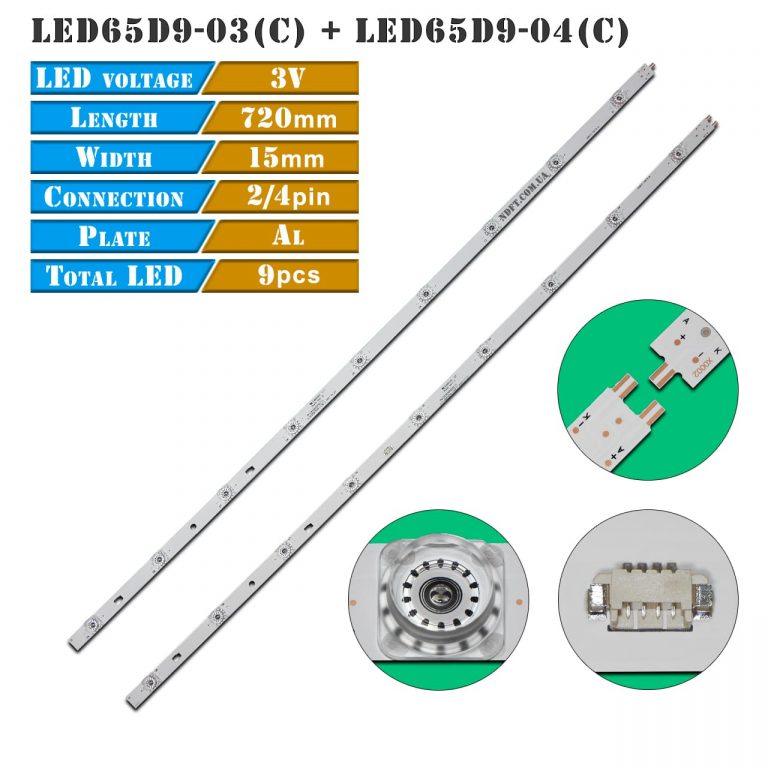

Комплект планок LED подсветки LED65D9-03(C) LED65D9-04(C) характеристики:

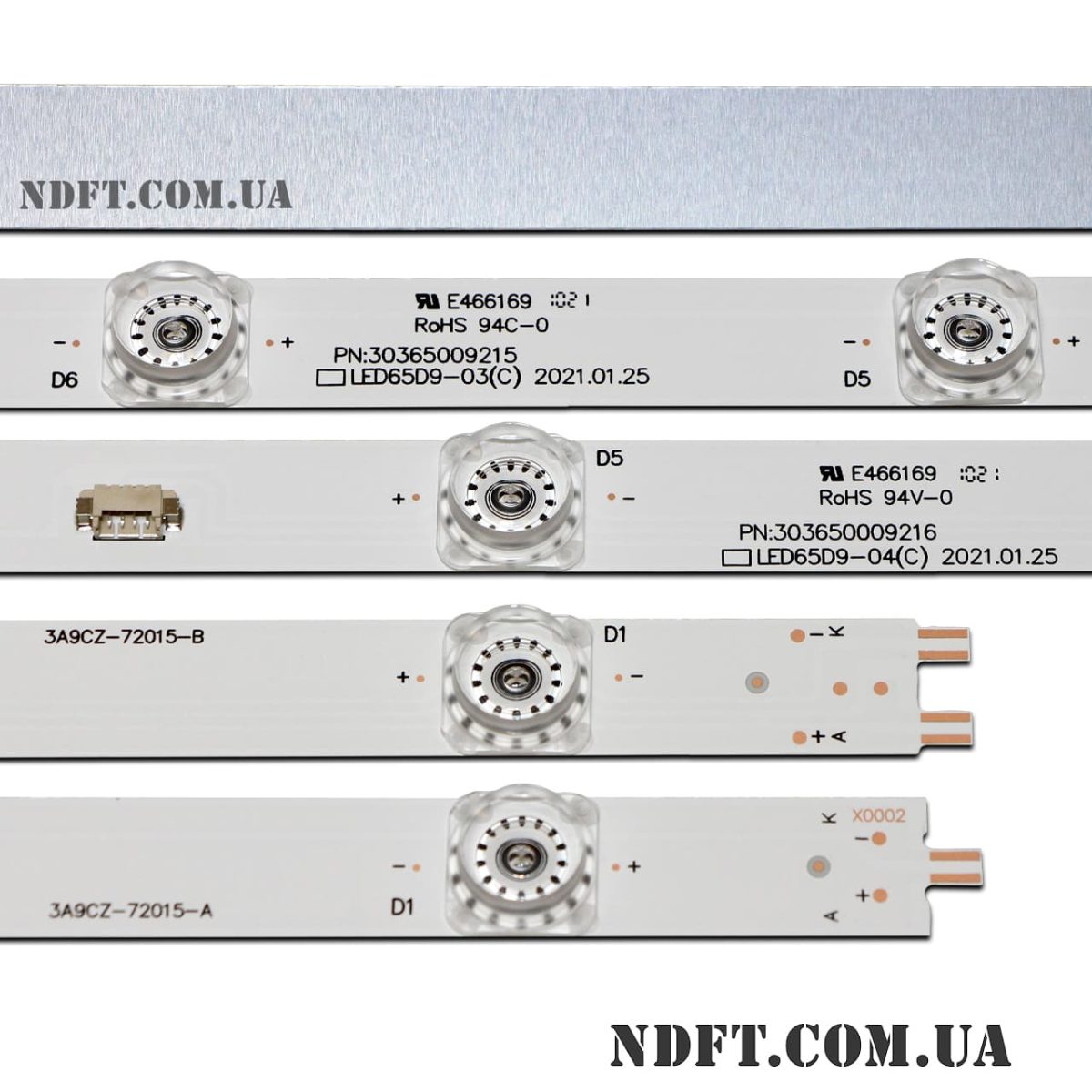

  • Маркировка:
    • LED65D9-03(C) PN:30365009215 (3A9CZ-72015-A)
    • LED65D9-04(C) PN:30365009216 (3A9CZ-72015-B)
  • Рабочее напряжение одного светодиода: 3 В
  • Высота планки (подложка + линза): 8 мм
  • Диагональ экрана: 65″
  • Диаметр светорассеивателя: 15 мм
  • Длина каждой планки: 720 мм
  • Количество контактов на разъеме:
    • 03(C): 2 шт.
    • 04(C): 4 шт.
  • Количество светодиодов на каждой планке: 9 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 92-64 мм
  • Расстояние между центрами светодиодов: 81 мм
  • Тип светорассеивателя: вогнутый
  • Ширина подложки планок: 15 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги LED65D9-03(C) + LED65D9-04(C):

  • LED65D09A-ZC14AG-06 PN:30365009217
  • LED65D09B-ZC14AG-06 PN:30365009218 (с доработкой, 3pin+2pin)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • AUO T650QVR07.2
  • LSC650FF05-W
  • LS65AL88K81
  • LS65AL88U51A
  • LS65AL88A71/2 и других.

Совместимость с моделями телевизоров диагональю 65″:

  • Haier: LE65K6500U, U6500U, LS65AL88A72, LS65AL88A72
  • JVC: LT-65MA875A, LT-65MCF880
  • Kivi: 65UP50GU
  • Sanyo: 65CE3820D, 65CE3211D
  • Telefunken: TF-LED65S37T2SU
  • TCL: U65P6096 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
