LG 42″ AG15 REV0.2 B1/B2/C (RDL420FY/SDL420FY) – Комплект планок LED подсветки для телевизоров Skyworth 42″

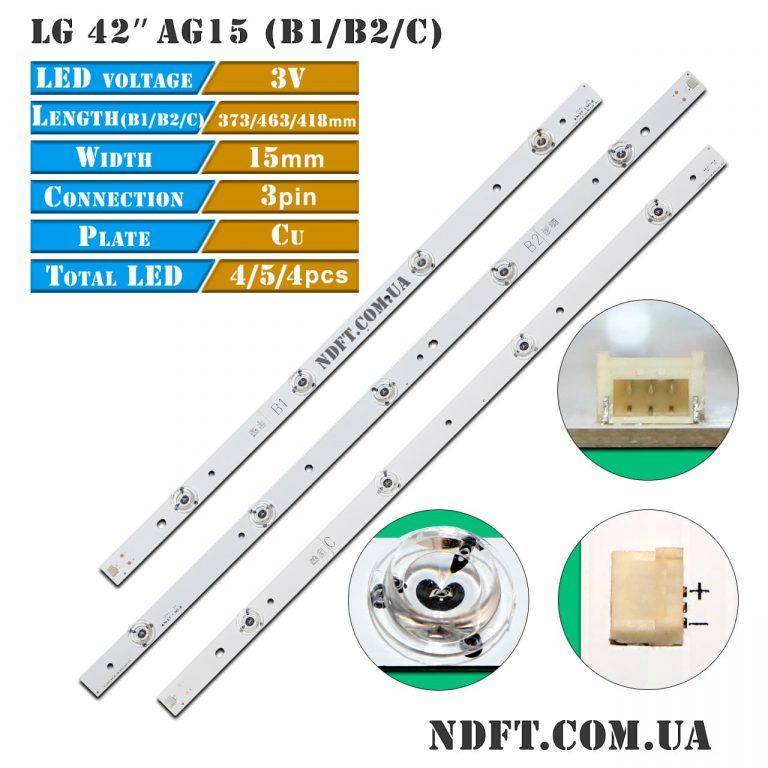

Комплект планок LED подсветки LG-42inch-AG15-B1/B2/C характеристики:

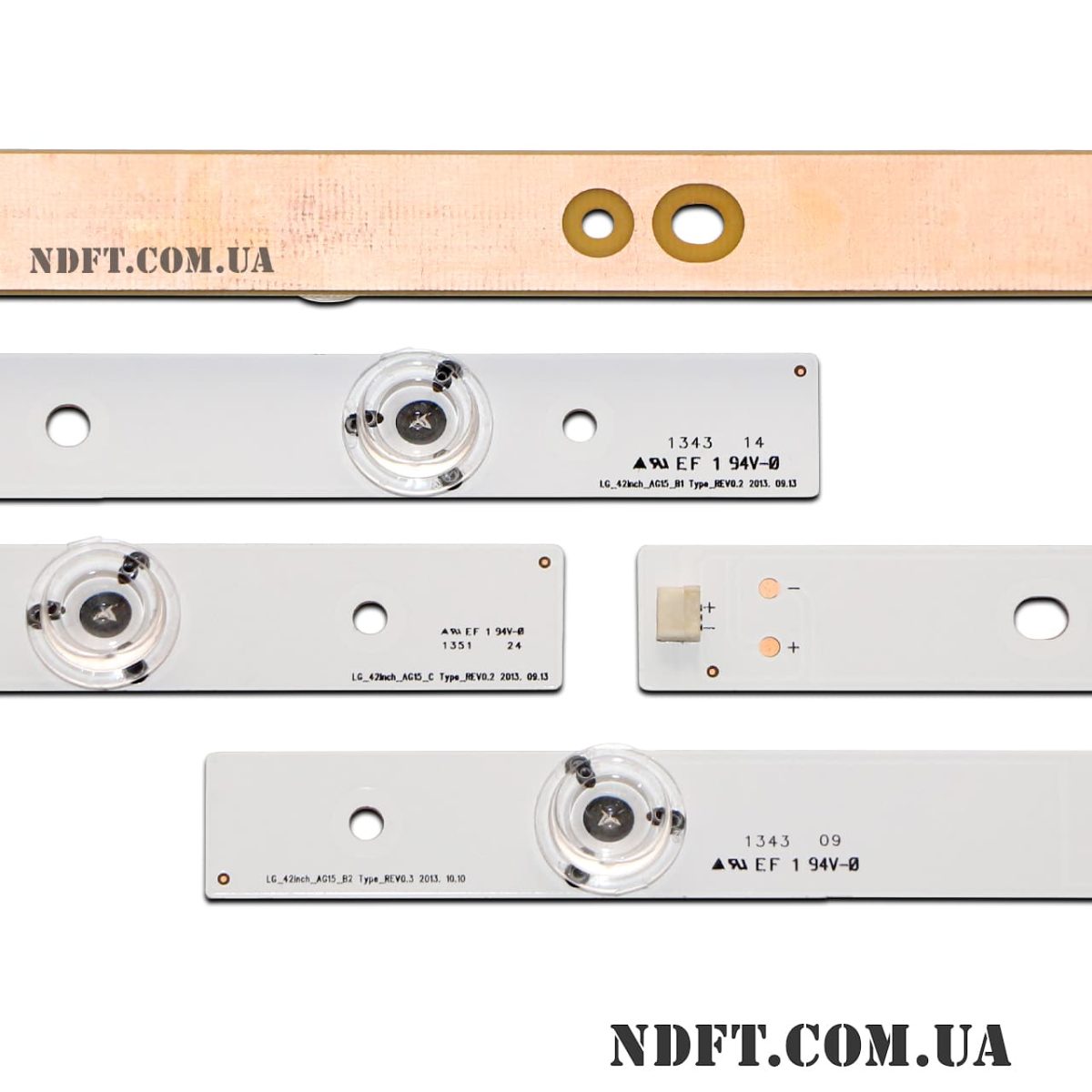

• Маркировка:
  • LG_42inch_AG15_B1 Type_REV0.2 (LG 42inch AG15 B1)
  • LG_42inch_AG15_B2 Type_REV0.3 (LG 42inch AG15 B2)
  • LG_42inch_AG15_C Type_REV0.2 (LG 42inch AG15 C)
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 8 мм
• Диагональ экрана: 42″
• Диаметр светорассеивателя: 15 мм
• Длина планок:
  • B1 тип: 373 мм
  • B2 тип: 463 мм
  • C тип: 418 мм
• Количество контактов на разъеме: 3
• Количество светодиодов на планке:
  • B1, C тип: 4 шт.
  • B2 тип: 5 шт.
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий:
  • B1 тип: 38-135-85-51 мм
  • B2 тип: 98-51-85-10-125-38 мм
  • C тип: 38-135-85-101 мм
• Расстояние между центрами светодиодов:
  • B1 тип: 90-92-93 мм
  • B2 тип: 90-93-92-90 мм
  • C тип: 104-104-102 мм
• Тип светорассеивателя: вогнутый
• Ширина подложки планок: 15 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги LG-42inch-AG15-B1/B2/C:

• LG 42″ AG15 Type REV0.2 skyworth
• ShineOn 2D01053 Rev.A/Rev.C/Rev.E
• ShineOn 2D01054 Rev.A/Rev.C/Rev.E
• ShineOn 2D01055 Rev.A/Rev.C/Rev.E
• HY-YAL03-0043528M-01
• HY-YAL03-0043528M-02

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• RDL420FY
• SDL420FY
• LC420DUJ-SGK1
• LC420DUJ(SF)(U3) и других.

Совместимость с моделями телевизоров Skyworth диагональю 42″:

• Skyworth: 42E660E, 42E7BRE, 42E660C, 42E5DHR, 42E660G и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

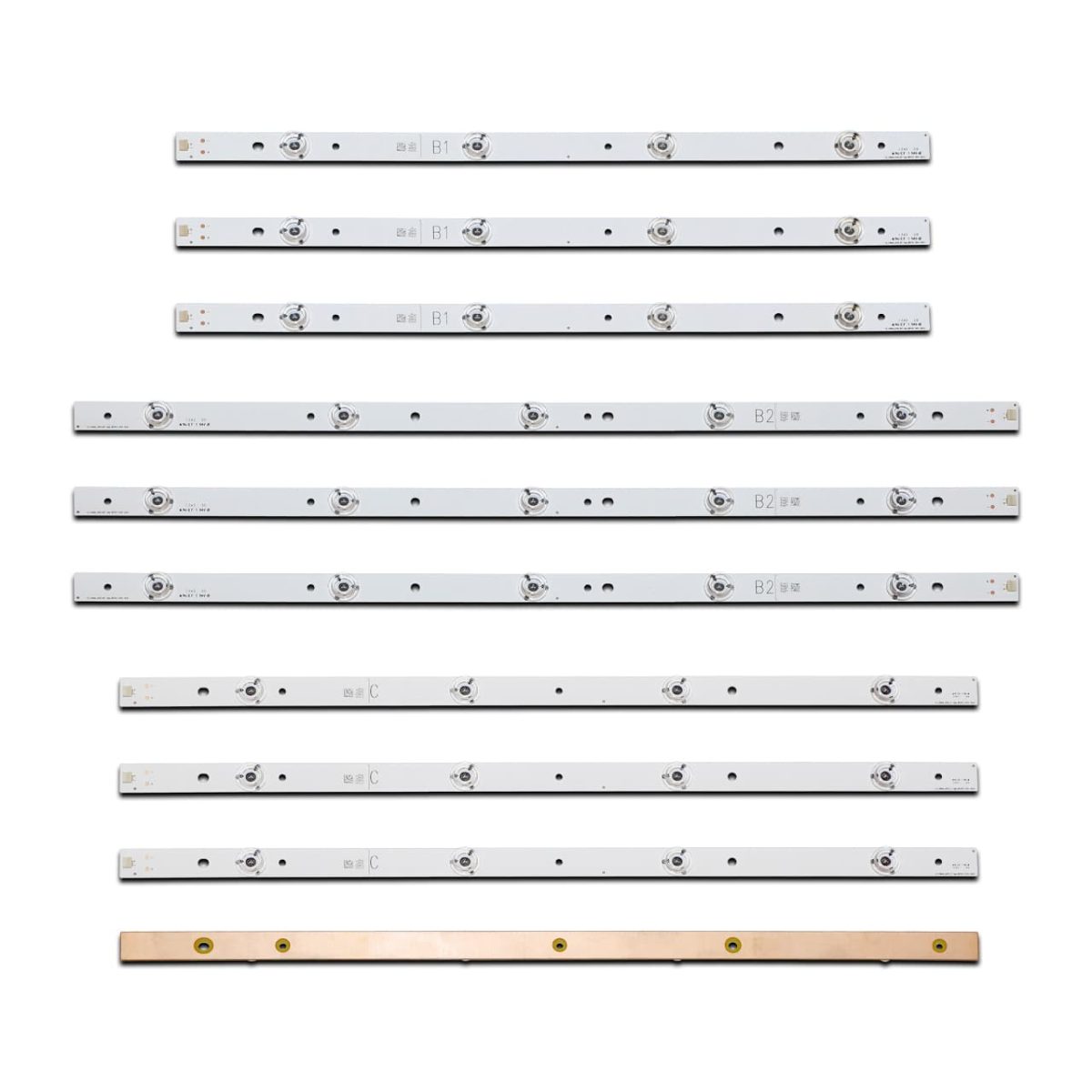

Полный комплект состоит из 10-ти планок:

• LG_42inch_AG15_B1 Type_REV0.2 (LG 42inch AG15 B1) — 3 шт.
• LG_42inch_AG15_B2 Type_REV0.3 (LG 42inch AG15 B2) — 3 шт.
• LG_42inch_AG15_C Type_REV0.2 (LG 42inch AG15 C) — 4 шт.

Цена указана за полный комплект из 10-ти светодиодных планок.
