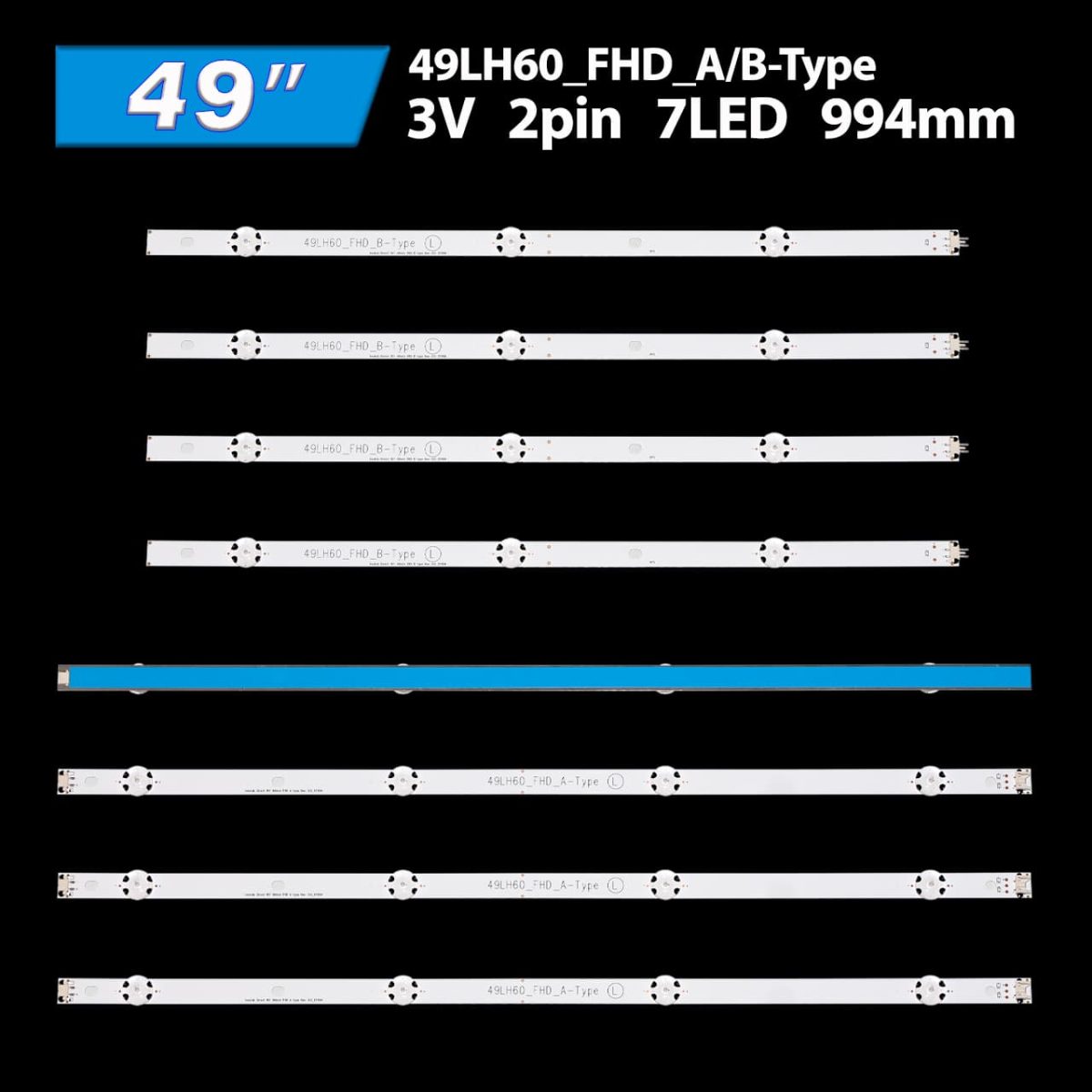

Полный комплект состоит из 8-ми планок (по 4 шт. каждого вида):
- LG Innotek Direct 16Y 49inch FHD A-type Rev. 0.0_151104 (49LH60_FHD_A-Type, SSC_AG79100101_A_4LED_REV00_200925) – 4 шт.
- LG Innotek Direct 16Y 49inch FHD B-type Rev. 0.0_151104 (49LH60_FHD_B-Type, SSC_AG79100101_B_3LED_REV00_200925) – 4 шт.
Цена указана за полный комплект из 8-ми светодиодных планок.

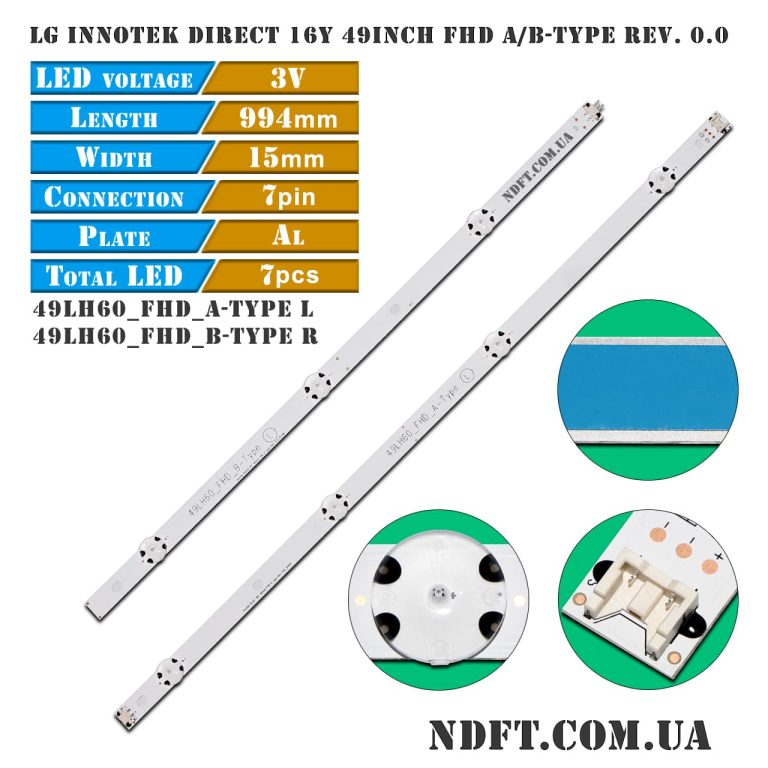

Комплект планок LED подсветки 49LH60_FHD_A/B-Type характеристики:

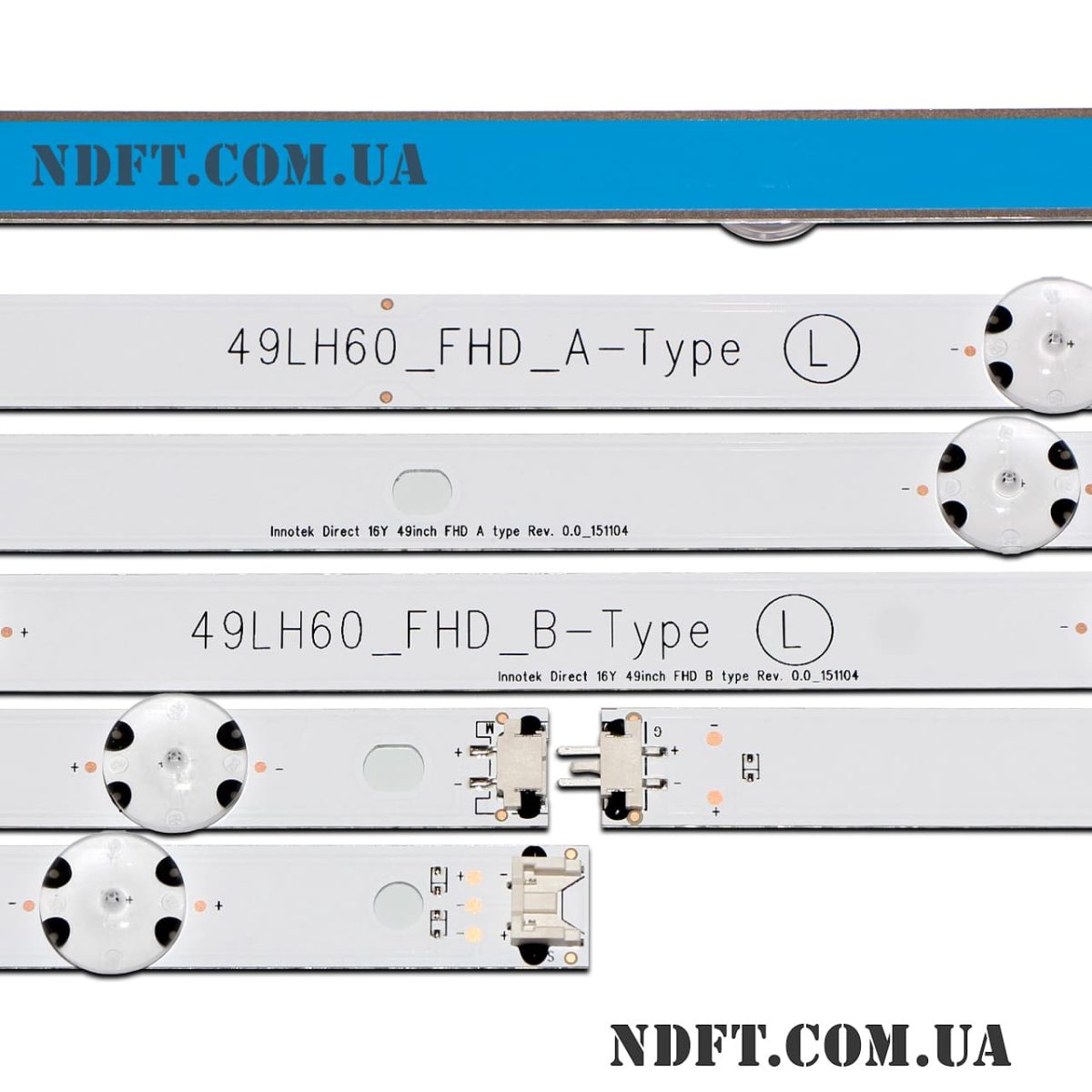

- Маркировка:
- LG Innotek Direct 16Y 49inch FHD A-type Rev. 0.0_151104
- LG Innotek Direct 16Y 49inch FHD B-type Rev. 0.0_151104
- 49LH60_FHD_A-Type L
- 49LH60_FHD_B-Type L
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 21 В (7S1P)
- Количество светодиодов на каждой планке:
- A тип: 4 шт.
- B тип: 3 шт.
- A+B в сборе: 7 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 49″
- Диаметр светорассеивателя: 17 мм
- Длина каждой планки:
- A тип: 542 мм
- B тип: 452 мм
- A+B в сборе: 994 мм
- Количество контактов на разъеме: 2
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- B A в сборе: 250-198-104-398 мм
- Расстояние между центрами светодиодов:
- B A в сборе: 148-148-146-148-148-148 мм
- Расстояние между центром 1-го и последнего LED: 884 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 15 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги LG Innotek Direct 16Y 49inch FHD A/B-type Rev. 0.0:
- SSC_AG79100101_A_4LED_REV00_200925, SSC_AG79100101_B_3LED_REV00_200925
- SSC-AG79100101-A-4LED-REV00-200925, SSC-AG79100101-B-3LED-REV00-200925
- AGF79100101, AGF79084701
- 6916L-2586A, 6916L-2587A
- 6916L-2588A, 6916L-2589A
- 49LH60-FHD-A-TYPE L
- 49LH60-FHD-B-TYPE L
- BOE 490B5
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- HC490DUN-ABRR1-211X, NC320DUE-VBDN1, LC490DUE-FJM1, LC490DUE-FJM2, LC490DUE-FJM3, LC490DUE-FJM4, LC490DUE-FJM6/(FJ)(M1)/(FJ)(M2)/(FJ)(M3)/(FJ)(M4)/(FJ)(M5)/(FJ)(M6)/(FJ)(M7) LC490DUE-FJM , HC490DUN-ABRR2, HC490DUN-ABRR3, HC490DUN-ABRR4 и других.
Совместимость с моделями телевизоров LG диагональю 49″:
- LG: 49LH604 49LH604V 49LW540S, 49LH630V, 49LW340C, 49LW560H, 49LH6000, 49LH600T, 49LH600V, 49LH600Y, 49LH6047, 49LH6610, 49LH6680, 49LW340H, 49LW341H, 49LW540H, 49LW541H, 49LW760H, 49LH602T, 49LH602V, 49LH609V, 49LH615V, 49LH6420, 49LH5700, 49LH6600, 69LH600
- JVC: LT-50C550 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
