LED подсветка TV 49″ LG Innotek 15.5Y 49inch_UHD A/B-Type LED_ARRAY_Rev0.1_160119 (49UH61_UHD_A + 49UH61_UHD_B) – цена указана за комплект из 8-ми светодиодных планок.
Встречаются аналогичные планки серии 49FHD, у которых отличается форма разъёма, перейти к ним можно по ссылке.

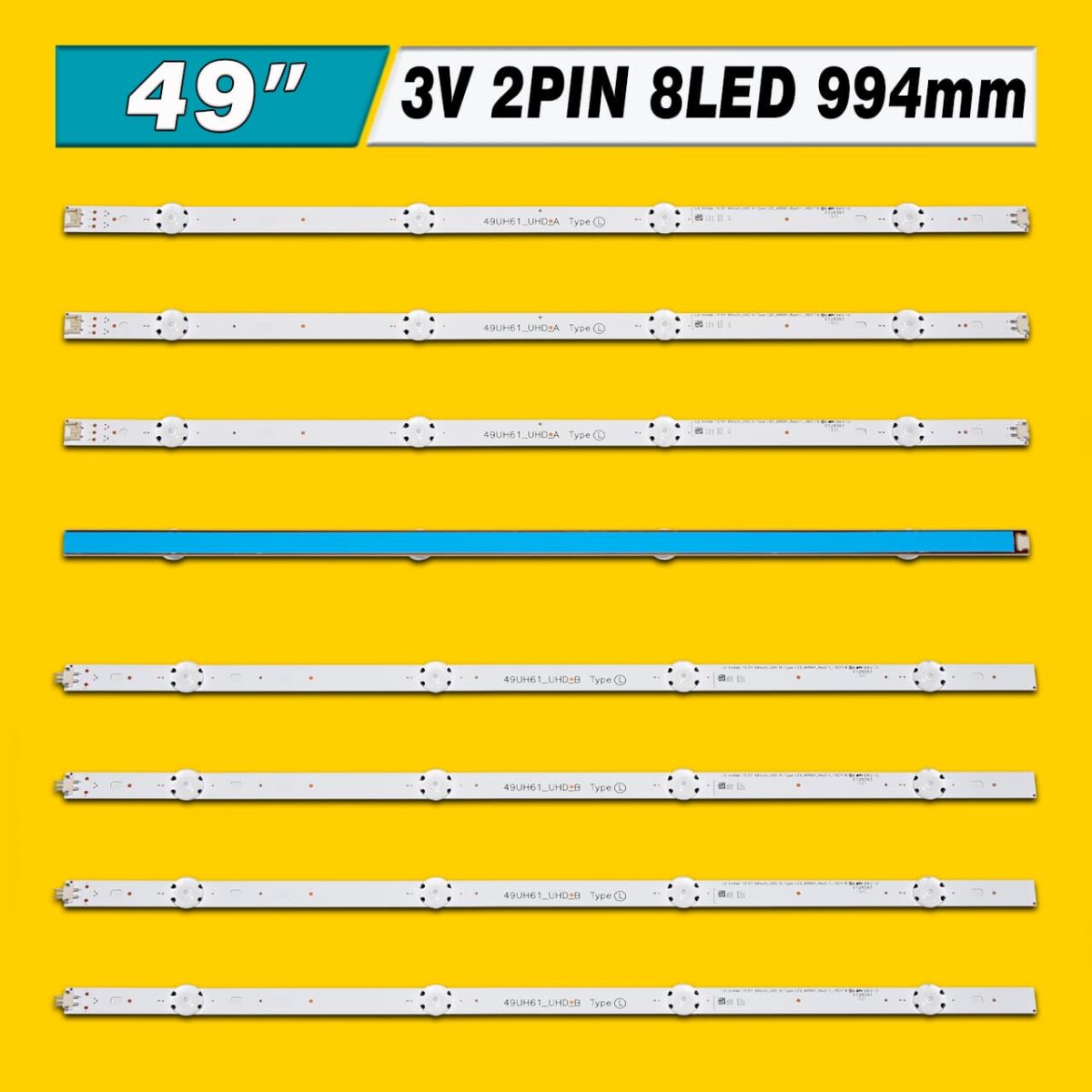

Полный комплект состоит из 8-ми планок (по 4 шт. каждого вида):
- LG Innotek 15.5Y 49inch_UHD A-Type LED_ARRAY_Rev0.1_160119 (49UH61_UHD_A) – 4 шт.
- LG Innotek 15.5Y 49inch_UHD B-Type LED_ARRAY_Rev0.1_160119 (49UH61_UHD_B) – 4 шт.

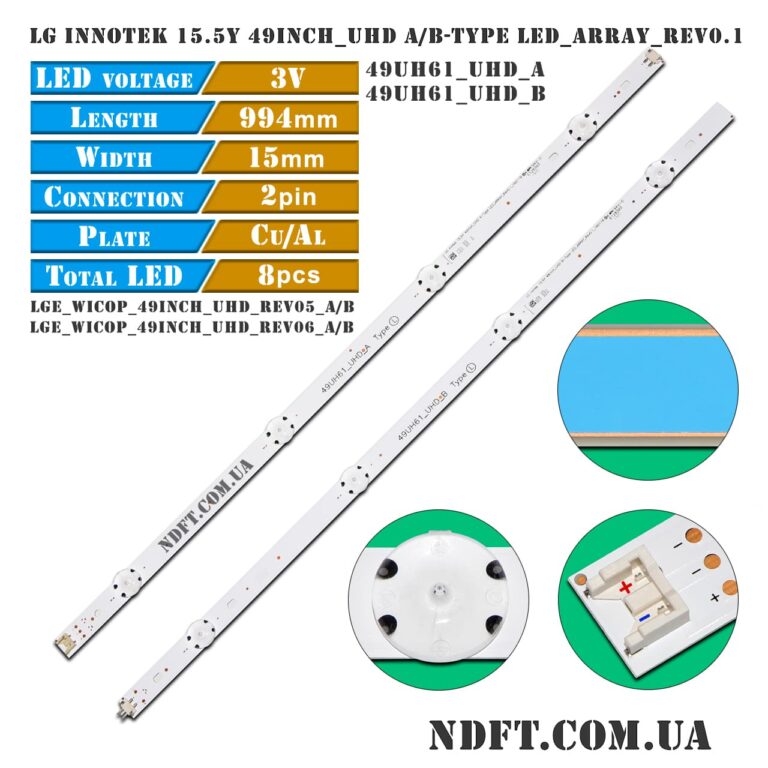

Комплект планок LED подсветки LG Innotek 15.5Y 49inch_UHD A/B-Type характеристики:

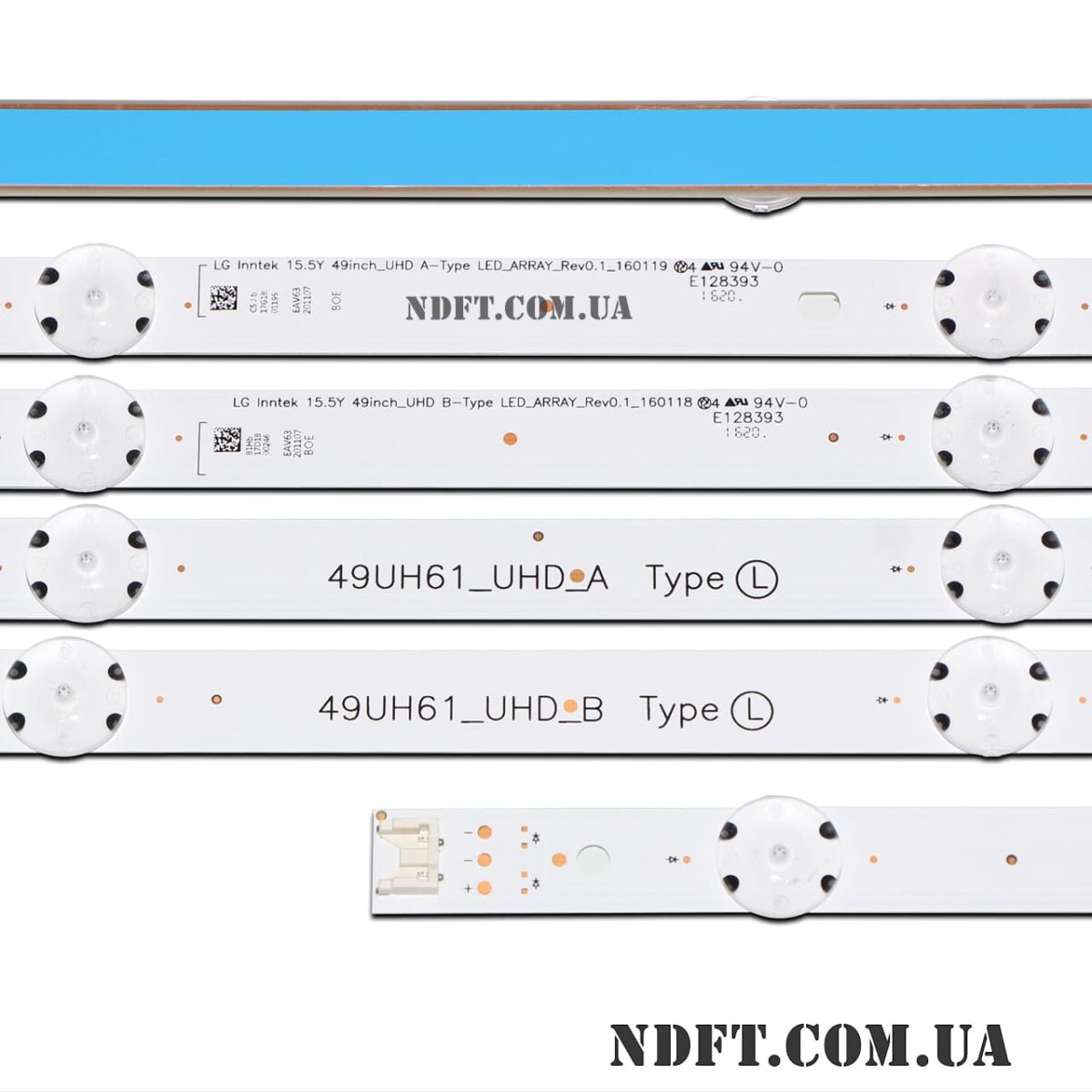

- Маркировка:
- LG Innotek 15.5Y 49inch_UHD A-Type LED_ARRAY_Rev0.1_160119
- LG Innotek 15.5Y 49inch_UHD B-Type LED_ARRAY_Rev0.1_160118
- 49UH61_UHD_A
- 49UH61_UHD_B
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 24 В (8S1P)
- Количество светодиодов на каждой планке:
- A/B тип: 4 шт.
- A+B в сборе: 8 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 49″
- Диаметр светорассеивателя: 17 мм
- Длина каждой планки:
- A/B тип: 497 мм
- A+B в сборе: 994 мм
- Количество контактов на разъеме: 2
- Материал подложки: фольгированный текстолит + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- A+B в сборе: 380-60-53-60-380 мм
- Расстояние между центрами светодиодов:
- A+B в сборе: 127-127-127-125-127-127-127 мм
- Расстояние между центром 1-го и последнего LED: 885 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 15 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 49UH61_UHD_A + 49UH61_UHD_B:
- 49UH61-UHD-A
- 49UH61-UHD-B
- LG Innotek 15.5Y 49inch-UHD A-Type LED-ARRAY-Rev0.1-160119
- LG Innotek 15.5Y 49inch-UHD B-Type LED-ARRAY-Rev0.1-160119
- LGE_WICOP_49INCH_UHD_REV05_A_150514
- LGE_WICOP_49INCH_UHD_REV05_B_150514
- LGE-WICOP-49INCH-UHD-REV05 A/B
- LGE_WICOP_49inch_UHD_REV06_A_150710
- LGE_WICOP_49inch_UHD_REV06_B_150710
- LGE-WICOP-49inch-UHD-REV06 A/B
- LG INNOTEK 15.5Y 49INCH_UHD A TYPE REV0.0_160325
- LG INNOTEK 15.5Y 49INCH_UHD B TYPE REV0.0_160325
- SSC-49INCH-UHD-A-REV00 (с доработкой)
- SSC-49INCH-UHD-B-REV00 (с доработкой)
- SSC-49INCH-FHD-A-REV00-150924, SSC-49INCH-FHD-B-REV00-150924 (с доработкой: отличается форма разъема)
- 49LH51/LH57_FHD_A, 49LH51/LH57_FHD_B (с доработкой: отличается форма разъема)
- 49LH51-FHD-A, 49LH51-FHD-B (с доработкой: отличается форма разъема)
- 49LH57-FHD-A, 49LH57-FHD-B (с доработкой: отличается форма разъема)
- LG Innotek 15.5Y 49″_FHD A-type LED_ARRAY_REV0.0_160314 (с доработкой: отличается форма разъема)
- LG Innotek 15.5Y 49″_FHD B-type LED_ARRAY_REV0.0_160314 (с доработкой: отличается форма разъема)
- 49LH51/LH57_FHD_A, (49″ FHD A-type LED-ARRAY-REV0.0-160314) (с доработкой: отличается форма разъема)
- 49LH51/LH57_FHD_B, (49″ FHD B-type LED-ARRAY-REV0.0-160314) (с доработкой: отличается форма разъема)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- HC490DGN-SLNX5-514X, HC490DGNSLNX5514X, LC490DUE(FJ)(A1), NC490DUE-ABEX1, EAV63192712, EAV63192709, NC490DGE-SADP6, HC490DUN-ABRL1-5143, NC490DUE-SADP1, NC490DUE-SADP2, NC490DUE-SADP3, NC490DGG-SADP1, HC490DGN-SLNX1, HC490DGN-SLNX2, HC490DGN-SLNX3, HC490DGN-SLNX4, NC490DGE-ABEX1, NC490DGE-ABEX2, NC490DGE-ABEX3, NC490DGE-ABEX4, NC490DGE-ABEX5 и других.
Совместимость с моделями телевизоров LG диагональю 49″:
- LG: 49UH603V, 49UH610V, 49UH610V-ZB, 49UH601V, 49UH620V, 49UH620V-ZA, 49UH6107, 49UH6107-ZB, 49UH620, 49UH6100, 49UH6100-CB, 49UH6100-JE, 49UH6100-PB, 49UH6100-SJ, 49UH6100-UH, 49UH6030, 49UH6030-UD, 49UH6030-SB, 49UH603V-TD, 49UH619V, 49UH651V, 49UH6090-UJ, 49UH610A-UJ, 49UH6109-ZB, 49UH610T, 49UH610T-DJ, 49UH610T-TB, 49UH6110-SF, 49UH617T-TB, 49UH617V-TB, 49UH617Y-TB, 49UH6200-ND, 49UH6207-ZA, 49UH6210-ND, 49UW660H-UD и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
