Товары / LED подсветка LCD / Комплекты задней LED подсветки для LCD / MS-L1778 V2 3V/9LED (MS-L1778 V3) – Комплект планок LED подсветки для телевизоров 55″

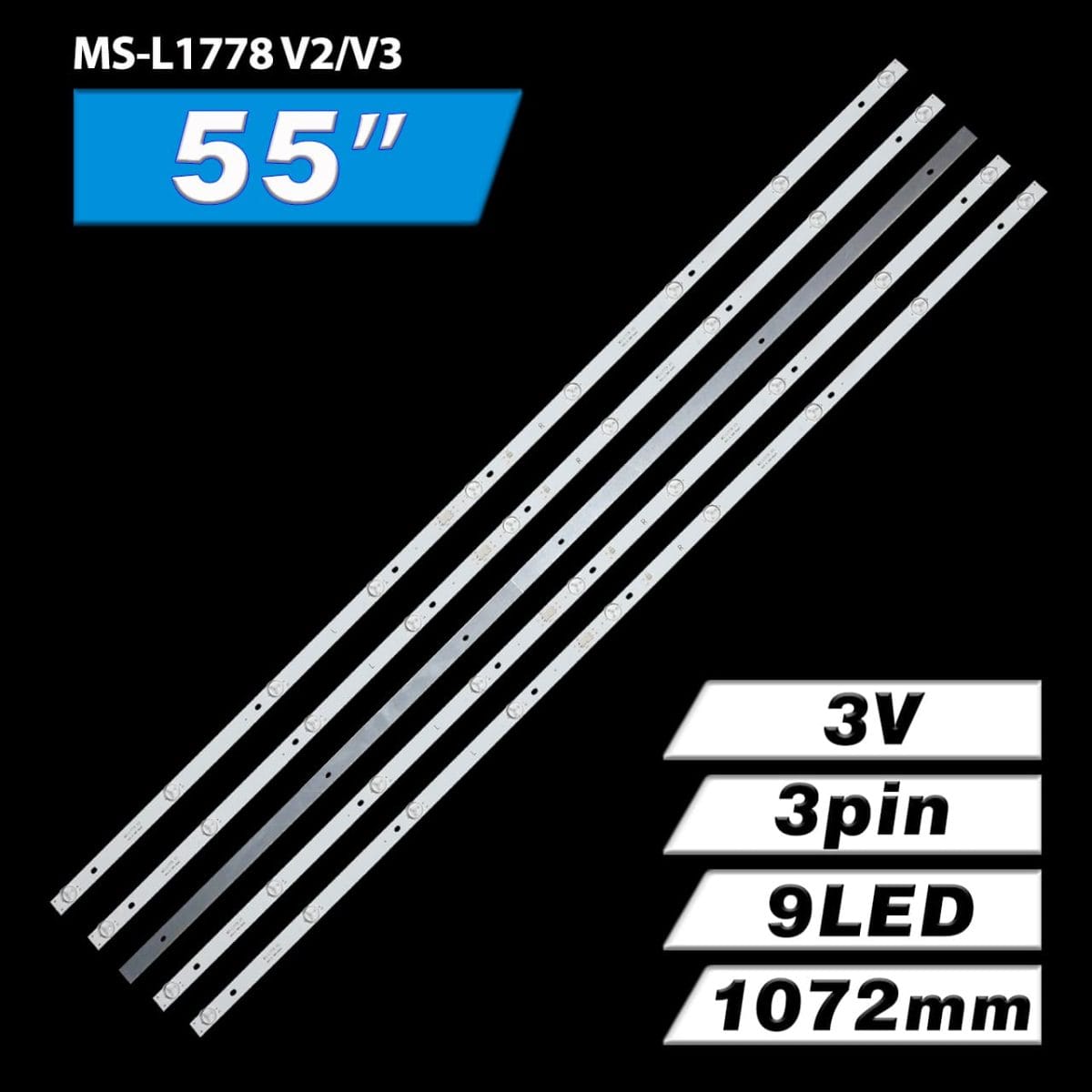

MS-L1778 V2 3V/9LED (MS-L1778 V3) – Комплект планок LED подсветки для телевизоров 55″
Артикул: 14605491380.05 грн.
1380.05 грн.
В наличии

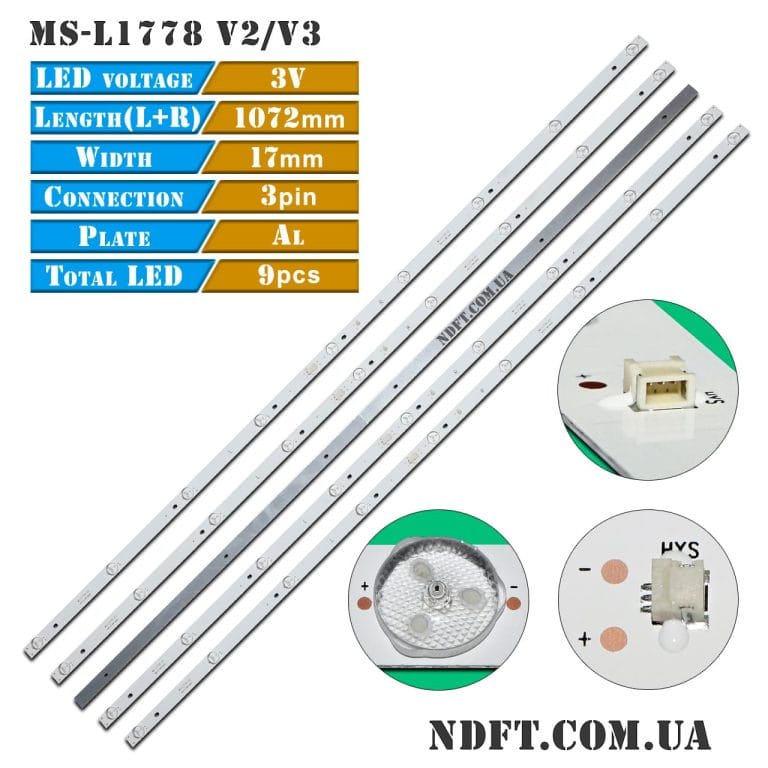

Комплект планок LED подсветки MS-L1778 характеристики:
- Маркировка:

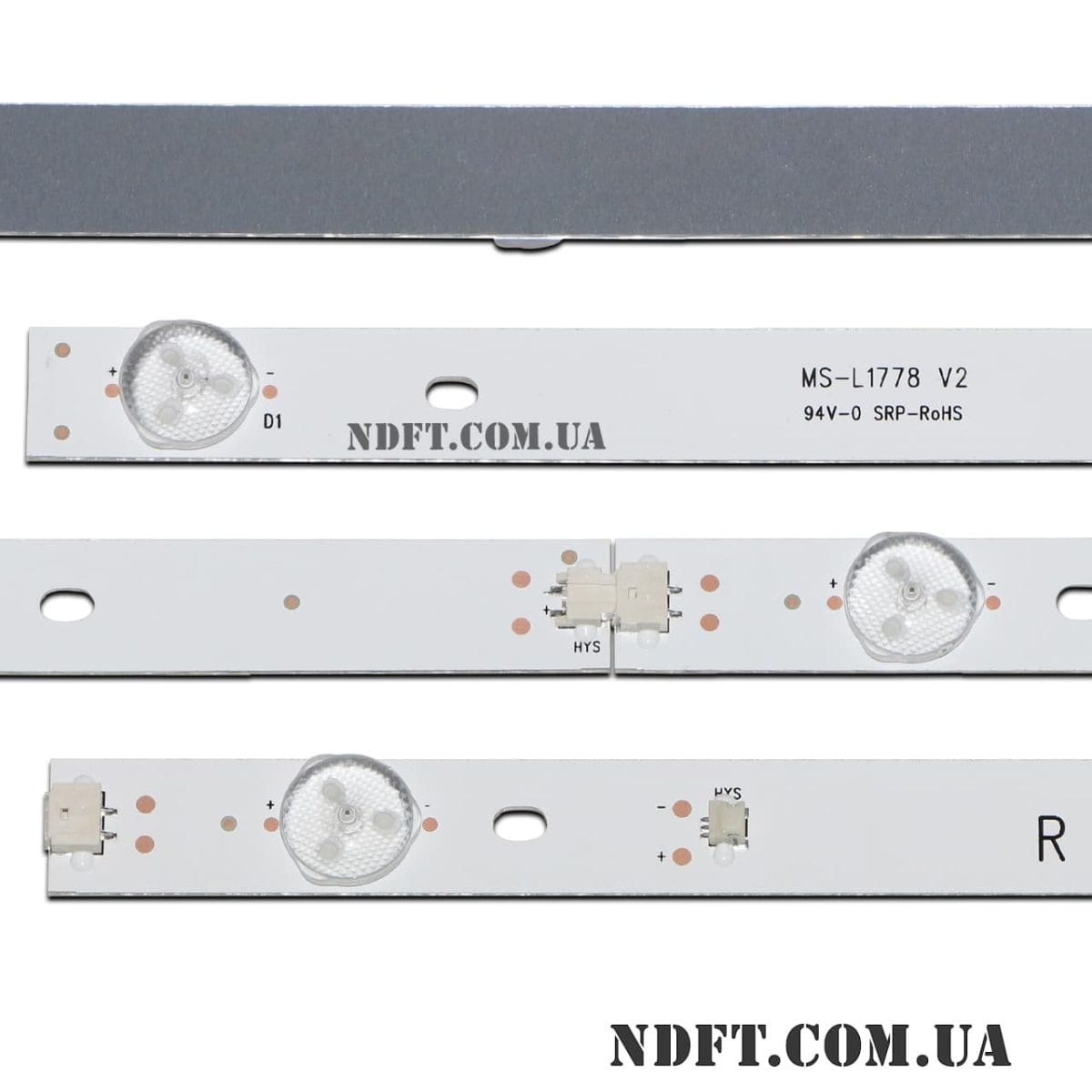

- MS-L1778 V2 4LED (L)
- MS-L1778 V2 5LED (R)
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 27 В (9S1P)
- Количество светодиодов на каждой планке:
- L тип: 4 шт.
- R тип: 5 шт.
- L+R в сборе: 9 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 55″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- L тип: 500 мм
- R тип: 571 мм
- L+R в сборе: 1072 мм
- Количество контактов на разъеме: 3
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- L+R в сборе: 212-174-119-252-213 мм
- Расстояние между центрами светодиодов:
- L+R в сборе: 133-133-127-123-123-127-133-133 мм
- Расстояние между центром 1-го и последнего LED: 1033 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 17 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги MS-L1778:
- MS-L1778 V3 (L), MS-L1778 V3 (R)
- 3B9CX107117
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- T550QVN05.B
- LSC550FN11-2
- ST5461B05-1-XL-2
- ST5461B05-2-XC-2 и других.
Совместимость с моделями телевизоров диагональю 55″:
- Galatec: TVS-S5505MC
- Irbis: 55S01UD318B
- Mingcai: MC-32A/5810
- Noname: K56
- Namomax: 55S100T2
- Telefunken: 4KTLF55 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
Возможна проклейка теплопроводного скотча по запросу.

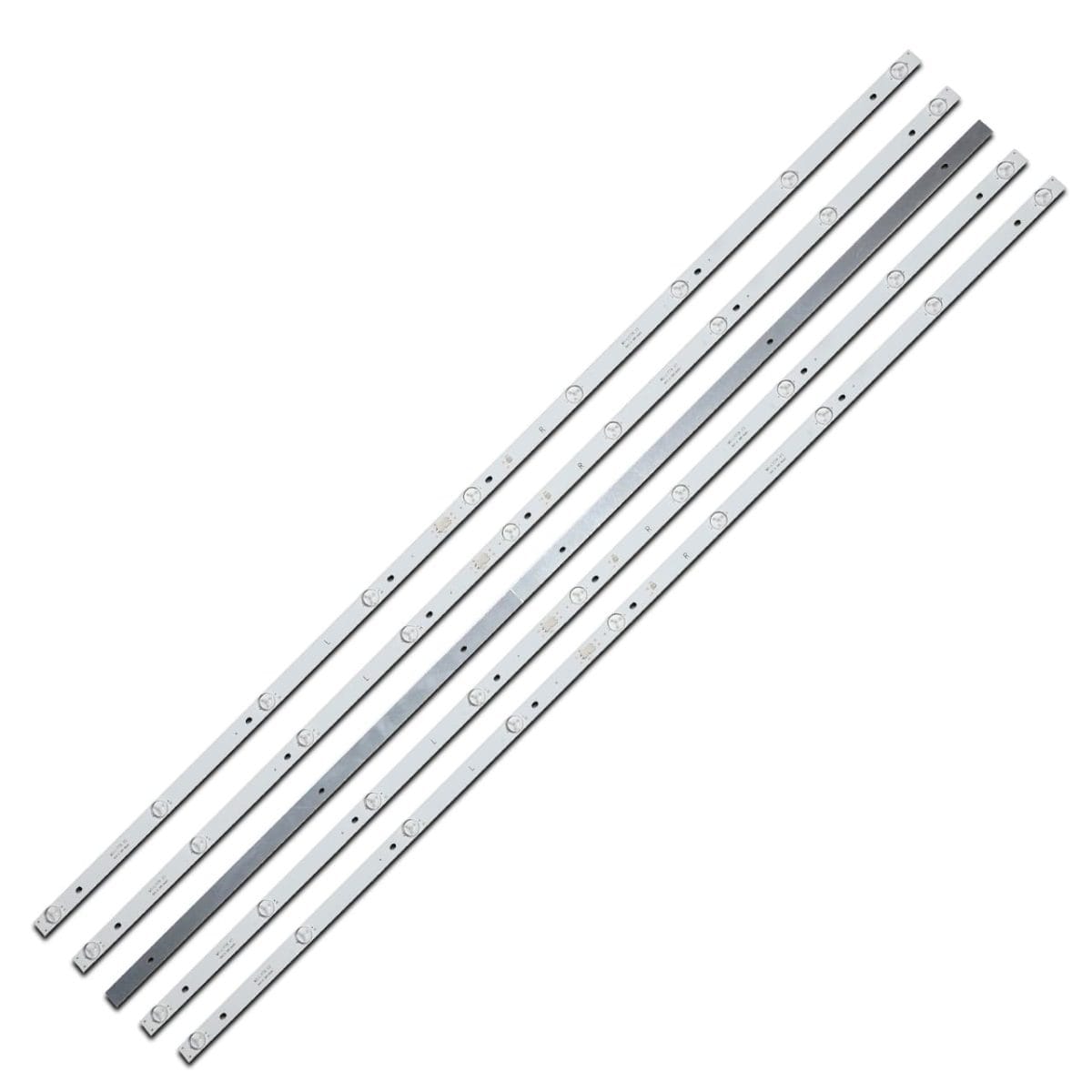

Полный комплект состоит из 10-ти составных планок (по 5 шт. каждого вида):
- MS-L1778 V2 4LED (L) – 5 шт.
- MS-L1778 V2 5LED (R) – 5 шт.
или из 5-ти цельных планок:
- MS-L1778 V2 – 5 шт.
Цена указана за полный комплект из 5-ти светодиодных планок по 9LED.
