PN-EL-32-21-V0, F110M5P39F, TNMX009 (PN-EL-32-21—V0, PN:191119009, TH-32D410T, F105M4P35F) – Комплект LED подсветки для телевизоров Panasonic 32″

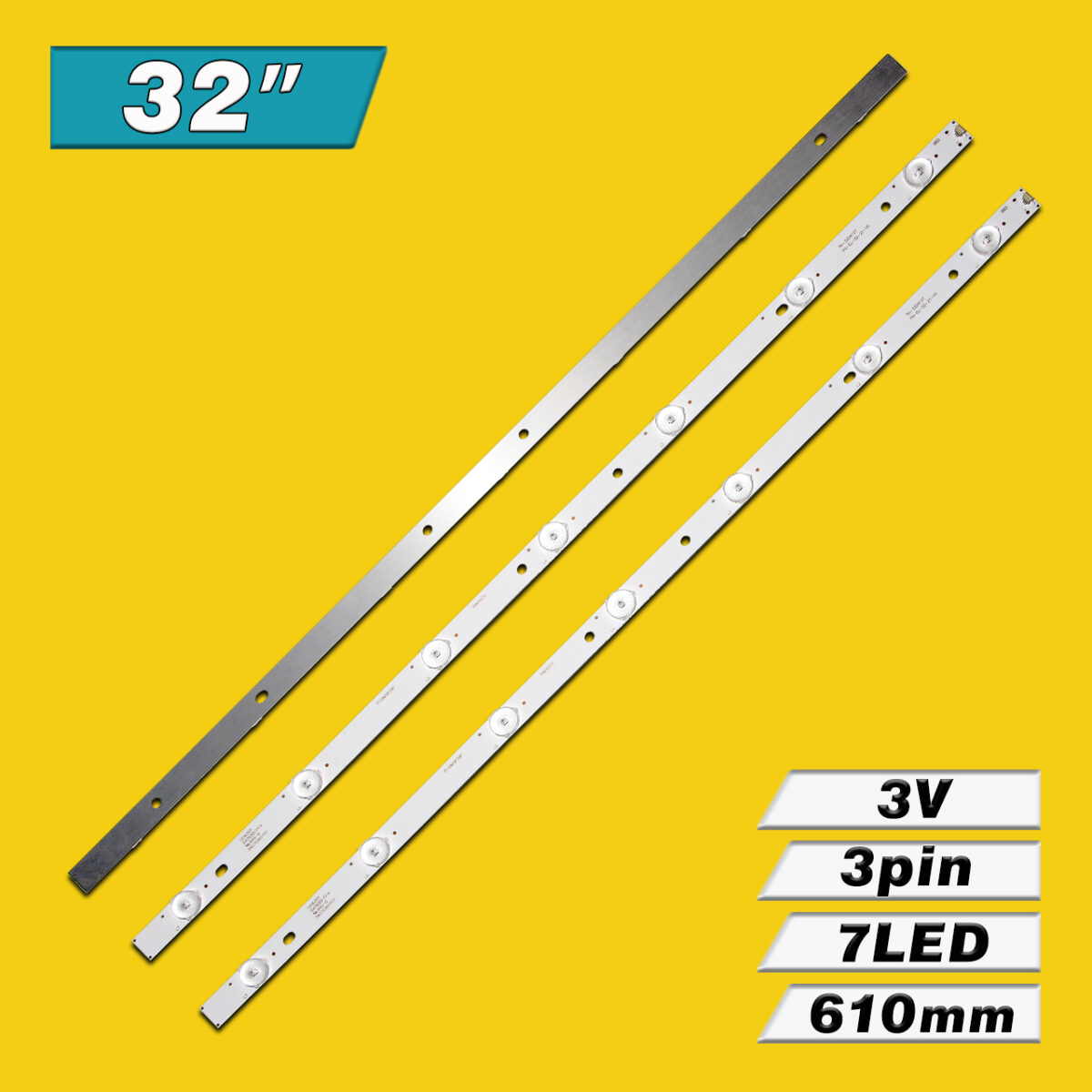

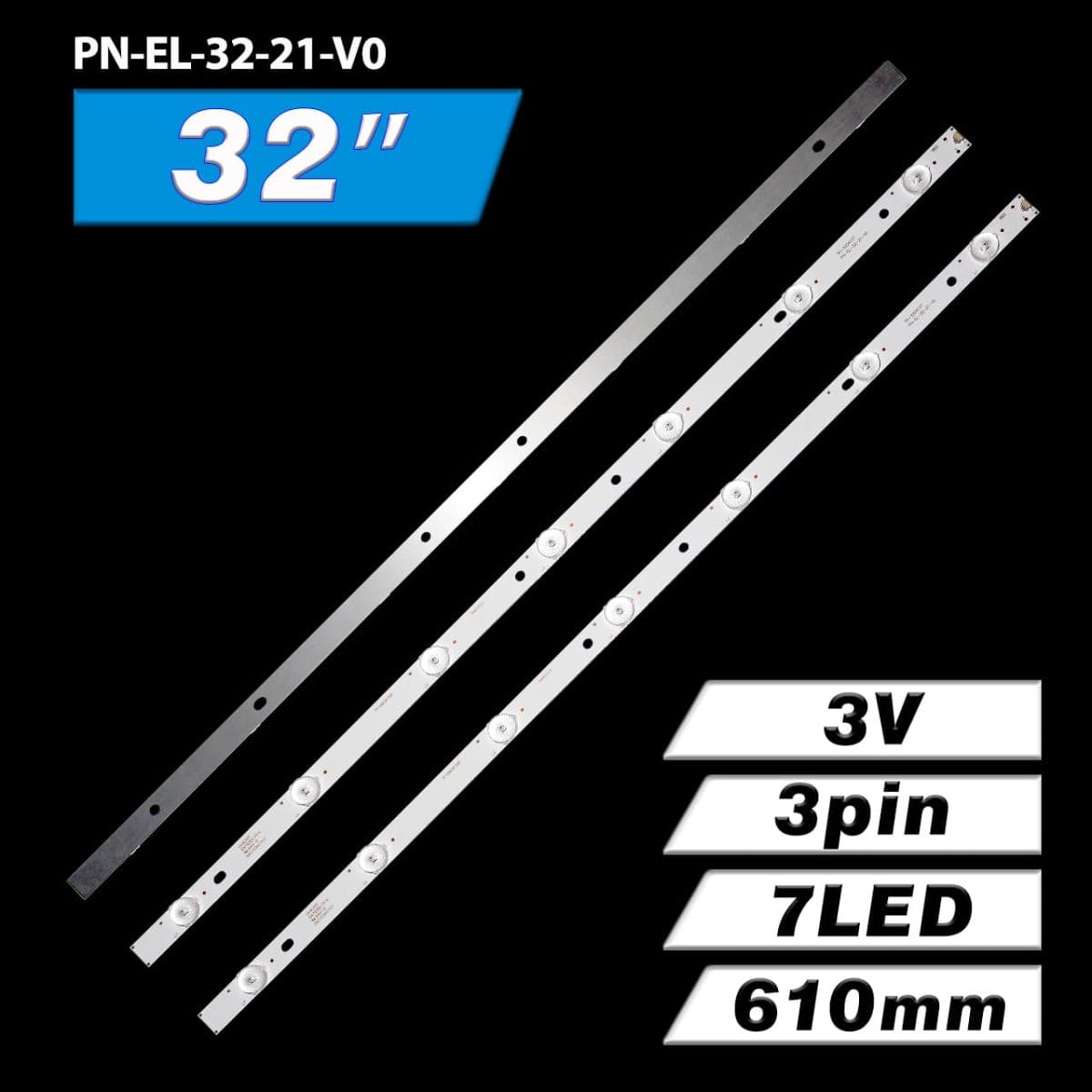

Комплект планок LED подсветки PN-EL-32-21-V0, F110M5P39F, TNMX009 характеристики:

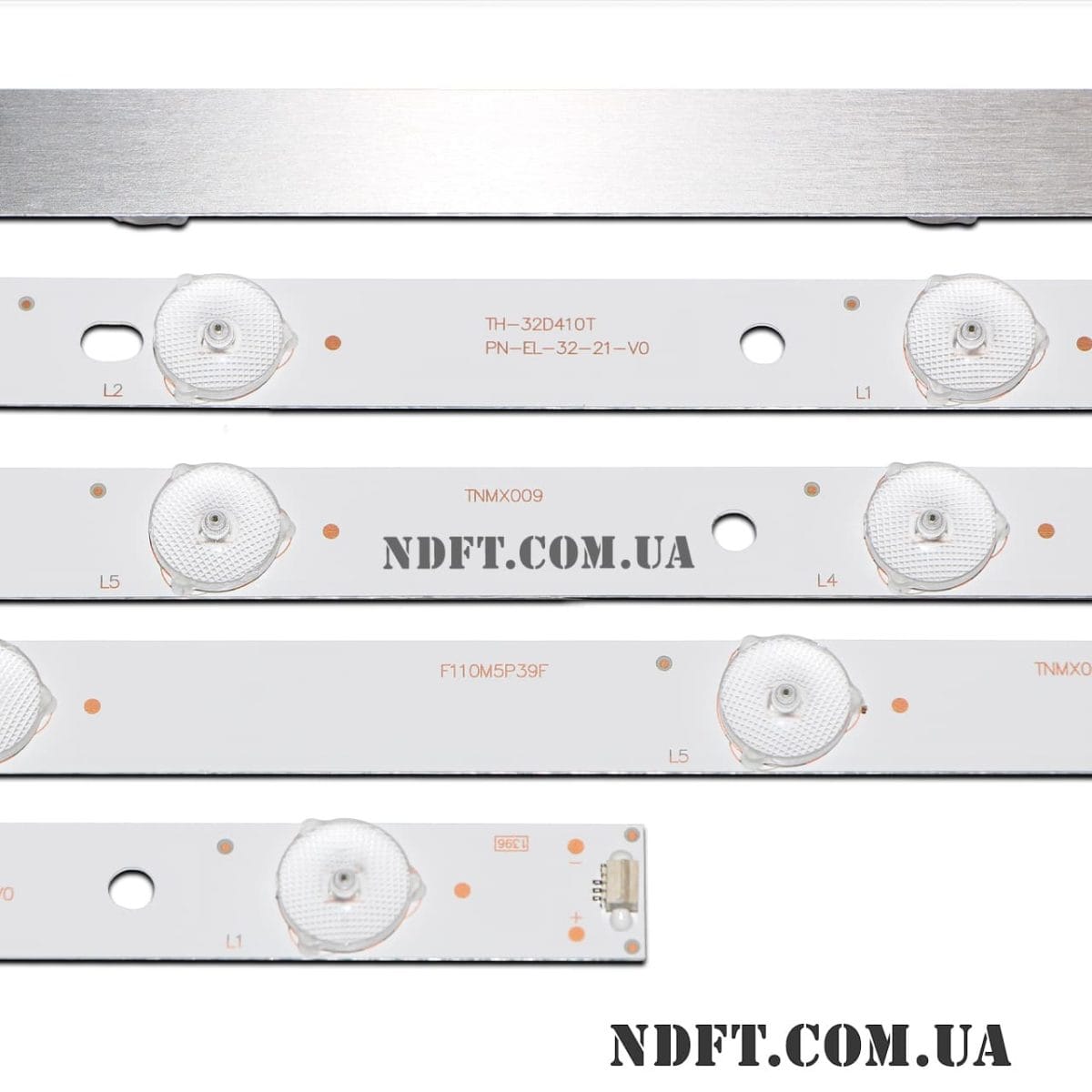

• Маркировка:
  • PN-EL-32-21-V0
  • F110M5P39F
  • TNMX009
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 21 В (7S1P)
• Количество светодиодов на каждой планке: 7 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 32″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 610 мм
• Количество контактов на разъеме: 3
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 222-70-122-78 мм
• Расстояние между центрами светодиодов: 90-95-85-85-95-90 мм
• Расстояние между центром 1-го и последнего LED: 540 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги PN-EL-32-21-V0, F110M5P39F, TNMX009:

• PN-EL-32-21—V0
• PN-EL-32-21—V0
• 32D3003V1W7C1B61017M
• LBM320P0701-IU-2(0)
• LBM320P0701-IT-22 32 ES
• LBM320P0701-IT-2(0)
• LBM320P0701-1T-2(0)
• A4LYY000087
• TNMX008
• TNMX0010
• TNMX010
• F105M4P35F
• F110M6P35F
• F110M5P40F
• F115M6P35F
• F115M5P40F
• F110M5P43F
• PN:191119009

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• TZLP200KECB3, TZLP105KECB3, TZLP105KECB4, TZLP200KECB6, TXFZL01KECA5, TZLP225KECB1, TZLP225KECA1, TZLP114KEAA1, TXFZL01KECB3, V320BJ6-Q01, TZLP200KEAA3 и других.

Совместимость с моделями телевизоров Panasonic диагональю 32″:

• Panasonic: TH-32D410T, TX-32AR310, TX-32CS510B, TX-32CS510E, TX-32CSR510, TX-32CSW514S, TX-32DS500B, TX-32DS500E, TX-32DS503E, TX-32DSR500, TX-32DSW504S, TX-32ES400B, TX-32ES400E, TX-32ES403E, TX-32ES500B, TX-32ES500E, TX-32ES503B, TX-32ES503E, TX-32ESR500, TX-32ESW404S, TX-32ESW504S, TX-32FS400B, TX-32FS400E, TX-32FS500B, TX-32FS500E, TX-32FS503B, TX-32FS503E, TX-32FSR500, TX-32FSW404S, TX-32FSW504S, TX-32DR400, TX-32FS513E, TX-32DS513E, TX-32CS513E и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

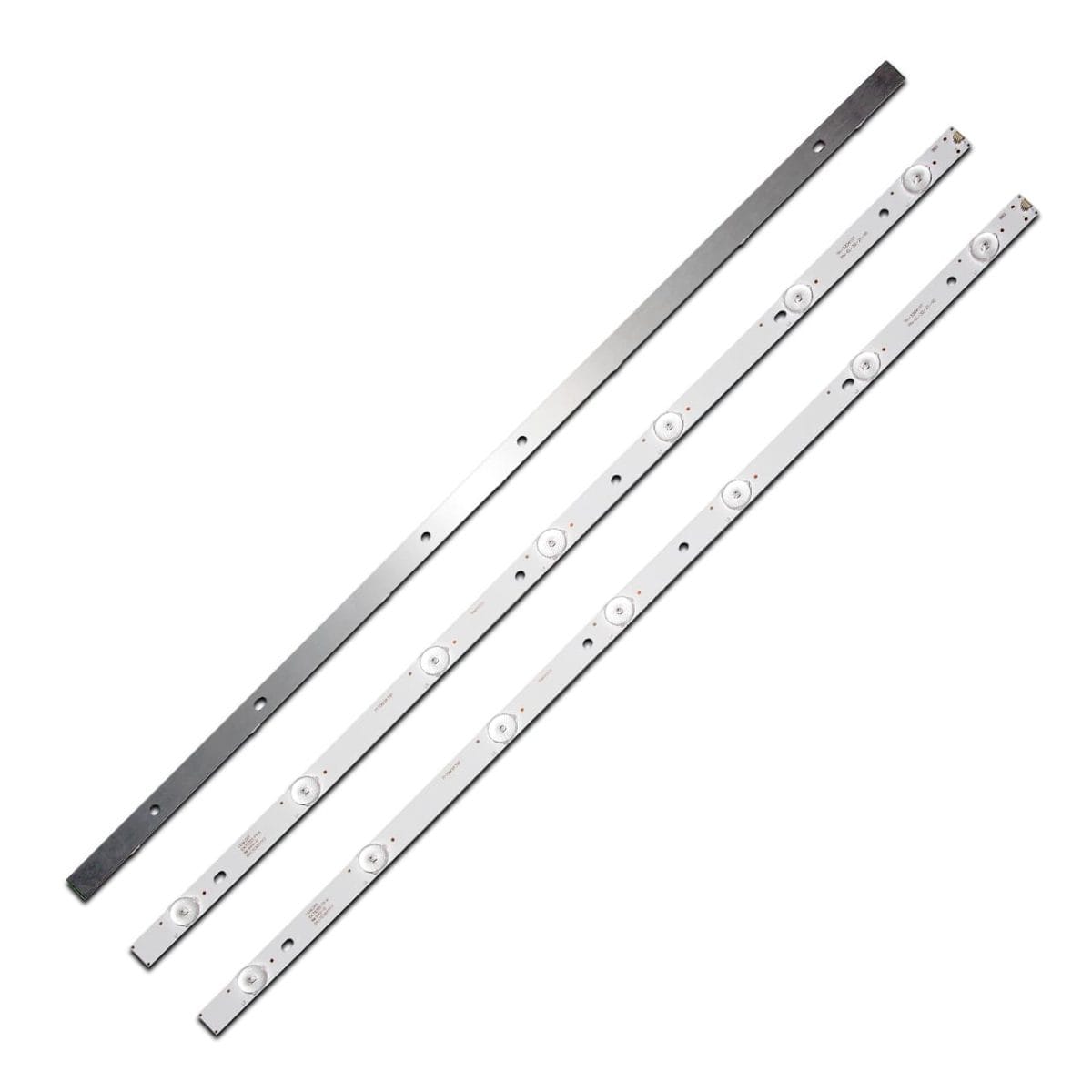

Полный комплект состоит из трёх планок:

• PN-EL-32-21-V0, F110M5P39F, TNMX009 (PN-EL-32-21—V0, PN:191119009, TH-32D410T, TNMX008, TNMX0010, F105M4P35F, F110M6P35F, F110M5P40F, F115M6P35F, F115M5P40F, F110M5P43F) – 3 шт.

Цена указана за полный комплект из трёх светодиодных планок.
