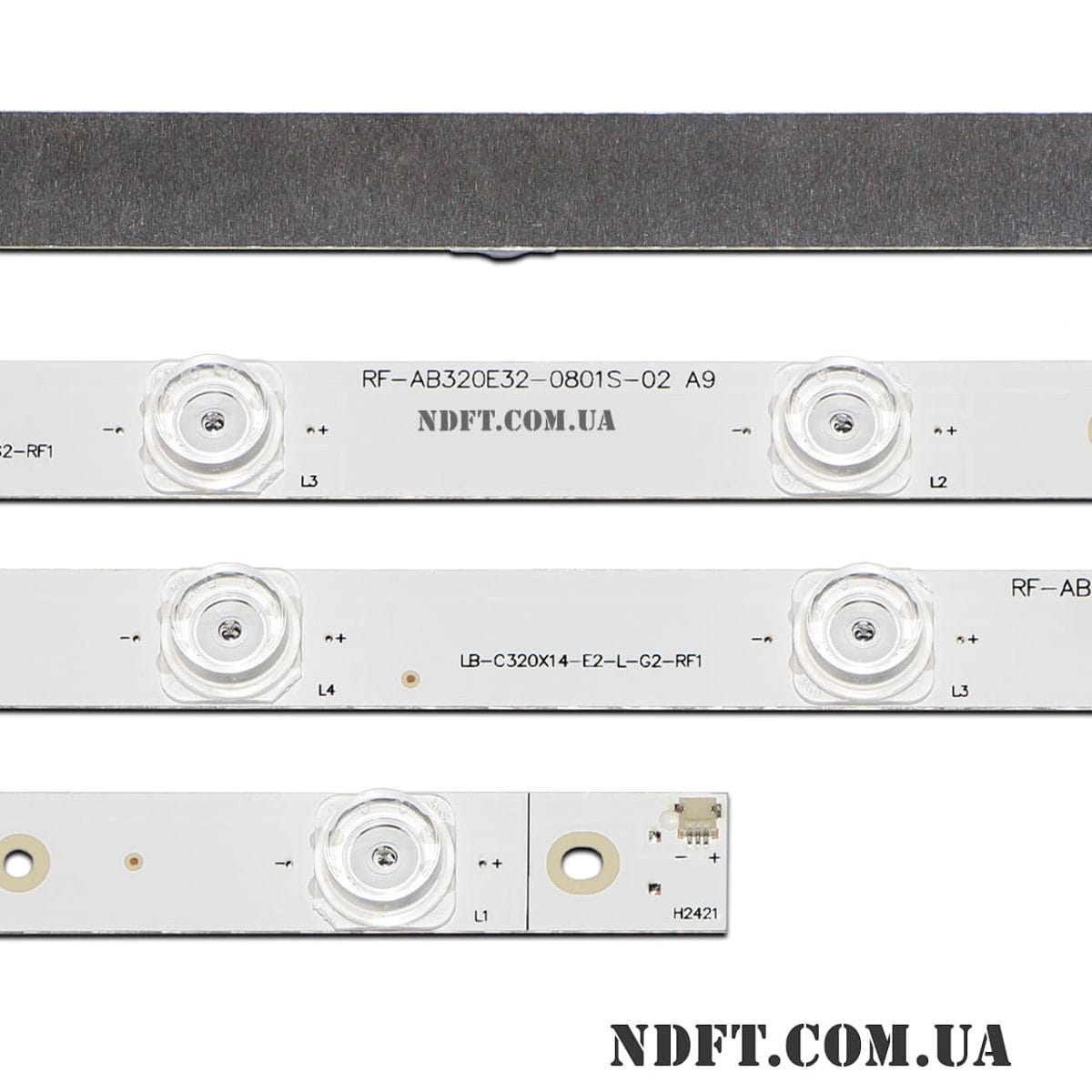

RF-AB320E32-0801S-02 A9 A8 (RF-AB320E32-0801S-03A1, LB-C320X14-E2-L-G2-RF1, LB-C320X13-E7-H-G1-RF1) – Комплект планок LED подсветки телевизоров 32″

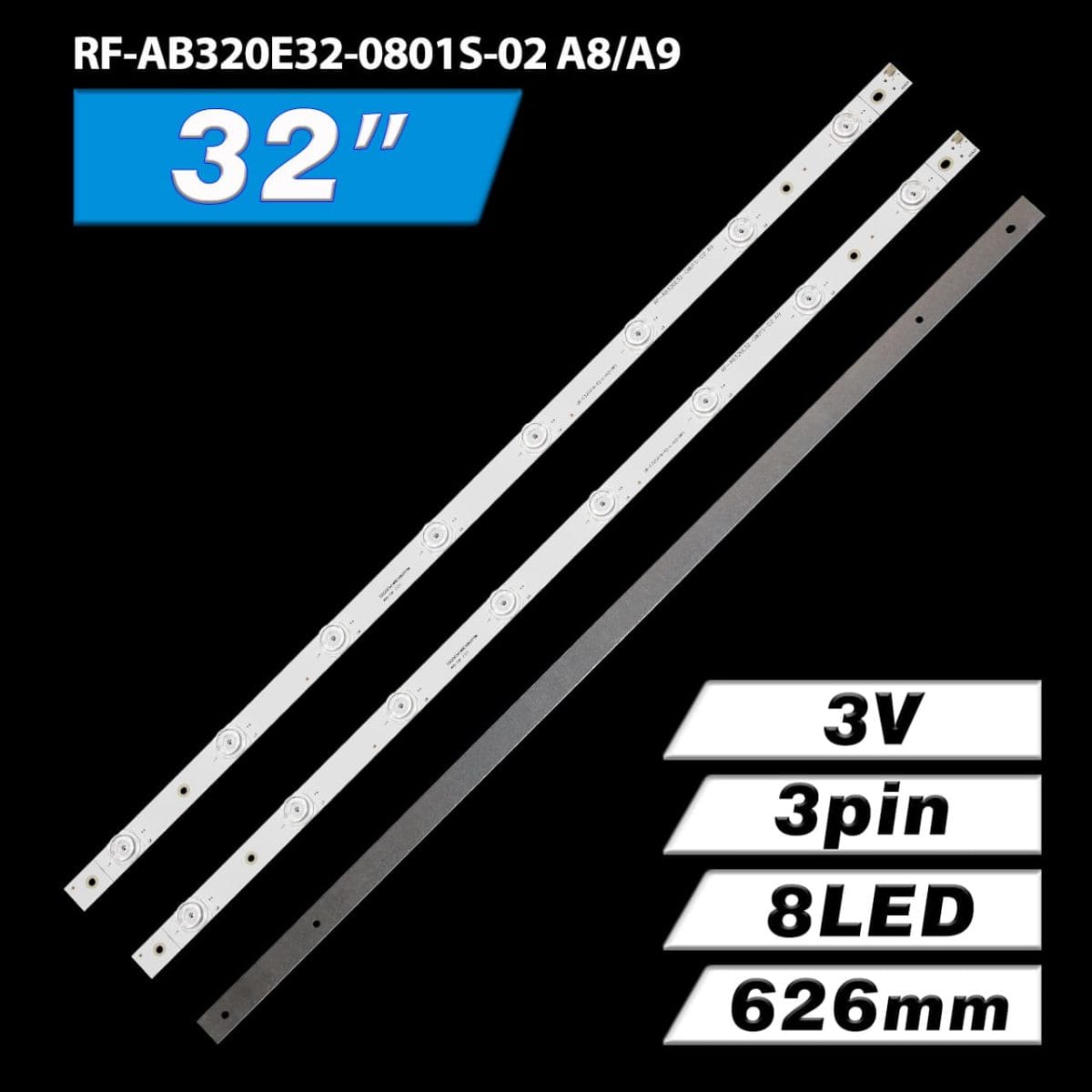

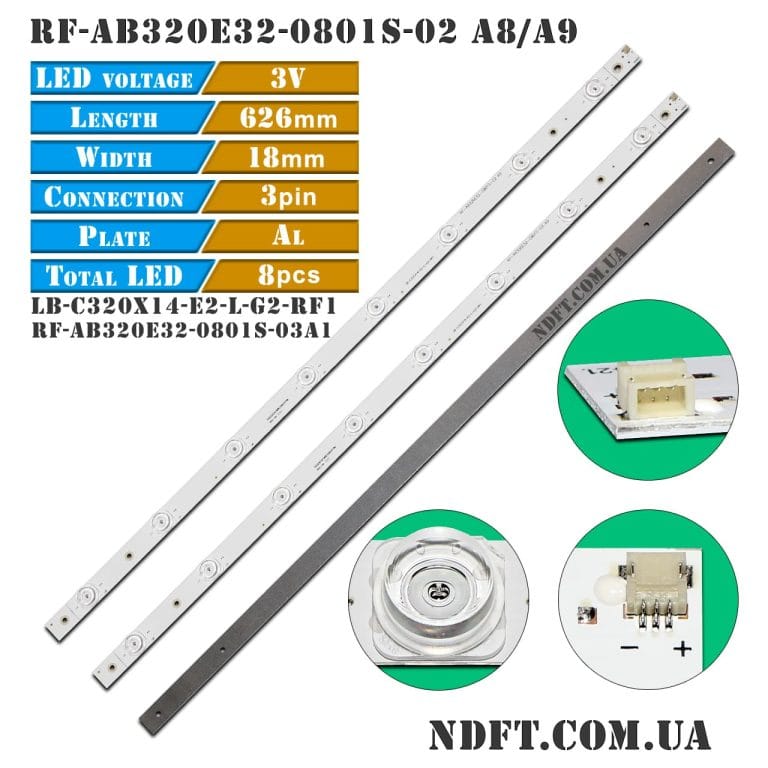

Комплект планок LED подсветки RF-AB320E32-0801S-02 A9 характеристики:

• Маркировка:
  • RF-AB320E32-0801S-02 A9
  • LB-C320X14-E2-L-G2-RF1
  • 32D2003V1W8C1B62618M
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 24 В (8S1P)
• Количество светодиодов на каждой планке: 8 шт.
• Высота планки (подложка + линза): 9 мм
• Диагональ экрана: 32″
• Диаметр светорассеивателя: 17 мм
• Длина каждой планки: 626 мм
• Количество контактов на разъеме: 3
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами крепежных отверстий: 68-458-69 мм
• Расстояние между центрами светодиодов: 79-78-78-75-78-78-79 мм
• Расстояние между центром 1-го и последнего LED: 545 мм
• Тип светорассеивателя: вогнутый
• Ширина подложки планок: 18 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги RF-AB320E32-0801S-02 A9:

• RF-AB320E32-0801S-03A1
• RF-AB320E32-0801S-03 A1
• RF-AB320E32-0801S-02 A8
• LB-C320X13-E7-A-G2-RF1
• LB-C320X13-E7-H-G1-RF1
• TJ88K5000000
• TJ91K5000000

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• TP.SIS231.P83 C13116 (Main Board)
• C320EX14-E2-A
• C320X14-E2-A
• M320X13-E4H
• MT3151A05-5-XC-5
• T320XVN02.0 и других.

Совместимость с моделями телевизоров диагональю 32″:

• Bravis: LED-32D1200B
• Dexp: H32B7000, H32B7000C
• Rubin: RB-32SD8
• Saba: LED32TC2300E
• United: LED32B16 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

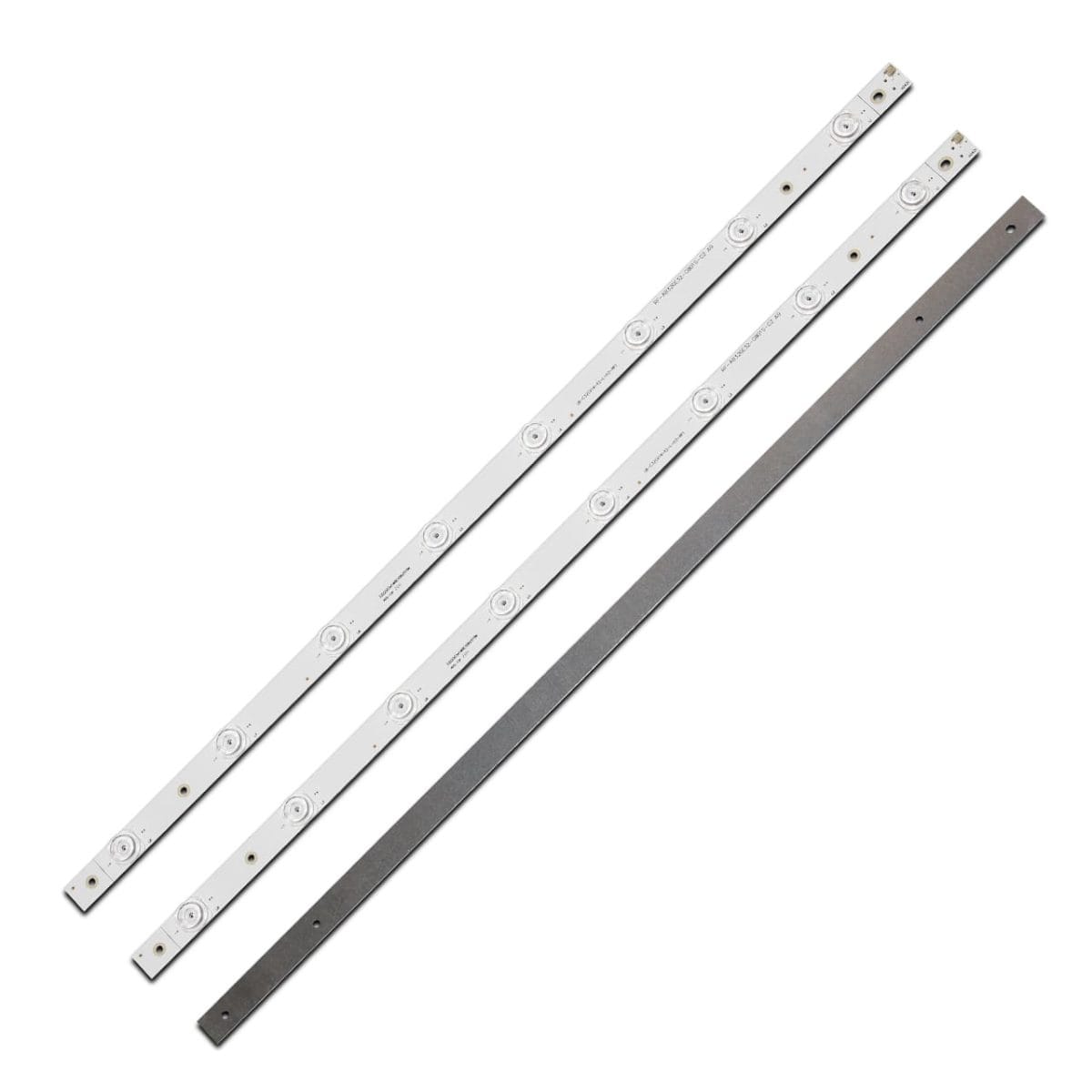

Полный комплект состоит из трёх планок:

• RF-AB320E32-0801S-02 A8 A9 (RF-AB320E32-0801S-03A1, LB-C320X14-E2-L-G2-RF1, LB-C320X13-E7-H-G1-RF1) – 3 шт.

Цена указана за полный комплект из трёх светодиодных планок.
