RF-AZ320023SE30-0701 A4 546mm 7LED (CRH-CG32DF30300207949REV1.0) – Комплект LED подсветки TV 32″

Артикул: 1460442

320.25

320.25 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
3 Человек сейчас смотрят этот товар!

Описание

Полный комплект состоит из двух планок:

  • RF-AZ320023SE30-0701 A4 – 2 шт.

Цена указана за полный комплект из двух светодиодных планок.

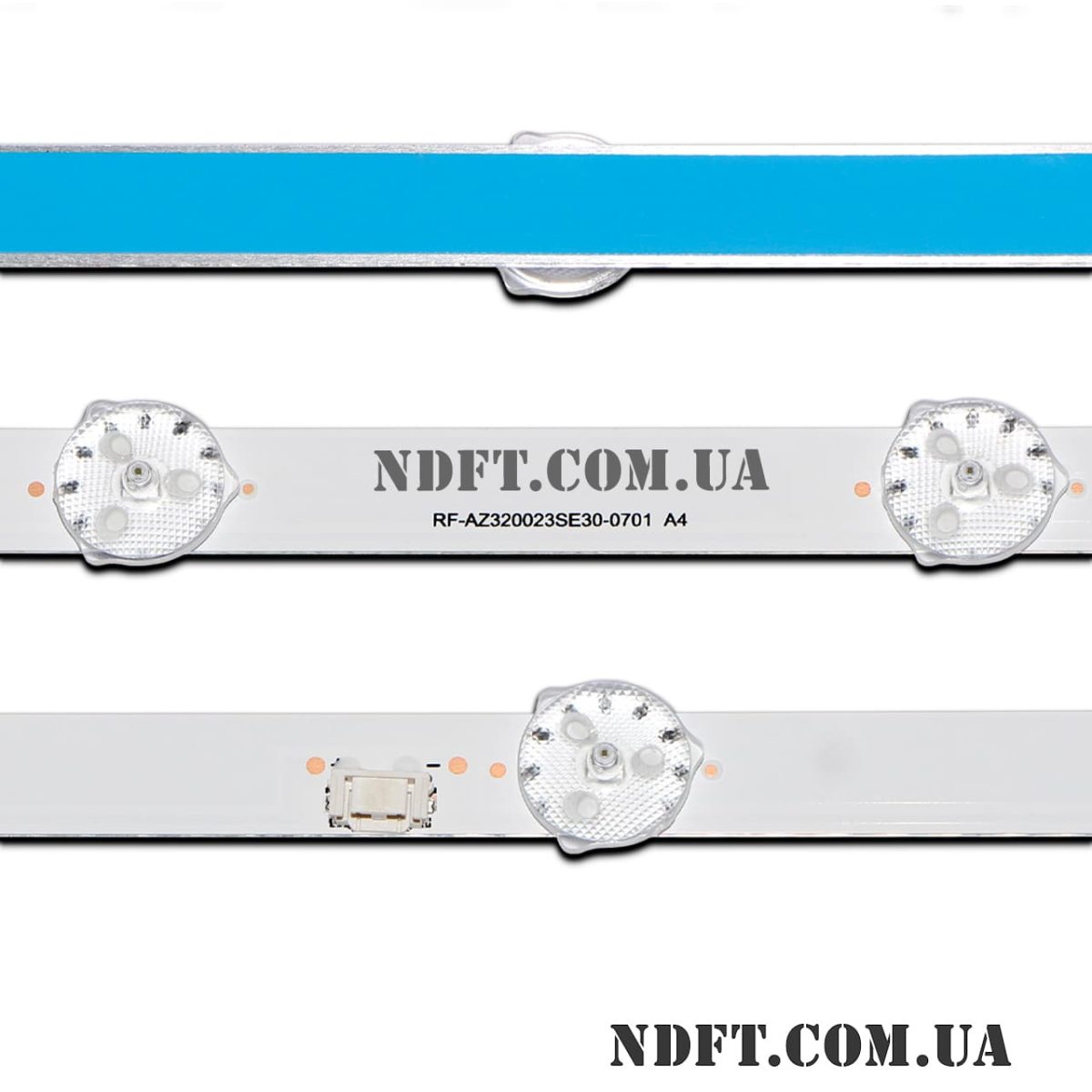

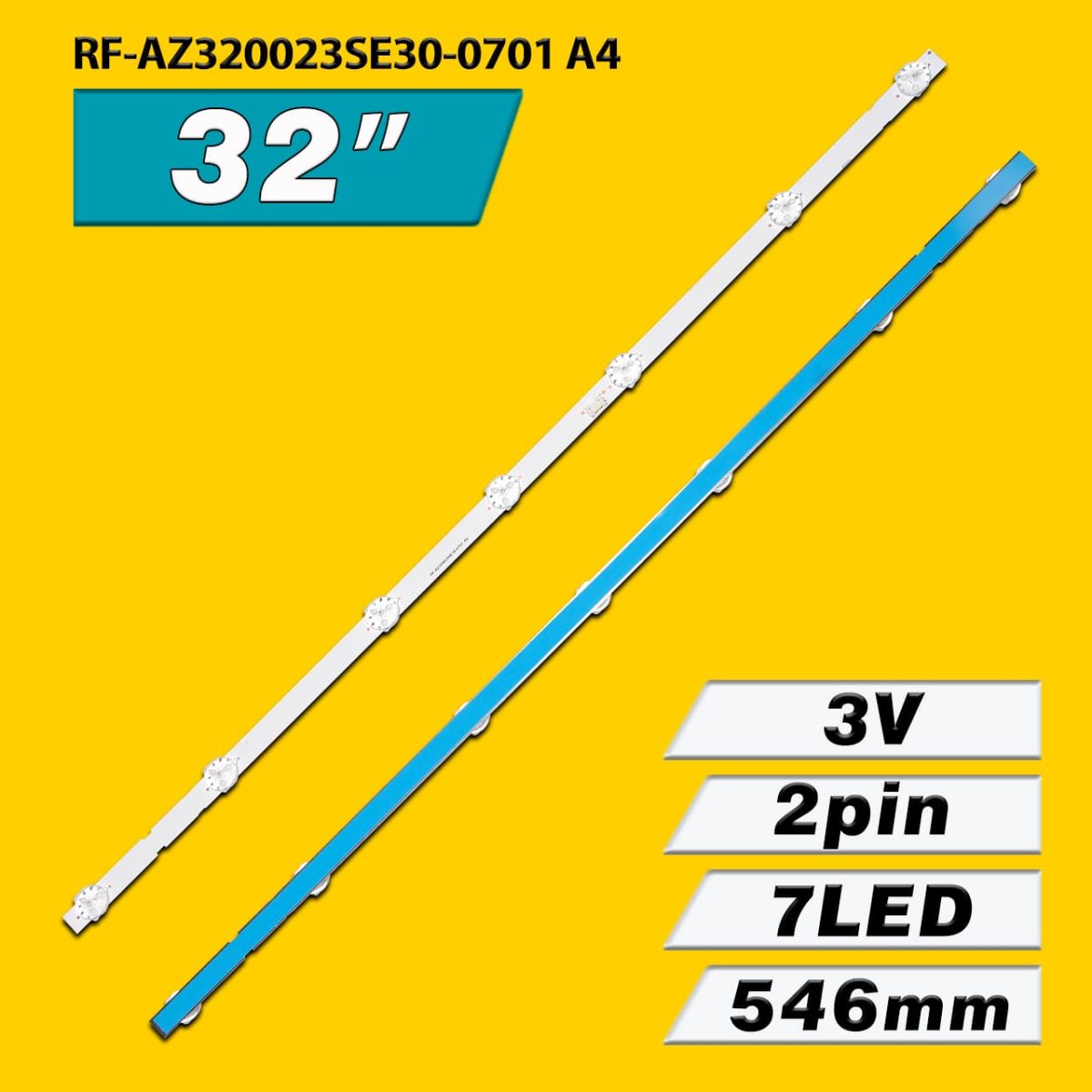

Комплект планок LED подсветки RF-AZ320023SE30-0701 A4 характеристики:

  • Маркировка:
    • RF-AZ320023SE30-0701 A4
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 21 В (7S1P)
  • Количество светодиодов на каждой планке: 7 шт.
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 32″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки: 546 мм
  • Количество контактов на разъеме: 2
  • Материал подложки: алюминий + теплопроводный скотч
  • Расстояние между центрами светодиодов: 81-101-76-76-101-81 мм
  • Расстояние между центром 1-го и последнего LED: 515 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок:
    • В узкой области: 9,5 мм
    • В широкой области: 12 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

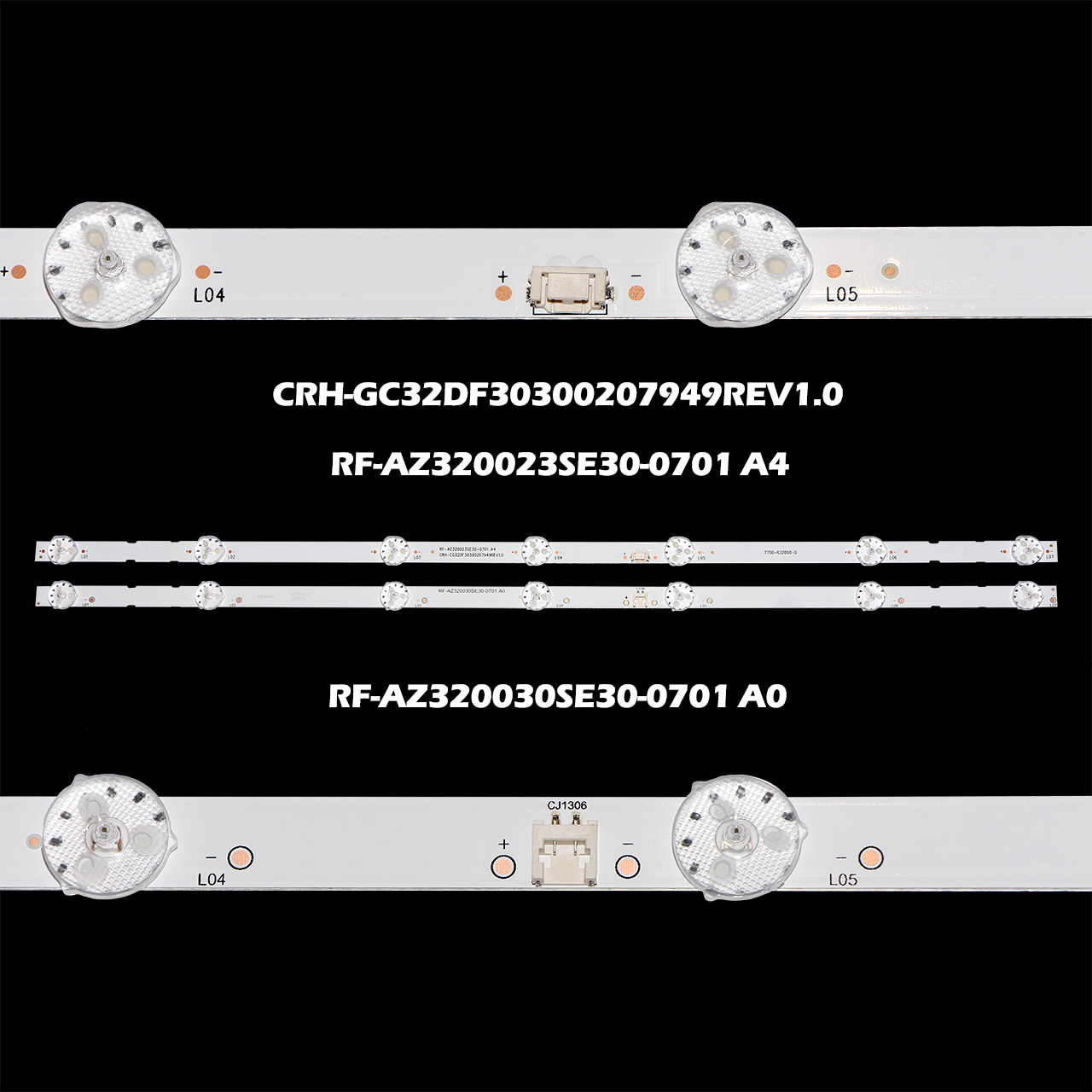

Аналоги RF-AZ320023SE30-0701 A4:

  • RF-AZ320023SE30-0701 A3
  • CRH-CG32DF30300207949REV1.0
  • JL.D32071330-001CS-M (расстояние между центрами светодиодов: 86 мм)
  • RF-AZ320E30-0701S-10 A1 (расстояние между центрами светодиодов: 86 мм)
  • ShineOn 2D03767 Rev.F S0180 (с доработкой)
  • ShineOn M08-SL32030-0701N-3767F (587mm, шаг LED: 85-90-90-90-90-85 мм)
  • RF-AZ320030SE30-0701 A0 (с доработкой)
  • CW-32C2X7-546W14-M01 6501L546000020
  • YAL13-0073030D-14
  • YAL13-00730300-19
  • YAL13-00730300-22
  • 7700-632000-D102
  • 7700-632000-D570
  • 7700-632000-D830
  • 7700-632000-D940

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • V320BJ8-1Q01
  • V320BJ8-Q01(C1)
  • SDL320HYQD0F32
  • SDL320HY(QDO-F05)
  • HV320WHB-F85 и других.

Совместимость с моделями телевизоров диагональю 32″:

  • Aiwa: 32LE8020
  • Allview: 32ATC5500-H/1, 32EPLAY6100-H/1, 32ATC550, 32EPLAY6100H1
  • Arcelik: 132A670A
  • Beko: B32A670A
  • Coocaa: 32U2011G
  • Harper: 32R720T
  • Grundig: 32GEH6930, 32GDH5950B, 32GEH6950, 32GEH6955B, 32GHB5026, 32GDH5600B
  • LG: 32LMC
  • JVC: LT-32CF600
  • Metz: 32TB2000, 32MTB2000, 32E2X11A
  • Noblex: DM32X7000
  • OK: ODL32662HNTIB
  • Philco: PTV32E20, PTV32E21, Ptv32e21dswn, Ptv32e20dsgwa, PTV32E20AGB
  • Skyworth: 32E6, 32S330, 32E20, 32X6, 32K5C, 32X32E360, 32TB5000, 32E30, 320E69, 32E381S, 32E1A, 32E1C, 32E2A, 32K5D, 32E361S
  • Tesla: 32S317BH, 32S605BHS и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
