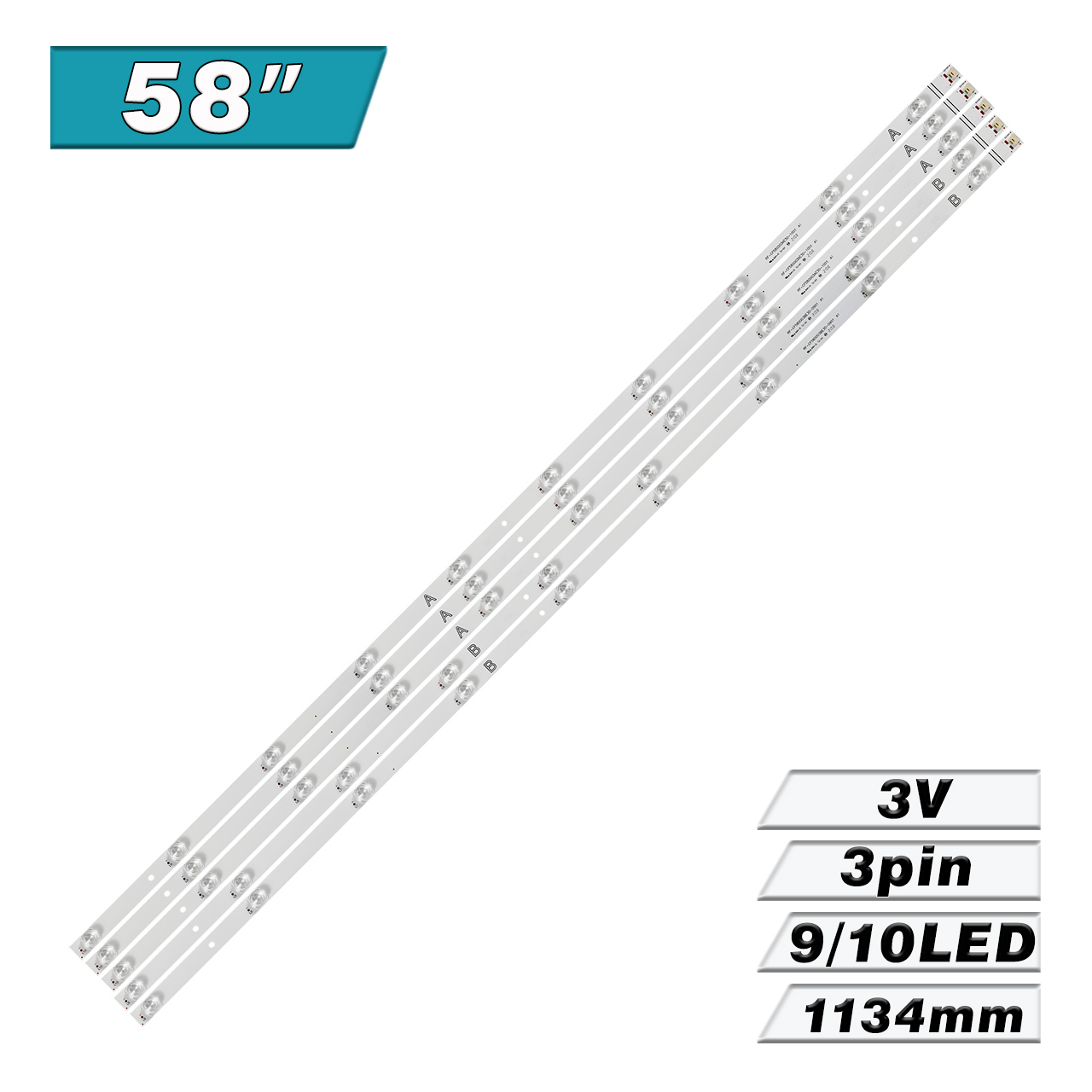

LED подсветка TV 58″ RF-CF580003AE30-1001 A1 + RF-CF580003BE30-0901 A1 (10LED/9LED 1134mm 3V) – цена указана за комплект из 5-ти светодиодных планок.
Полный комплект состоит из 5-ти планок:
- RF-CF580003AE30-1001 A1 (10LED 1134mm 3V) – 3 шт.
- RF-CF580003BE30-0901 A1 (9LED 1134mm 3V) – 2 шт.
Комплект планок LED подсветки RF-CF580003AE30-1001 A1 + RF-CF580003BE30-0901 A1 характеристики:

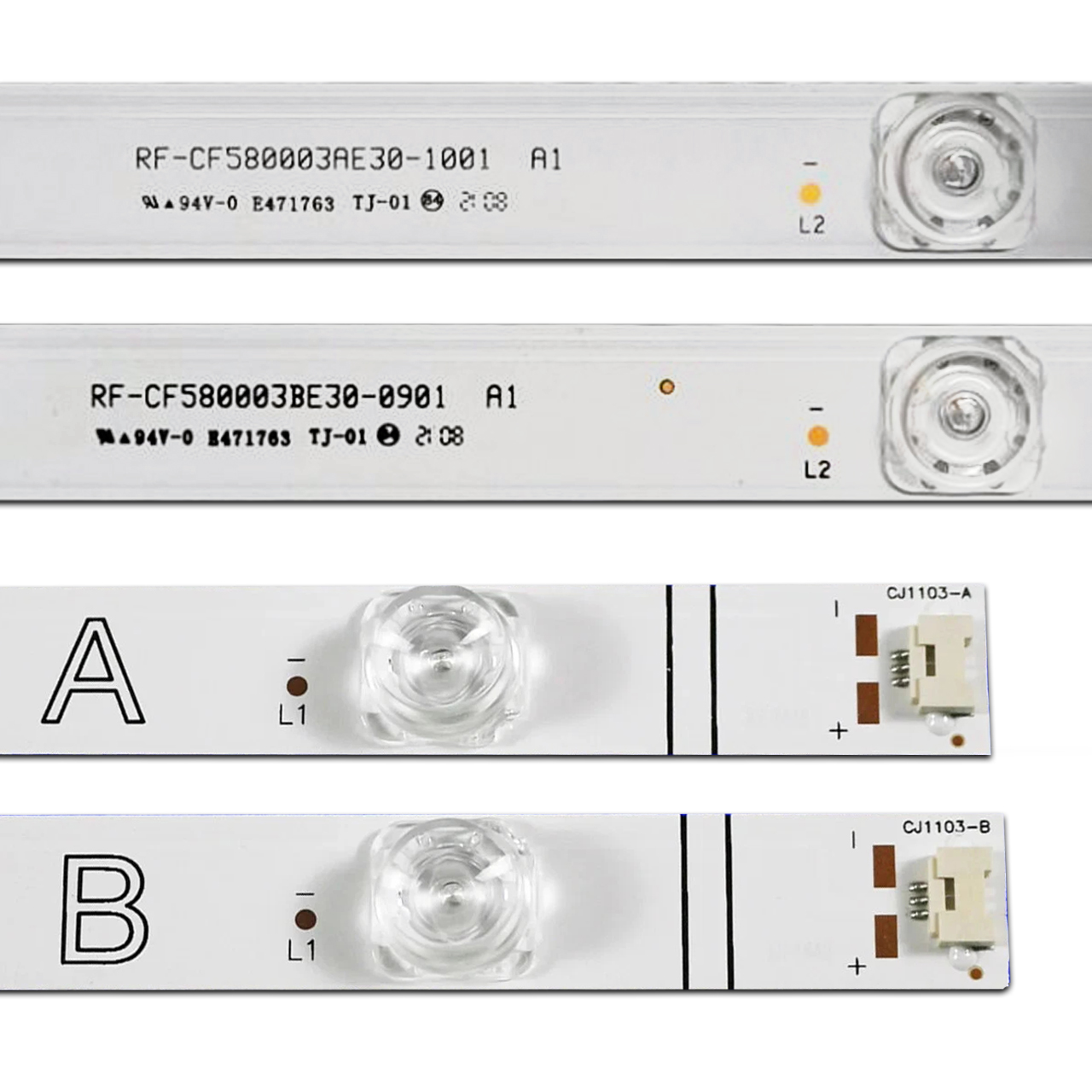

- Маркировка:
- RF-CF580003AE30-1001 A1
- RF-CF580003BE30-0901 A1
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки:
- A тип: 30 В (10S1P)
- B тип: 27В (9S1P)
- Количество светодиодов на каждой планке:
- A тип: 10 шт.
- B тип: 9 шт.
- Высота планки (подложка + линза): 8 мм
- Диагональ экрана: 58″
- Диаметр светорассеивателя: ▣15 мм
- Длина каждой планки: 1134 мм
- Количество контактов на разъеме: 3pin (+N−)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- A тип: 455-445 мм
- B тип: 904 мм
- Расстояние между центрами светодиодов:
- A тип: 112-123-120-120-118-120-120-122-112 мм
- B тип: 137-136-132-128-128-131-136-136 мм
- Расстояние между центром 1-го и последнего LED: 1067 мм
- Тип светорассеивателя: вогнутый
- Ширина подложки планок: 17 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги RF-CF580003AE30-1001 A1 + RF-CF580003BE30-0901 A1:
Применяются для ремонта телевизоров в следующих панелях матриц (маркировки панелей и матриц):
- VES580QNZT-N2-Z01 и других.
Совместимость с моделями телевизоров диагональю 58″:
- JVC: LT-58VA8035, LT-58VU6255, LT-58VA8000, LT-58VU8055
- Hitachi: 58HL7200
- Regal: 58R66U01
- Telefunken: D58U660N1CW
- Toshiba: 58UA3A63DG, 58UK4B63DB, 58UA6B63DG, 58UL4C63DT, 58UA4B63DG
- Vestel: 58UA9630, 58UA9600, 58UA9631, 58UA9740, 58580DLB и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
- Данный тип планок от партии к партии может поставляться в виде цельных или составных частей, для удобства транспортировки.
