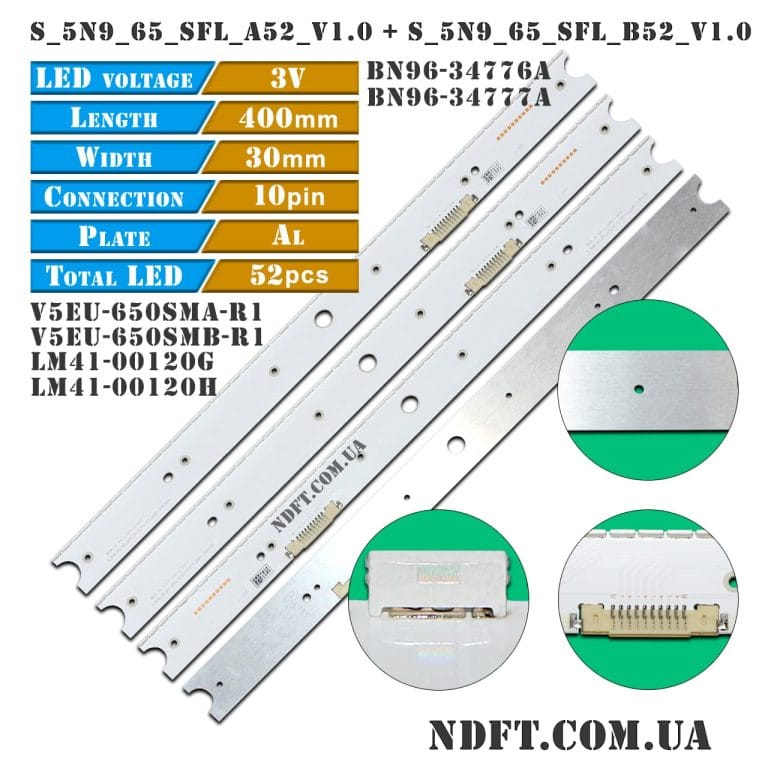

Комплект планок LED подсветки S_5N9_65_SFL_A52_V1.0 S_5N9_65_SFL_B52_V1.0 (BN96-34776A, BN96-34777A) характеристики:

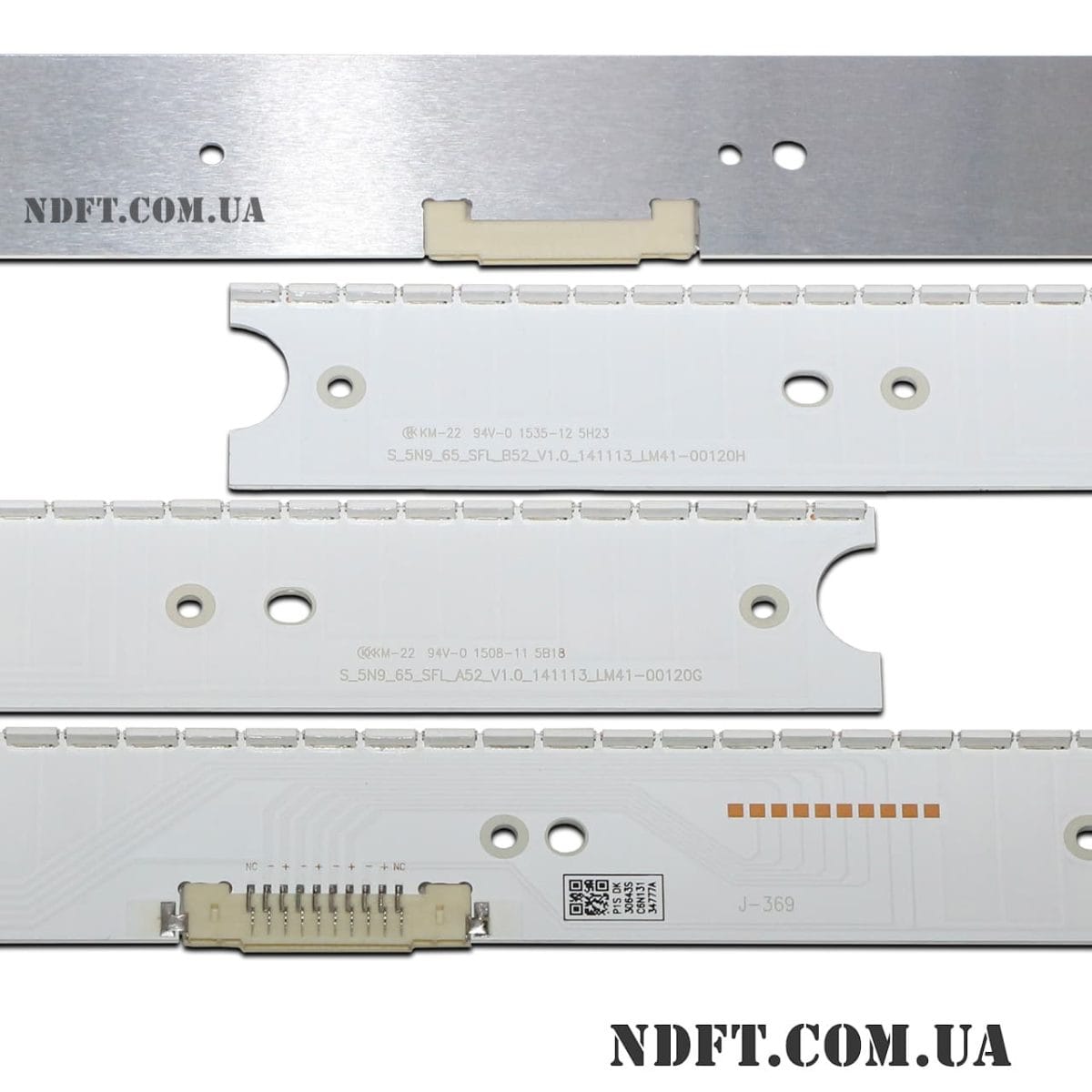

- Маркировка:
- S_5N9_65_SFL_A52_V1.0_141113-LM41-00120G (BN96-34776A)
- S_5N9_65_SFL_B52_V1.0_141113-LM41-00120H (BN96-34777A)
- Рабочее напряжение одного светодиода: 3 В (blue)
- Высота планки (подложка + линза): 4 мм
- Диагональ экрана: 65″
- Длина каждой планки: 400 мм
- Количество контактов на разъеме: 10
- Количество светодиодов на каждой планке: 52 шт. (4 группы по 13 шт.)
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 62-18-70-40-40-70-8-67 мм
- Расстояние между центрами светодиодов: 8 мм
- Расстояние между центром 1-го и последнего LED: 391 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш×В): 7×3×1 мм
- Ширина подложки планок: 30 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги S_5N9_65_SFL_A52_V1.0 S_5N9_65_SFL_B52_V1.0 (BN96-34776A, BN96-34777A):
- S_5N9_65_SFL_A52_V1.1_151013-LM41-00172U, S_5N9_65_SFL_A52_V1.1
- S_5N9_65_SFL_B52_V1.1_151013-LM41-00172T, S_5N9_65_SFL_B52_V1.1
- S_5N9_65_SFL_A52_V1.1_151013_LM41-00172U
- S_5N9_65_SFL_B52_V1.1_151013_LM41-00172T
- LM41-00172U, LM41-00172T
- V5EU_650SMA_R1 (V5EU-650SMA-R1)
- V5EU_650SMB_R1 (V5EU-650SMB-R1)
- S_5N9_65_SFL_A52_V1.0-LM41-00172G
- S_5N9_65_SFL_B52_V1.0-LM41-00172H
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- BN95-01961A
- CY-XJ065FLLV1H
- CY-XJ065FLLV2H
- CY-QJ065FLLV3F
- CY-QJ065FLLV1H и других.
Совместимость с моделями телевизоров Samsung диагональю 65″:
- Samsung: UE65JS8500, UE65JS9000, UE65JS9800, UN65JS850, UN65JS8500, UN65JS9000, UA65JS9800, UA65JS9800JXXZ, UN65JS850D, UN65JS850DFXZA, UN65JS8500FXZA, UN65JS8500FXZC, UN65JS9000FXZA, UE65JS9500, UE65JS850D, UA65JS8000WXXY, UA65JS8000, UA65JS9000, UE65JS9000T и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

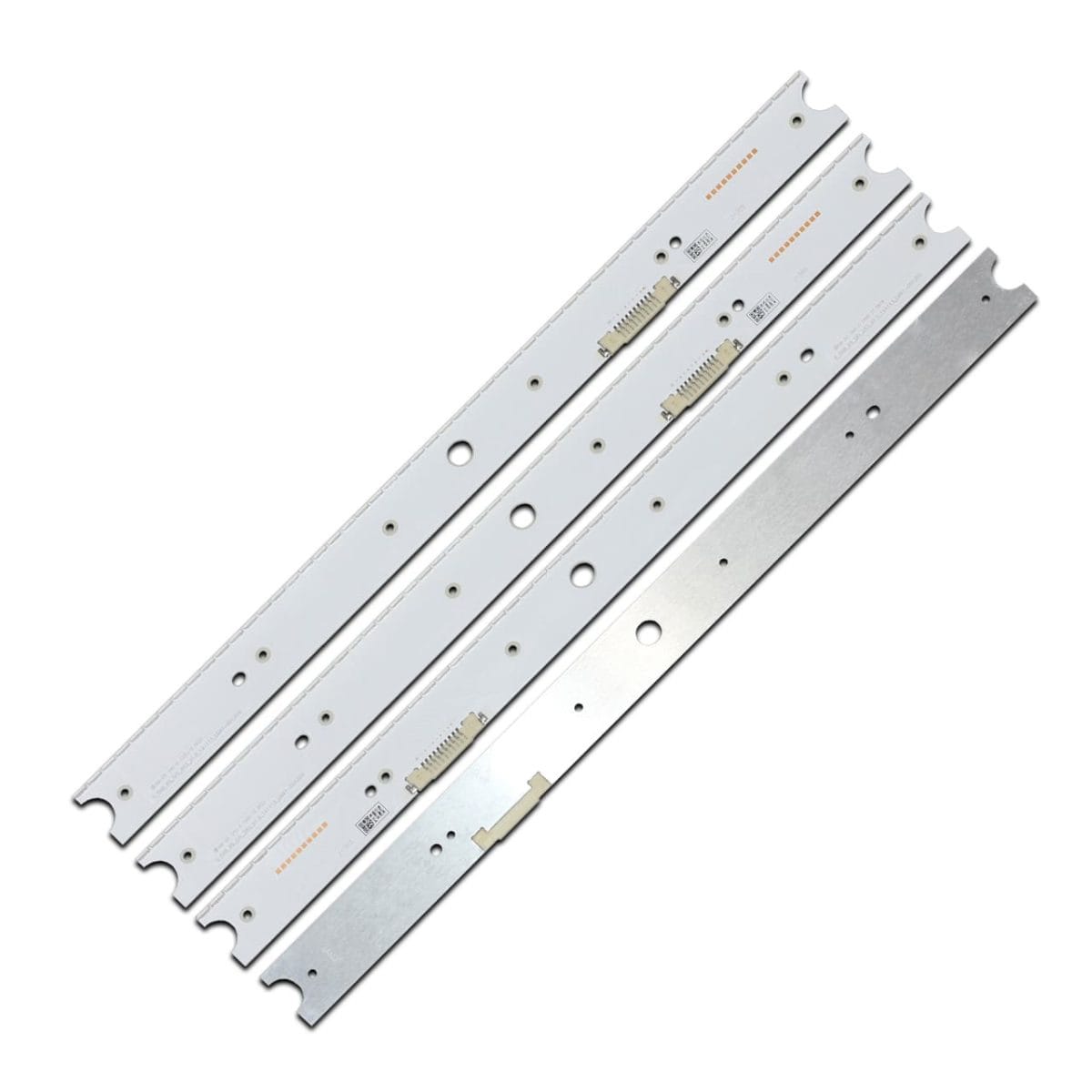

Полный комплект состоит из 4-х планок (по 2 шт. каждого вида):
- S_5N9_65_SFL_A52_V1.0-141113-LM41-00120G (BN96-34776A, V5EU-650SMA-R1) – 2 шт.
- S_5N9_65_SFL_B52_V1.0-141113-LM41-00120H (BN96-34777A, V5EU-650SMB-R1) – 2 шт.
Цена указана за полный комплект из 4-х светодиодных планок.
