S1A8-500SM0-R0 (50AU8K BN96-52597A REV00, LM41-01041A, AU8K/9K-STC500AF7-7020-2IN1-40LEDs-REV1.0, AU8/9K_E0 DFM_S40(1)_R1.2) – Комплект планок LED подсветки для телевизоров Samsung 50″

Комплект планок LED подсветки S1A8-500SM0-R0 (50AU8K BN96-52597A REV0, LM41-01041A) характеристики:

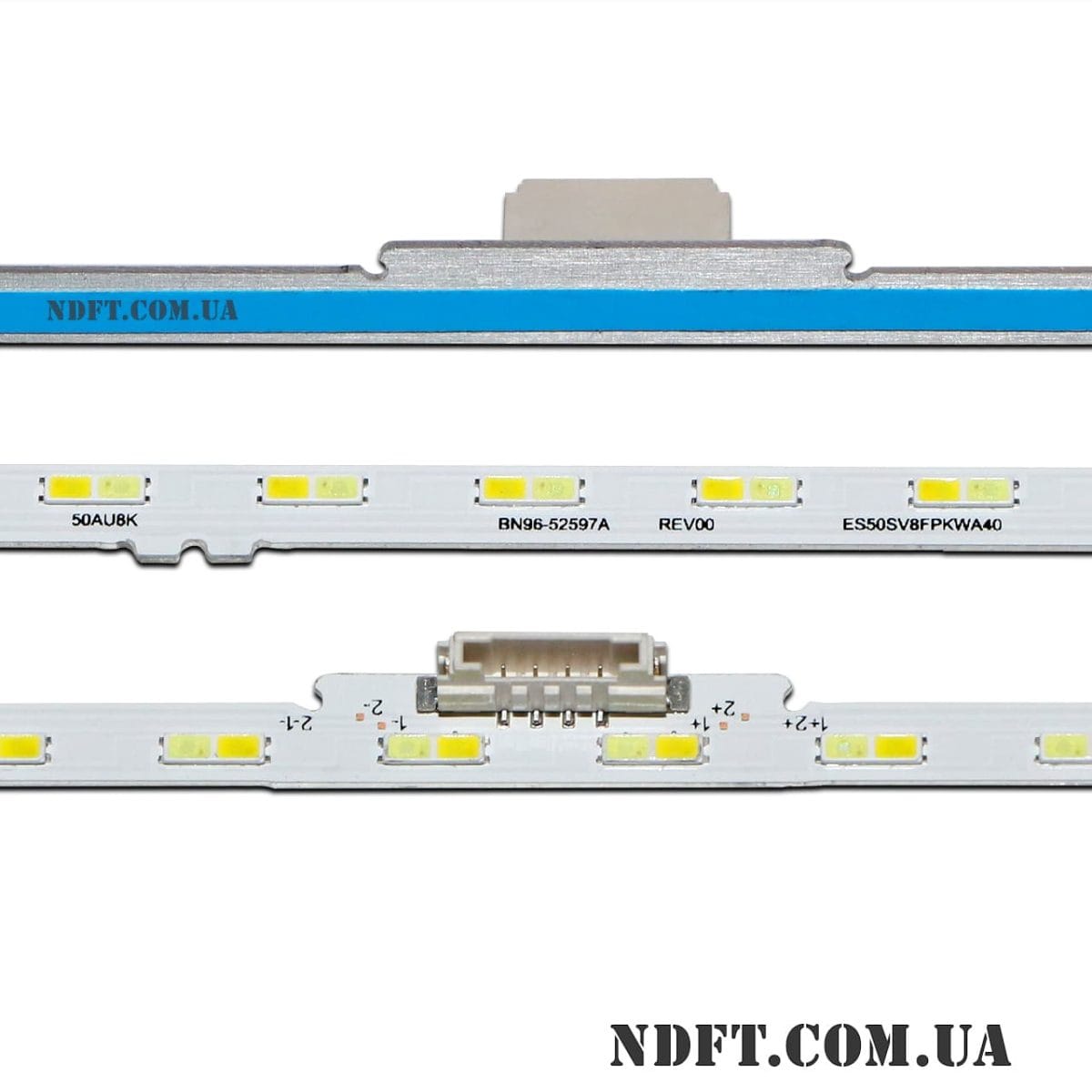

• Маркировка:
  • S1A8-500SM0-R0
  • 50AU8K BN96-52597A REV00
  • ES50SV8FPKWA40
• Рабочее напряжение одного светодиода: 3 В (2×3V 2in1 blue/white)
• Общее напряжение группы: 120 В (40S1P)
• Высота планки (подложка + линза): 2 мм
• Диагональ экрана: 50″
• Длина каждой планки: 544 мм
• Количество контактов на разъеме: 4
• Количество светодиодов на (каждой) планке: 40 шт. (2 группы по 40 шт.)
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами светодиодов: 14 мм
• Расстояние между центром 1-го и последнего LED: 534 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш): 7×2 мм (7020)
• Ширина подложки планок:
  • В узкой области: 5 мм
  • В широкой области: 7 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги S1A8-500SM0-R0 (50AU8K BN96-52597A REV0):

• AU8K/9K_STC500AF7_7020_2IN1_40LEDs_REV1.0_201020
• AU8K/9K-STC500AF7-7020-2IN1-40LEDs-REV1.0-201020
• AU8/9K_E0 DFM_S40(1)_R1.2
• AU8/9K-E0 DFM-S40(1)-R1.2
• LM41-01041A/C

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• BN61-17491A005 (радиатор)
• BN61-17491A (радиатор)
• CY-SA050HGAV4H
• CY-SA050HGPY1V
• CY-SA050HGAY1V
• BN96-52841B
• T500QVN04.5 и других.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

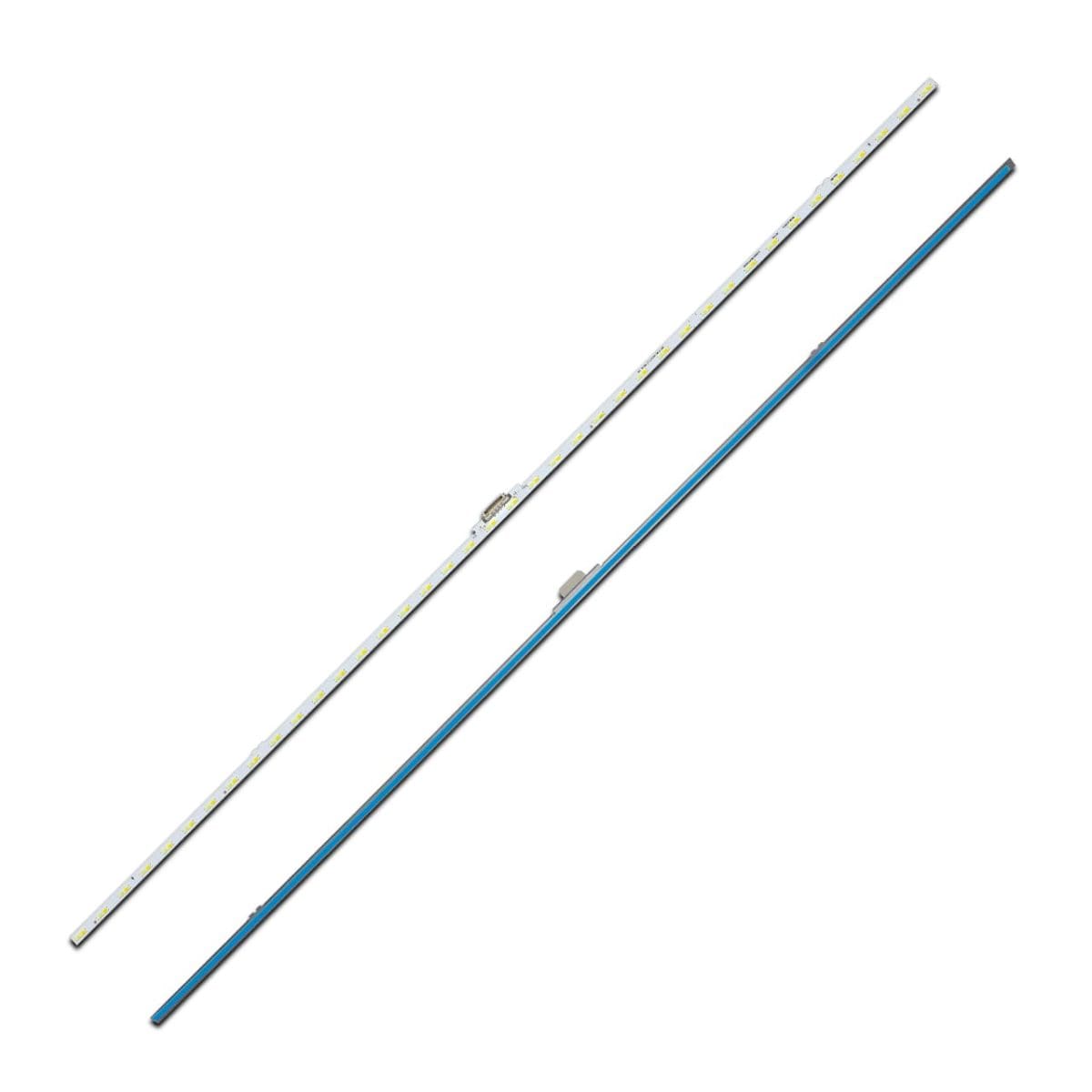

Полный комплект состоит из двух планок:

• S1A8-500SM0-R0 (50AU8K BN96-52597A REV0, LM41-01041A) – 2 шт.

Совместимость с моделями телевизоров Samsung диагональю 50″:

• Samsung: 50AU8K, GU50AU8079U, GU50AU9079U, GU50AU9089U, GU50BU8079U, GU50BU8579U, GU50BU8589U, GU50CU8079U, GU50CU8579U, GU50CU8589U, HG50AU800A, HG50AU800E, HG50AU800EU, HG50AU800N, HG50AU800NF, HG50BU800, HG50BU800A, HG50BU800E, HG50BU800EU, KU50UA8000, KU50UC8000, TU50CU8000K, TU50CU8005K, TU50CU8075U, TU50CU8500K, TU50CU8505K, TU50CU8510K, TU50CU8575U, UA50AU8000, UA50AU8080, UA50AU8100, UA50AU8100U, UA50AU8800, UA50AU9000U, UA50AU9000W, UA50BU8000, UA50BU8080, UA50BU8100, UA50BU8100K, UA50BU8100U, UA50BU8500, UA50BU8500K, UA50BU8500U, UA50BU8500W, UA50CU8000, UA50CU8500K, UE50AU7025K, UE50AU7170, UE50AU7500U, UE50AU8000, UE50AU8000U, UE50AU8005K, UE50AU8070U, UE50AU9000U, UE50AU9010U, UE50AU9070U, UE50AU9072U, UE50AU9079U, UE50AU9080U, UE50BU8000K, UE50BU8000U, UE50BU8002K, UE50BU8005K, UE50BU8070U, UE50BU8072U, UE50BU8100U, UE50BU8500K, UE50BU8500U, UE50BU8502K, UE50BU8505K, UE50BU8510K, UE50BU8510U, UE50BU8570U, UE50BU8572U, UE50BU8575U, UE50BU8580U, UE50BU8582U, UE50CU8000K, UE50CU8000U, UE50CU8002K, UE50CU8070U, UE50CU8072U, UE50CU8100U, UE50CU8500K, UE50CU8500U, UE50CU8510K, UE50CU8510U, UE50CU8570U, UE50CU8572U, UE50CU8580U, UN50AU8000, UN50AU8200K, UN50AU9000G, UN50AU9000K, UN50BU8000G, UN50BU8000K, UN50BU8000P, UN50BU8200G, UN50BU8200K, UN50BU8200P, UN50CU8000B, UN50CU8000F, UN50CU8000G, UN50CU8000P и другими.
