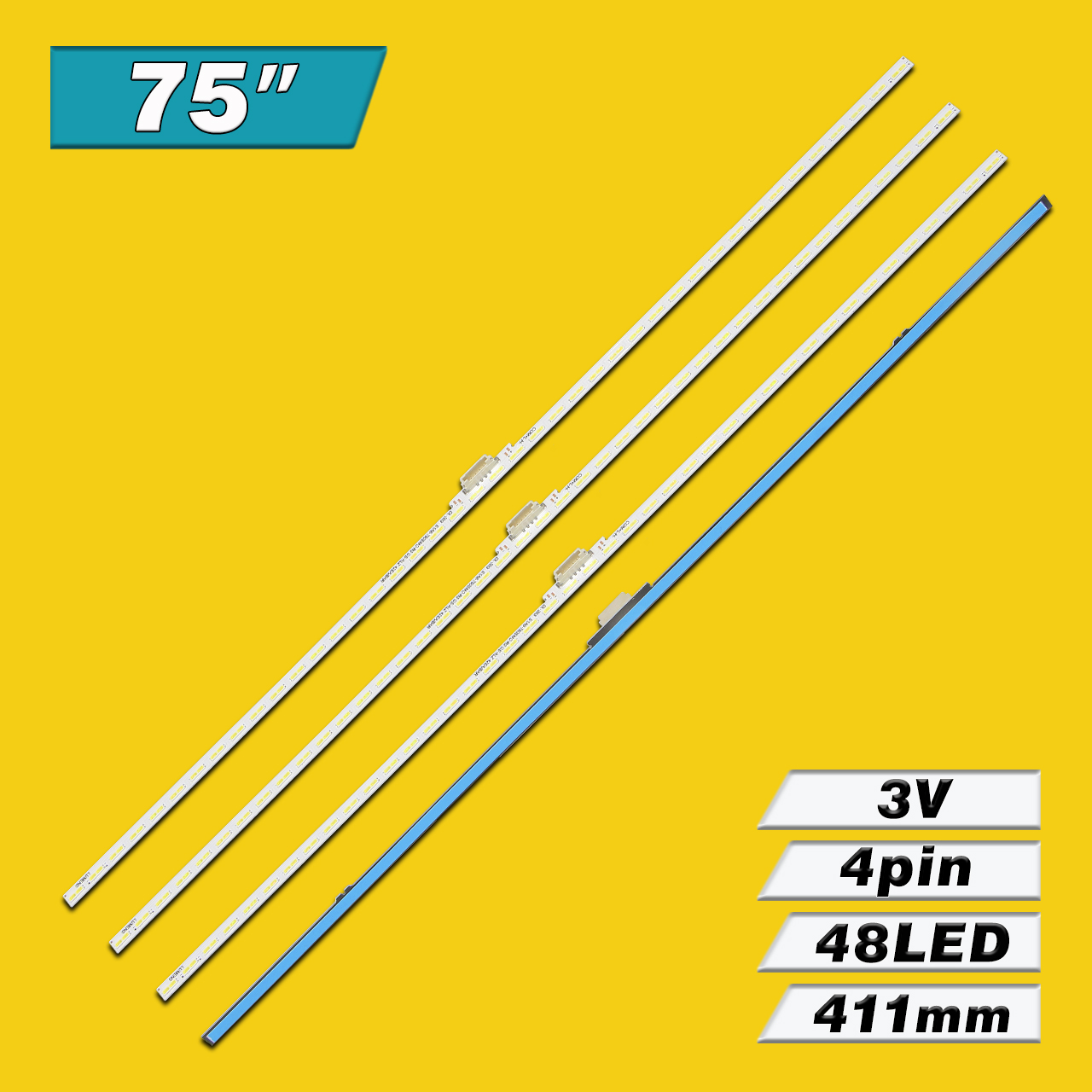

Полный комплект состоит из 4-х планок:
- S1Q7-750SM0-R0 75Q60A BN96-52601A REV00 – 4 шт.
Цена указана за полный комплект из 4-х светодиодных планок.

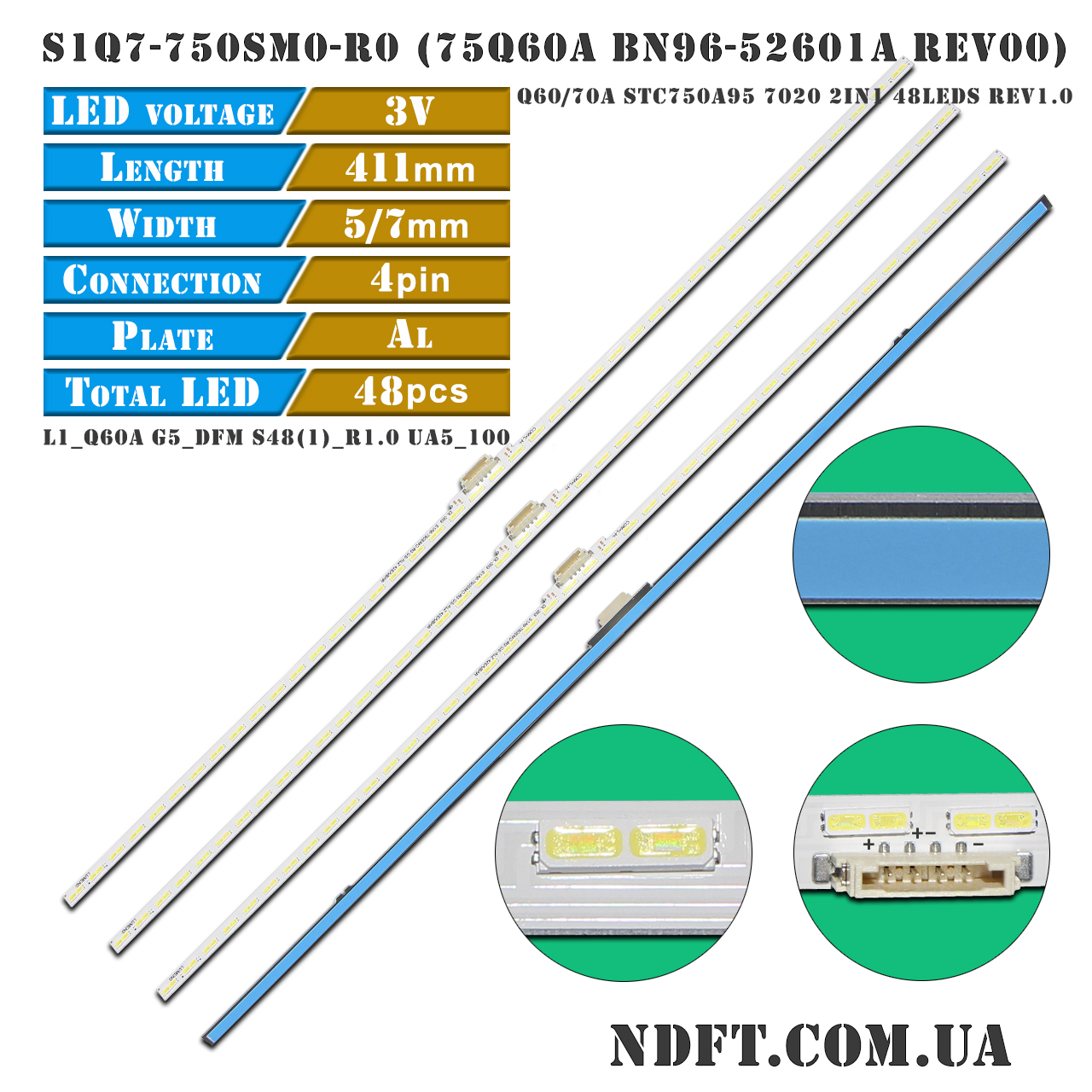

Комплект планок LED подсветки 75Q60A BN96-52601A REV00 характеристики:
- Маркировка:
- 75Q60A BN96-52601A REV00
- ES75SVQFPBGA48
- Рабочее напряжение одного светодиода: 3 В (2in1 blue/white)
- Общее напряжение группы: 144 В (2×24S1P)
- Количество светодиодов на каждой планке: 48 шт. (2 группы по 48 шт.)
- Высота планки (подложка + линза): 2 мм
- Диагональ экрана: 75″
- Длина каждой планки: 411 мм
- Количество контактов на разъеме: 4
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов: 8,5 мм
- Расстояние между центром 1-го и последнего LED: 400 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 7×2 мм (7020)
- Ширина подложки планок:
- В узкой области: 5 мм
- В широкой области: 7 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 75Q60A BN96-52601A REV00:
- S1Q7-750SM0-R0
- L1_Q60A G5_DFM S48(1)_R1.0 UA5_100 LM41-01054A
- Q60/70A_STC750A95_7020_2IN1_48LEDs_REV1.0_200914
- Q60/70A STC750A95 7020 2IN1 48LEDs REV1.0 200914 BN96-52601A
- LM41-01054C
- 21Y Q70A (радиатор)
- Y21 75Q60A/AU8.5K/AU8K
- BN61-17496A 002 (радиатор)
- Y21 060A 75 BN61-17496A 001 (радиатор)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CY-QA075HGSV1H
- CY-QA075FGHV1H
- CY-QA075HGEV1H и других.
Совместимость с моделями телевизоров Samsung диагональю 75″:
- Samsung: GQ75Q72AATXZG, GQ75Q73AATXZG, GQ75Q74AATXZG, HG75Q60AAAJXXZ, HG75Q60AAAJXZK, HG75Q60AAEUXEN, HG75Q60AAEUXXU, HG75Q60AANF, HG75Q60AANFXZA, KQ75LSA03AFXKR, KQ75LSB03AFXKR, KQ75QA70AFXKR, QA75LS03AAJXXZ, QA75LS03AAKXXA, QA75LS03AAKXXD, QA75LS03AAKXXM, QA75LS03AAUXEG, QA75LS03AAUXZN, QA75LS03AAWXXY, QA75LS03BAJXXZ, QA75LS03BAJXZK, QA75LS03BAUXEG, QA75LS03BAUXMV, QA75LS03BAUXTW, QA75LS03BAUXZN, QA75LS03BAWXZW, QA75LS03CAJXXZ, QA75Q60AAJXXZ, QA75Q60AAUXQR, QA75Q60AAUXZN, QA75Q60AAWXZW, QA75Q60ABUXQR, QA75Q70AAGXXP, QA75Q70AAJXXZ, QA75Q70AAUXEG, QA75Q70AAUXQR, QA75Q70AAUXZN, QA75Q70AAWXZW, QA75Q70BAJXXZ, QA75Q70BAKXXA, QA75Q70BAUXSA, QA75Q70BAUXTW, QA75Q70BAUXZN, QA75Q70BAWXZW, QA75Q70CAJXXZ, QA75QX1AAJXXZ, QA75QX2AAJXXZ, QA75QX3BAJXXZ, QA75QX3CAJXXZ, QE75LS03AAUXRU, QE75LS03BAUXCE, QE75LS03BAUXTK, QE75LS03BAUXUA, QE75Q60AAU, QE75Q60AAUXRU, QE75Q65A, QE75Q68AAU, QE75Q70AATXSQ, QE75Q70AAUXRU, QE75Q70AAUXUA, QE75Q70BAT, QE75Q70BATXTK, QE75Q70BAUXCE, QE75Q70BAUXUA, QE75Q75BATXXU, QE75Q77AAUXRU, QE75Q77BATXXC, QN75LS03, QN75LS03AAFXZA, QN75LS03AAFXZC, QN75LS03AAGXZD, QN75LS03ADFXZA, QN75LS03BAFXZA, QN75LS03BAFXZC, QN75LS03BAFXZX, QN75LS03BAGXZD, QN75LS03BAGXZS, QN75LS03BAKXZL, QN75LS03BDFXZA, QN75LS03BSFXZA, QN75LS03DAFXZA, QN75LS03DDFXZA, QN75Q60AAFXZA, QN75Q60AAFXZC, QN75Q60AAGXPE, QN75Q60BDFXZA, QN75Q6DAAFXZA, QN75Q70AAFXZA, QN75Q70AAFXZC, QN75Q70AAGXUG, QN75Q70AAGXZD, QN75Q70CAFXZA, QN75Q70CDFXZA, QN75Q70DAFXZA, QN75Q72AAF, QN75Q72AAFXZC, QN75Q72DDFXZA, QN75Q75AAF, QN75Q75AAFXZC, QN75Q7D, QN75Q7DA, QN75Q7DAAFXZA, QN75Q7DRAFXZA и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
