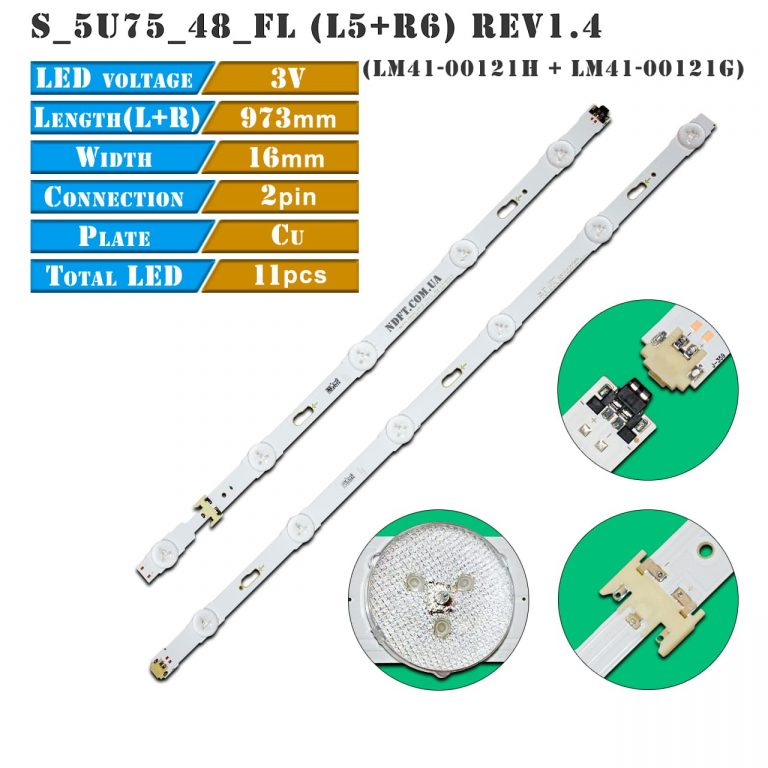

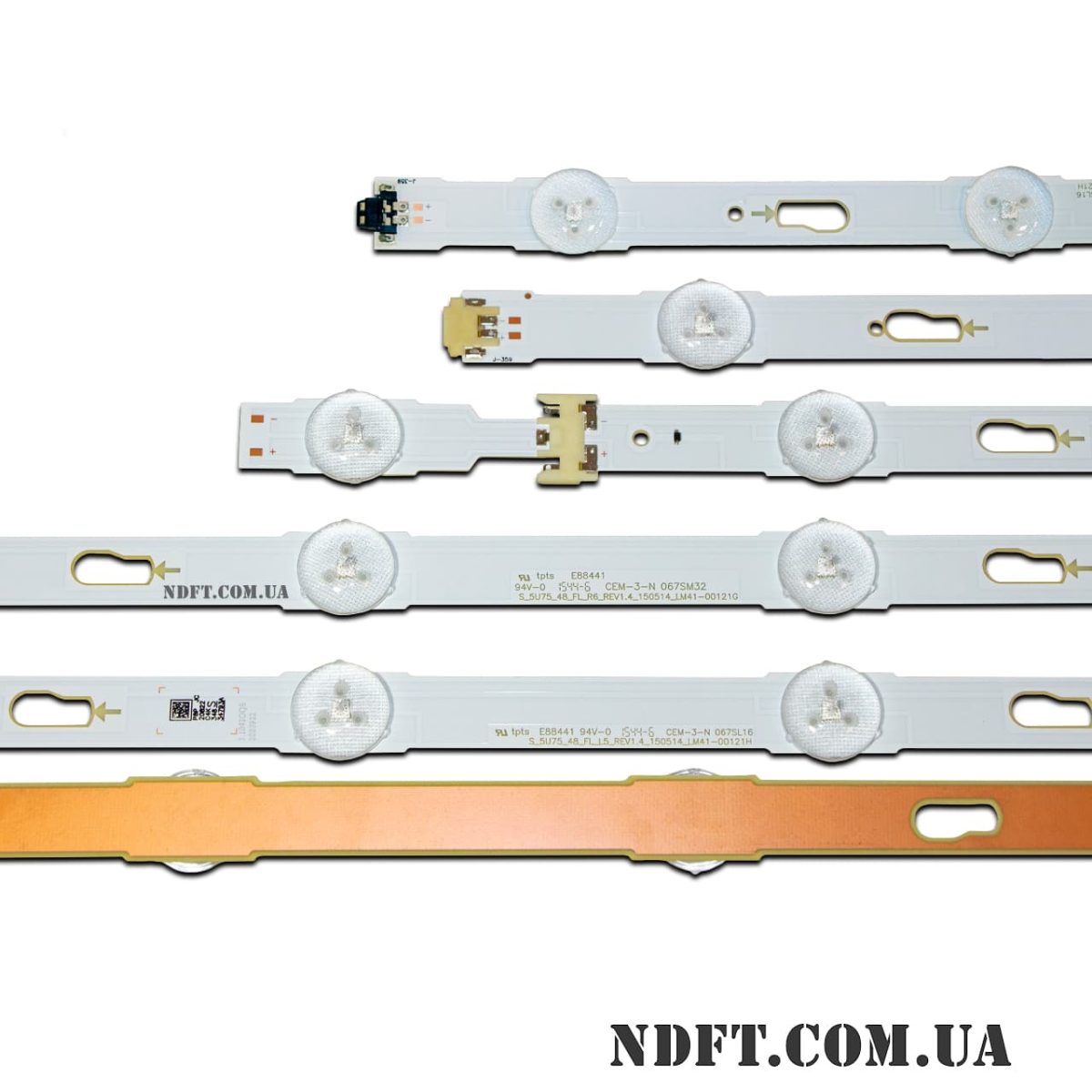

S_5U75_48_FL_L5, S_5U75_48_FL_R6 характеристики:
- Маркировка:
- S_5U75_48_FL_L5_REV1.4_150514_LM41-00121H (V5DU-480DCA-R1)
- S_5U75_48_FL_R6_REV1.4_150514_LM41-00121G (V5DU-480DCB-R1)
- Рабочее напряжение одного светодиода: 3 В
- Количество светодиодов на каждой линейке (L R): 5 6 шт.
- Диагональ экрана: 48″
- Длинна планок:
- в сборе (L R): 973 мм
- L: 442 мм
- R: 537 мм
- Ширина планок: 16 мм
- Высота планки (подложка + линза): 7 мм
- Расстояние между центрами светодиодов: 94 мм
- Количество контактов на разъеме: 2
- Тип светорассеивателя: выпуклый
- Диаметр светорассеивателя: 19 мм
- Материал подложки: фольгированный текстолит
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги S-5U75-48-FL:
- BN96-34793A, BN96-34794A
- V5DU-480DCA-R1, V5DU-480DCB-R1
- S-5U75-48-FL-L5-REV1.4-150514-LM41-00121H
- S-5U75-48-FL-R6-REV1.4-150514-LM41-00121G
- S_5U75_48_FL_L5_REV1.2_150514_LM41-00117H (LM41-00117H)
- S_5U75_48_FL_R6_REV1.2_150514_LM41-00109Z
- S-5U75-48-FL-L5-REV1.2-150514-LM41-00117A (LM41-00117A )
- S-5U75-48-FL-R6-REV1.2-150514-LM41-00109Z
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CY-GJ048HGLV1V
- CY-WJ048HGLVBV
- CY-GJ048HGLVCH и других.
Совместимость с моделями телевизоров Samsung диагональю 48″:
- Samsung: UE48JU6445WXXN, UE48JU6430UXUA, UE48JU6050U, UE48JU6530U UE48JU6400U, UE48JU6430U, UE48JU6450U, UE48JU6530U, UE48JU6600U, UE48JU6610U, UN48JU7500FXZA, UN48JU6700FXZA.TH01, UN48JU6700FXZA.UH02, UN48JU640DFXZA, UN48JU6400FXZA.UD02, UN48JU6500FXZA, HG48ND690USXZA, HG48ND690UFXZA.TH01, UN48JU640DF, UE48JU6050UXZG, UA48JU6450U, UE48JU6480U и другими.
Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводящего скотча по запросу.

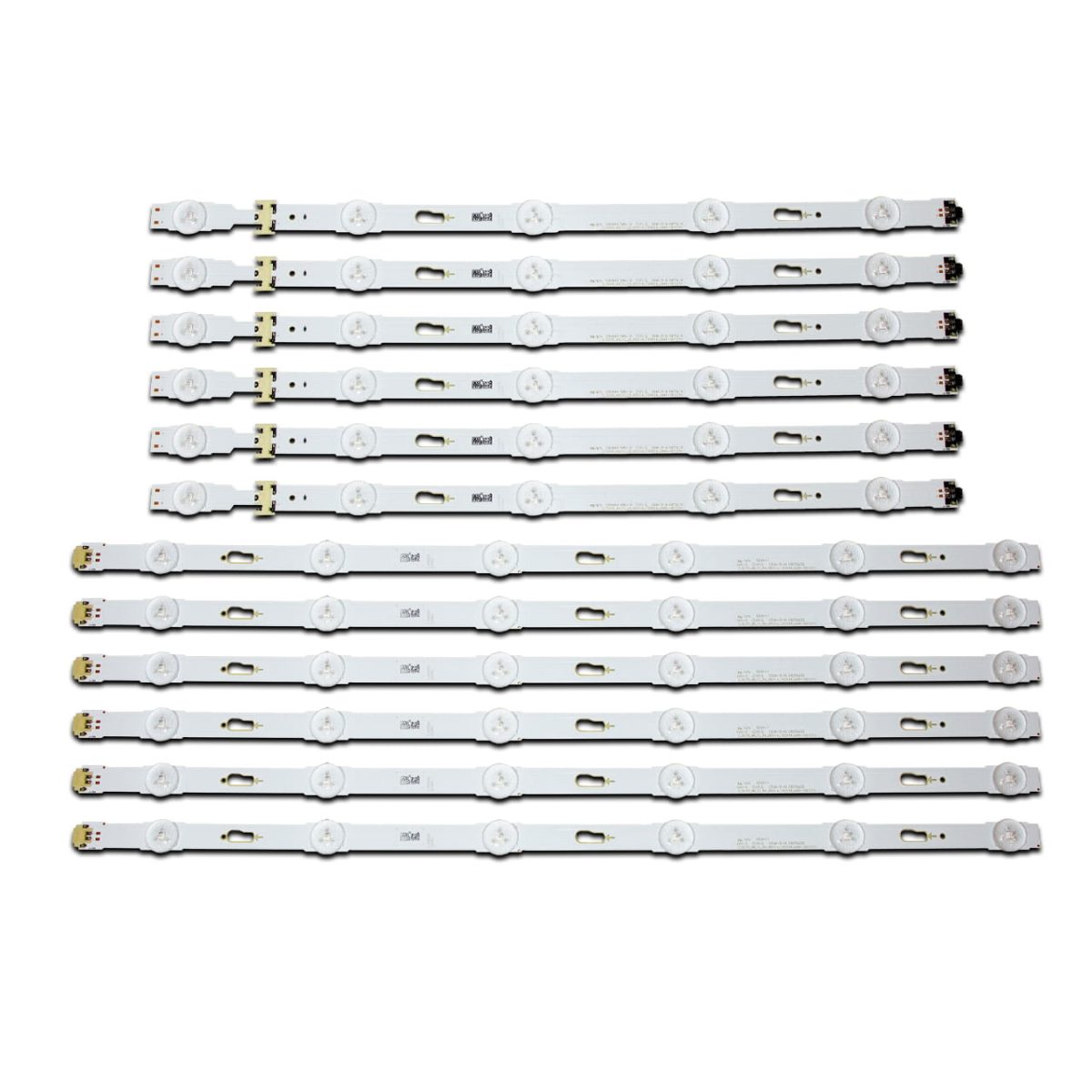

Полный комплект состоит из 12-ти планок (по 6 шт. каждого вида):
- S_5U75_48_FL_L5_REV1.4_150514_LM41-00121H (S-5U75-48-FL-L5-REV1.4) V5DU-480DCA-R1 – 6 шт.
- S_5U75_48_FL_R6_REV1.4_150514_LM41-00121G (S-5U75-48-FL-R6-REV1.4) V5DU-480DCB-R1 – 6 шт.
Цена указана за полный комплект из 12-ти планок.
