D3GE-460SMA-R2 + D3GE-460SMB-R1 (Samsung-2013SVS46-3228N1-B2-L06/R05-REV1.7, BN96-28768A, BN96-28769A) – Комплект планок LED подсветки для телевизоров 46″

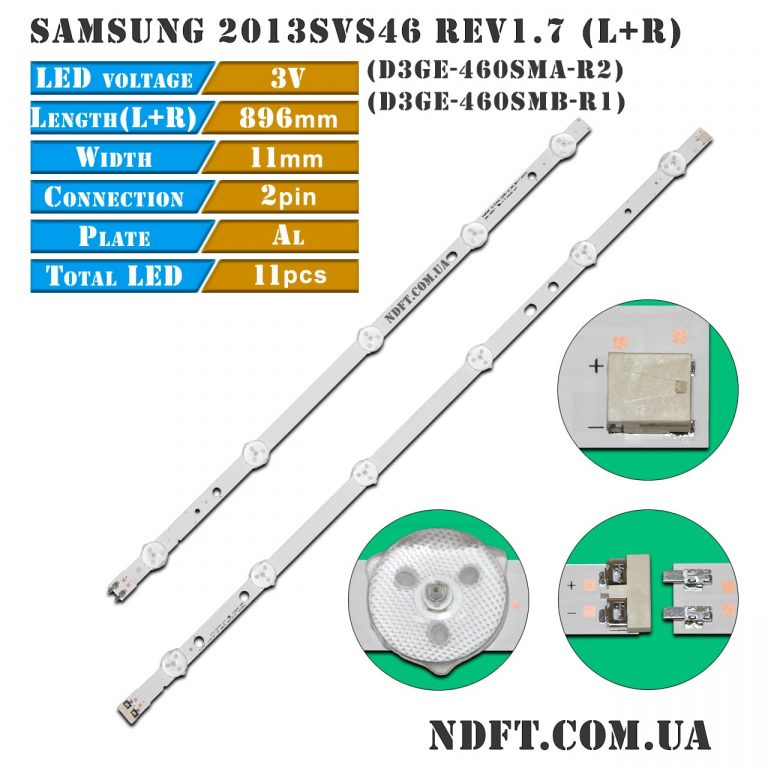

Комплект планок LED подсветки SAMSUNG 2013SVS46 REV1.7 L+R характеристики:–

• Маркировка:
  • SAMSUNG_2013SVS46_3228N1_B2_L06_REV1.7 (D3GE-460SMA-R2)
  • SAMSUNG_2013SVS46_3228N1_B2_R05_REV1.7 (D3GE-460SMB-R1)
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 46″
• Диаметр светорассеивателя: 16 мм
• Длина планок:
  • L тип: 493 мм
  • R тип: 403 мм
  • L+R тип в сборе: 896 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • L тип: 6 шт.
  • R тип: 5 шт.
  • L+R: 11 шт.
• Материал подложки: алюминий
• Расстояние между центрами светодиодов:
  • L тип: 78-90-97-86-74 мм
  • R тип: 86-97-90-78 мм
  • C тип: 78-90-97-86-74-73-86-97-90-78 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 11 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги SAMSUNG 2013SVS46 REV1.7:

• BN96-28768A, BN96-28769A
• D3GE-460SMA-R2, D3GE-460SMB-R1
• LM41-00001Y, LM41-00001X
• 2013SVS46_3228N1_B2_R05_REV1.0_130503, 2013SVS46_3228N1_B2_L06_REV1.0_130503

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-DF460BGLV1H,  CY-DF460CDLV1H, CYDF460CSLV1H и других.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводящего скотча по запросу.

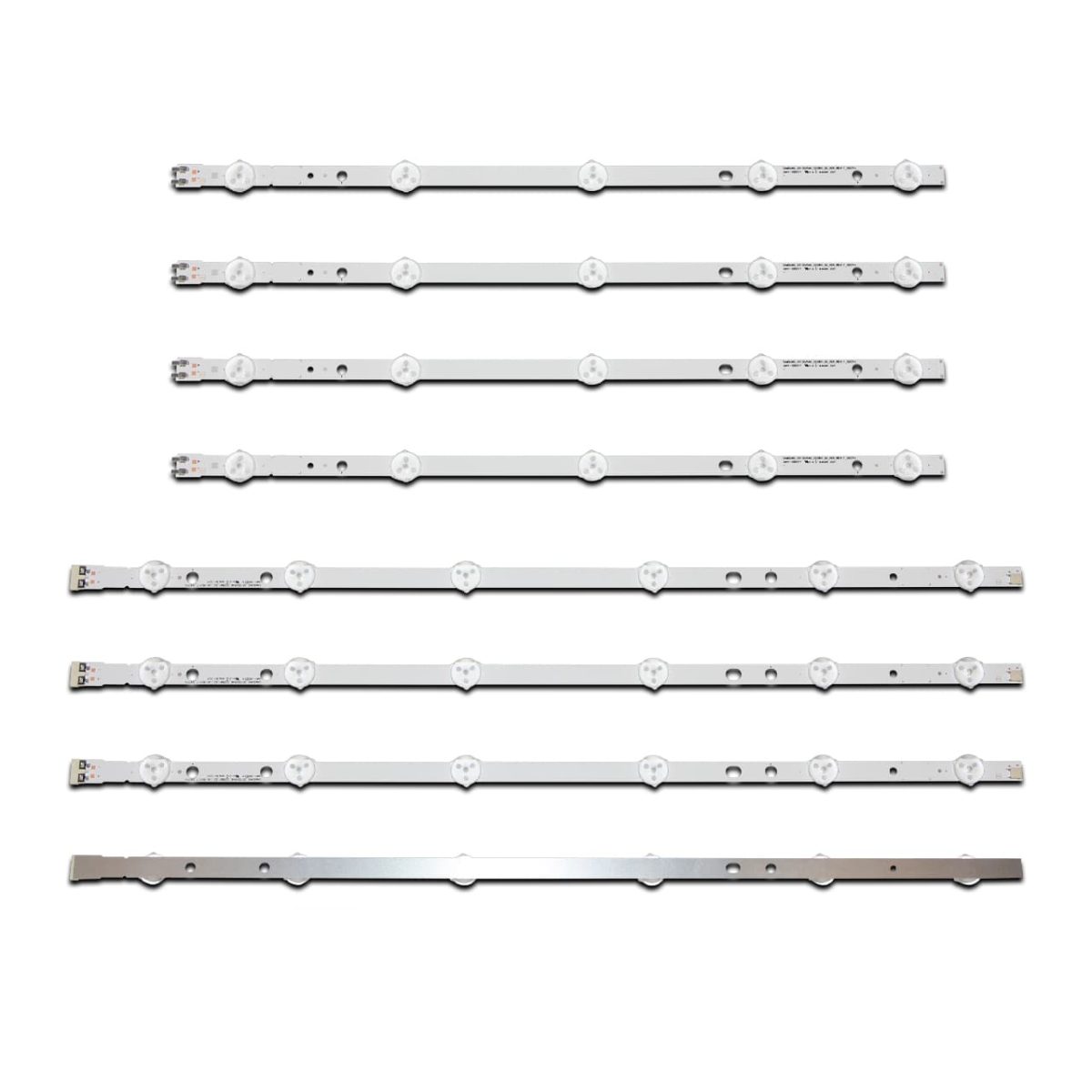

Полный комплект состоит из 8-ми планок (по 4 шт. каждого вида):

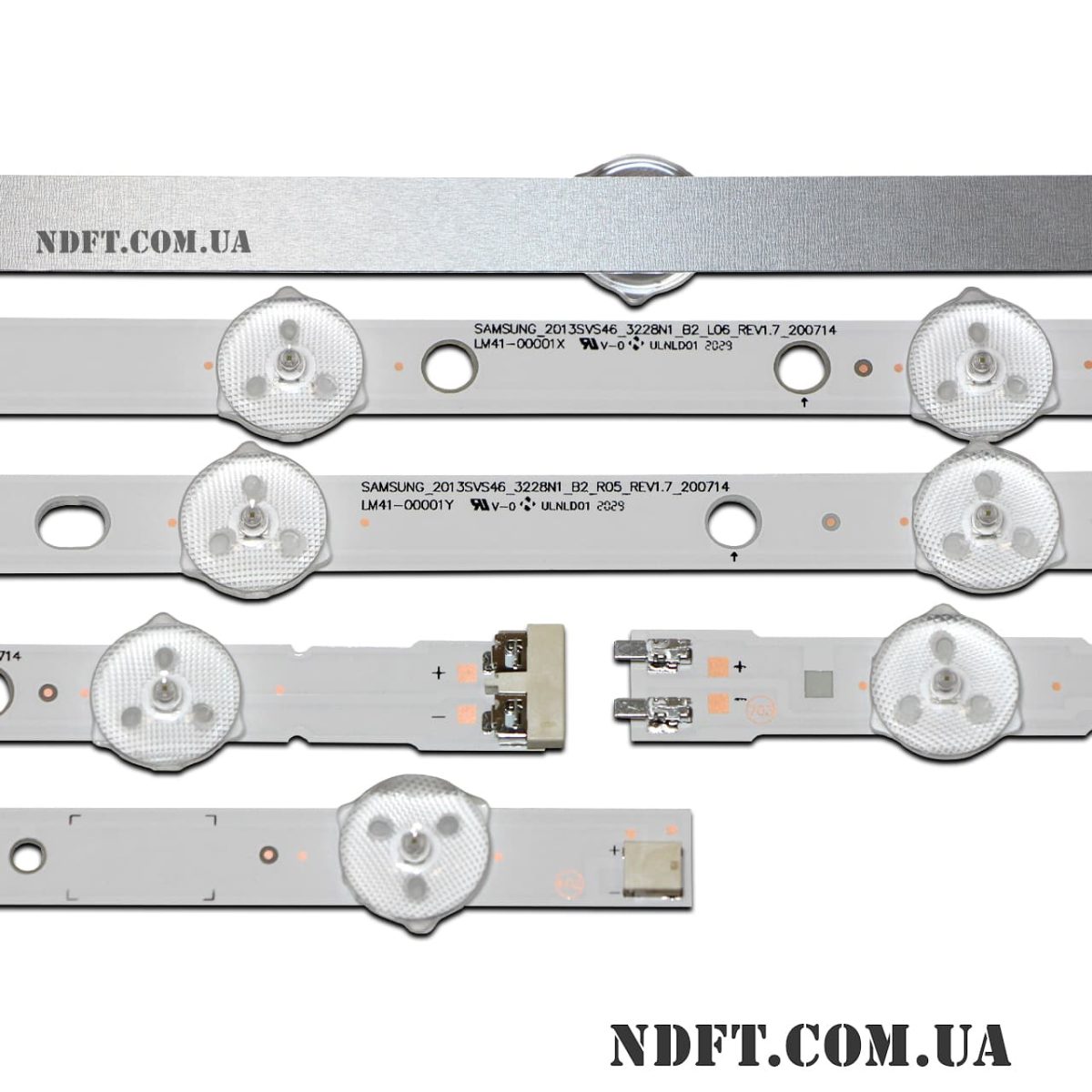

• SAMSUNG_2013SVS46_3228BN1_B2_L06_REV1.7 (D3GE-460SMA-R2)
• SAMSUNG_2013SVS46_3228BN1_B2_R05_REV1.7 (D3GE-460SMB-R1)

Цена указана за полный комплект из 8-ми светодиодных планок.

Совместимость с моделями телевизоров Samsung диагональю 46″:

• UE46H5373, UE46H6203, UN46FH6030F, UE46H6233, UE46H6233AK, UE46H5303AK, UN46H5203AFXZA, UN46H5203AF, UN46EH5000FXZA, UN46EH5000F, UA46H5303, UE46EH5000, UN4EH5000GXZB, H46EDCPLBC, H46EDCPLBVMZDL, H46EDCPLBVZD, H46EDDPDGCXLL, H46EDDPLGC, H46EDDPLGVZDL, H46HDBPLGAZA, H46MDCPLGAZAL, H46MDCPLGC, H46MDCPLGCZBL, H46MDCPLGCZWL, H46MDCPLGVMZDL, H46MDCPLGVZDL, HG46AA570LRXXR, HG46AA570LRXXZ, HG46EA590LS, HG46EA590LSX, HG46EA590LSXRU, HG46NA570LB, HG46NA578LB, HG46NA578LBXZC, HG46NA578LBXZX, HG46NA590LB, LH46EDCPLBV, LH46EDCPLBVMZD, LH46EDDPDGC, LH46EDDPLGC, LH46EDDPLGV, LH46HDBPLGA, LH46MDCPLGA, LH46MDCPLGC, LH46MDCPLGV, UA46H5303AK, UA46H5303AR, UA46H5303ARXEG, UA46H5303ARXSJ, UA46H6203AK, UA46H6203AR, UE46EH5000, UE46EH5000K, UE46EH5000W, UE46EH5005, UE46EH5007, UE46EH5030WXUA, UE46EH5037, UE46EH5037KXUA, UE46EH5040, UE46EH5040WXRU, UE46EH5040WXUA, UE46EH5047, UE46EH5047KXRU, UE46EH5047KXUA, UE46EH5050, UE46EH5050WXRU, UE46EH5057, UE46EH5057KXRU, UE46EH5300, UE46EH5300K, UE46EH5305, UE46EH5305KXXE, UE46EH5450, UE46EH5450WXXC, UE46EH5450WXXH, UE46EH5450WXZG, UE46H5303, UE46H5303AK, UE46H5304, UE46H5304AKXXE, UE46H5373, UE46H5373ASXTK, UE46H5373SSXZG, UE46H6203, UE46H6203AK, UE46H6203AKXKZ, UE46H6203AKXMS, UE46H6203AWXXH, UE46H6203AWXXN, UE46H6203AWXZF, UE46H6204, UE46H6204AKXXE, UE46H6233, UE46H6233AKXRU, UE46H6273, UE46H6273ASXTK, UE46H6273SSXZG, UN46EH5000, UN46EH5000F, UN46EH5000FXZC, UN46EH5000FXZP, UN46EH5000FXZX, UN46EH5000G, UN46EH5000GXPR, UN46EH5000GXZB, UN46EH5000GXZE, UN46EH5000M, UN46EH5300, UN46EH5300F UD03, UN46EH5300F UF03, UN46EH5300FXZC, UN46EH5300FXZP, UN46EH5300FXZX, UN46EH5300G, UN46EH5300GXZE, UN46EH5300M, UN46FH5005, UN46FH5005FXZP, UN46FH5005FXZX, UN46FH5005G, UN46FH5005H, UN46FH5005K, UN46FH5205G, UN46FH5303, UN46FH5303FXZP, UN46FH5303FXZX, UN46FH5303G, UN46FH5303H, UN46FH5303K, UN46FH6030, UN46FH6030F, UN46FH6030FXZC, UN46FH6030FXZX, UN46FH6203, UN46FH6203FXZX, UN46FH6203G, UN46FH6203H, UN46FH6203K, UN46H5203AF, UN46H5203AFXZC, UN46H5303, UN46H5303AFXZP, UN46H5303AG, UN46H5303AH, UN46H5303AK, UN46H6201, UN46H6201AF, UN46H6203, UN46H6203AF, UN46H6203AG, UN46H6203AH, UN46H6203AK, UN46JH5005, UN46JH5005F, UN46JH5005H и другими.
