DUGE-500DCA-R3 + DUGE-500DCB-R3 (Samsung 2014SVS UHD 50 3228 L08+R06 REV1.1, 2014SVS_UHD_50, BN96-32178A, BN96-32179A) – Комплект планок LED подсветки для телевизоров 50″
Артикул: 14602231830.15 грн.
1830.15 грн.
В наличии

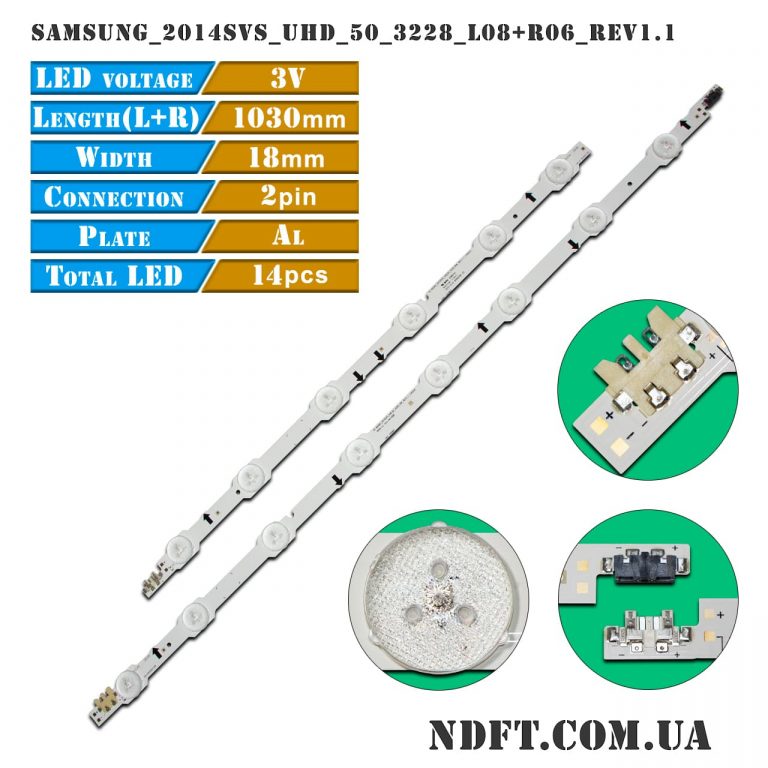

Комплект планок LED подсветки 2014SVS_UHD_50 характеристики:

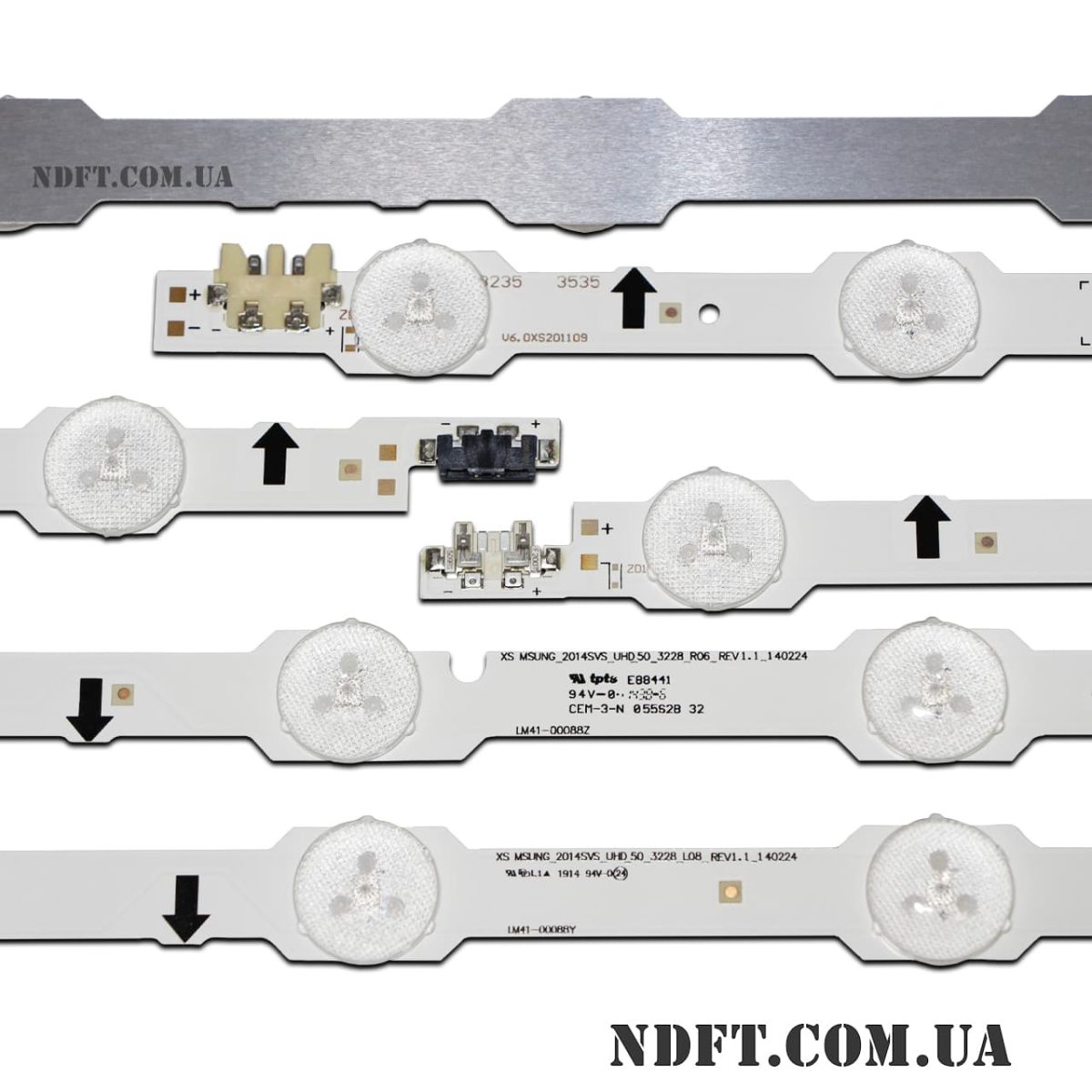

- Маркировка:
- Samsung_2014SVS_UHD_50_3228_L08_REV1.1_140224 (XS MSUNG_2014SVS_UHD_50_3228_L08_REV1.1_140224)
- Samsung_2014SVS_UHD_50_3228_R06_REV1.1_140224 (XS MSUNG_2014SVS_UHD_50_3228_R06_REV1.1_140224)
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 50″
- Диаметр светорассеивателя: 19 мм
- Длина планок:
- L тип: 615 мм
- R тип: 432 мм
- L+R в сборе: 1030 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке:
- L тип: 8 мм
- R тип: 6 мм
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- L тип: 443 мм
- R тип: 267 мм
- Расстояние между центрами светодиодов:
- L тип: 67-77-80-75-70-79-75 мм
- R тип: 70-75-80-77-67 мм
- L+R: 67-77-80-75-70-79-75-79-70-75-80-77-67
- Тип светорассеивателя: выпуклый
- Ширина подложки планок:
- В узкой области: 12 мм
- В широкой области: 18 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги Samsung 2014SVS-UHD-50:
- Samsung-2014SVS-UHD-50-3228-L08-REV1.1
- Samsung-2014SVS-UHD-50-3228-R06-REV1.1
- DUGE-500DCA-R3, DUGE-500DCB-R3
- DUGE-500DCA-R4, DUGE-500DCB-R4
- BN96-32178A, BN96-32179A
- LM41-00088Y, LM41-00088Z
- LM41-00106F, LM41-00106E
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CY-GH050HGNV9H
- CY-GH050HGNV1H
- CY-GH050HGNV5V
- CY-QHD50HGNV1V и других.
Совместимость с моделями телевизоров Samsung диагональю 50″:
- Samsung: UE50HU6900, UN50HU6950F, UE50HU7000, UN50HU6950FXZA, UN50HU6900FXZA, UE50HU6900DXZT, UN50HU6900F, UE50HU6900U, UE50HU7000U и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

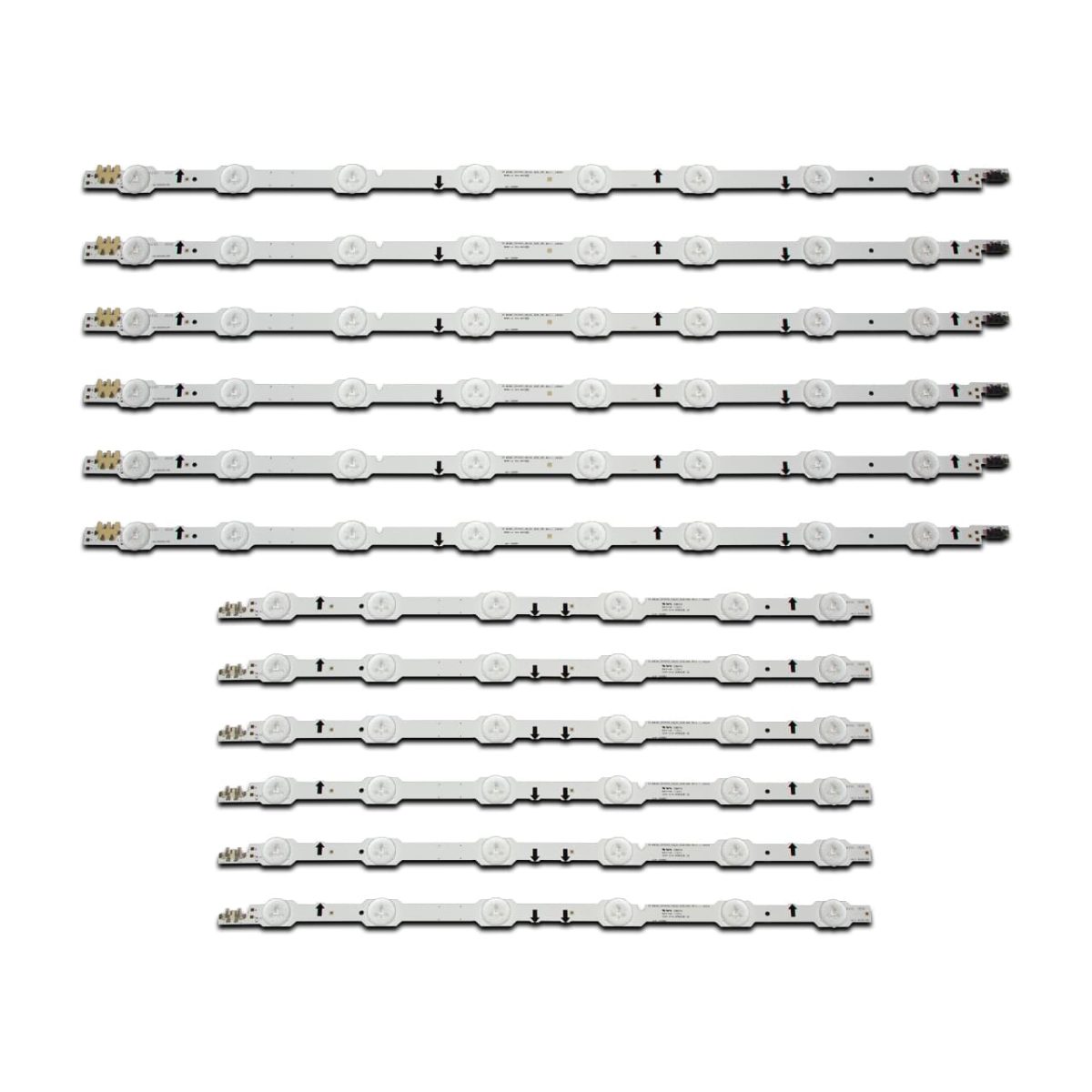

Полный комплект состоит из 12 планок (по 6 шт. каждого вида):
- Samsung_2014SVS_UHD_50_3228_L08_REV1.1_140224 (DUGE-500DCA-R3/R4) — 6 шт.
- Samsung_2014SVS_UHD_50_3228_R06_REV1.1_140224 (DUGE-500DCB-R3/R4) — 6 шт.
Цена указана за полный комплект из 12-ти светодиодных планок (L+R).
