Samsung 2014SVS75F REV1.1 (D4GE-750DCA, D4GE-750DCB, D4GE-750DCC) – Комплект планок LED подсветки для телевизоров 75″

Комплект планок LED подсветки Samsung 2014SVS75F R06/M04/L06 (D4GE-750DCA, D4GE-750DCB, D4GE-750DCC) характеристики:

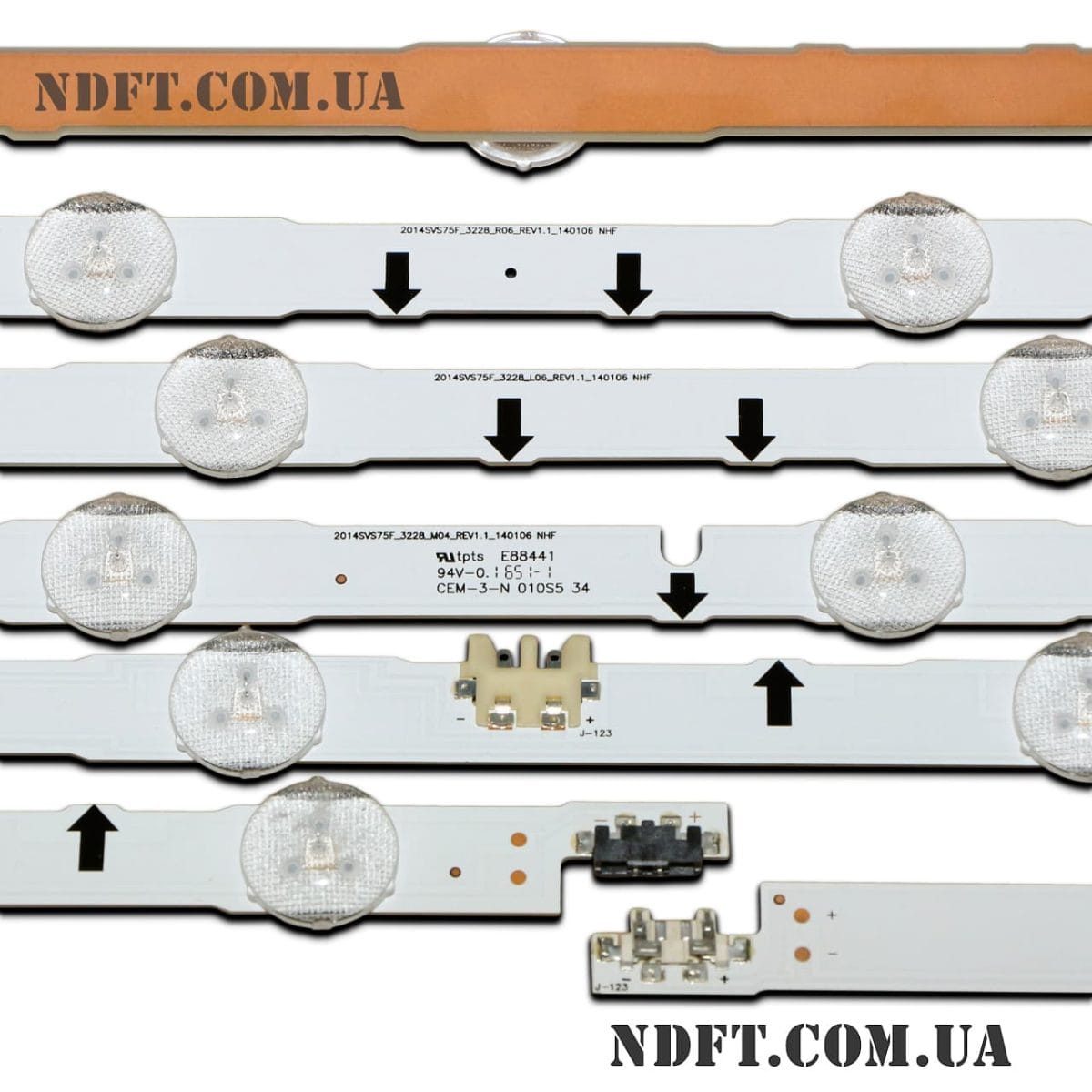

• Маркировка:
  • 2014SVS75F_3228_L06_REV1.1_140106 (D4GE-750DCA BN96-38895A)
  • 2014SVS75F_3228_M04_REV1.1_140106 (D4GE-750DCB BN96-38917A)
  • 2014SVS75F_3228_R06_REV1.1_140106 (D4GE-750DCC BN96-38918A)
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 75″
• Диаметр светорассеивателя: 19 мм
• Длина каждой планки:
  • A (L) тип: 592 мм
  • B (M) тип: 416 мм
  • C (R) тип: 623 мм
  • A+B+C L+R+M в сборе: 1590 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • A (L) тип: 6 шт.
  • B (M) тип:4 шт.
  • C (R) тип: 6 шт.
  • A+B+C (L+M+R) в сборе: 16 шт.
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий:
  • A (L) тип: 399 мм
  • B (M) тип: 223 мм
  • C (R) тип: 425 мм
• Расстояние между центрами светодиодов:
  • A (L) тип: 101-102-103-102-102 мм
  • B (M) тип: 97-95-97 мм
  • C (R) тип: 102-102-103-102-101 мм
• Расстояние между центром 1-го и последнего LED: 1503 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 12 мм
  • В широкой области: 14 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги Samsung 2014SVS75F 3228 REV1.1:

• D4GE-750DCA, D4GE-750DCB, D4GE-750DCC
• BN96-30437A, BN96-30438A, BN96-30439A, BN96-30423A, BN96-30424A
• BN96-38895A, BN96-38917A, BN96-38918A
• 2014SVS75F-3228-L06-REV1.1-140106
• 2014SVS75F-3228-M04-REV1.1-140106
• 2014SVS75F-3228-R06-REV1.1-140106
• LM41-00099P

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-GH075CSLV1H
• CY-GH075CSLV4H и других.

Совместимость с моделями телевизоров Samsung диагональю 75″:

• Samsung: HG75AC690FJXXZ, HG75NE690EFX, HG75NE690EFXZA, LH75DMDPLGA, LH75DMDPLGC, LH75DMEPLGA, LH75DMEPLGC, LH75DMER, LH75DMERTBC, LH75DMERTBCEN, LH75EDEPLGC, LH75EMEPLGC, UA75H6400, UA75H6400A, UA75H6400AJ, UE75H6400, UE75H6400A, UE75H6470, UE75H6470A, UE75H6475, UE75H64755SU, UE75H6475SU, UN75H6300, UN75H6300A, UN75H6300AFX, UN75H6350, UN75H6350A, UN75H6350AFX, UN75J6300, UN75J6300A, UN75J6300AF, UN75J6300AFX, UN75J630DAFX, UN75J6350, UN75J6360A и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

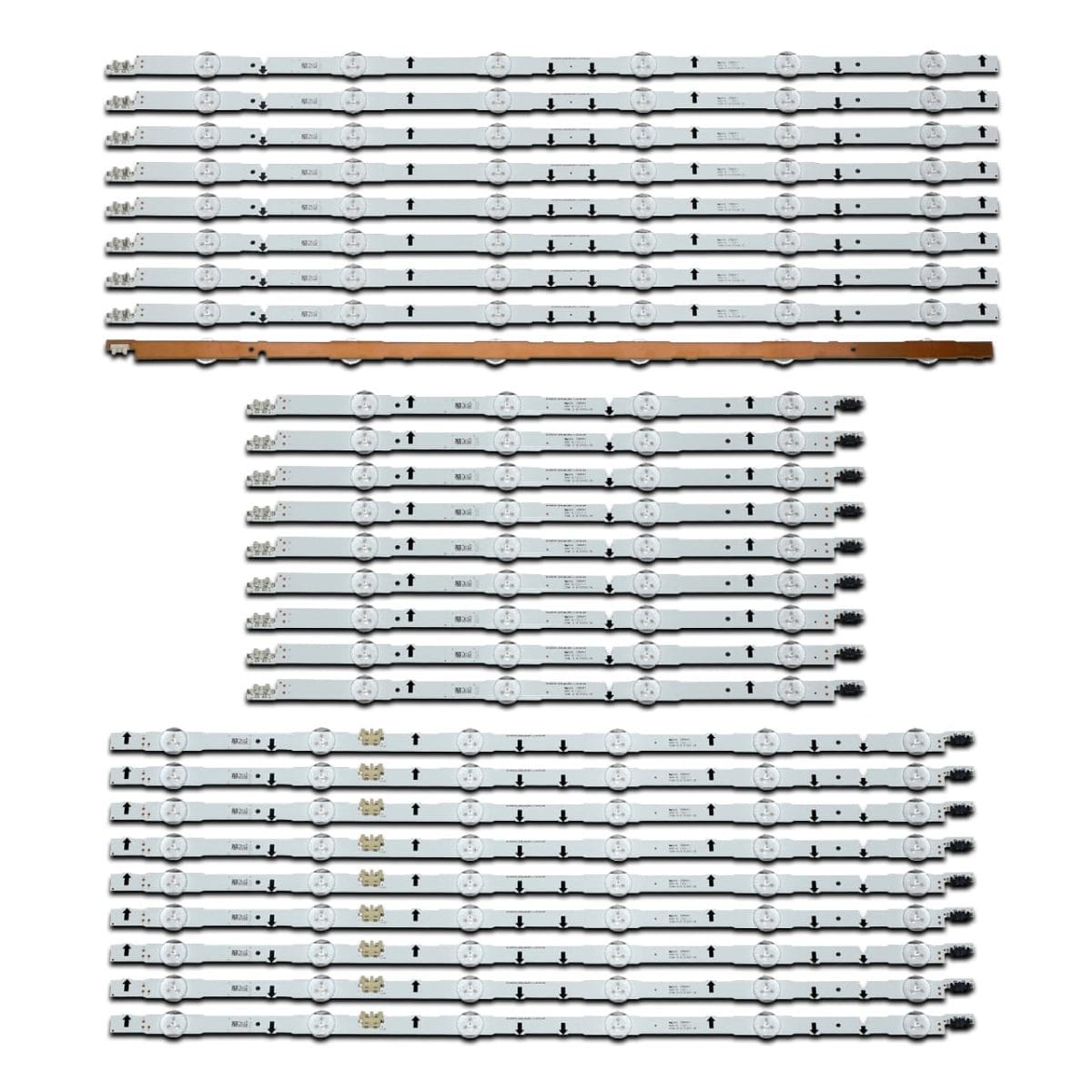

Полный комплект состоит из 27-ми планок (по 9 шт. каждого вида):

• 2014SVS75F_3228_L06_REV1.1_140106 (D4GE-750DCA BN96-38895A) — 9 шт.
• 2014SVS75F_3228_M04_REV1.1_140106 (D4GE-750DCB BN96-38917A) — 9 шт.
• 2014SVS75F_3228_R06_REV1.1_140106 (D4GE-750DCC BN96-38918A) — 9 шт.

Цена указана за полный комплект из 27-ми светодиодных планок.
