В представленных ниже телевизорах встречается разная подсветка с другим количеством светодиодов на планках, проверять параметры планок перед заказом!
Полный комплект состоит из трёх планок:
- Sharp PP/MP V7.0 Pitch 51mm 12LED 6V (C102X28WCA034941A13A, C102X28WCA034941 A13A, C102Y02WCA032491 A13A, C102Y02WCA032491A13A) – 3 шт.
Цена указана за полный комплект из трёх светодиодных планок.
Возможна проклейка теплопроводного скотча по запросу.

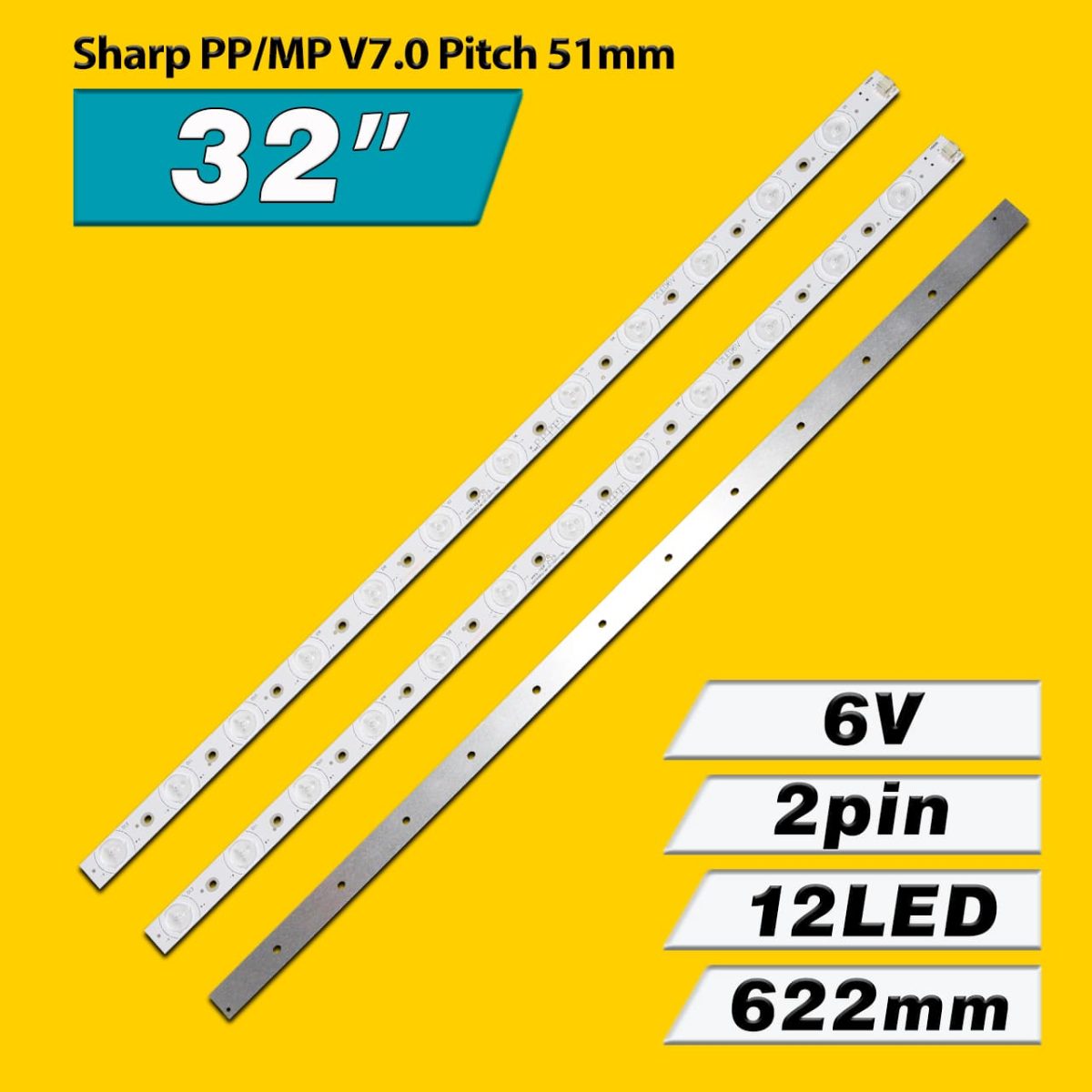

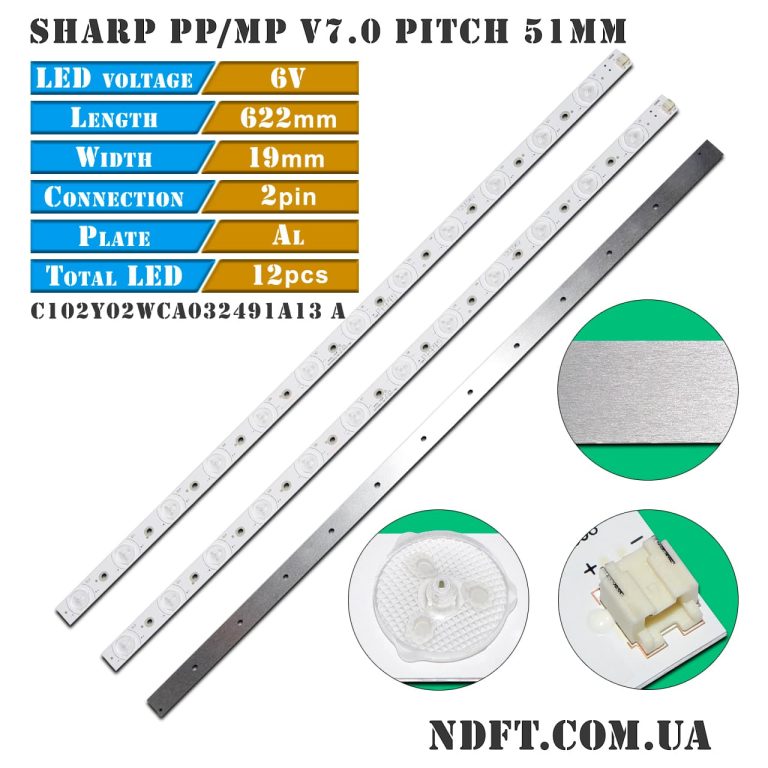

Комплект планок LED подсветки Sharp PP/MP V7.0 Pitch 51mm характеристики:

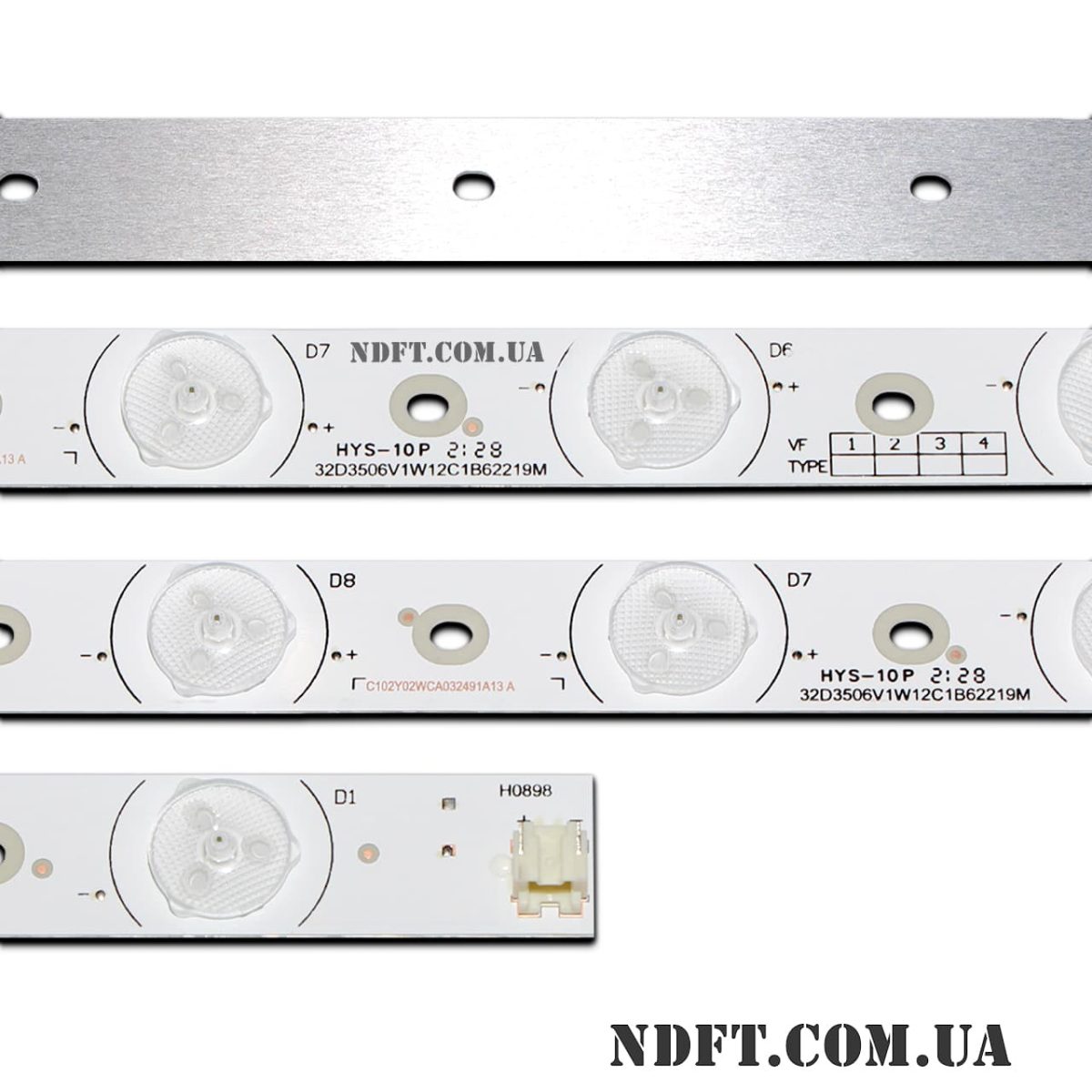

- Маркировка:
- C102Y02WCA032491A13 A
- 32D3506V1W12C1B62219M
- Рабочее напряжение одного светодиода: 6 В
- Общее напряжение планки: 72 В (12S1P)
- Количество светодиодов на каждой планке: 12 шт.
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 32″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки: 622 мм
- Количество контактов на разъеме: 2
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 51 мм
- Расстояние между центрами светодиодов: 51 мм
- Расстояние между центром 1-го и последнего LED: 561 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 19 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги C102Y02WCA032491A13A:
- Sharp PP/MP V7.0 Pitch 51mm
- C102X28WCA034941A13A, C102X28WCA034941 A13A, C102X28WCA034941A13 A, C102504WCA008181B14 A, C102621WCA171931AB2 A, C102621WCA207071AB2 A, C102621WCA207081AB2 A, C102527WCA001701B12 A, C102X09WCA031861A34 A, C102Y02WCA032491A13A, C102909WCA075891A14A, C1O2YO2WCAO32491A13A, C1O29O9WCAO75891A14A, C1029O9WCAO75891A14A
- HY-AZ320D1, B35C*18420
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- TL315XS0B-0
- TL315XS04-0
- TL315XS06-0 и других.
Совместимость с моделями телевизоров Toshiba диагональю 32″:
- Toshiba: 32PB200V1, 32PU201V1, 32PB200EJ, 32PB201EJ, 32PU200EJ, 32PU201EJ, 32PB200E1, 32PB200T, 32PU200T и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
