Встречаются похожие планки SLS55-5630-120-1D 2A 2B, разъемы смотрят в разные стороны, перепроверяйте распиновку разъемов и возможность подключения шлейфа.

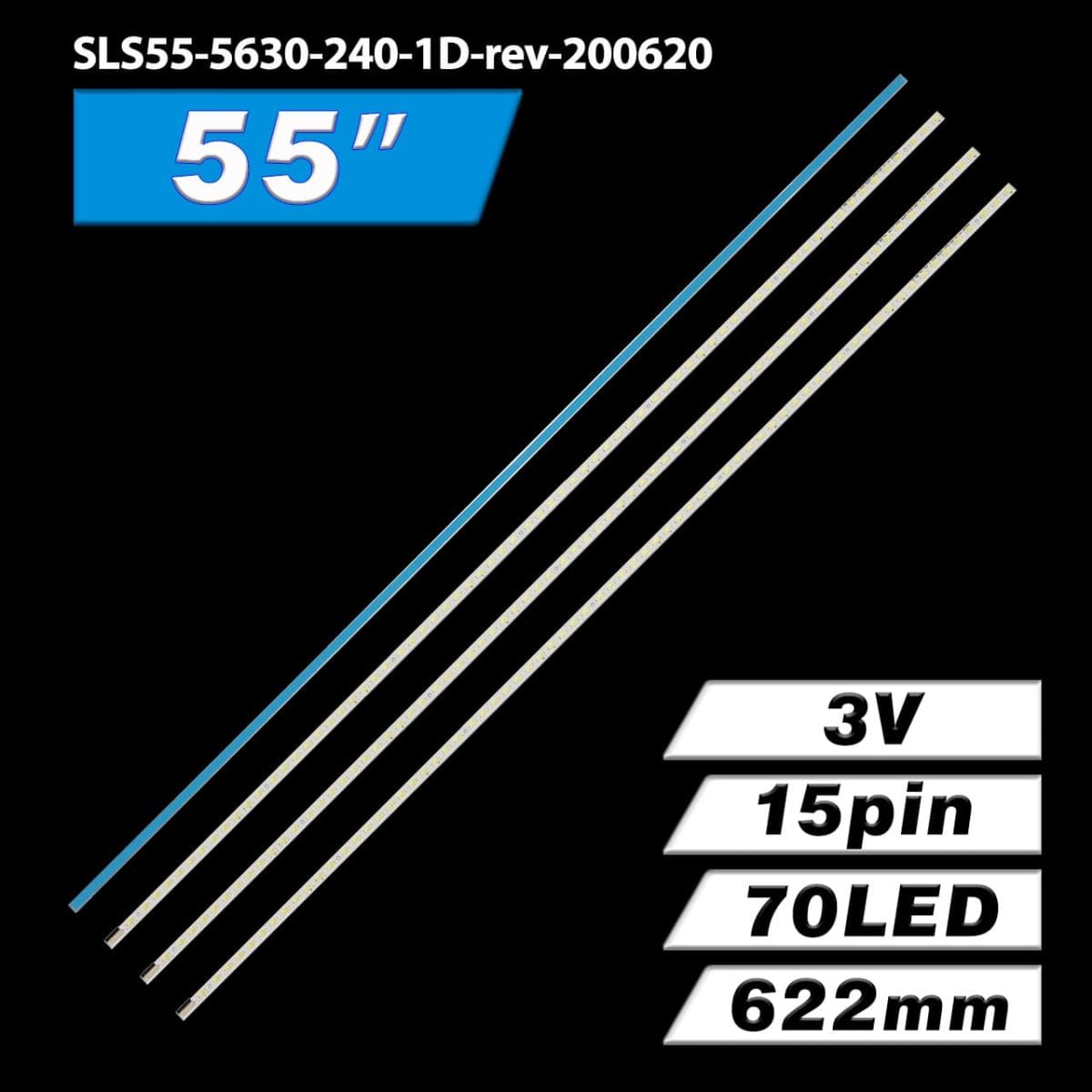

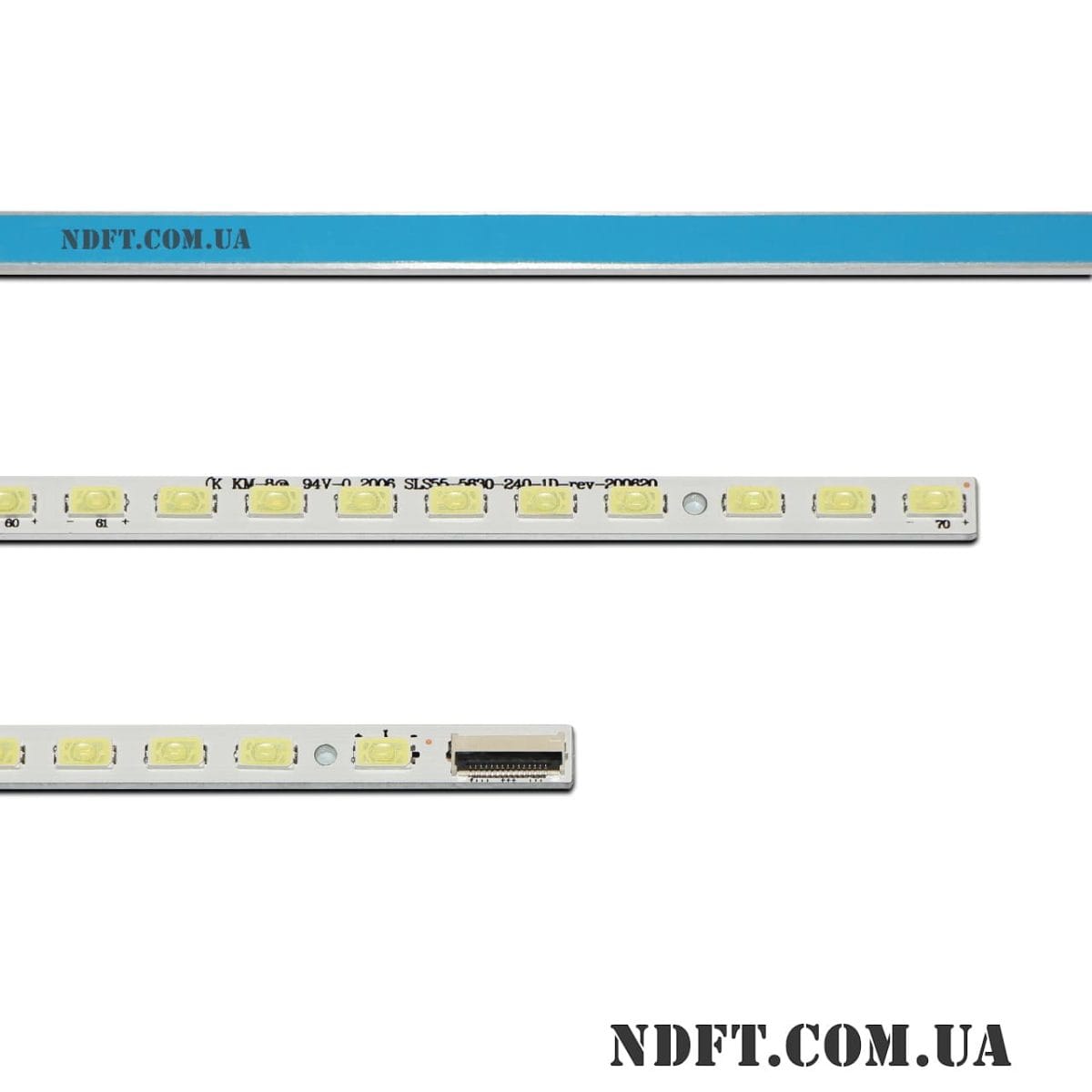

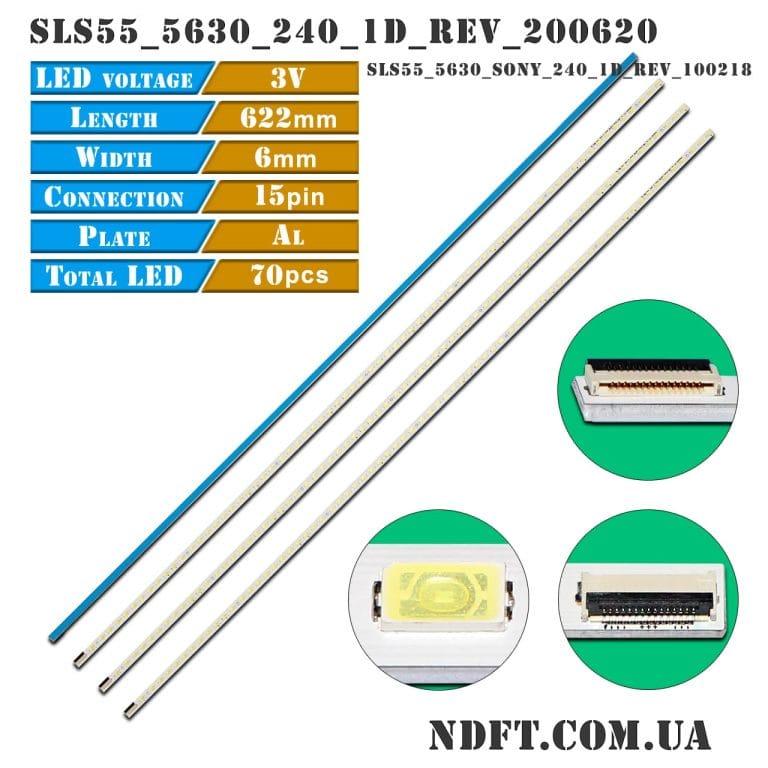

Комплект планок LED подсветки SLS55-5630-240-1D-rev-200620 характеристики:
- Маркировка: SLS55-5630-240-1D-rev-200620
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение группы: 30 В (7×10S1P)
- Количество светодиодов на каждой планке: 70 шт. (7 групп по 10 шт.)
- Высота планки (подложка + линза): 3 мм
- Диагональ экрана: 55″
- Длина каждой планки: 622 мм
- Количество контактов на разъеме: 15
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий: 95 мм
- Расстояние между центрами светодиодов: 8 мм
- Расстояние между центром 1-го и последнего LED: 600 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 5×3 мм (5030)
- Ширина подложки планок: 6 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги SLS55-5630-240-1D-rev-200620:
- SLS55_5630_240_1D_REV_200620
- SLS55-5630-SONY-240-1D
- SLS55-5630-S0NY-240-1D
- SLS55-5630-SONY-240-1D-REV-100218
- SLS55_5630_SONY_240_1D_REV_100218
- LJ64-02644A (радиатор), SLS55-5630-120-1D-B-REV1
- LJ64-02437A (радиатор)
- LJ64-02438A (радиатор)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- LTY550HQ02 и других.
Совместимость с моделями телевизоров Sony диагональю 55″:
- Sony: KDL-55HX800 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

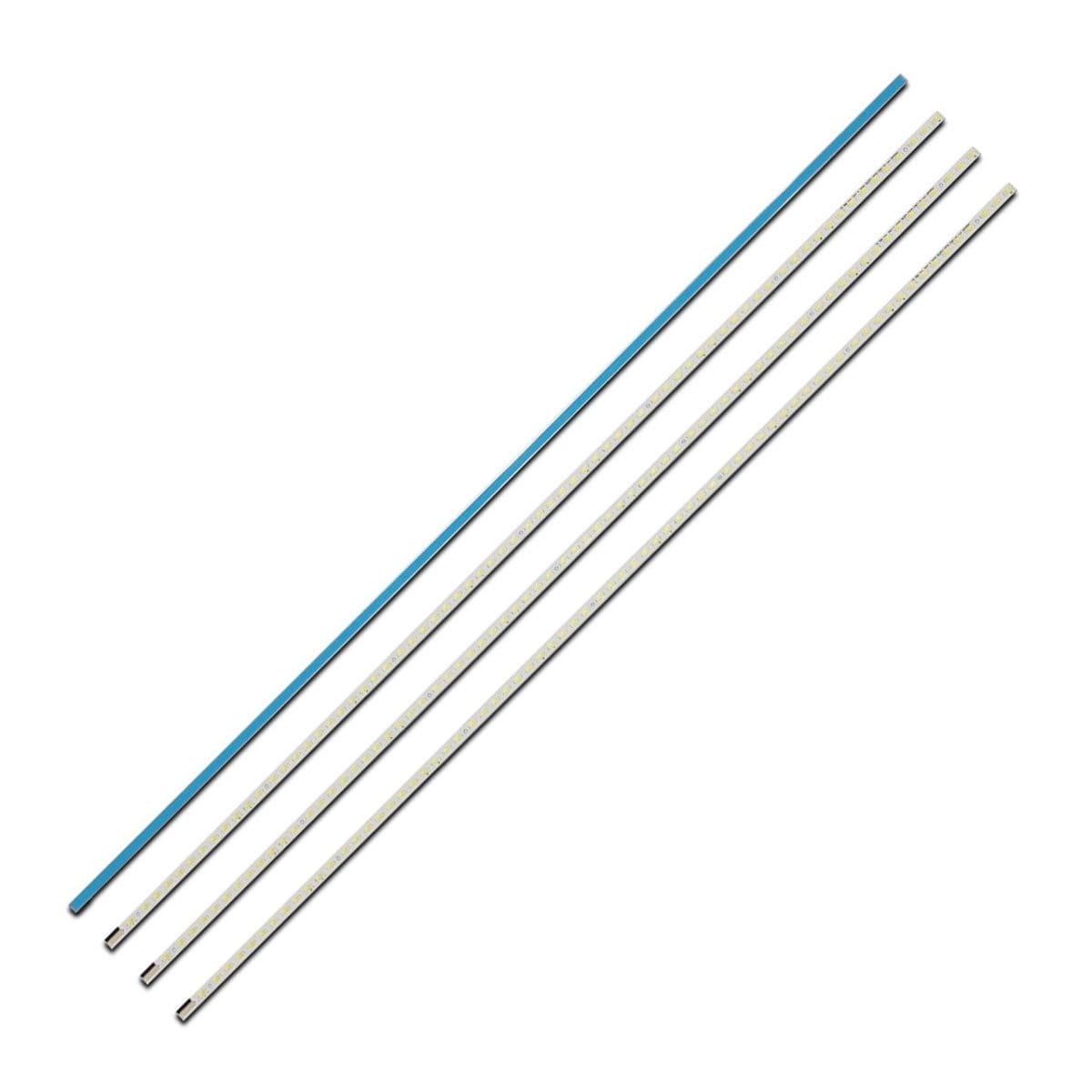

Полный комплект состоит из 4-х планок:
- SLS55-5630-240-1D-rev-200620 (SLS55-5630-SONY-240-1D-REV-100218 – 4 шт.
Цена указана за полный комплект из 4-х светодиодных планок.
