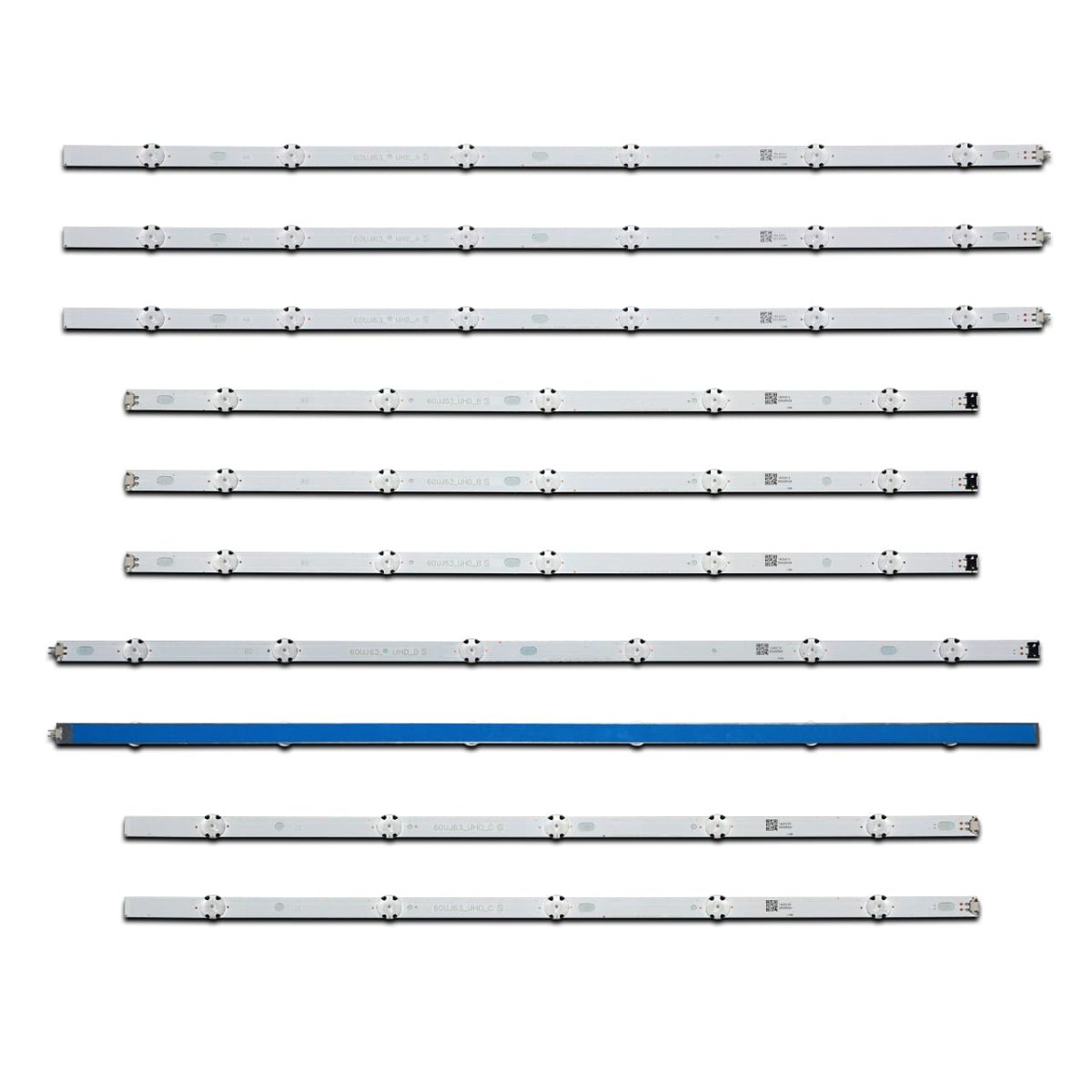

Полный комплект состоит из 10-ти планок:
- SSC-60UJ63-A-11LED REV00 170828, 60UJ63_UHD_A – 3 шт.
- SSC-60UJ63-B-11LED REV00 170828, 60UJ63_UHD_B – 3 шт.
- SSC-60UJ63-C-11LED REV00 170828, 60UJ63_UHD_C – 2 шт.
- SSC-60UJ63-D-11LED REV00 170828, 60UJ63_UHD_D – 2 шт.
Цена указана за полный комплект из 10 светодиодных планок.

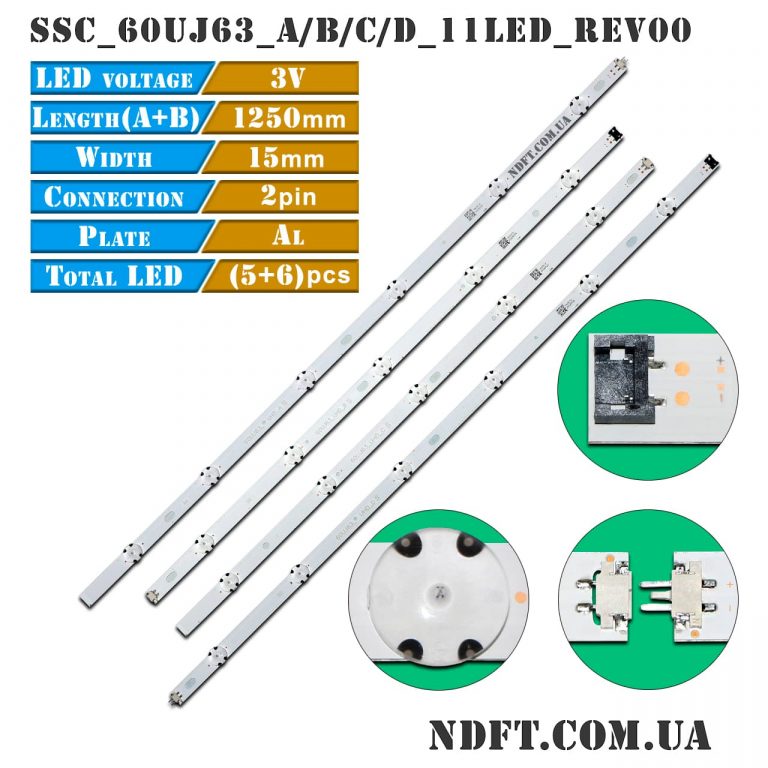

Комплект планок LED подсветки SSC_60UJ63 (60UJ63) характеристики:

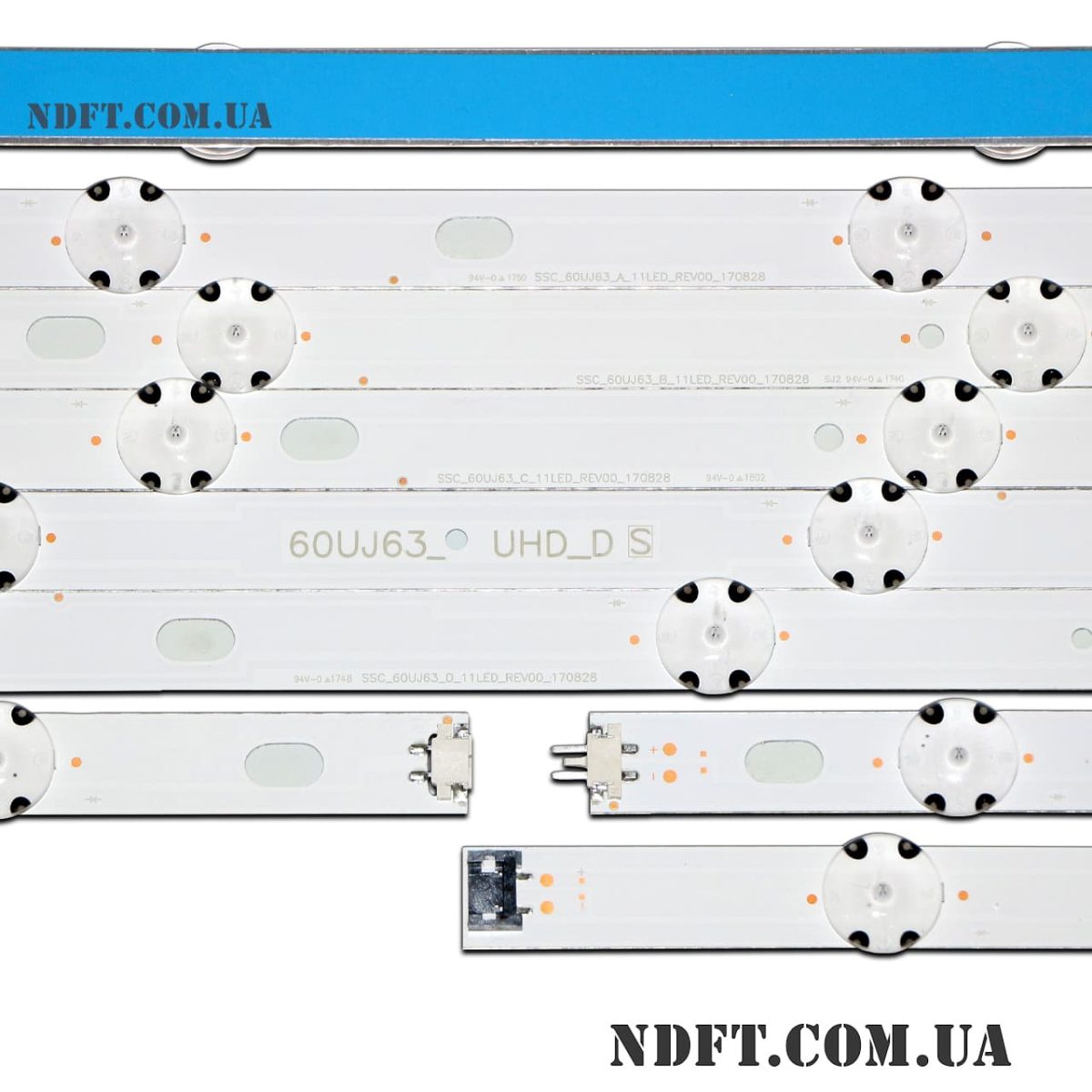

- Маркировка:
- SSC_60UJ63_A_11LED_REV00_170828, 60UJ63_UHD_A
- SSC_60UJ63_B_11LED_REV00_170828, 60UJ63_UHD_B
- SSC_60UJ63_C_11LED_REV00_170828, 60UJ63_UHD_C
- SSC_60UJ63_D_11LED_REV00_170828, 60UJ63_UHD_D
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 60″
- Диаметр светорассеивателя: 17 мм
- Длина каждой планки:
- A, D тип: 668 мм
- B, C тип: 583 мм
- A B, C D в сборе: 1250 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке:
- A, D тип: 6 шт.
- B, C тип: 5 шт.
- A B, C D в сборе: 11 шт.
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов:
- A, D тип: 96-120-114-123-102 мм
- B, C тип: 110-110-114-120 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 15 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги 60UJ63 UHD_A/B/C/D:
- LG Innotek 17Y 60inch_A-Type_Rev0.0_160825 60UJ63_UHD_A
- LG Innotek 17Y 60inch_B-Type_Rev0.0_160825 60UJ63_UHD_B
- LG Innotek 17Y 60inch_C-Type_Rev0.0_160825 60UJ63_UHD_C
- LG Innotek 17Y 60inch_D-Type_Rev0.0_160825 60UJ63_UHD_D
- EAV63673006
- AGF78818201
- CSP_60inch_60UJ63_UHD_A_11LED_REV00_170828 (CSP-60inch-60UJ63-UHD-A-11LED-REV00-170828)
- CSP_60inch_60UJ63_UHD_B_11LED_REV00_170828 (CSP-60inch-60UJ63-UHD-B-11LED-REV00-170828)
- CSP_60inch_60UJ63_UHD_C_11LED_REV00_170828 (CSP-60inch-60UJ63-UHD-C-11LED-REV00-170828)
- CSP_60inch_60UJ63_UHD_D_11LED_REV00_170828 (CSP-60inch-60UJ63-UHD-D-11LED-REV00-170828)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- NC600DGE-AAFX1
- NC600DGE-AAFX2
- NC600DGE-AAFX3
- NC600DGE-AAFX4
- NC600DGE-AAFX5
- NC600DGE-AAFX6
- NC600DGE-AAFX7
- NC600DGE-AAFXC и других.
Совместимость с моделями телевизоров LG диагональю 60″:
- LG: 60UJ6050, 60UJ6100JB, 60UJ6300, 60UJ6300CA, 60UJ6300SA, 60UJ6300UA, 60UJ6307, 60UJ6307ZA, 60UJ6309, 60UJ6309ZA, 60UJ630AJD, 60UJ630T, 60UJ630TDA, 60UJ630TTA, 60UJ630V, 60UJ630VTA, 60UJ630VZA, 60UJ630YTA, 60UJ6320PA, 60UJ632TTA, 60UJ633TTC, 60UJ634TTD, 60UJ634V, 60UJ634VTD, 60UJ634VZD, 60UJ6350, 60UJ6350UC, 60UJ635TDC, 60UJ635V, 60UJ635VZF, 60UJ639VZ, 60UJ6500, 60UJ6519, 60UJ651V, 60UJ6560, 60UJ670V, 60UK6100, 60ULH515V, 60ULJ510V, 60ULJ5150, 60ULJ541V, 60ULJ5500, 60ULJ5500CA, 60ULJ5500PA, 60ULJ5500SA, 60ULJ5500UA, 60ULJ550M, 60ULJ550MUB, 60ULJ550T, 60ULJ550TDA, 60ULJ550TTA, 60ULJ550VTA, 60ULJ550YTA, 60ULJ553TTC, 60ULJ554TTA, 60ULJ5550SC, 60ULJ5550UC, 60ULJ594V, 60ULJ594VZA, 60ULJ595VZD, 60ULJ610V, 60ULJ610VTA, 60ULJ610VZA, 60ULJ610YTA, 60ULJ6130CB, 60ULJ6140PA, 60ULJ614TTA, 60ULJ614V, 60ULJ614VZA, 60ULJ617T, 60ULJ617TTB, 60ULJ619VTE, 60ULJ622VZC, 60ULJ624V, 60ULJ624VZC, 60ULJ634V, 60ULJ6400NA, 60ULJ6420NA, 60ULJ6800NA, 60ULV340C, 60ULV340CCB, 60ULV340CGB, 60ULV340CSB, 60ULV340CTB, 60ULV340CTD, 60ULV340CUB, 60ULV340CZB, 60ULV340HUA, 60ULV341HZA, 60ULV541HTA, 60ULV541HZA, 60ULV560HUA, 60ULV570HUA, 60ULV570MUC, 60ULV640SDB, 60ULV640SSB, 60ULV640STB, 60ULV640SUB, 60ULV640SZB, 60ULV661HZA, 60ULV751HGA, 60ULV761HTA и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
