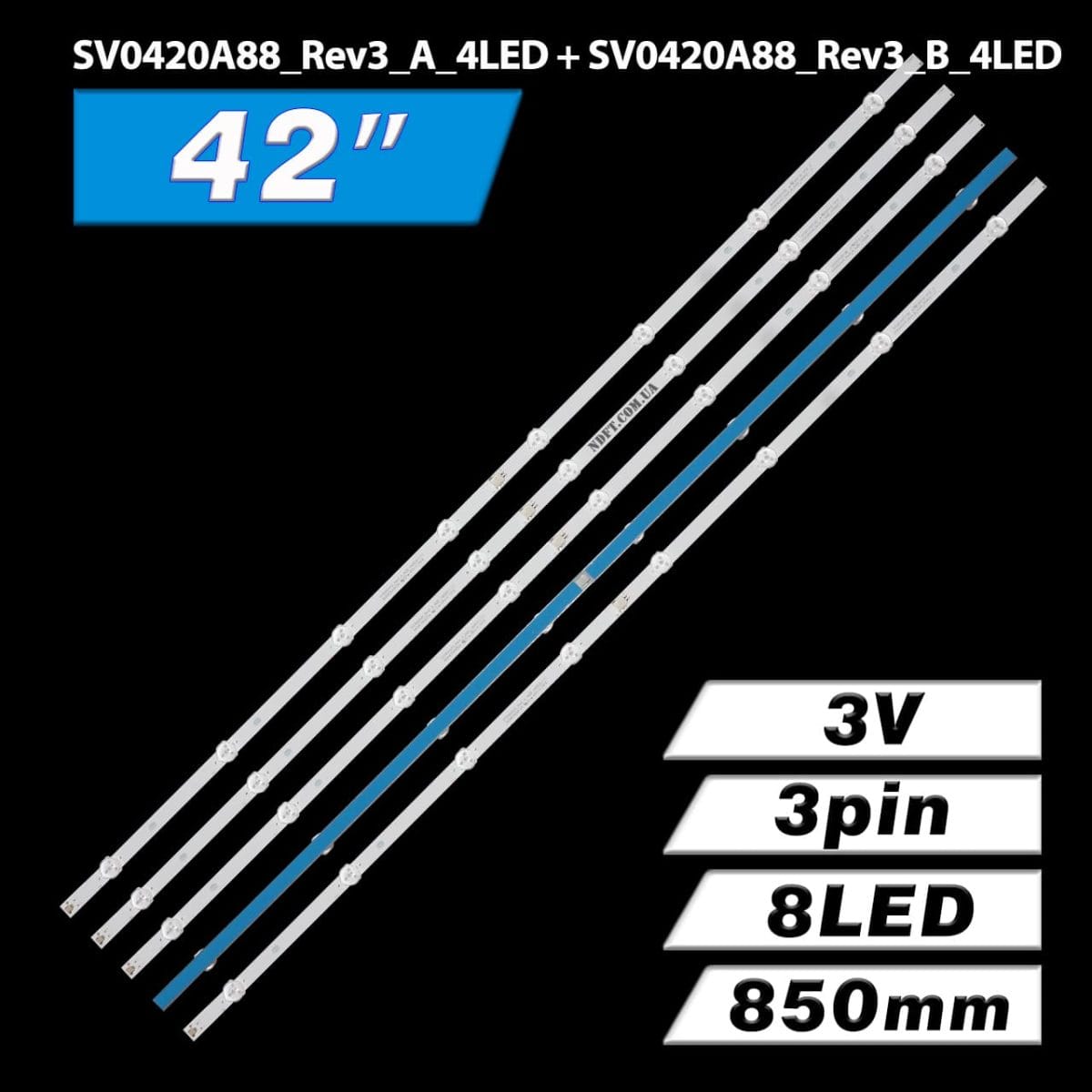

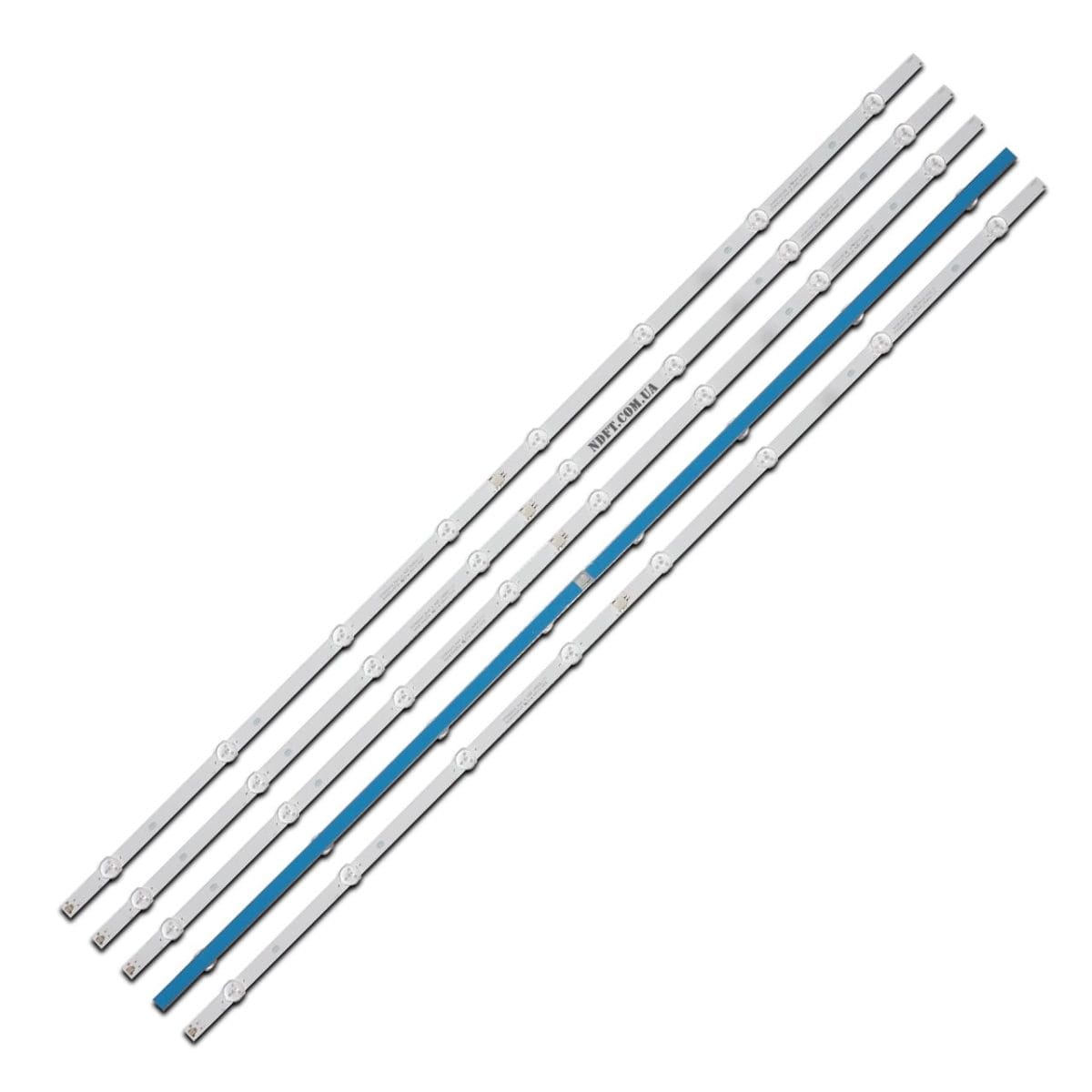

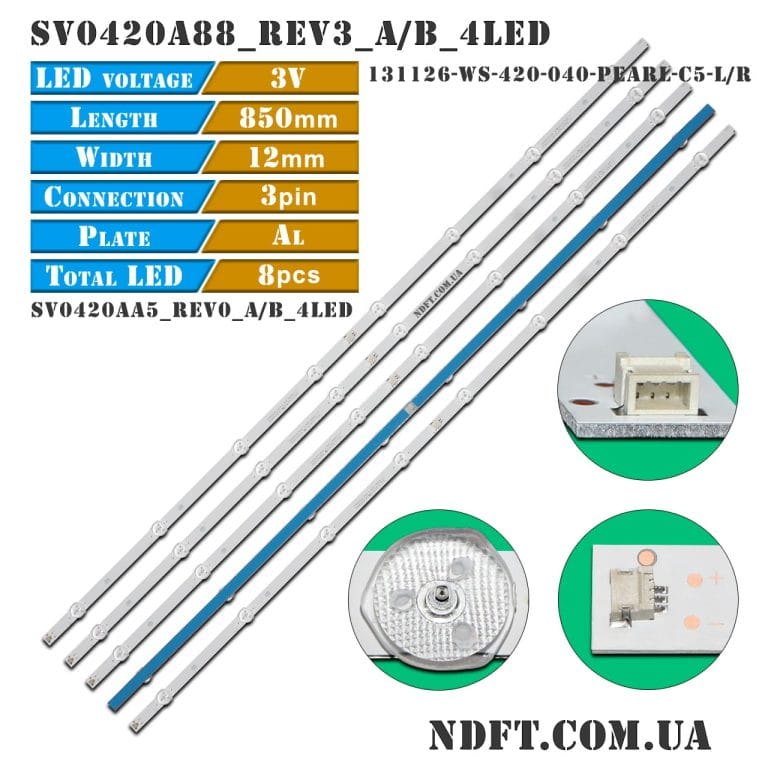

Комплект планок LED подсветки SV0420A88-Rev3-A/B-4LED характеристики:

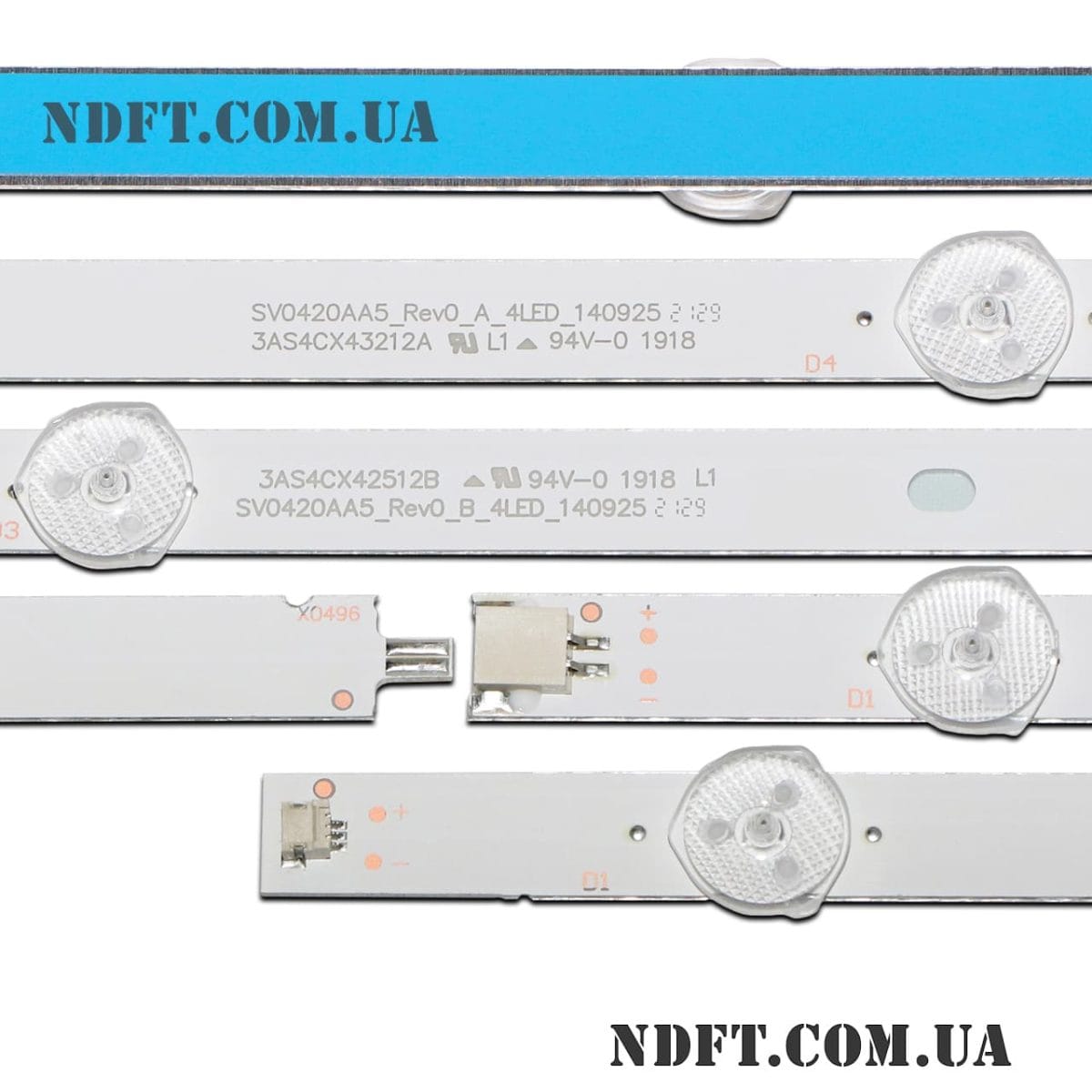

- Маркировка:
- SV0420A88_Rev3_A_4LED_130930 3AS4CX43212A
- SV0420A88_Rev3_B_4LED_130930 3AS4CX42512B
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение планки: 24 В (8S1P)
- Количество светодиодов на каждой планке:
- A/B тип: 4 шт.
- A+B в сборе: 8 шт.
- Высота планки (подложка + линза): 6 мм
- Диагональ экрана: 42″
- Диаметр светорассеивателя: 15 мм
- Длина каждой планки:
- A тип: 432 мм
- B тип: 427 мм
- A+B в сборе: 850 мм
- Количество контактов на разъеме: 3
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами крепежных отверстий:
- A+B в сборе: 105-471-105 мм
- Расстояние между центрами светодиодов:
- A B в сборе: 115-115-105-90-105-115-115 мм
- Расстояние между центром 1-го и последнего LED: 762 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 12 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги SV0420A88-Rev3-A/B-4LED:
- SV0420A88-Rev3-A-4LED-130930, SV0420A88-Rev3-B-4LED-130930
- SV0420A88_Rev2_A_4LED_130829, SV0420A88_Rev2_B_4LED_130829
- SV0420A88-Rev2-A-4LED-130829, SV0420A88-Rev2-B-4LED-130829
- SV0420AA5_REV0_A_4LED_140925, SV0420AA5_REV0_B_4LED_140925
- SV0420AA5-REV0-A-4LED-140925, SV0420AA5-REV0-B-4LED-140925
- 131126-WS-420-040-Pearl-C5-L, 131126-WS-420-040-Pearl-C5-R
- IC-A-HWCC42D486 F110N6P40F (с доработкой, отличается полярность на разъеме, поменять провода в штекере)
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- V420FWSD09/01
- V420FWSD09/02
- V420FWSD01
- V42FWSD01
- LC420DUE(FG)(A1)
- TZLP152KFCB
- TZLP152KFCH и других.
Совместимость с моделями телевизоров диагональю 42″:
- Panasonic: TX-42AS520E, TX-42AS500E, TX-42A400, TX-42A400B, TH-42LRU70, TH-42A400C, TH-42AS600C, TX-42ASW504, TX-42ASR600, TH-42LFE7U, TX-42AS500B, TX-42AS520B, TH-42A410T, TX-42AS500Y, TH-42LFE7R и другими.
Совместимость IC-A-HWCC42D486 с моделями телевизоров диагональю 42″:
- Panasonic: TC-43DS630C, TX-43ESW504, TX-43ESW504S, TH-43C410K, TC-43ES630B, TC-43SV700B, TX-43FSW504
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
- От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.
Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):
- SV0420A88_Rev3_A_4LED_130930 (SV0420AA5 A, 131126-WS-420-040-Pearl-C5-L) – 5 шт.
- SV0420A88_Rev3_B_4LED_130930 (SV0420AA5 B, 131126-WS-420-040-Pearl-C5-R) – 5 шт.
Цена указана за полный комплект из 10-ти светодиодных планок.
