SVH420A72_5LED_REV4, SVH420A95_5LED_REV00, LM-00094A (2014CHI420_3228_05_REV1.1, LM41-00107D) – Комплект планок LED подсветки для телевизоров Hisense 42″

Артикул: 1460337

650.30

650.30 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)
1 Человек сейчас смотрит этот товар!

Описание

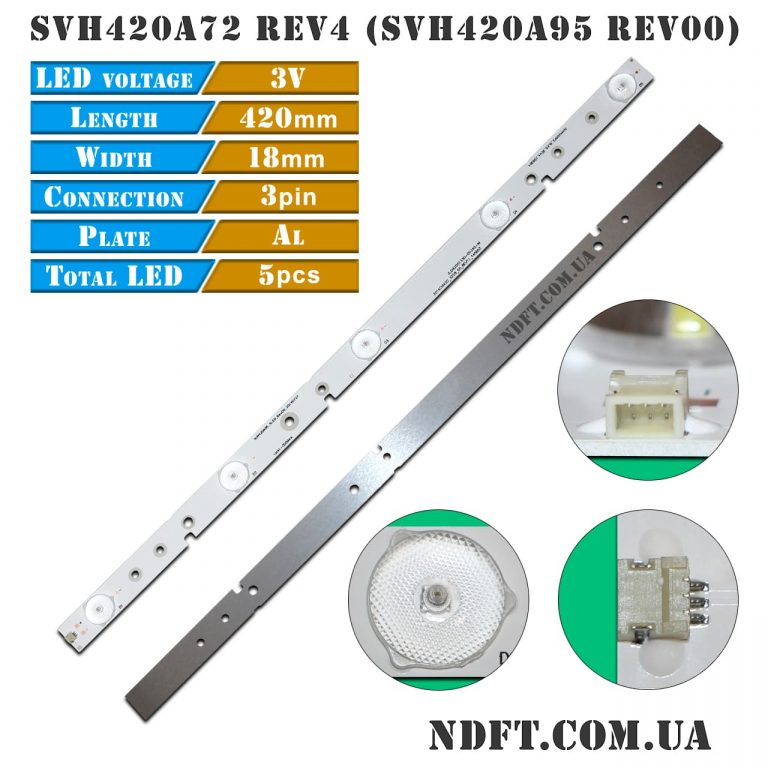

Комплект планок LED подсветки SVH420A72_5LED_REV4, SVH420A95_5LED_REV00 характеристики:

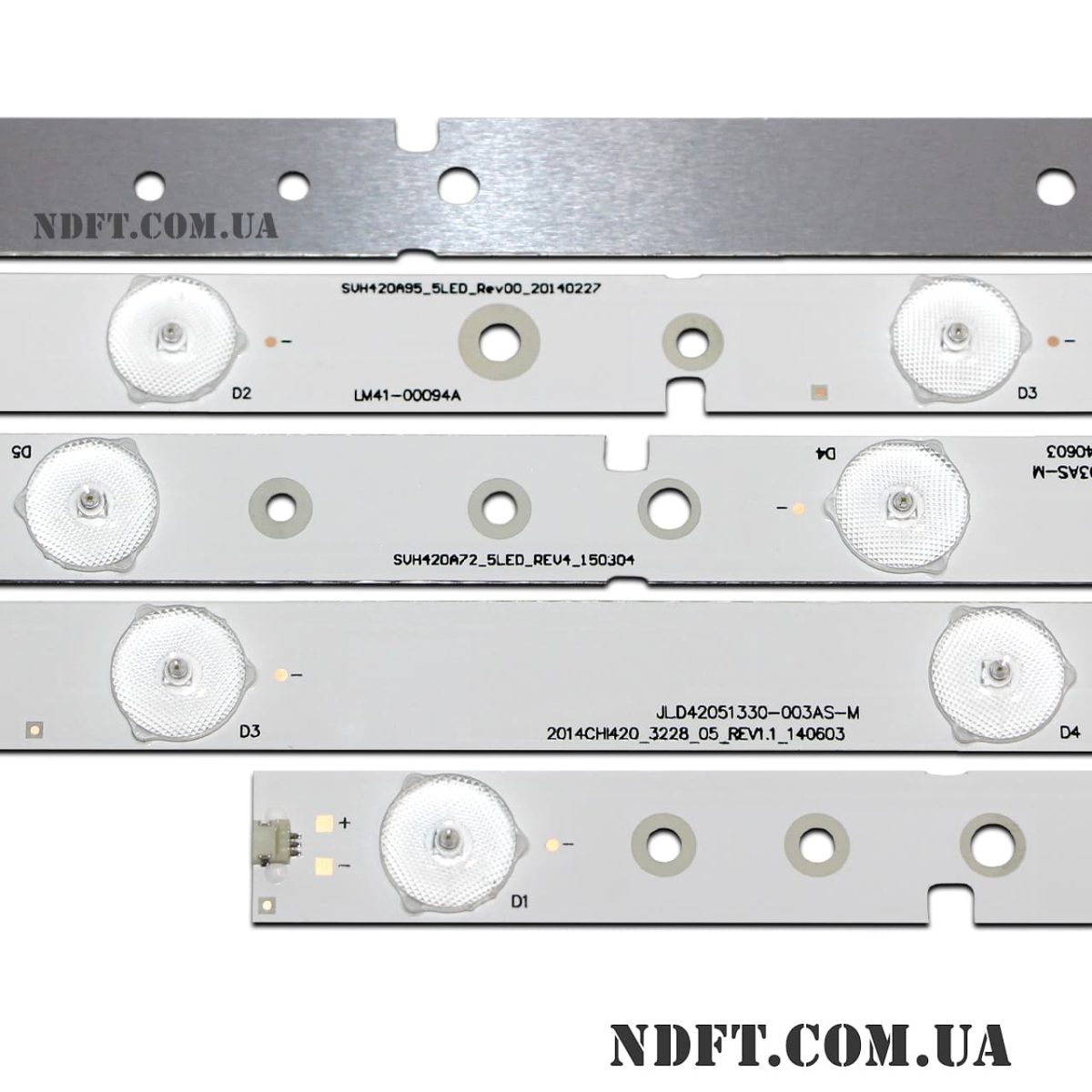

  • Маркировка:
    • SVH420A72_5LED_REV4_150304 (SVH420A72-5LED-REV4)
    • SVH420A95_5LED_REV00_20140227 (SVH420A95-5LED-REV00)
    • LM-00094A
    • JL.D42051330-003AS-M
    • 2014CHI420_3228_05_REV1.1_140603 (2014CHI420-3228-05-REV1.1)
  • Рабочее напряжение одного светодиода: 3 В
  • Высота планки (подложка + линза): 18 мм
  • Диагональ экрана: 42″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки: 420 мм
  • Количество контактов на разъеме: 3
  • Количество светодиодов на каждой планке: 5 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 21-20-155-24-73-20-18 мм
  • Расстояние между центрами светодиодов: 95 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 18 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров

Аналоги SVH420A72-5LED-REV4, SVH420A95-5LED-REV00:

  • SAMSUNG_2014CHI420_3228_05_REV1.1
  • LM41-00107D
  • SW 39 3228 05 REV1.0 120710 (с доработкой, отличаются крепежные отверстия, 8…9 планок = комплект)
  • SW 39 3228 05 REV1.1 120814 (с доработкой, отличаются крепежные отверстия, 8…9 планок = комплект)
  • CHA 39 3228 05 REV1.1 120814 (с доработкой, отличаются крепежные отверстия, 8…9 планок = комплект)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • HD416DF-E0
  • HD420DF-B61
  • HD420DF-B61/S3
  • HD416DF-E01S4 и других.

Совместимость с моделями телевизоров диагональю 42″:

  • Electron: 39-985
  • Hisense: LED42EC260JD, LED42K220, LED42EC590UN, LED42E260JD, LED42EC290N, LED42K188, LED42K320U, LED43K300U, LED42K20JD, LED42K30JD, LED42EC110JD, LED42K220JD,  LED42EC1100JD
  • Rolsen: RL-42D1305F и другими.

Совместимость SW 39 3228 05 REV1.1 120814 с моделями телевизоров диагональю:

  • BBK: 40LEM-3080/FT2C
  • Bravis: led-39a20
  • Elenberg: E39Q2510A
  • Skyworth: 39E320W
  • ECG390AH-LD1(SN), ECG390AH-LD2(SN)

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

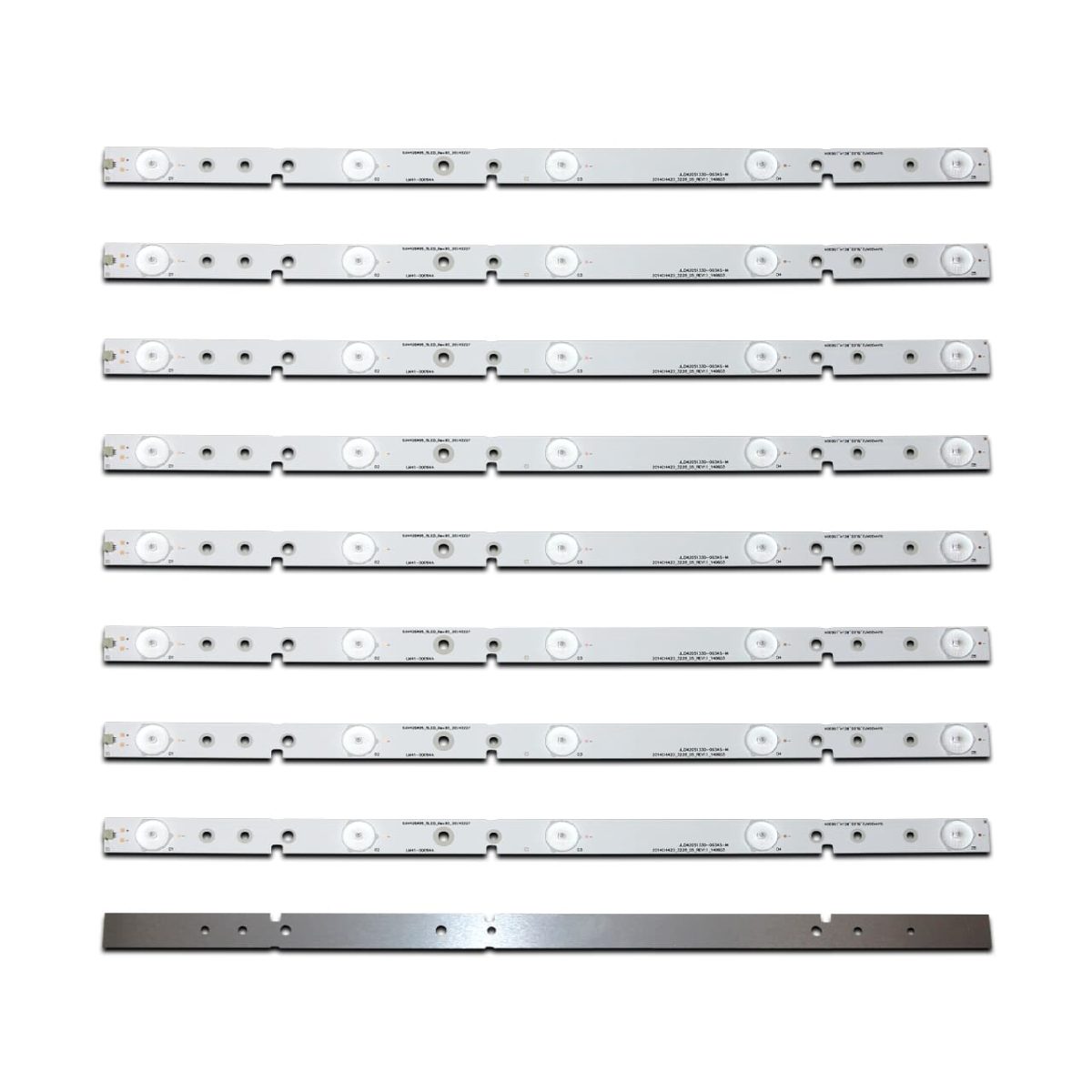

Полный комплект состоит из 9-ти планок:

  • SVH420A72_5LED_REV4, SVH420A95_5LED_REV00, LM-00094A (2014CHI420_3228_05_REV1.1, LM41-00107D)

Цена указана за полный комплект из 9-ти светодиодных планок.
