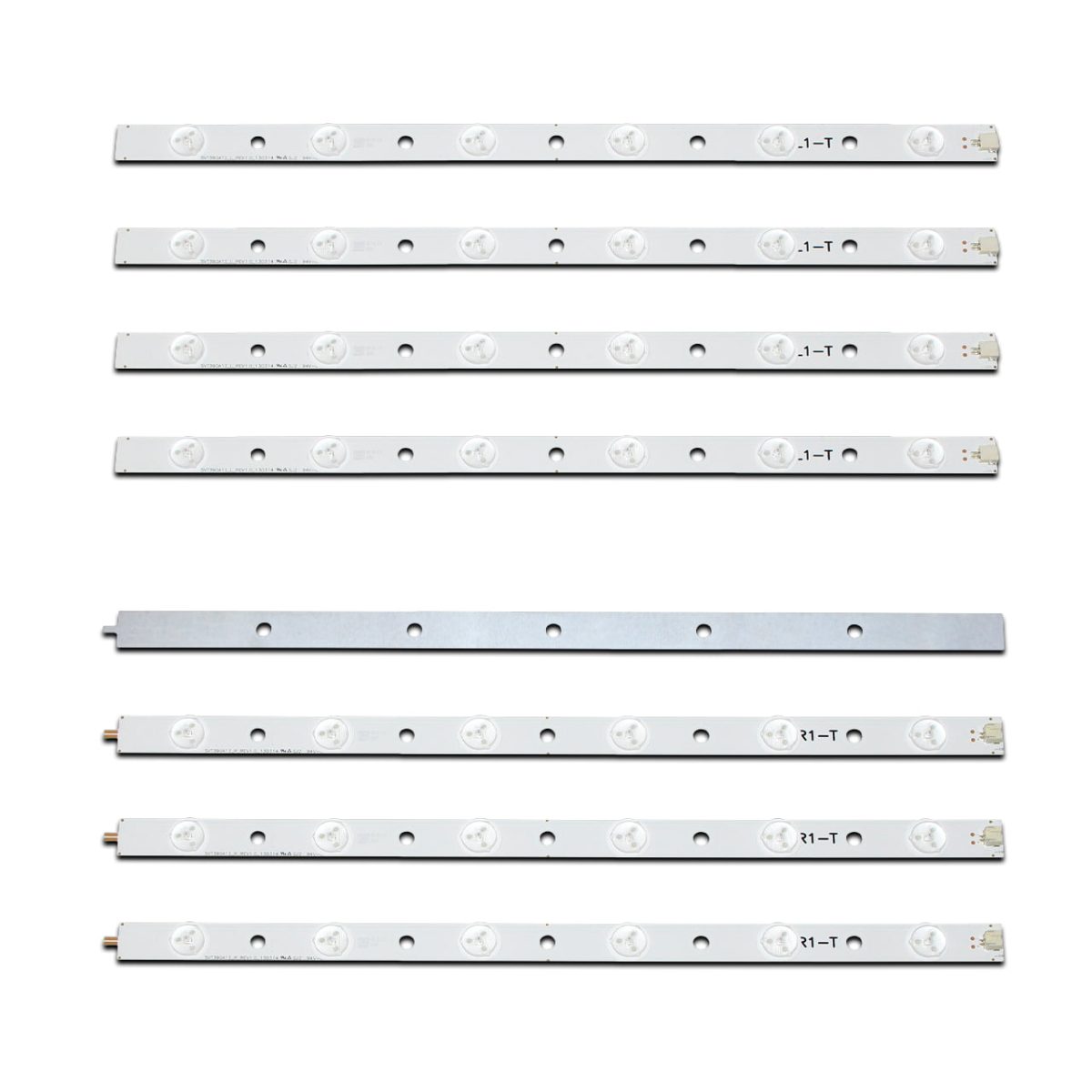

Полный комплект состоит из 8-ми планок (по 4 шт. каждого вида):
- SVT390A12_L_Rev1.0_130314 (SVT390A12 L Rev1.0 130314) – 4 шт.
- SVT390A12_R_Rev1.0_130314 (SVT390A12 R Rev1.0 130314) – 4 шт.
Цена указана за полный комплект из 8-ми светодиодных планок.
Возможна проклейка теплопроводящего скотча по запросу.

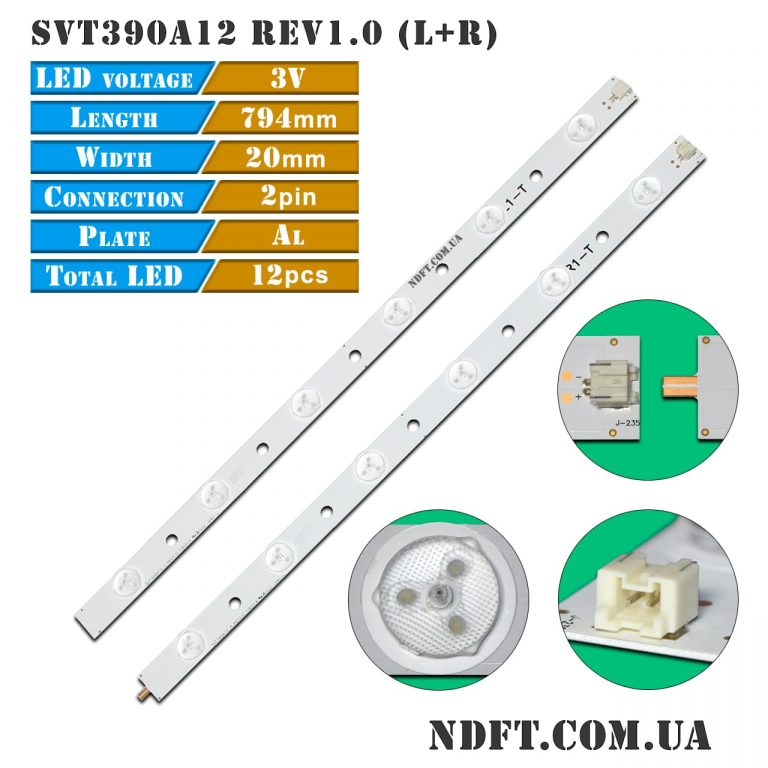

Комплект планок LED подсветки SVT390A12 Rev1.0 характеристики:

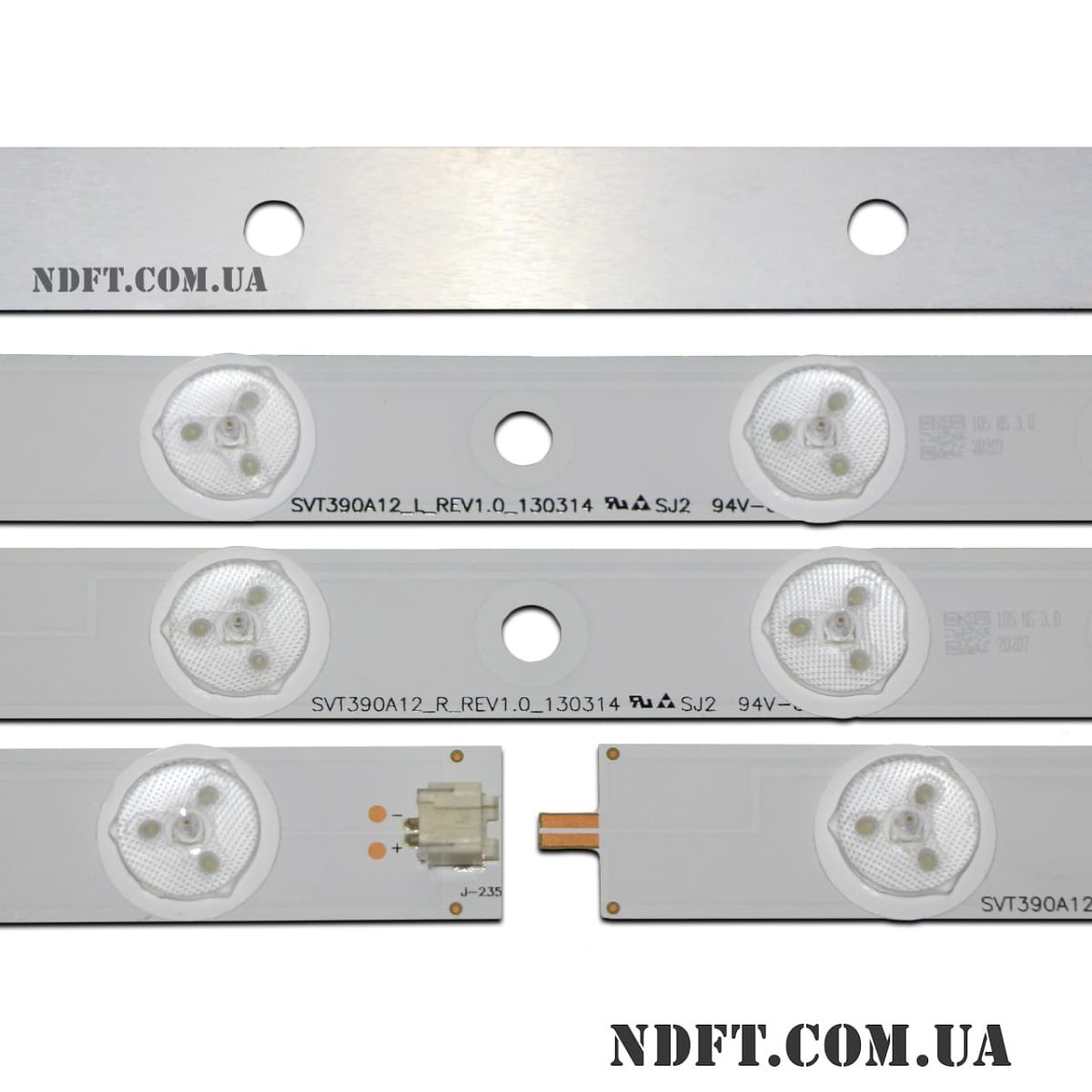

- Маркировка:
- SVT390A12_L_Rev1.0_130314 (SVT390A12 L Rev1.0 130314)
- SVT390A12_R_Rev1.0_130314 (SVT390A12 R Rev1.0 130314)
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7 мм
- Диагональ экрана: 39″
- Диаметр светорассеивателя: 16 мм
- Длина планок:
- L тип: 397 мм
- R тип: 403 мм
- L R тип в сборе: 794 мм
- Количество контактов на разъеме: 2
- Количество светодиодов на каждой планке: 6 шт.
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий: 68 мм
- Расстояние между центрами светодиодов: 66 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 20 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги SVT390A12 Rev1.0:
- SVT390A05-L-REV0.3, SVT390A05-R-REV0.3
- SVT400A94-L, SVT400A94-R (отличаются монтажные отверстия, комплект из 4L 4R или 5L 5R)
- SVT400A94_REV03_L-TYPE_140203
- SVT400A94_REV03_R-TYPE_140203
- SVT390A05_L_REV3.0_121114 SVT390A05_R_REV3.0_121114
- SVT390A05_L_REV0.3_20230508 (39D3503V2W6C1B39517M)
- SVT390A05_R_REV0.3_20230508 (39D3503V2W6C1B40317M)
- SVT390A05_L_REV3.0_121114, SVT390A05_R_REV3.0_121114
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- TL390FS2B-0
- TL400FSB1-S
- 96.39S02.003 и других.
Совместимость с моделями телевизоров Toshiba диагональю 39″:
- Toshiba: 39P2300D, 39L2300D, 39L4353RB, TL400FSB1S, 40L2400D, 39L2333D, 39P2306EV, 40L2400D, 39L4353D, 39L1350U, 39L2300U, 39L2333DG, 39L4300UC, 39L4300VM, 39L4300VN, 39L4353B, 39L4353DG, 39L4353DN, 39P2300DG, 39P2305EV, 39P2306EV и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
