SVV550AQ9_REV02_A_170216 + SVV550AQ9_REV02_B_170216 (SVV550AQ9 REV02, SVV550AW9 Rev00, JL.D55061330-078AS-M, JL.D55061330-078HS-M, LG Innotek Vestel 55inch 55500 LED ARRAY A/B-Type REV0.0) – Комплект планок LED подсветки для телевизоров 55″

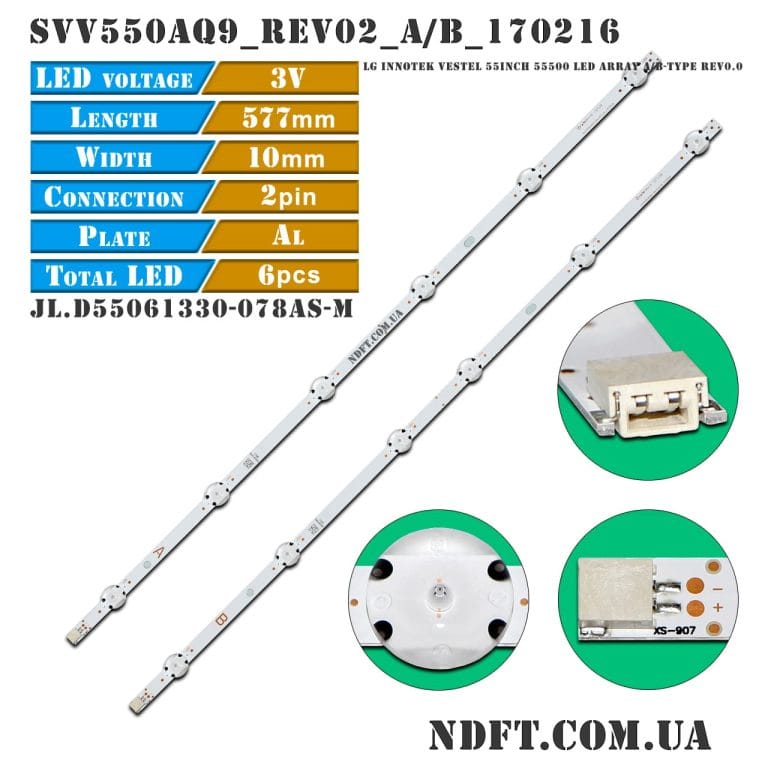

Комплект планок LED подсветки SVV550AQ9 REV02 характеристики:

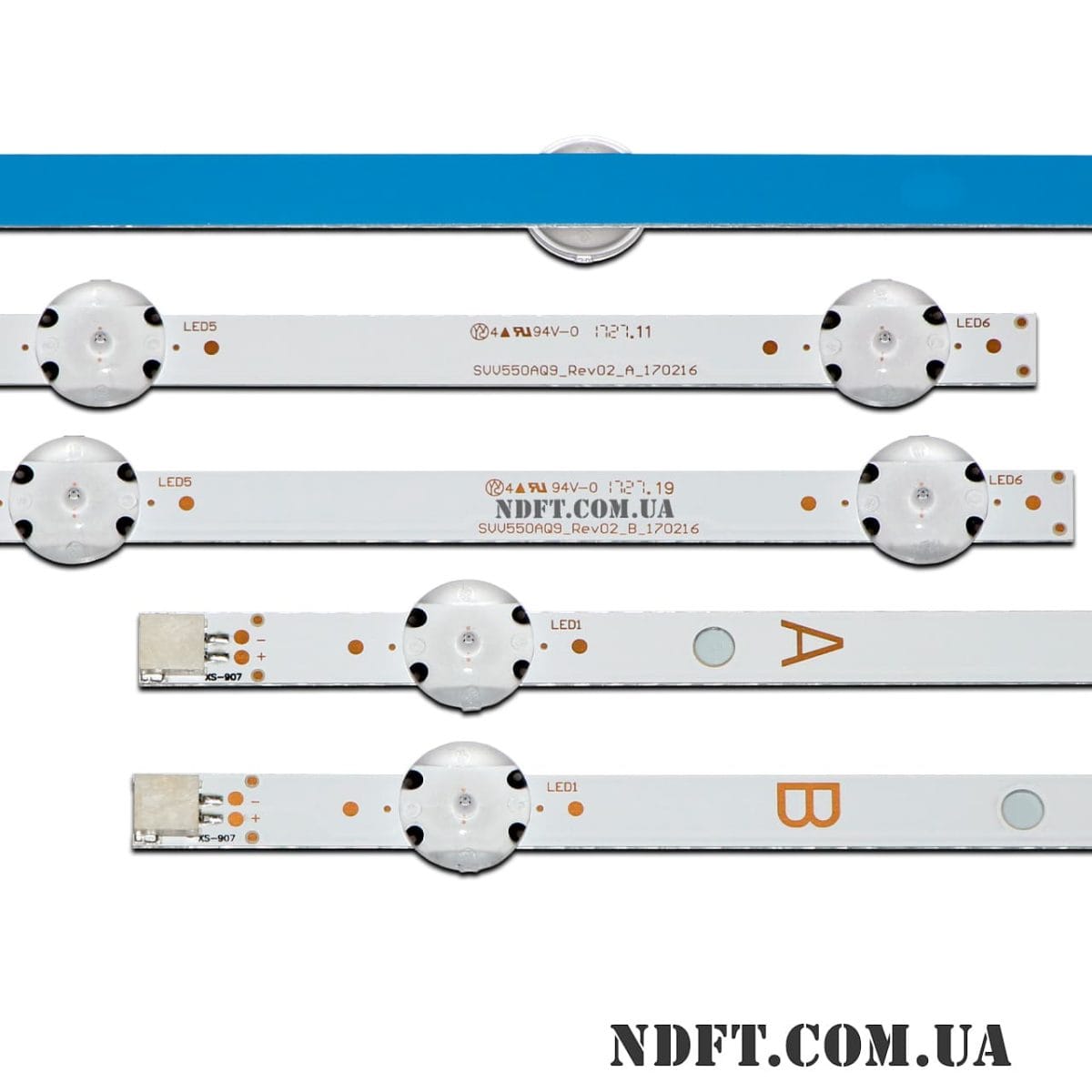

• Маркировка:
  • SVV550AQ9_REV02_A_170216 (30097349, SVV550AQ9-REV02-A)
  • SVV550AQ9_REV02_B_170216 (30097350, SVV550AQ9-REV02-B)
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 18 В (6S1P)
• Количество светодиодов на каждой планке: 6 шт.
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 17 мм
• Длина каждой планки: 577 мм
• Количество контактов на разъеме: 2
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами крепежных отверстий:
  • A тип: 320 мм
  • B тип: 280 мм
• Расстояние между центрами светодиодов:
  • A тип: 102-105-100-105-102 мм
  • B тип: 110-112-70-112-110 мм
• Расстояние между центром 1-го и последнего LED: 515 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 10 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги SVV550AQ9 REV02:

• SVV550AW9_Rev00_A_180523 (SVV550AW9-Rev00-A)
• SVV550AW9_Rev00_B_180523 (SVV550AW9-Rev00-B)
• JL.D55061330-078AS-M (30101793)
• JL.D55061330-078HS-M (30101794)
• LG Innotek Vestel 55inch 55500 LED ARRAY A-Type REV0.0_171026 (A)
• LG Innotek Vestel 55inch 55500 LED ARRAY B-Type REV0.0_171026 (B)
• 15883A, 15883B

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• LC550EQY (SH)(M1)
• LC550EQYSHM1
• VES550NYL-2D-N01
• VES550QNYS-2D-N01
• VES550QNYL-2D-N01 (SH)(M1)
• VES550QNYL-2D-N02
• VES550QNYL-2D-N03 и других.

Совместимость с моделями телевизоров диагональю 55″:

• Hitachi: 55HK25T74U
• HI-LEVEL: 55UHL960
• JVC: LT-55VU63, LT-55K890(A), LT-55K896A, LT-55C890, LT-55C890
• Logik: L55UE19
• Panasonic: TX-55FX550Bб TX-55FX550Eб TX-55FX555B, TX-55GX550B, TX-55GXW58, TX-55FX551B, TX-55FX555E, TX-55GX550E, TX-55GX551B, TX-55GX555
• Regal: 55R7020U, 55R753U
• SEG: 55SBU700, 55SBU720
• Telefunken: 55TU7020
• Toshiba: 55T6863DG, 55VL3A6, 55T6863DB, 55V5863DA, 55V5863DAT, 55T5863DB, 55V5863DG, 55VL3A63DB, 55V6863DAT, 55V5B63DT, 55VL3A63DG
• Vestel: 55UD8400, 55UD8450, 55UD8460, 55UD8470, 55UD8500 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

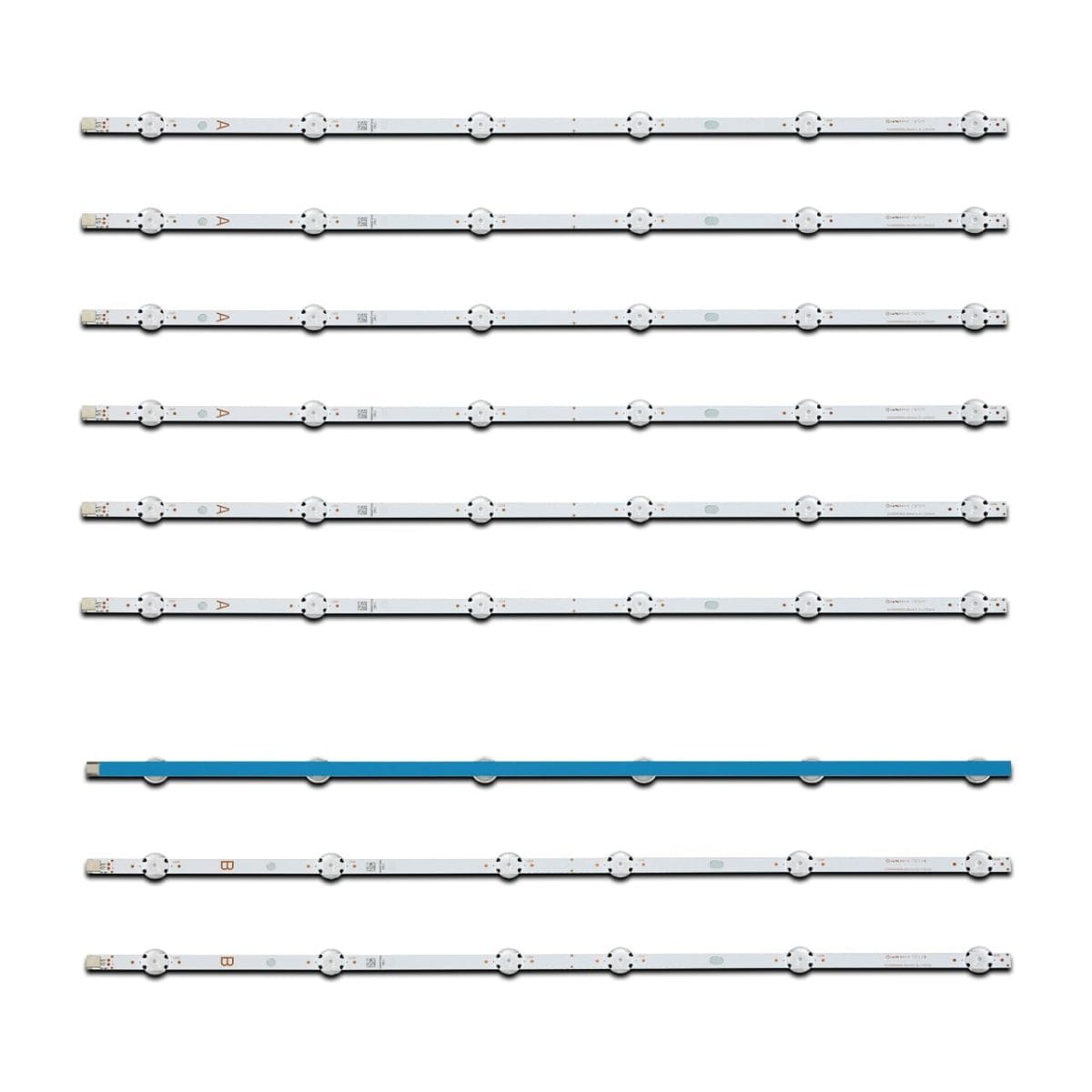

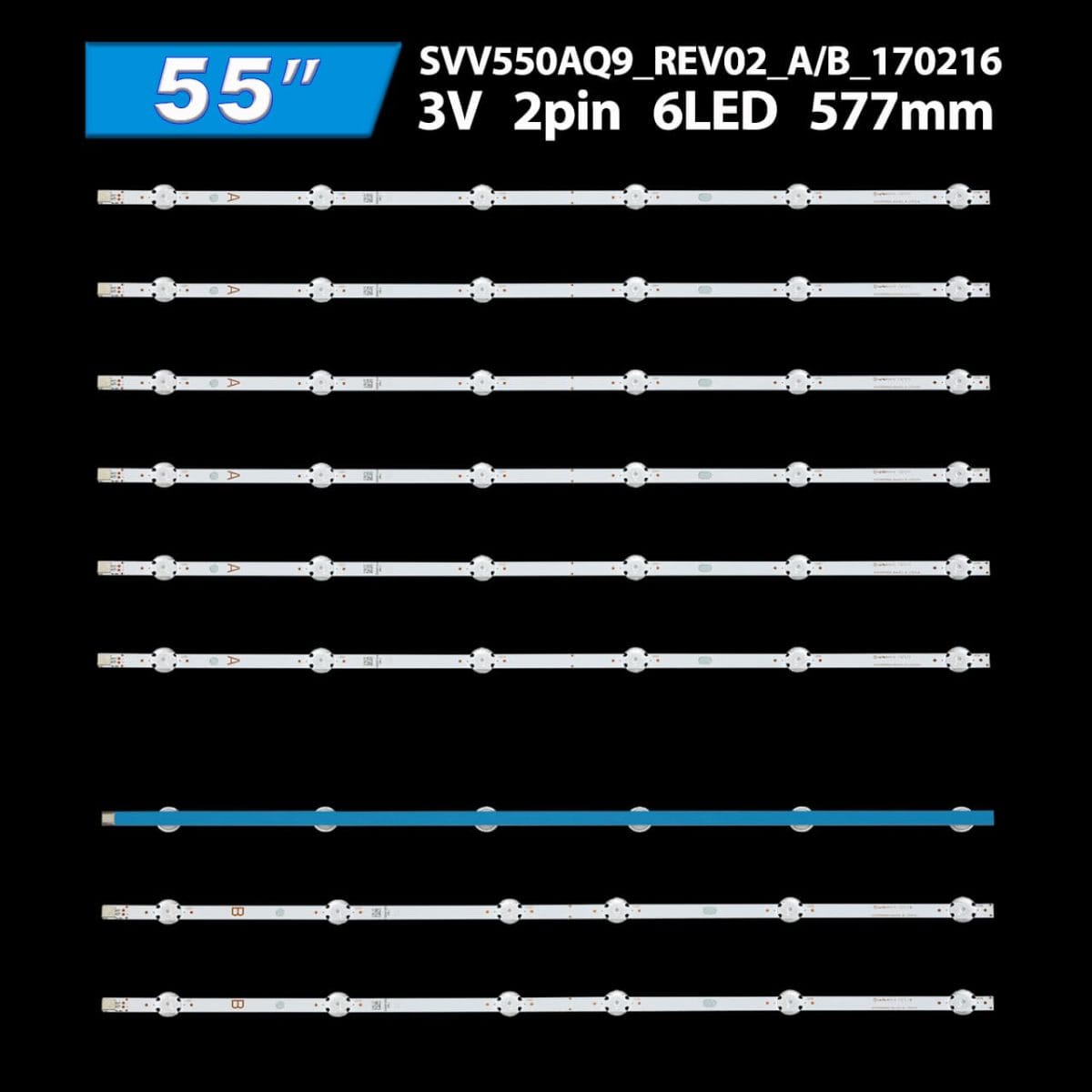

Полный комплект состоит из 9-ти планок:

• SVV550AQ9_REV02_A_170216 (SVV550AQ9 REV02, SVV550AW9 Rev00, JL.D55061330-078AS-M, LG Innotek Vestel 55inch 55500 LED ARRAY A-Type REV0.0) – 6 шт.
• SVV550AQ9_REV02_B_170216 (SVV550AQ9 REV02, SVV550AW9 Rev00, JL.D55061330-078HS-M, LG Innotek Vestel 55inch 55500 LED ARRAY B-Type REV0.0) – 3 шт.

Цена указана за полный комплект из 9-ти светодиодных планок.
