T32-30-L + T32-30-R 5pin/Type-B (W0501106A0, W0501107A0) – Комплект планок LED подсветки для телевизоров Sony 32″

Планки с данной маркировкой имеют два типа разъемов, сверьте фото своих планок с фотографией на сайте.

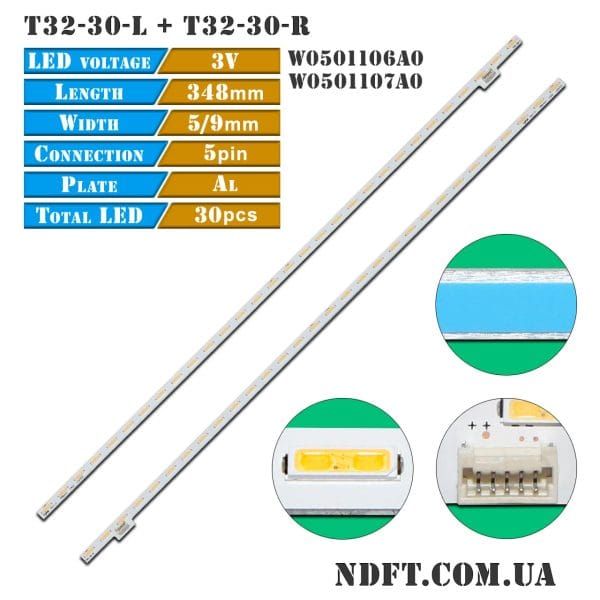

Комплект планок LED подсветки T32-30-L + T32-30-R (W0501106A0, W0501107A0) характеристики:

• Маркировка:
  • T32-30-L E88441 1302 124S1B
  • T32-30-R E88441 1302 123S1B
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение группы: 45 В (2×15S1P)
• Высота планки (подложка + линза): 2 мм
• Диагональ экрана: 32″
• Длина каждой планки: 348 мм
• Количество контактов на разъеме: 5 (Type-B)
• Количество светодиодов на каждой планке: 30 шт. (2 группы по 15 шт.)
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами светодиодов: 12 мм
• Расстояние между центром 1-го и последнего LED: 338 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш×В): 7×2×1 мм
• Ширина подложки планок:
  • В узкой области: 5 мм
  • В широкой области: 9 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги T32-30-L + T32-30-R (W0501106A0, W0501107A0):

• W0501106A0
• W0501107A0
• 74.32T41.001-0-DX1 (радиатор)
• 74.32T35.002-1-DX1 (радиатор)
• 74.32T35.002 (радиатор)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• T320HVF06.0, T320XVF05.0, T320HVF01.0,T320HVF01.1, T320HVF04.1, T320HVF04.0 и других.

Совместимость с моделями телевизоров Sony диагональю 32″:

• Sony: KDL-32W705B, KDL-32W650A, KDL-32W674A, KDL-32W600A, KDL-32W653A, KDL-32W654A, KDL-32W700B, KDL-32W706B, KDL-32W700A, KDL-32W603A и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
• Встречаются планки с данной маркировкой со светодиодами на 6 В подключенные последовательно-параллельно.

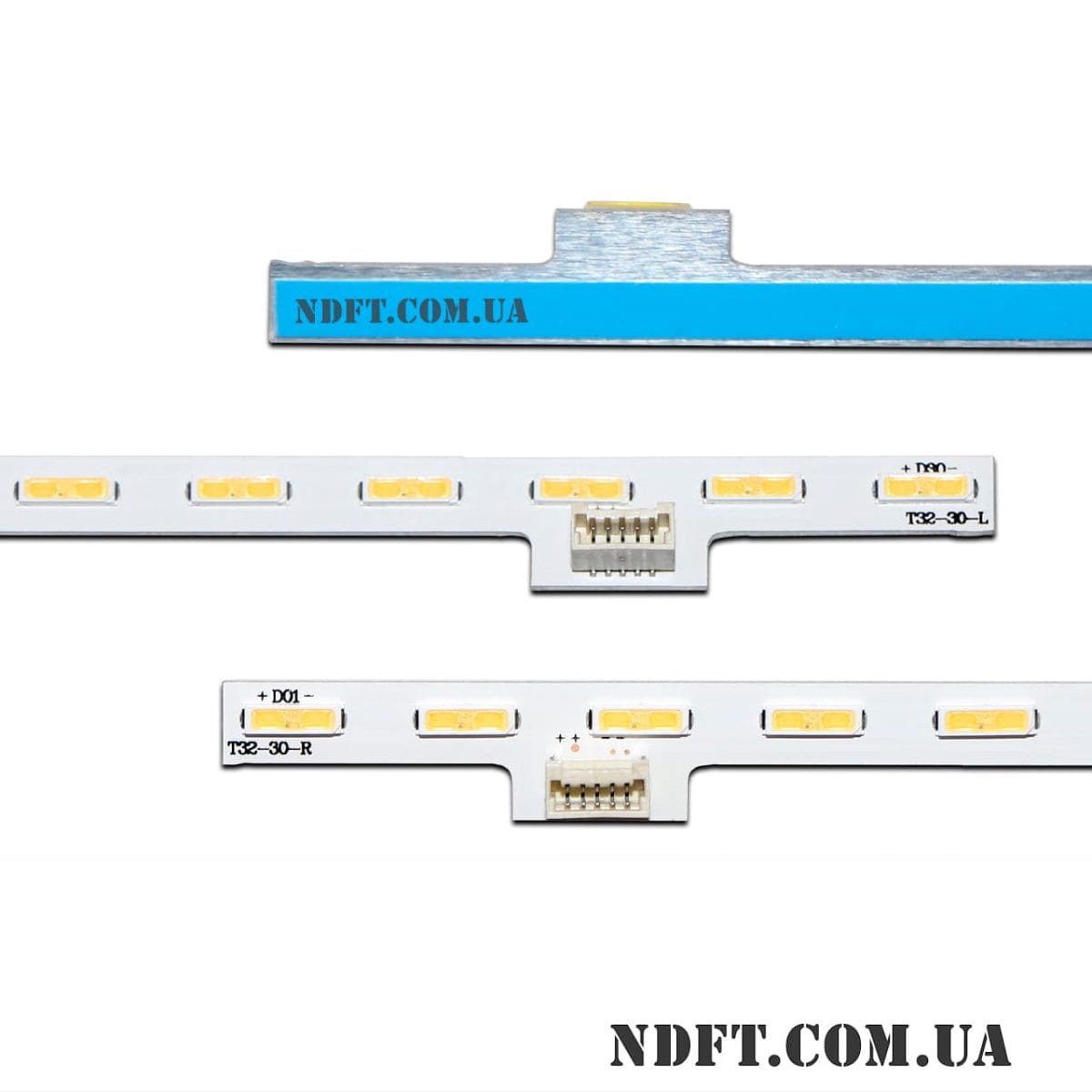

• Планки с данной маркировкой имеют два типа разъемов, сверьте фото своих планок с фотографией на сайте.

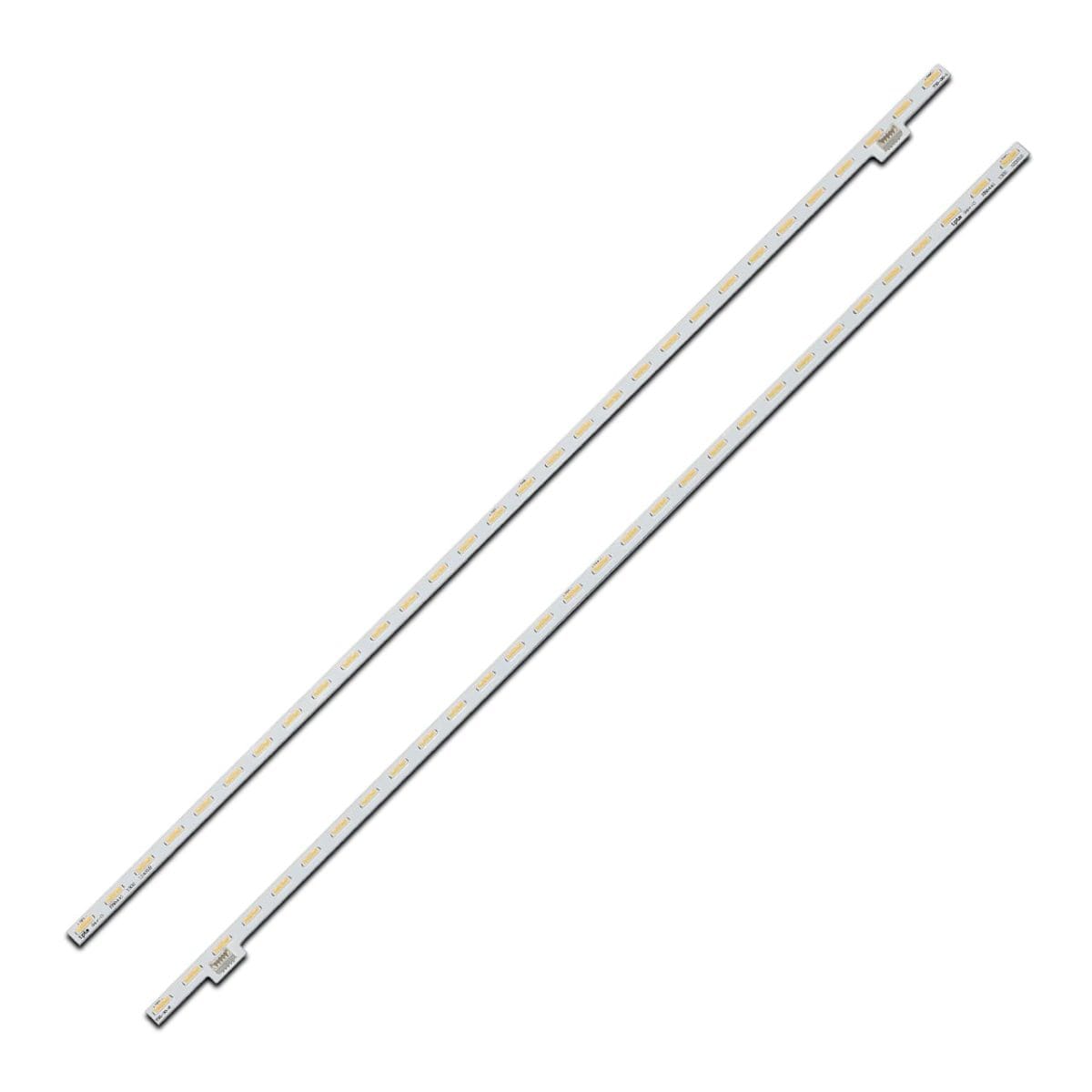

Полный комплект состоит из двух планок:

• T32-30-L 5pin/Type-B (W0501106A0) — 1 шт.
• T32-30-R 5pin/Type-B (W0501107A0) — 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
