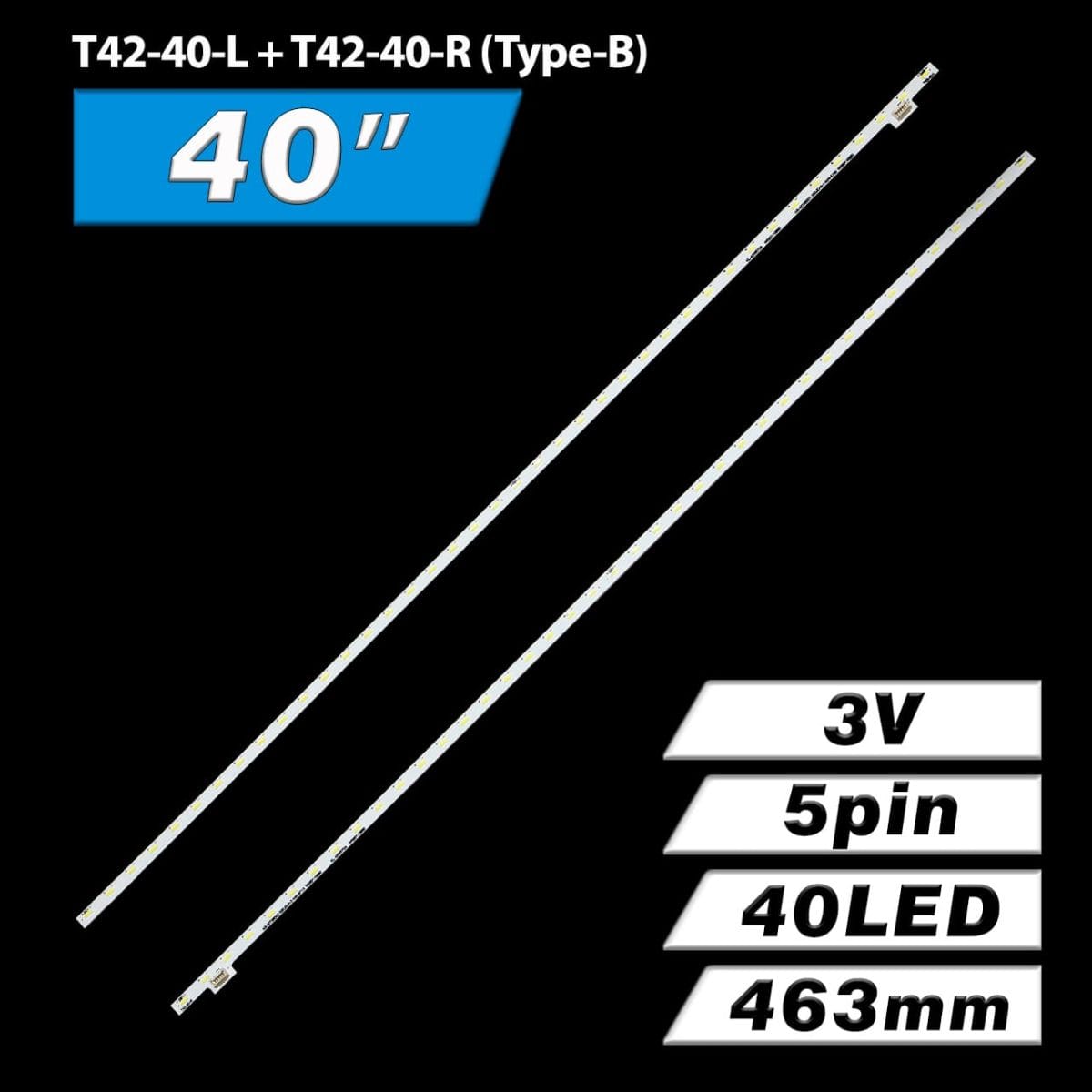

Комплект планок LED подсветки T42-40-L T42-40-R 5pin/Type-B (74.42T35.001) характеристики:

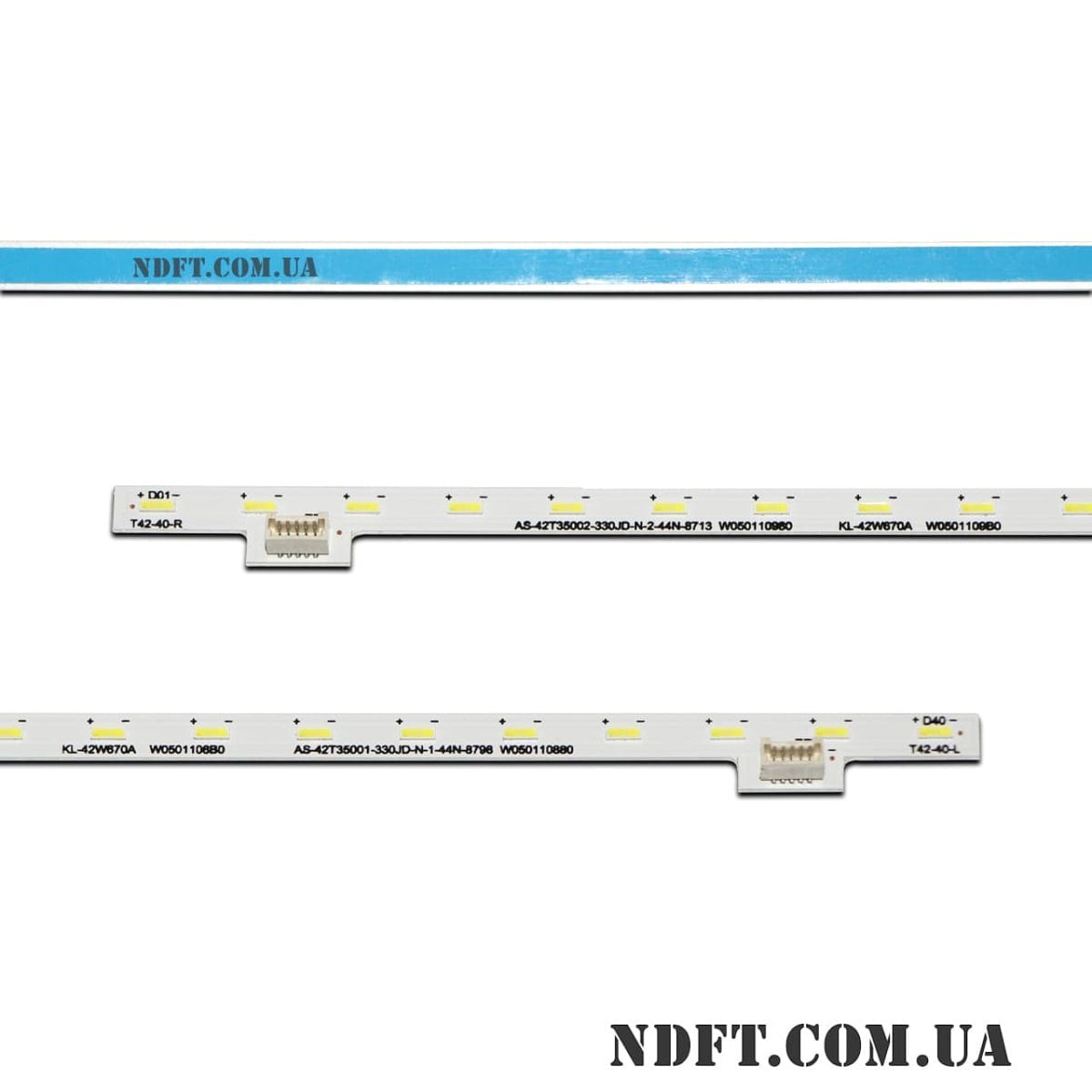

- Маркировка:
- T42-40-L W0501108B0 KL-42W670A
- T42-40-R W0501109B0 KL-42W670A
- Рабочее напряжение одного светодиода: 3 В
- Общее напряжение группы: 60 В (2×20S1P)
- Количество светодиодов на каждой планке: 40 шт. (2 группы по 20 шт.)
- Высота планки (подложка + линза): 2 мм
- Диагональ экрана: 42″
- Длина каждой планки: 463 мм
- Количество контактов на разъеме: 5 (Type-B с засечками)
- Материал подложки: алюминий + теплопроводный скотч
- Расстояние между центрами светодиодов: 12 мм
- Расстояние между центром 1-го и последнего LED: 454 мм
- Тип светорассеивателя: открытый диод
- Размеры светодиода (Д×Ш): 4×1,4 мм (4014)
- Ширина подложки планок:
- В узкой области: 6 мм
- В широкой области: 10 мм
- Применение: ремонт торцевой (Edge LED) подсветки телевизоров
- Гарантия: 6 мес.
Аналоги T42-40-L T42-40-R 5pin/Type-B:
- W0501108A0, W0501109A0
- W0501108B0, W0501109B0
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- 74.42T35.001-0-DX1, 74.42T31.002-0-DX1, 74.42T35.001, T420HVJ02.0, T420HVJ02.1, T420HVF04.0, T420HVF04.1, T420HVF04.2, T420HVF06.0, T420HVF04.3, T420HVF06.1 и других.
Совместимость с моделями телевизоров Sony диагональю 42″:
- Sony: KDL-42W650A, KDL-42W800B, KDL-42W700B, KDL-42W828B, KDL-42W705B, KDL-42W654A, KDL-42W656A, KDL-42W829B, KDL-42W815B, KDL42W670A, KDL-42W670A, KDL-42W653A и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

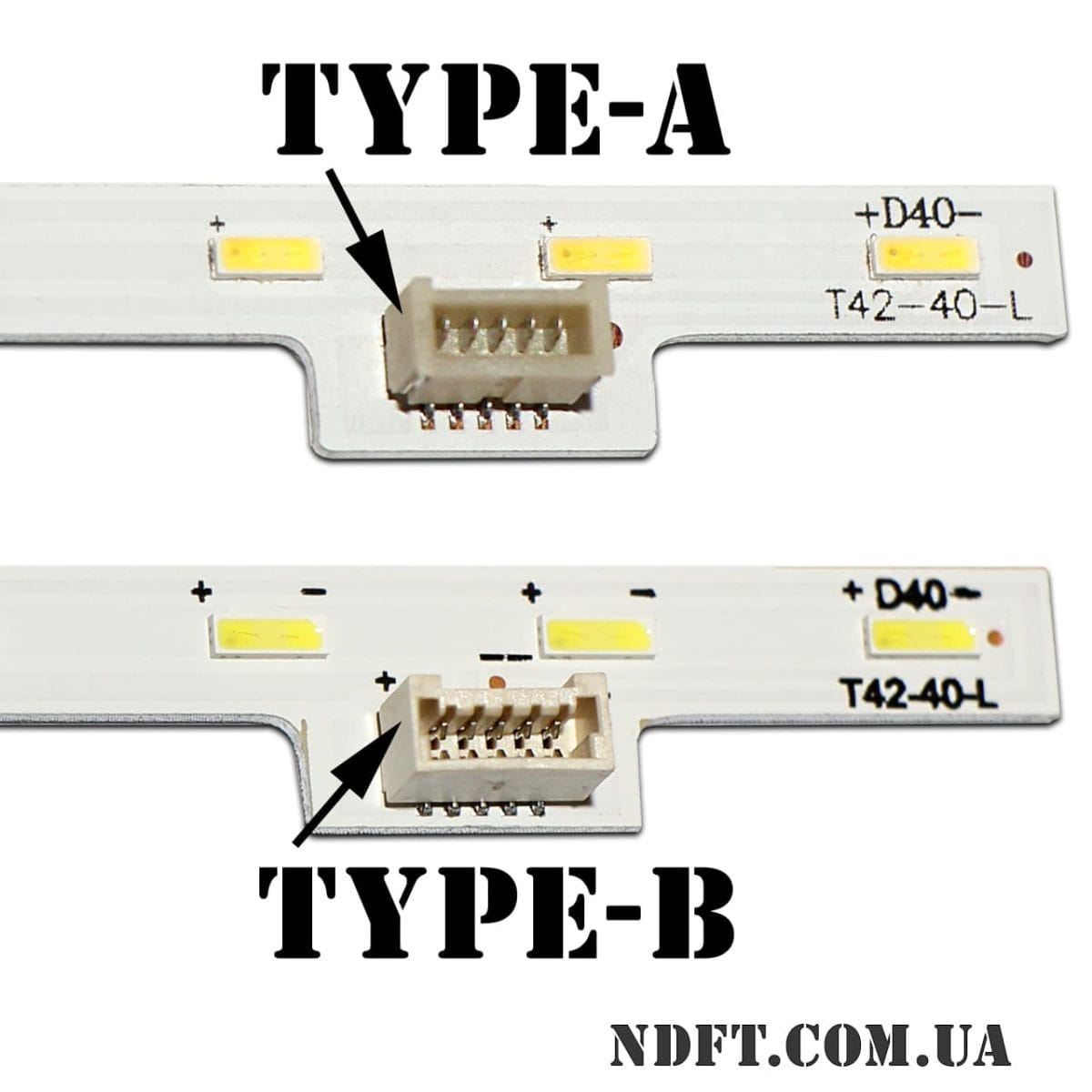

- Существуют разновидности данных планок, у которых отличается форма разъема (Type-A без засечек).

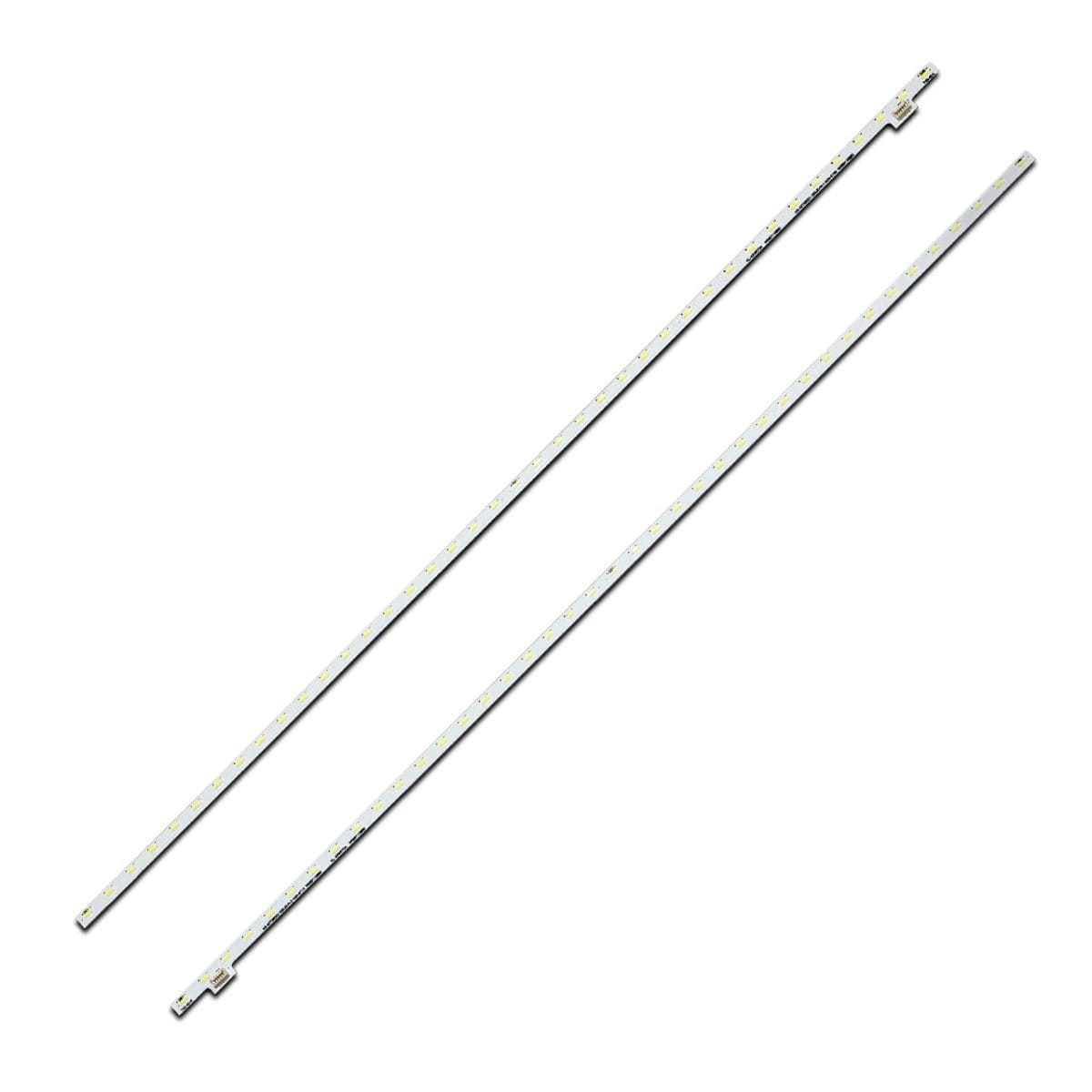

Полный комплект состоит из двух планок:
- T42-40-L 5pin/Type-B (W0501108B0 KL-42W670A) – 1 шт.
- T42-40-R 5pin/Type-B (W0501109B0 KL-42W670A) – 1 шт.
Цена указана за полный комплект из двух светодиодных планок.
