TB5507U V0_01, TB5507U V1_01 (CX-55S15E0E, CX-55S15E0B) – Комплект планок LED подсветки для телевизоров Panasonic 55″

Артикул: 1460471

2300.20 грн.

2300.20 грн.

Нет в наличии

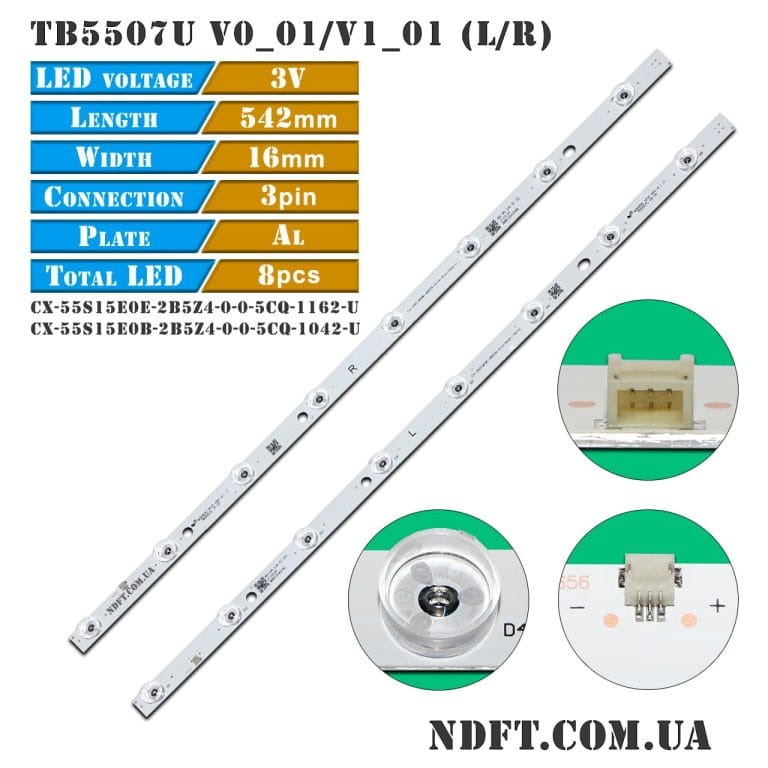

Комплект планок LED подсветки TB5507U V0-01, TB5507U V1-01 характеристики:

  • Маркировка:

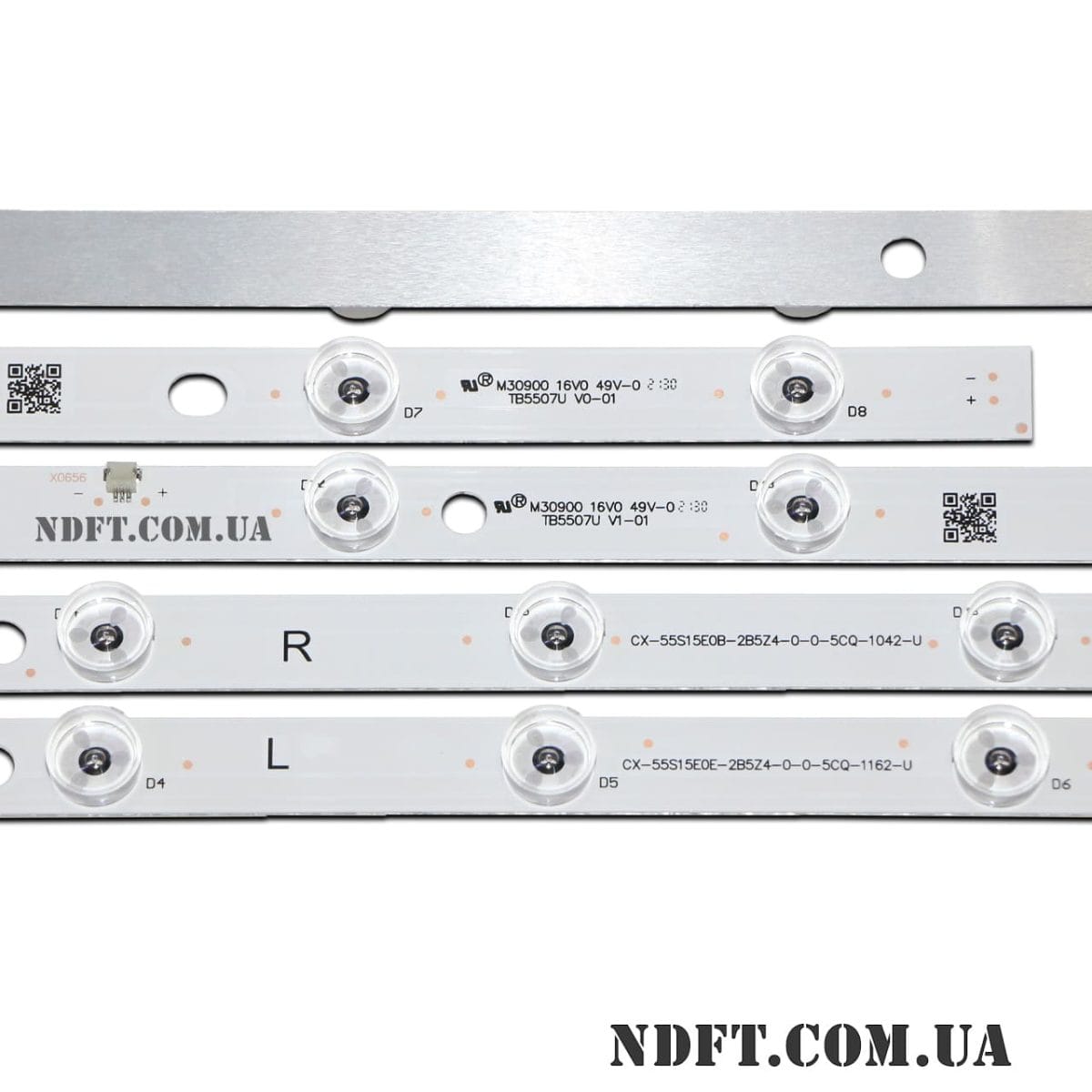

    • TB5507U V0-01 (CX-55S15E0E-2B5Z4-0-0-5CQ-1162-U (L) 3B8CZ54216L)
    • TB5507U V1-01 (CX-55S15E0B-2B5Z4-0-0-5CQ-1042-U (R) 3B8CZ54216R)
  • Рабочее напряжение одного светодиода: 3 В
  • Высота планки (подложка + линза): 9 мм
  • Диагональ экрана: 55″
  • Диаметр светорассеивателя: 15 мм
  • Длина каждой планки: 542 мм
  • Количество контактов на разъеме: 3
  • Количество светодиодов на каждой планке: 8 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий:
    • L тип: 107-202 мм
    • R тип: 107-246 мм
  • Расстояние между центрами светодиодов: 70 мм
  • Расстояние между центром 1-го и последнего LED: 490 мм
  • Тип светорассеивателя: вогнутый
  • Ширина подложки планок: 16 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги TB5507U V0-01, TB5507U V1-01:

  • TB5507U V0_01
  • TB5507U V1_01
  • CX-55S15E0E-2B503-0D-577-0256-W
  • CX-55S15E0B-2B503-0D-577-0256-W
  • CX-55S15E0E-2B5Z4-0-D-5C0-1162-U
  • CX-55S15E0B-2B5Z4-0-D-5C0-1162-U
  • CX-55S15E0E-3A5Z4-0-D-58E-0542-U
  • CX-55S15E0B-3A5Z4-0-D-58E-0542-U
  • CX-55S15E0E-2B523-0-D-577-8666-U
  • CX-55S15E0B-2B523-0-D-577-8666-U

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • TZLP159UVVE
  • L5EDDYY00712 и других.

Совместимость с моделями телевизоров Panasonic диагональю 55″:

  • Panasonic: TH-55CX700H, TX-55CXW754, TX-55CX700, TX-55CX700B, TX-55CX750E, TX-55CXF757, TX-55CXX759, TX-55CX700E, TX-55CX680E, TX-55CX670E, TX-55CX720, TX-55CXW704 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

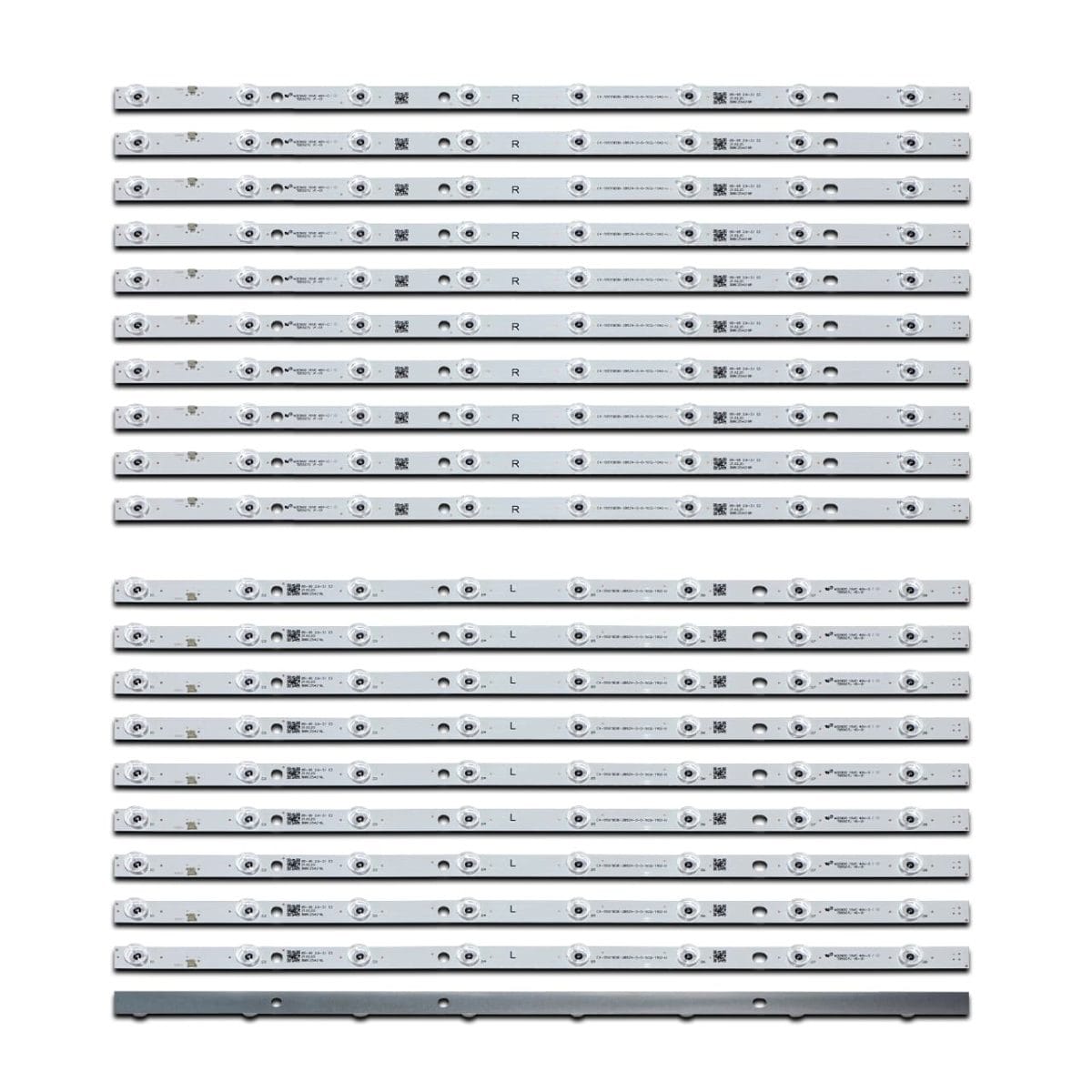

Полный комплект состоит из 20-ти планок (по 10 шт. каждого вида):

  • TB5507U V0-01 (CX-55S15E0E-2B5Z4-0-0-5CQ-1162-U (L) 3B8CZ54216L) — 10 шт.
  • TB5507U V1-01 (CX-55S15E0B-2B5Z4-0-0-5CQ-1042-U (R) 3B8CZ54216R) — 10 шт.

Цена указана за полный комплект из 20-ти светодиодных планок.
