V5DF-320DC1-R2 BN96-34782A, LM41-00117P (S_5J63_32_FL_7_REV1.5_150112_LM41-00117P, S_55J63_32_FL_7 REV1.5) – Комплект планок LED подсветки для телевизоров Samsung 32″

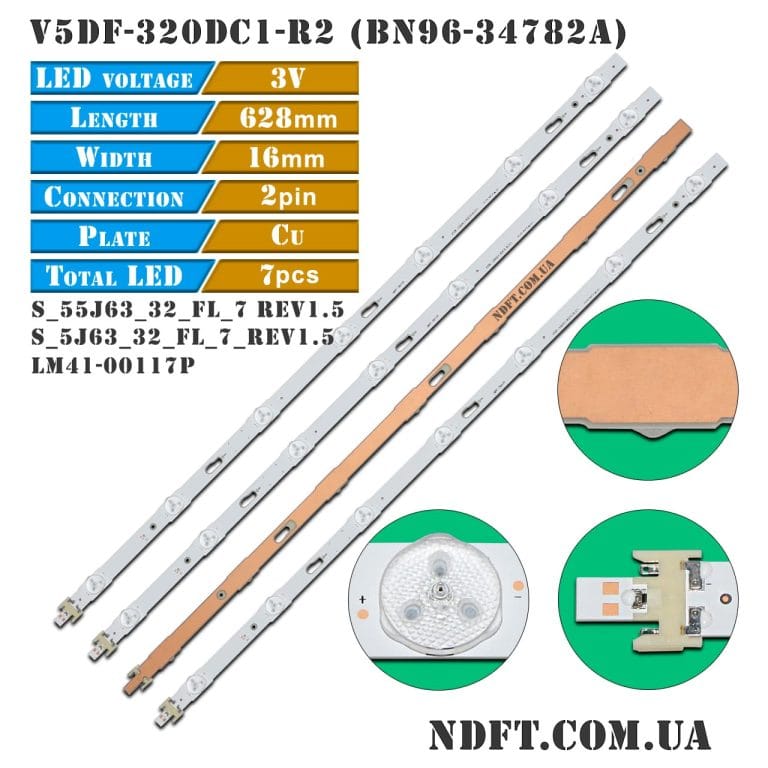

Комплект планок LED подсветки V5DF-320DC1-R2 (BN96-34782A, LM41-00117P) характеристики:

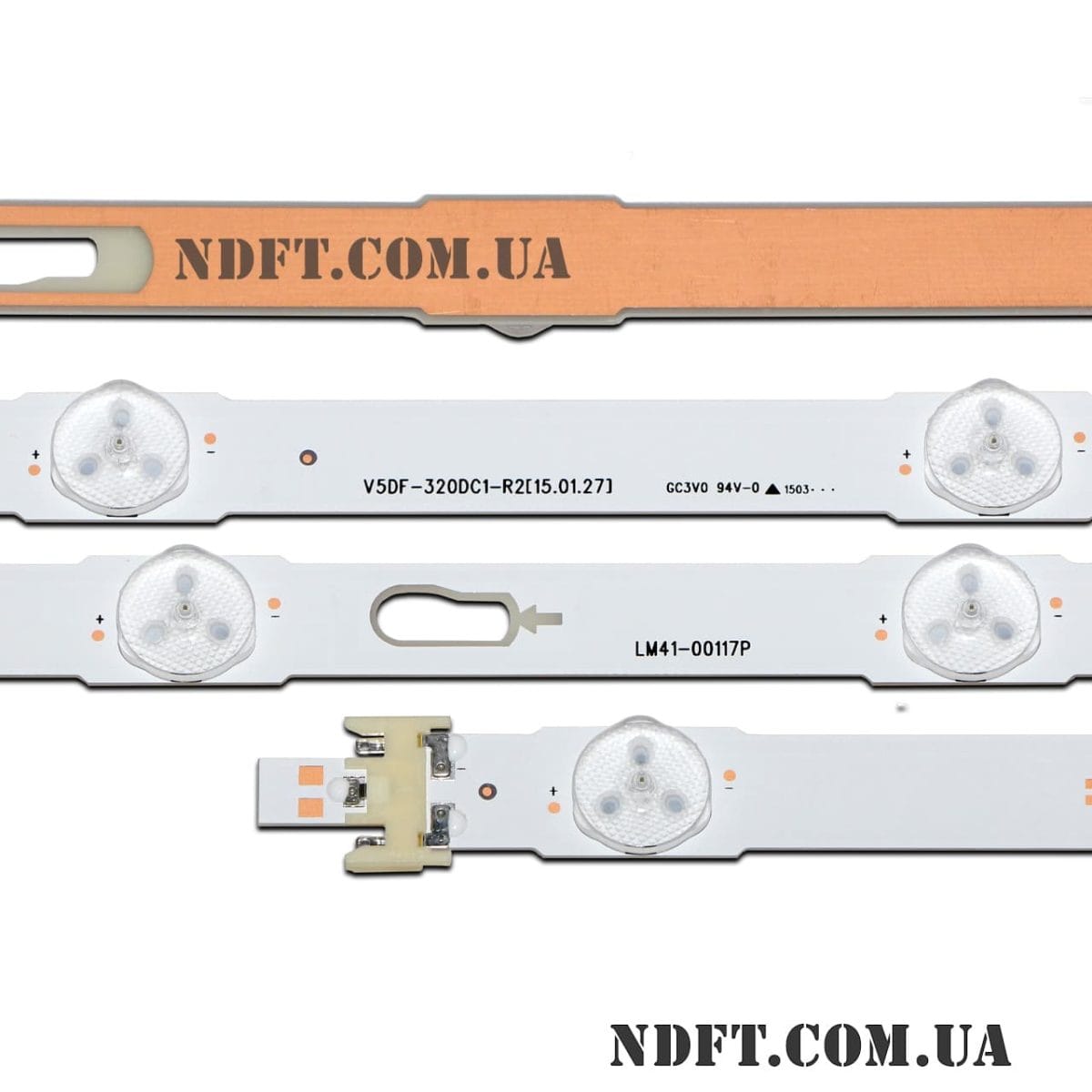

• Маркировка:
  • V5DF-320DC1-R2
  • LM41-00117P
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 21 В (7S1P)
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 32″
• Диаметр светорассеивателя: 16 мм
• Длина планки: 628 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке: 7 шт.
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий: 67-175-205-23 мм
• Расстояние между центрами светодиодов: 88-100-89-89-100-88 мм
• Расстояние между центром 1-го и последнего LED: 555 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 14 мм
  • В широкой области: 16 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги V5DF-320DC1-R2:

• BN96-34782A
• BN96-35372A
• BN95-02015A
• S_5J63_32_FL_7_REV1.5_150112_LM41-00117P
• S_55J63_32_FL_7_REV1.5_150112_LM41-00117P
• S_5J63_32_FL_7_REV1.5
• S_55J63_32_FL_7

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-WJO32CGLV1H
• CY-WJ032CGLV1H
• CY-WJ032CGLV2V и других.

Совместимость с моделями телевизоров Samsung диагональю 32″:

• Samsung: UE32J6350SU, UE32J6300, UE32J6300AW, UE32J6300AK, 32J6370SU, UE32J6500-AU, UE32J6300AK0X, UE32J6350, UE32J6370SU, UE32J6500AU и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

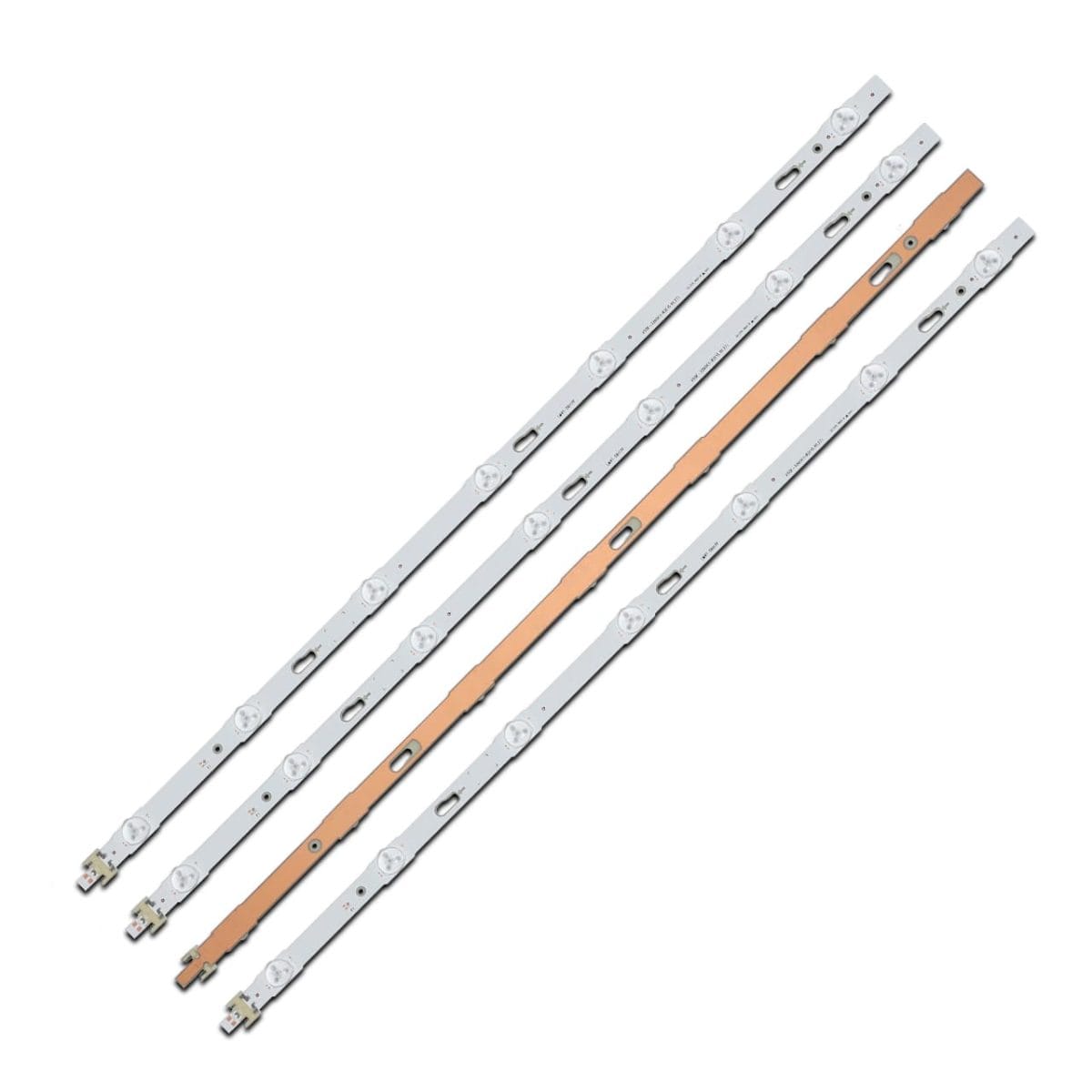

Полный комплект состоит из 4-х планок:

• V5DF-320DC1-R2 BN96-34782A, LM41-00117P (S_5J63_32_FL_7_REV1.5_150112_LM41-00117P, S_55J63_32_FL_7 REV1.5) – 4 шт.

Цена указана за полный комплект из 4-х светодиодных планок.
