V5DF-400DCA-R2 + V5DF-400DCB-R2 (S_5J63_40_FL_L5_REV1.7, S_5J63_40_FL_R4_REV1.7, BN96-34783A, BN96-34784A) – Комплект LED подсветки для Samsung 40″

Артикул: 1460567

Нет в наличии


1150.10

1150.10 ₴

Доставка:

  • Новая почта / курьер НП
  • Укрпочта
  • Самовывоз (г. Ивано-Франковск)

Нет в наличии

Сообщить о наличии

Мы сообщим Вам о наличии на email.

1 Человек сейчас смотрят этот товар!

Описание

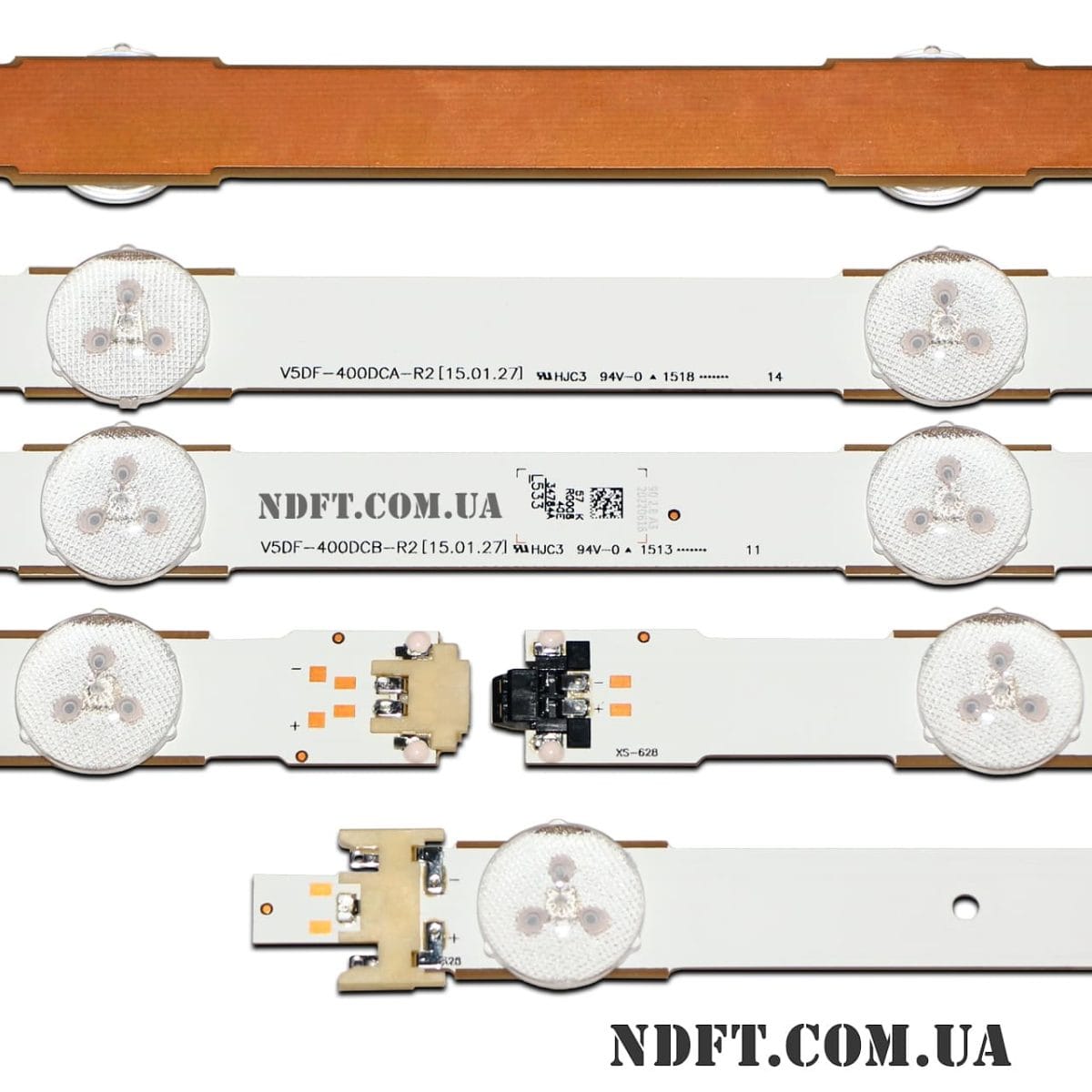

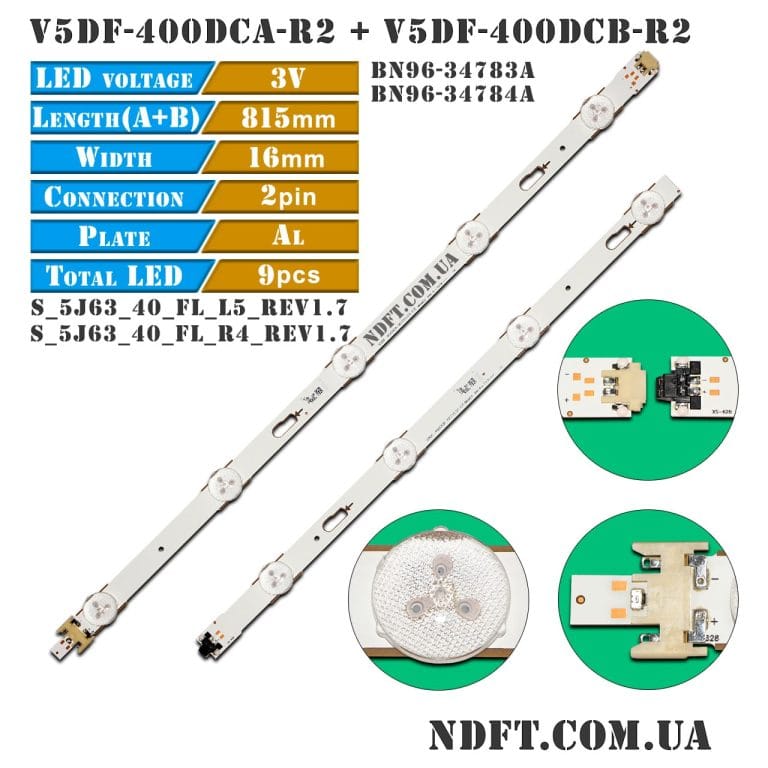

Комплект планок LED подсветки V5DF-400DCA-R2 V5DF-400DCB-R2 характеристики:

  • Маркировка:
    • V5DF-400DCA-R2 BN96-34783A
    • V5DF-400DCB-R2 BN96-34784A
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 27 В (9S1P)
  • Количество светодиодов на каждой планке:
    • A (L) тип: 5 шт.
    • B (R) тип: 4 шт.
    • A B (L R) в сборе: 9 шт.
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 40″
  • Диаметр светорассеивателя: 19 мм
  • Длина каждой планки:
    • A (L) тип: 459 мм
    • B (R) тип: 363 мм
    • A B (L R) в сборе: 815 мм
  • Количество контактов на разъеме: 2
  • Материал подложки: фольгированный текстолит
  • Расстояние между центрами крепежных отверстий:
    • A B (L R) в сборе: 95-191-23-153-14-179-38 мм
  • Расстояние между центрами светодиодов: 95 мм
  • Расстояние между центром 1-го и последнего LED: 762 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок:
    • В узкой области: 14 мм
    • В широкой области: 16 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги V5DF-400DCA-R2 V5DF-400DCB-R2:

  • S_5J63_40_FL_L5_REV1.7
  • S_5J63_40_FL_R4_REV1.7
  • S_5J63_40_FL_L5_REV1.7_150108_LM41-00117N
  • S_5J63_40_FL_R4_REV1.7_150108_LM41-00117M
  • S-5J63-40-FL-L5-REV1.7-150108 LM41-00117N
  • S-5J63-40-FL-R4-REV1.7-150108 LM41-00117M

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • CY-WJ040CGLV, CY-WJ040CGLV1H, LSF400HF05
  • BN41-02372A (шина) и других.

Совместимость с моделями телевизоров Samsung диагональю 40″:

  • Samsung: UA40J6300, UA40J6300AK, UA40J6300AR, UA40J6300AW, UA40J63AK, UE40J6300, UE40J6300AK, UE40J6300AWXXH, UE40J6302, UE40J6302AK, UE40J6350, UE40J6350SU, UE40J6370, UE40J6370SU, UE40J6375, UE40J6375SU, UE40J6500, UE40J6500AU, UE40J6590, UE40J6590AU, UN40J6500AF, UN40J6500AG, UN40J6500AH, UN40J6500AKXZL, UN40J6520, UN40J6520AFXZC и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

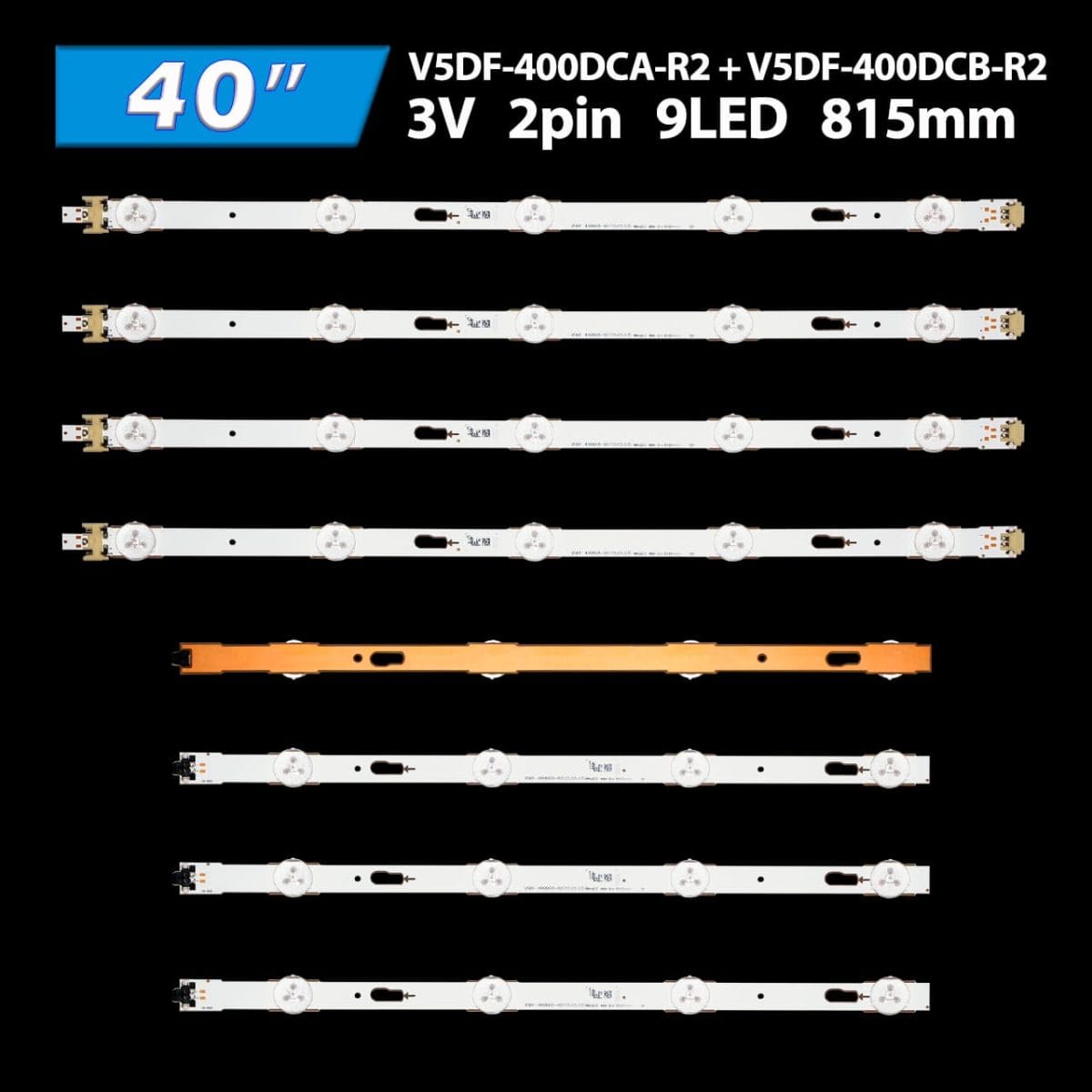

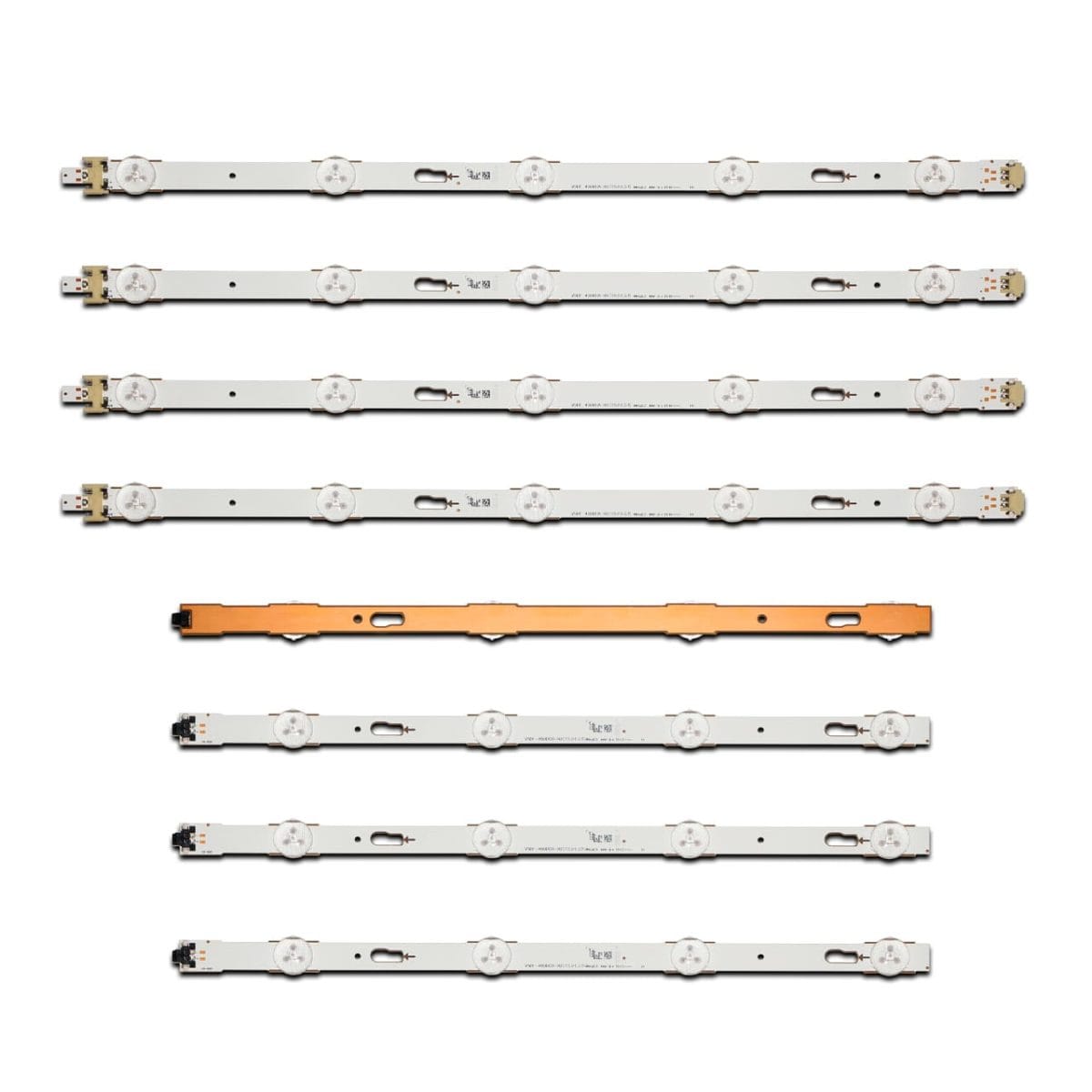

Полный комплект состоит из 8-ми планок (по 4 шт. каждого вида):

  • V5DF-400DCA-R2 BN96-34783A (S_5J63_40_FL_L5_REV1.7_150108_LM41-00117N) – 4 шт.
  • V5DF-400DCB-R2 BN96-34784A (S_5J63_40_FL_R4_REV1.7_150108_LM41-00117M) – 4 шт.

Цена указана за полный комплект из 8-ми светодиодных планок.
