Товары / LED подсветка LCD / Комплекты задней LED подсветки для LCD / V5DF-480DCA-R2 + V5DF-480DCB-R2 (BN96-34785A, BN96-34786A, S_5J63_48_FL_L6_REV1.5, S_5J63_48_FL_R4_REV1.5, LM41-00106R, LM41-00117L) – Комплект планок LED подсветки для телевизоров Samsung 48″

V5DF-480DCA-R2 + V5DF-480DCB-R2 (BN96-34785A, BN96-34786A, S_5J63_48_FL_L6_REV1.5, S_5J63_48_FL_R4_REV1.5, LM41-00106R, LM41-00117L) – Комплект планок LED подсветки для телевизоров Samsung 48″

Артикул: 1460564

1450.05 грн.

1450.05 грн.

В наличии

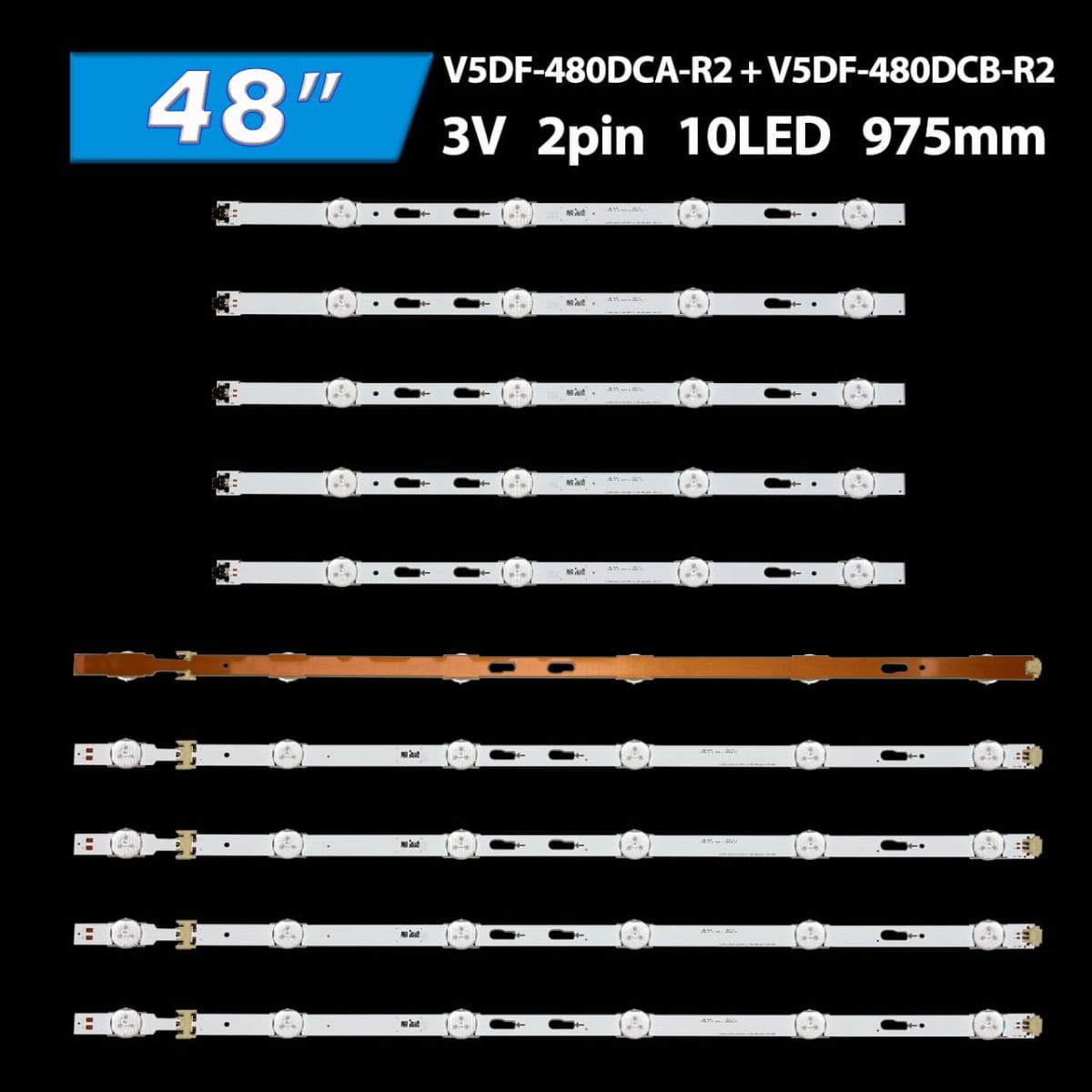

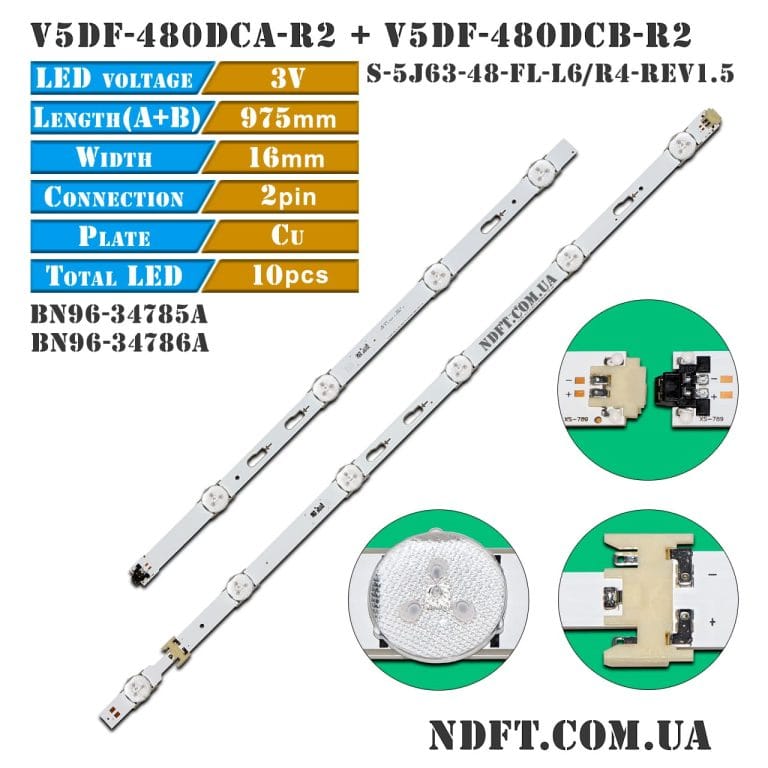

Комплект планок LED подсветки V5DF-480DCA-R2 + V5DF-480DCB-R2 характеристики:

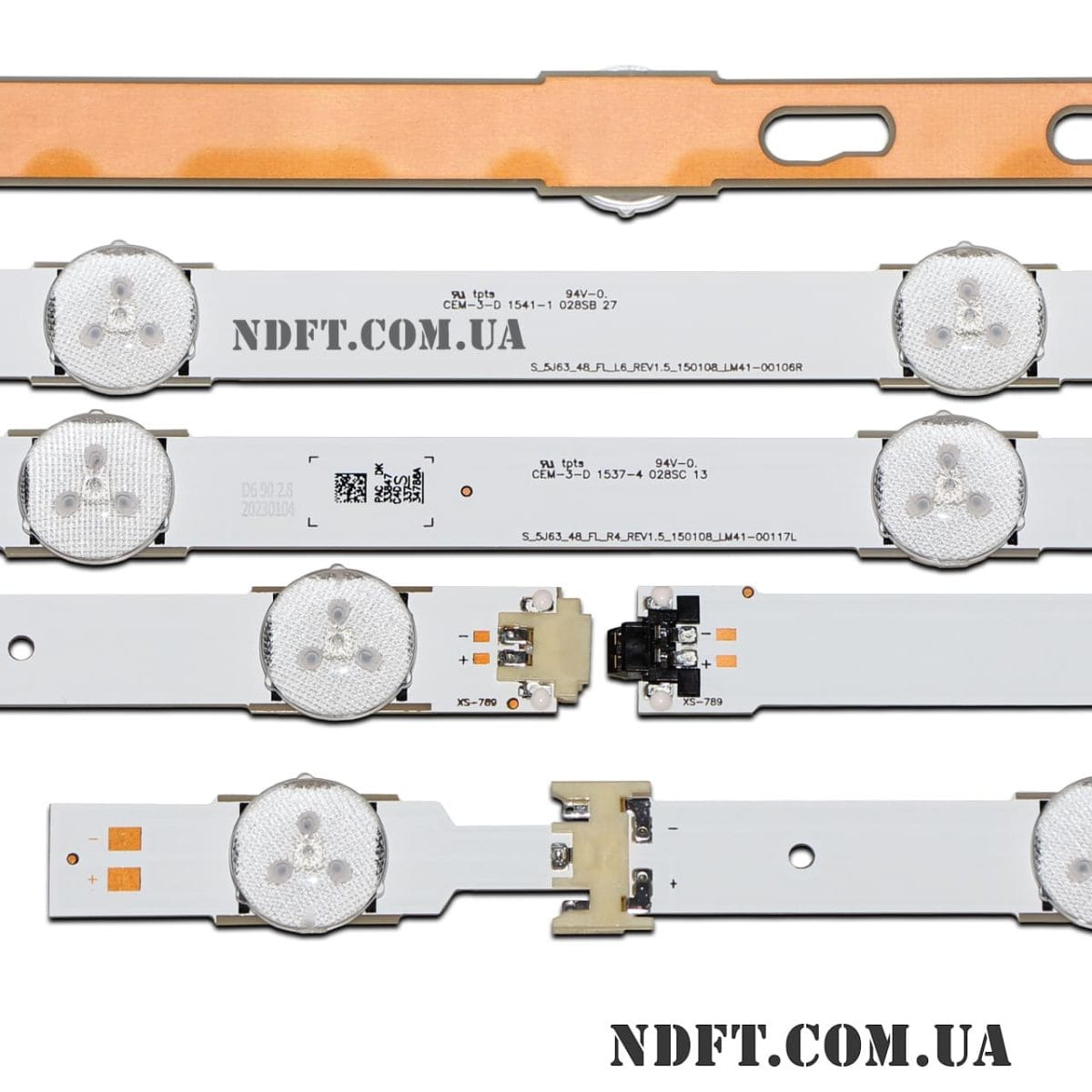

  • Маркировка:
    • S_5J63_48_FL_L6_REV1.5_150108_LM41-00106R BN96-34785A
    • S_5J63_48_FL_R4_REV1.5_150108_LM41-00117L BN96-34786A
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 30 В (10S1P)
  • Количество светодиодов на каждой планке:
    • A (L) тип: 6 шт.
    • B (R) тип: 4 шт.
    • A+B (L+R) в сборе: 10 шт.
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 48″
  • Диаметр светорассеивателя: 19 мм
  • Длина каждой планки:
    • A (L) тип: 573 мм
    • B (R) тип: 407 мм
    • A+B (L+R) в сборе: 975 мм
  • Количество контактов на разъеме: 2
  • Материал подложки: фольгированный текстолит
  • Расстояние между центрами крепежных отверстий:
    • A+B (L+R) в сборе: 165-35-192-16-161-19-35-182-21 мм
  • Расстояние между центрами светодиодов:
    • A+B (L+R) в сборе:  96-104-103-103-103-103-103-104-96 мм
  • Расстояние между центром 1-го и последнего LED: 916 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок:
    • В узкой области: 8 мм
    • В средней области: 14 мм
    • В широкой области: 16 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги S_5J63_48_FL_L6_REV1.5, S_5J63_48_FL_R4_REV1.5:

  • V5DF-480DCA-R2, V5DF-480DCB-R2
  • LM41-00106R, LM41-00117L

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • CY-WJ048EGLV2H, CY-WJ048EGLV3H, CY-WJ048EGLV4H, CY-WJ048EGLV5H, CY-WJ048EGLV6H, CY-WJ048CGLV1H, CY-WJ048CGLV2H, CY-WJ048CGLV3H, CY-WJ048CGLV4H, CY-WJ048CGLV5H, CY-WJ048CGLV6H, CY-WJ048CGLV1V, CY-WJ048EGLV1H и других.

Совместимость с моделями телевизоров Samsung диагональю 48″:

  • Samsung: UA48J6300, UA48J6300A, UA48J6300AK, UA48J6300AW, UE48J6300, UE48J6300AK, UE48J6300AW, UE48J6300AWXXN, UE48J6300AWXZF, UE48J6302, UE48J6302AK, UE48J6302AKXXH, UE48J630AK, UE48J6350, UE48J6350SUXZG, UE48J6370, UE48J6370SU, UE48J6375, UE48J6375SUXXE, UE48J6500, UE48J6500AU, UE48J6500AUX, UE48J6530, UE48J6530AU, UE48J6530AUXRU, UE48J6590, UE48J6590AUX, UE48J6590AUXKZ, UE48J6590AUXRU, UE48J6590AUXUA, UN48J6400, UN48J6400AF, UN48J6500, UN48J6500A, UN48J6500AF, UN48J6500AG, UN48J6500AH, UN48J6500AKXZL, UN48J6520, UN48J6520AFX и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

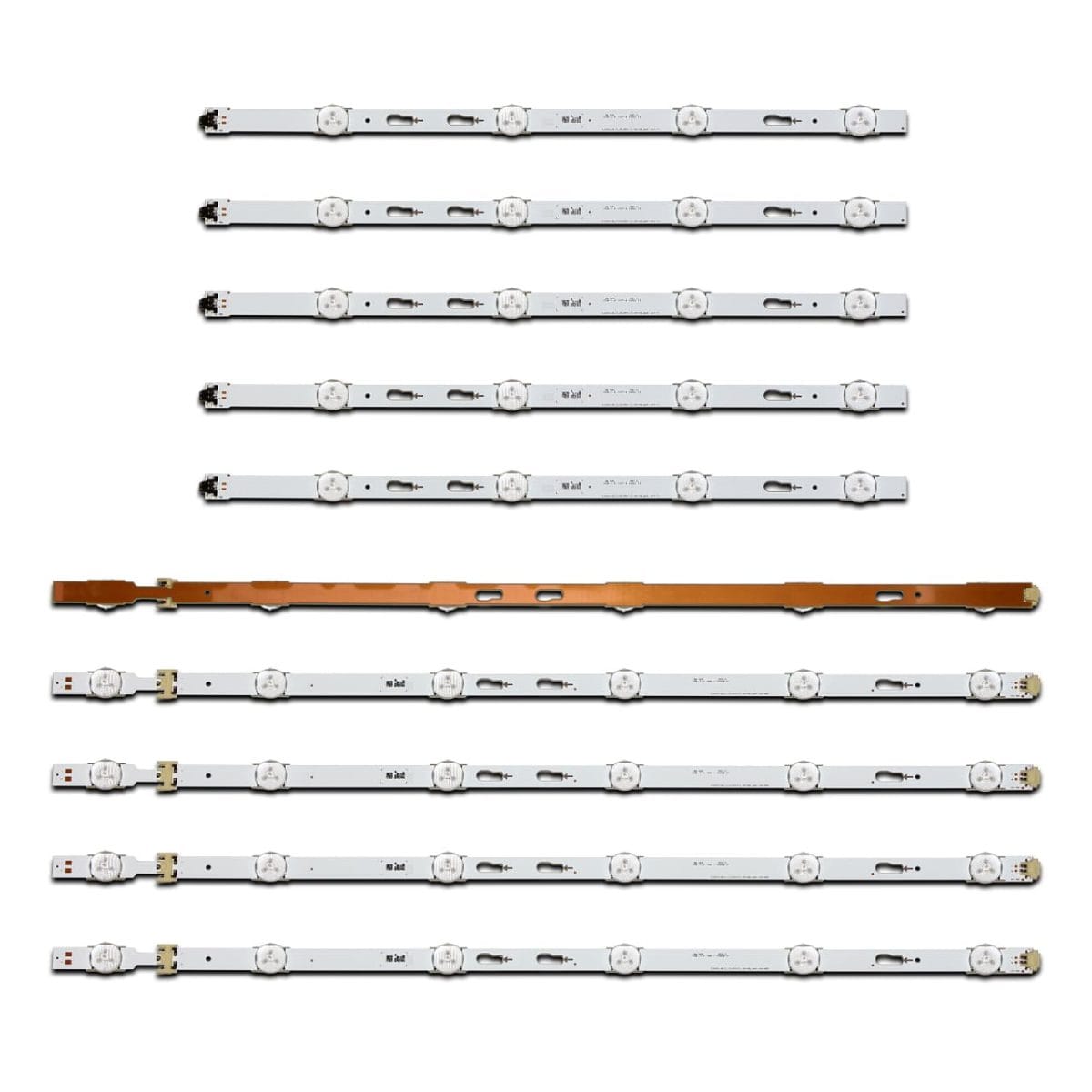

Полный комплект состоит из 10-ти планок:

  • V5DF-480DCA-R2, S_5J63_48_FL_L6_REV1.5_150108-LM41-00106R BN96-34785A – 5 шт.
  • V5DF-480DCB-R2, S_5J63_48_FL_R4_REV1.5_150108_LM41-00117L BN96-34786A – 5 шт.

Цена указана за полный комплект из 10-ти светодиодных планок.
