V5DF-550DCA-R2 + V5DF-550DCB-R2 (S-5J63-55-FL, BN96-34787A, BN96-34788A) – Комплект планок LED подсветки для телевизоров Samsung 55″

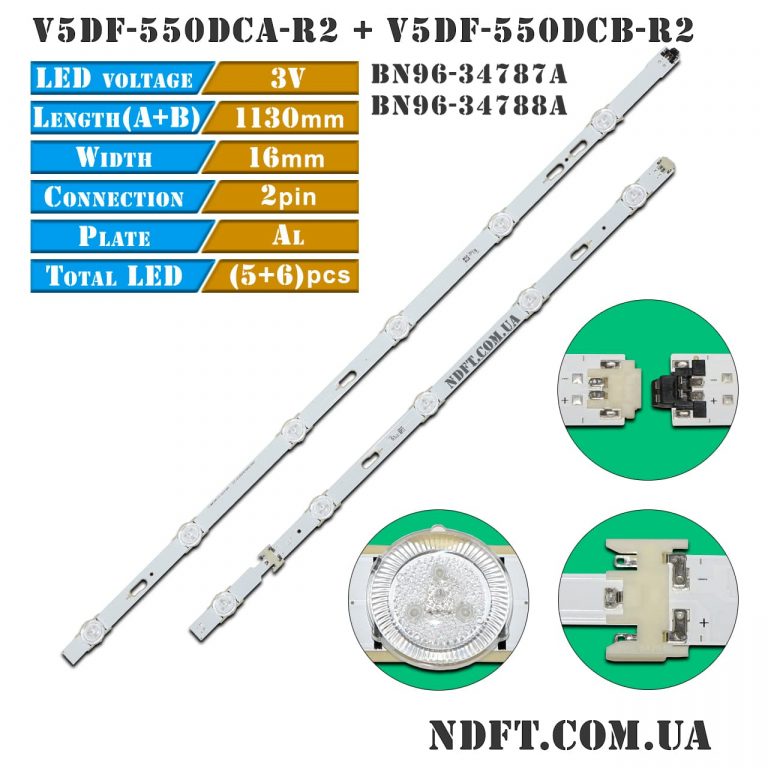

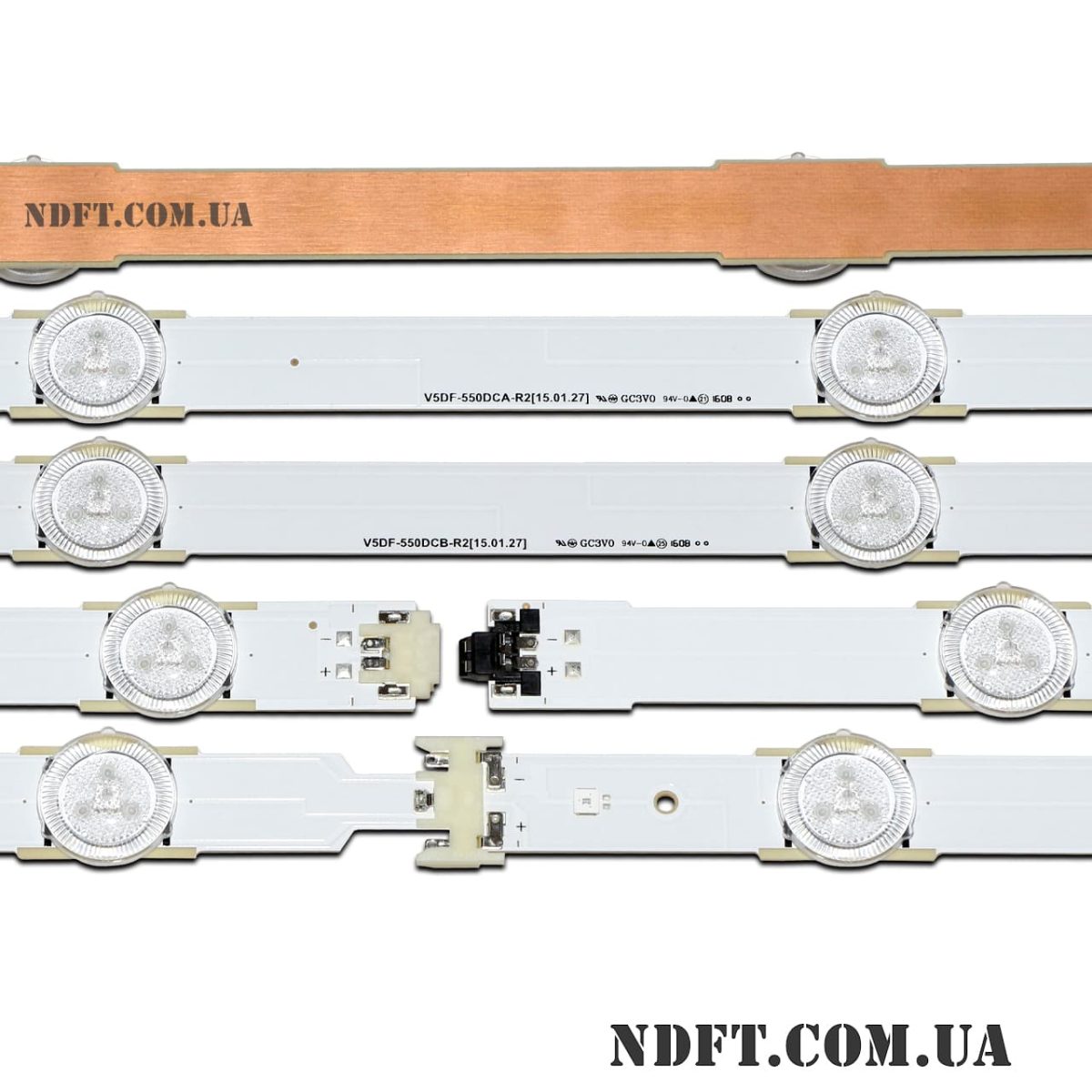

Комплект планок LED подсветки V5DF-550DCA-R2 + V5DF-550DCB-R2 характеристики:

• Маркировка:
  • V5DF-550DCA-R2 BN96-34787A
  • V5DF-550DCB-R2 BN96-34788A
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 55″
• Диаметр светорассеивателя: 19 мм
• Длина каждой планки:
  • A тип: 496 мм
  • B тип: 638 мм
  • A+B в сборе: 1130 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке:
  • A тип: 5 шт.
  • B тип: 6 шт.
  • A+B в сборе: 11 шт.
• Материал подложки: фольгированный текстолит
• Расстояние между центрами крепежных отверстий:
  • A тип: 75-219-25 мм
  • B тип: 12-12-219-213-13 мм
• Расстояние между центрами светодиодов:
  • A тип: 101-109-109-109 мм
  • B тип: 109-109-109-109-101 мм
• Расстояние между центром 1-го и последнего LED: 1070 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок:
  • В узкой области: 14 мм
  • В широкой области: 16 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги V5DF-550DCA-R2 + V5DF-550DCB-R2 (BN96-34787A, BN96-34788A):

• BN96-35179A
• BN41-02374A
• S_5J63_55_FL_L5_REV1.6_150108_LM41-00117K
• S_5J63_55_FL_R6_REV1.6_150108_LM41-00117J
• S-5J63-55-FL-L5 REV1.6 LM41-00117K
• S-5J63-55-FL-R6 REV1.6 LM41-00117J
• LB-GM3030-GJPHP585X11AA12-L-2-T + LB-GM3030-GJPHP585X11AA12-R-2-T (с доработкой)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-WJ055CGLV1H , CY-WJ055CGLV2H , CY-WJ055CGLV3H , CY-WJ055CGLV4H , CY-WJ055CGLV5H , CY-WJ055CGLV6H , CY-WJ055EGLV1H , CY-WJ055EGLV2H , CY-WJ055EGLV3H , CY-WJ055EGLV4H , CY-WJ055EGLV5H , CY-WJ055EGLV6H, CY-WJ055CGLV2V и других.

Совместимость с моделями телевизоров Samsung диагональю 55″:

• Samsung: UN55J6500, UN55J6520, UE55J6300, UE55J6370, UE55J6370SU, UE55J6350, UE55J6300AK, UE55J6500, UE55J6500AU, UE55J6300AWXXH, UE55J6300AKXZT, UE55J6300AKXXU, UE55J6300AKXXC, UE55J6500AUXUZ, UE55J6500AUX, UE55J6500AUXRU, UE55J6500AUXMS, UE55J6500AUXKZ, UE55J6375SUXXE, UE55J6370SUXZG, UE55J6370SUXXN, UE55J6370SUXXH, UE55J6370SUXXC, UE55J6370SUXTK, UE55J6350SUXZG, UE55J6530AUXRU, UE55J6590AUXKZ, UE55J6590AUXRU, UA55J6300AWXHC, UN55J6520AFXZC, UN55J6500AKXZL, UN55J6500AHXPA, UN55J6500AGXZS, UN55J6500AGXZD, UN55J6500AGXPR, UN55J6500AGXPE, UN55J6500AFXZX, UN55J6500AFXZP, UN55J6550AF, UA55J6300ARLSG, UA55J6300AKXXV, UA55J6300AKXXT, UA55J6300AKXXM, UA55J6300AKXXA, UA55J6300AKXWT, UA55J6300AKXSJ, UA55J6300AKXMR, UA55J6300AKXLY, UA55J6300AKXKE, UA55J6300AKPXD, UA55J6300AKMXL, UA55J6300ARXEG, UA55J6300ARXMM, UA55J6300ARXMZ, UA55J6300AWXZW, UA55J6300AWXBM, UA55J6300AWXAB, UA55J6300ARXXP, UA55J6300ARXUM, UA55J6300ARXTW, UA55J6300ARXSK, UA55J6300AKLXL, UA55J6300AWXWL, UE55J6590AUX, UE55J6302AKXXH, UE55J6300AWXZF, UE55J6300AWXXN и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

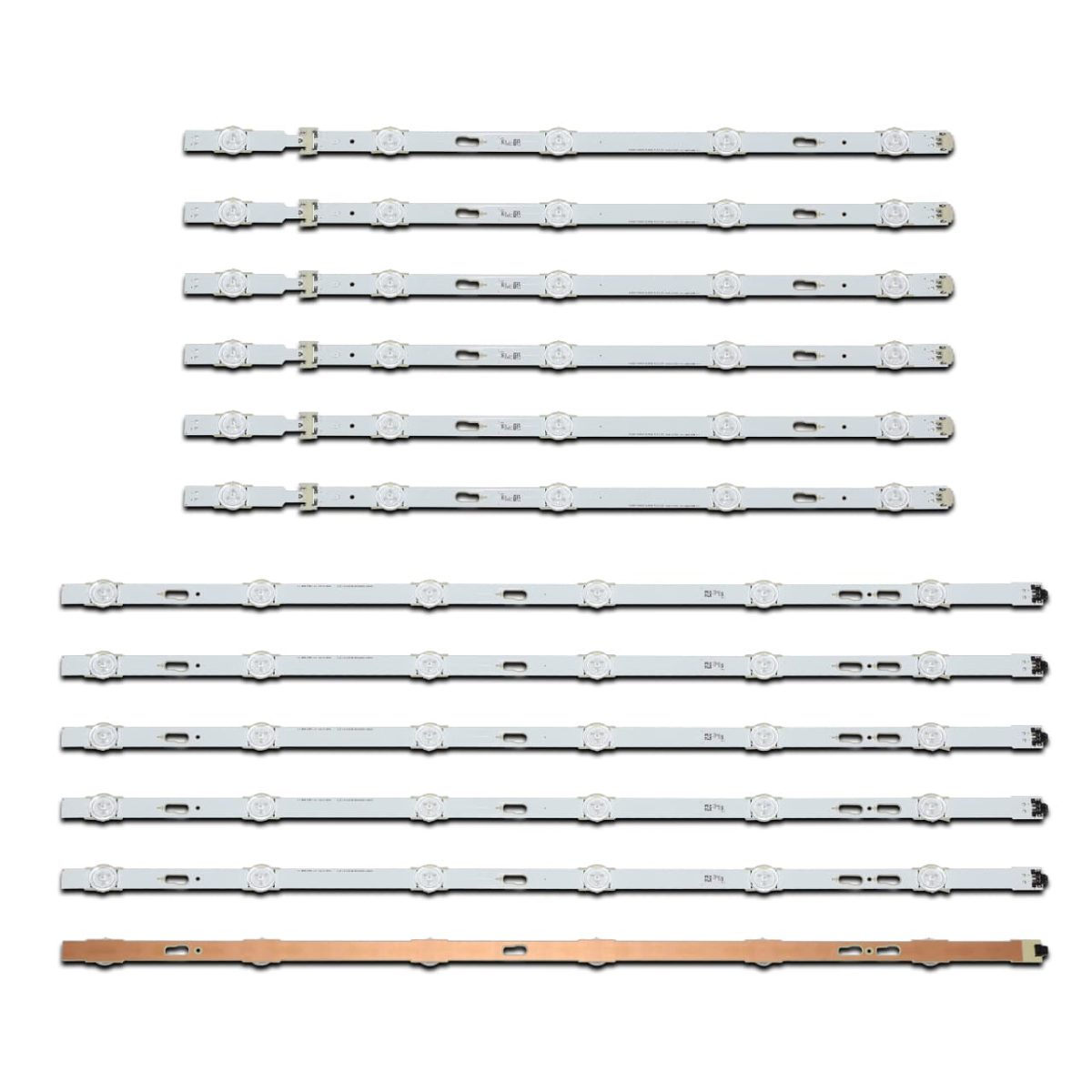

Полный комплект состоит из 12-ти планок (по 6 шт. каждого вида):

• V5DF-550DCA-R2 BN96-34787A (S-5J63-55-FL-L5 REV1.6 LM41-00117K) – 6 шт.
• V5DF-550DCB-R2BN96-34788A (S-5J63-55-FL-R6 REV1.6 LM41-00117J) – 6 шт.

Цена указана за полный комплект из 12-ти светодиодных планок.
