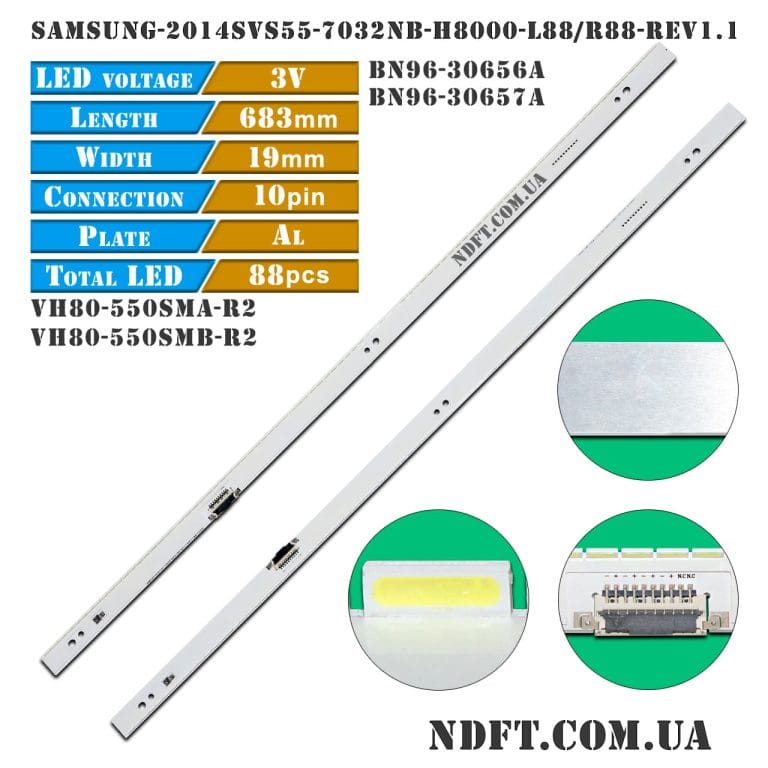

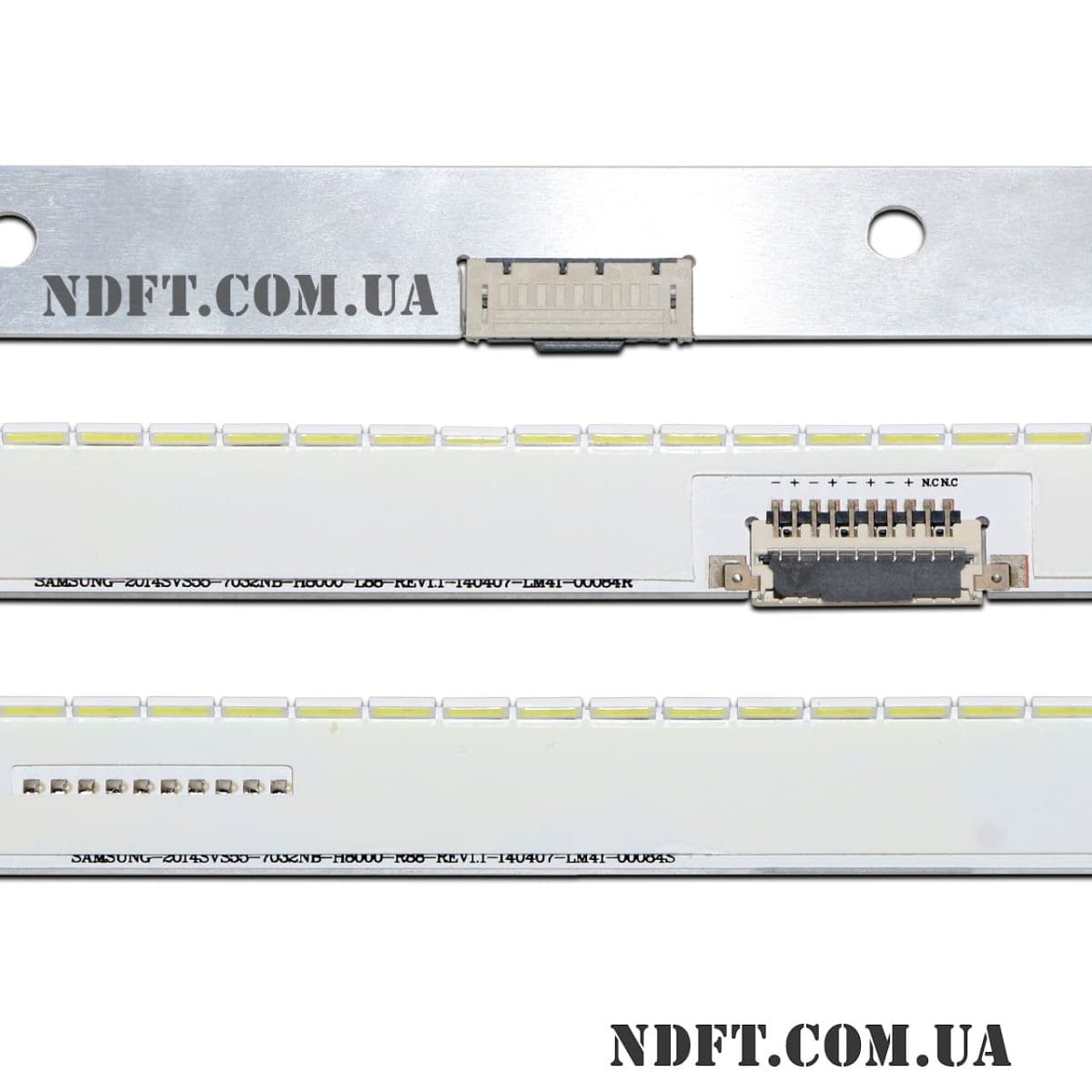

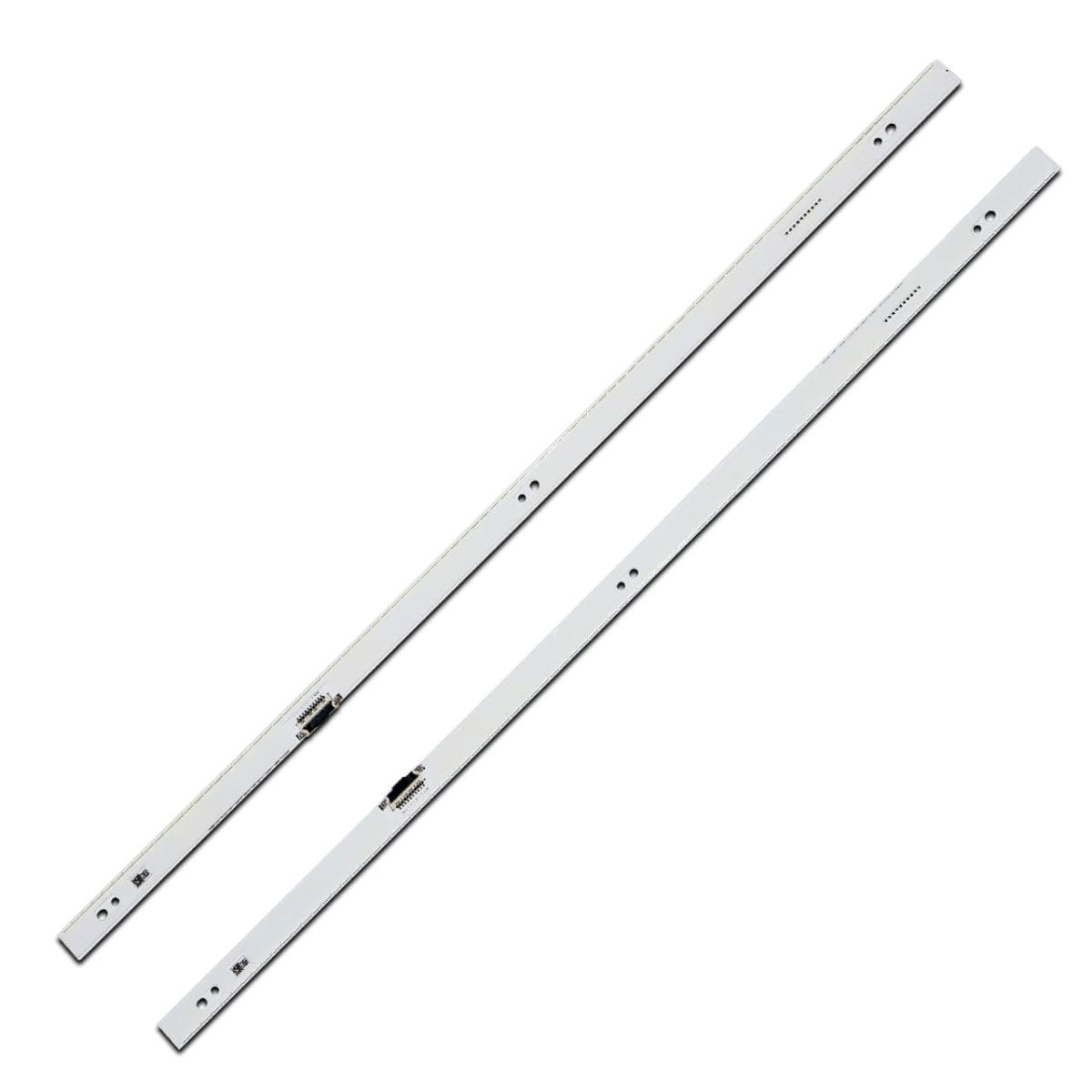

VH80-550SMA-R2+VH80-550SMB-R2 (Samsung-2014SVS55-7032NB-H8000-L88/R88-REV1.1-140407-LM41-00084R, LM41-00084S, BN96-30656A, BN96-30657A) – Комплект планок LED подсветки для телевизоров 55″

Комплект планок LED подсветки Samsung-2014SVS55-7032NB-H8000-L88/R88-REV1.1 характеристики:

• Маркировка:
  • Samsung-2014SVS55-7032NB-H8000-L88-REV1.1-140407-LM41-00084R (BN96-30656A)
  • Samsung-2014SVS55-7032NB-H8000-R88-REV1.1-140407-LM41-00084S (BN96-30657A)
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение группы: 33/99 В (11S1P/33S1P)
• Высота планки (подложка + линза): 5 мм
• Диагональ экрана: 55″
• Длина каждой планки: 683 мм
• Количество контактов на разъеме: 10
• Количество светодиодов на каждой планке: 88 шт. (4 группы по 11-33-33-11 шт.)
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 10-86-266-10-316-10 мм
• Расстояние между центрами светодиодов: 8 мм
• Расстояние между центром 1-го и последнего LED: 674 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш): 7×3,2 мм (7032)
• Ширина подложки планок: 19 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги Samsung-2014SVS55-7032NB-H8000-L88/R88-REV1.1:

• VH80-550SMA-R2, VH80-550SMB-R2
• BN96-30656A, BN96-30657A
• 55-INCH-EDG-7032PKG
• Samsung_2014SVS55_7032NB_H8000_L88_REV1.1
• Samsung_2014SVS55_7032NB_H8000_R88_REV1.1

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CY-VH055DSLV1H
• CY-VH055CSLV1H
• BN95-01827A (радиатор) и других.

Совместимость с моделями телевизоров Samsung диагональю 55″:

• Samsung: UA55H800, UE55H6800, UE55H6850, UE55H6870, UE55H6875, UE55H6890, UE55H6895, UE55H8000, UE55H8005, UE55H8080 UE55H8090 UN55H6800 UN55H8000 HG55NC890VFXZA, UE55H6800AK, UE55H6800AU, UE55H6800AW, UE55H6800AY, UE55H6850AK, UE55H6850AW, UE55H6850AY, UE55H6870AS, UE55H6870SS, UE55H6875SU, UE55H6890SS, UE55H6895SU, UE55H8000AL, UE55H8000AT, UE55H8000SL, UE55H8000ST, UE55H8000SZ, UE55H8005SQ, UE55H8080SQ, UE55H8090SV, HG55AC890VJ, HG55EC890VB, HG55NC890VF, UE55H6800AUXRU, UE55H6870SSXZG, UA55H6800AJ и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Полный комплект состоит из двух планок:

• Samsung-2014SVS55-7032NB-H8000-L88-REV1.1-140407-LM41-00084R (BN96-30656A) – 1 шт.
• Samsung-2014SVS55-7032NB-H8000-R88-REV1.1-140407-LM41-00084S (BN96-30656A) – 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
