WD315-5620TML-0607(L)Rev_D/Rev_B + WD315-5620TML-0607(R)Rev_D/Rev_B (SG32LE2BL) – Комплект планок LED подсветки для телевизоров 32″

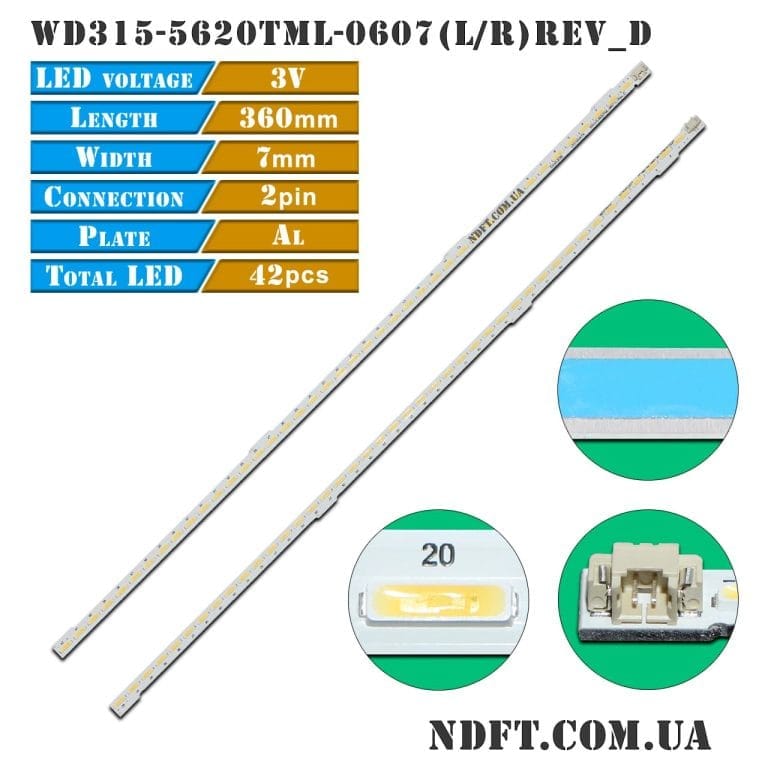

Комплект планок LED подсветки WD315-5620TML-0607(L/R)Rev_D/Rev_B (SG32LE2BL) характеристики:

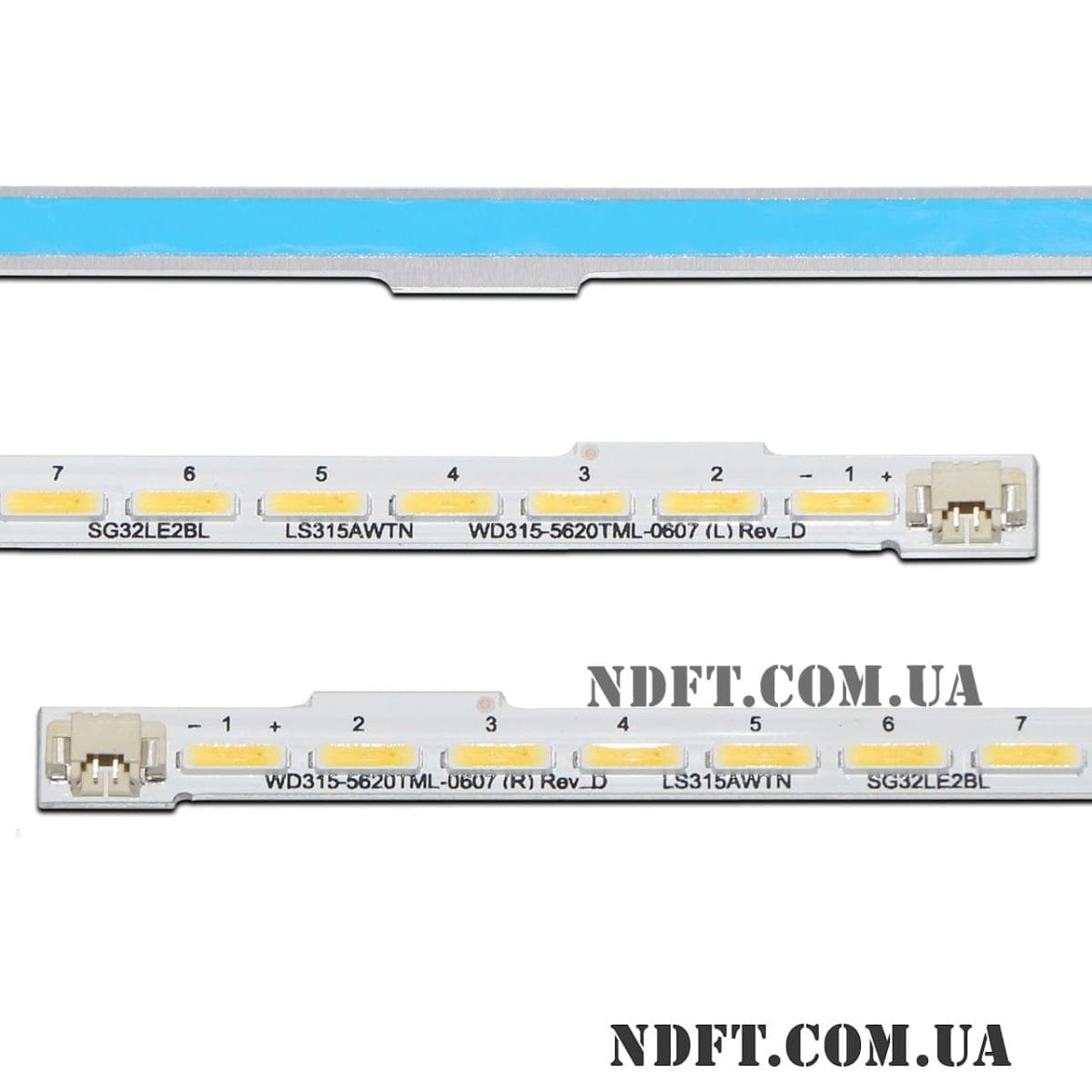

• Маркировка:
  • WD315-5620TML-0607(L)Rev_D
  • WD315-5620TML-0607(R)Rev_D
  • SG32LE2BL
  • LS315AWTN
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 18 В (6S7P)
• Высота планки (подложка + линза): 2 мм
• Диагональ экрана: 32″
• Длина каждой планки: 360 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке: 42 шт.
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами светодиодов: 8 мм
• Расстояние между центром 1-го и последнего LED: 342 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш): 7×2 мм
• Ширина подложки планок:
  • В узкой области: 6 мм
  • В широкой области: 7 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги WD315-5620TML-0607(L)Rev_D + WD315-5620TML-0607(R)Rev_D (SG32LE2BL):

• WD315-5620TML-0607(L)Rev_B
• WD315-5620TML-0607(R)Rev_B

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• TH315B031, TC315JE1, TC315F3E5-A, TP315BT01-A, TP315BT01-B, TB315B201, TC315B601, TC315B506-A, TC315F303-A, LS315AWTN, TH315B04T и других.

Совместимость с моделями телевизоров диагональю 32″:

• Medion: MD30457D
• Haier: LE32N1620
• Supra: STV-LC3225AWL, STV-LC3225DL, STV-LC32S650WL, STV-LC32T810W, STV-LC32T820WL, STV-LC3215W, STV-LC3244WL, STV-LC32650WL, STV-LC32810WL, TV-LC32T810WL, STV-LC32820WL
• Viore: LED32VH30, LC32VH60CN и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

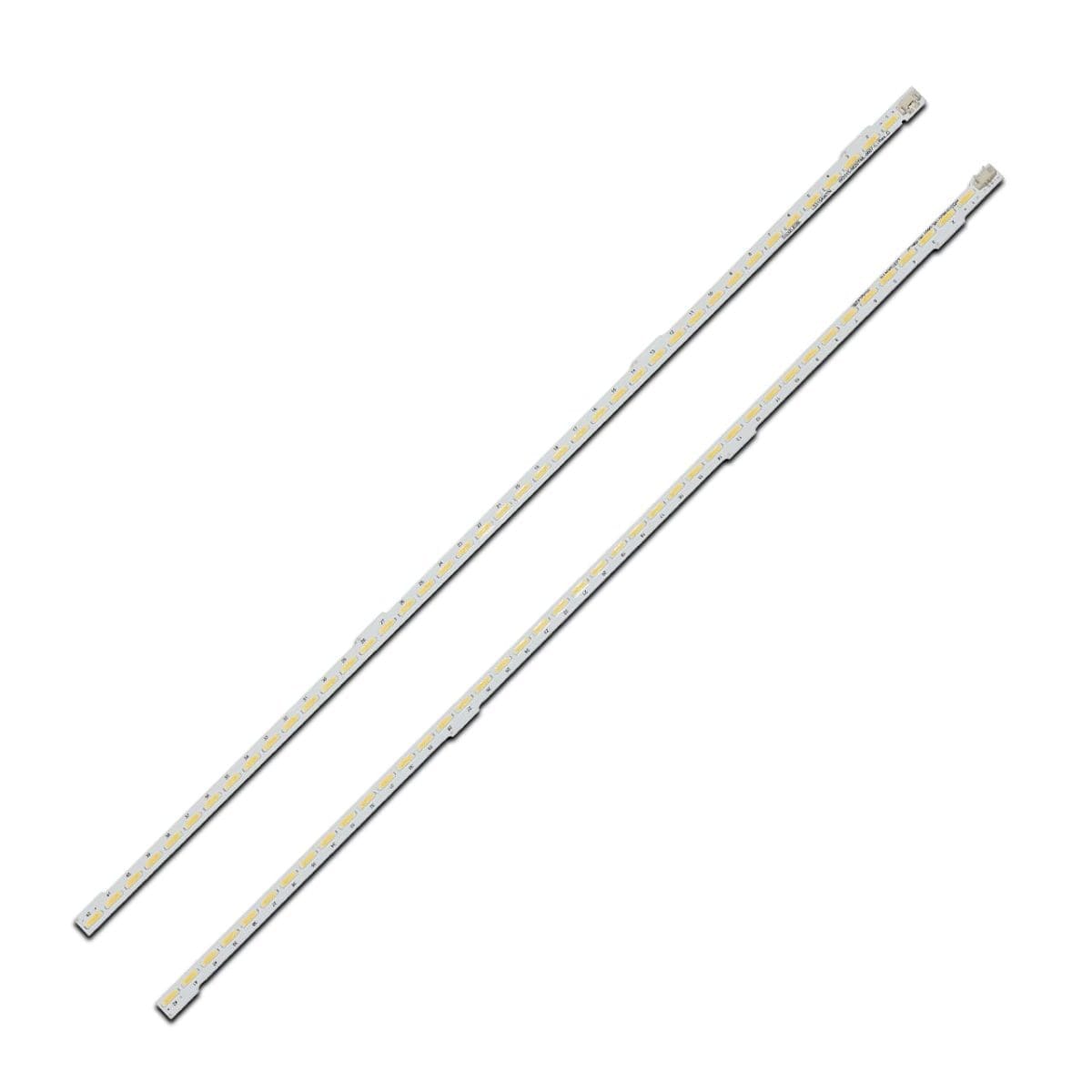

Полный комплект состоит из двух:

• WD315-5620TML-0607(L)Rev_D/Rev_B (SG32LE2BL) – 1 шт.
• WD315-5620TML-0607(R)Rev_D/Rev_B (SG32LE2BL) – 1 шт.

Цена указана за полный комплект из двух светодиодных планок.
