XJ32D06-ZC14F-07 303XJ320034 (CRH-K323535T03064CA-Rev1.1W, SHYS32D06-ZC14F-01 303HS320032) – Комплект планок LED подсветки для телевизоров 32″

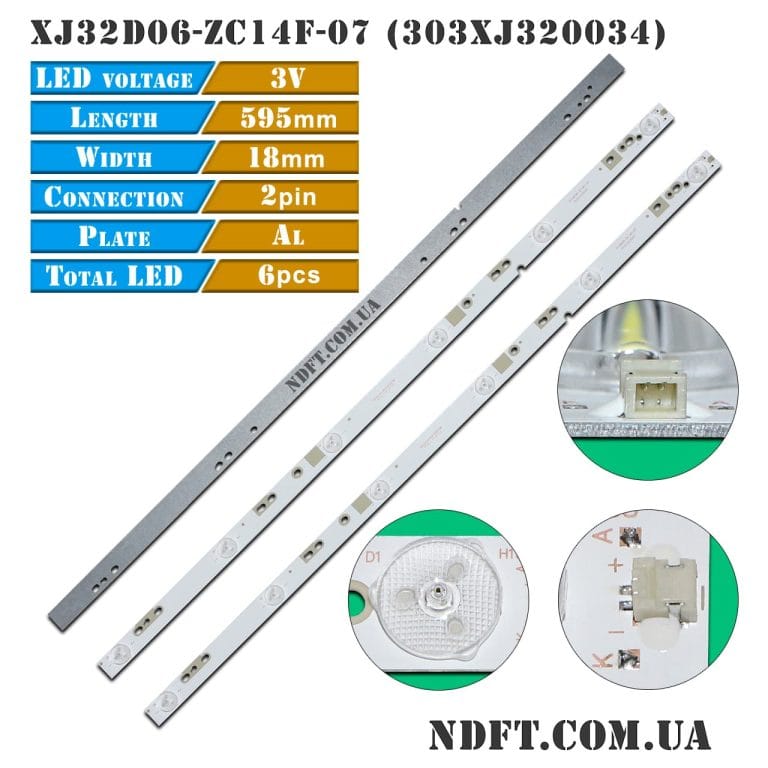

Комплект планок LED подсветки XJ32D06-ZC14F-07 303XJ320034 характеристики:

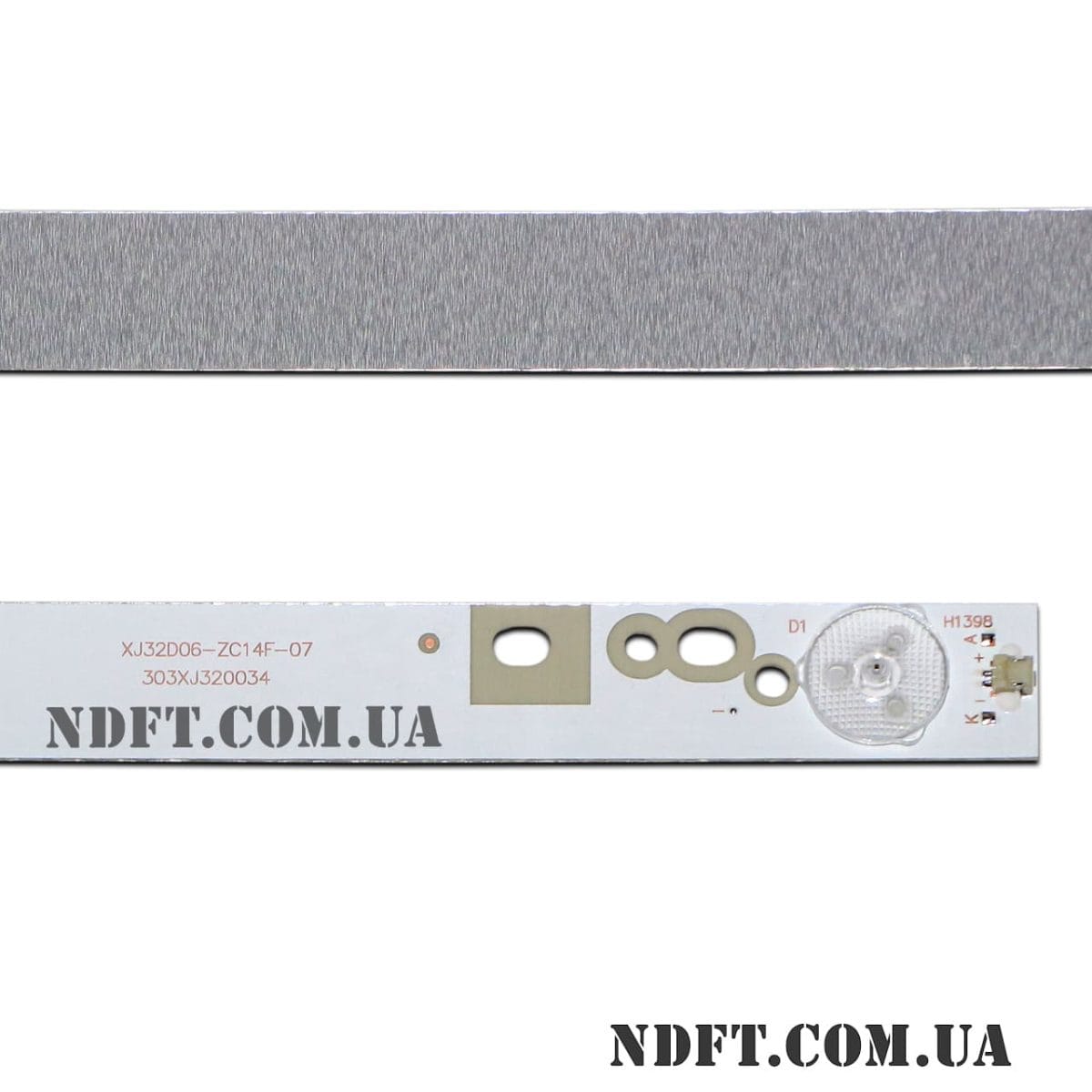

• Маркировка:
  • XJ32D06-ZC14F-07
  • 303XJ320034
• Рабочее напряжение одного светодиода: 3 В
• Общее напряжение планки: 18 В (6S1P)
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 32″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 595 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке: 6 шт.
• Материал подложки: алюминий
• Расстояние между центрами светодиодов: 112 мм
• Расстояние между центром 1-го и последнего LED: 560 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 18 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги XJ32D06-ZC14F-07 303XJ320034:

• SHYS32D06-ZC14F-01 303HS320032 (отличается длина, шаг, расположение разъема)
• 0D32D06-ZC21FG-05 6S1P 303TT320038
• OD32D06-ZC21FG-05
• CRH-K323535T03064CA-Rev1.1

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CN32TU701
• CN32TU801
• XJ320M06
• V320BJ6-Q01
• HS320M02 и других.

Совместимость с моделями телевизоров диагональю 32″:

• ATVIO: ATV-32
• BBK: 32LEM-1031/TS2C, 32LEX-5007/T2C, 32LEX-5037/T2C, 32LEX-5009/T2C
• Changhong: 32J1M, LED32T8, LED32538M
• Haier: 32E2000, H32K702G
• Proscan: PLDED3273A, PLDED3273A-B, PLDED3280A
• RCA: RLDED3258A-C
• Sencor: SLE 3214M4
• TCL: LED32C8 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

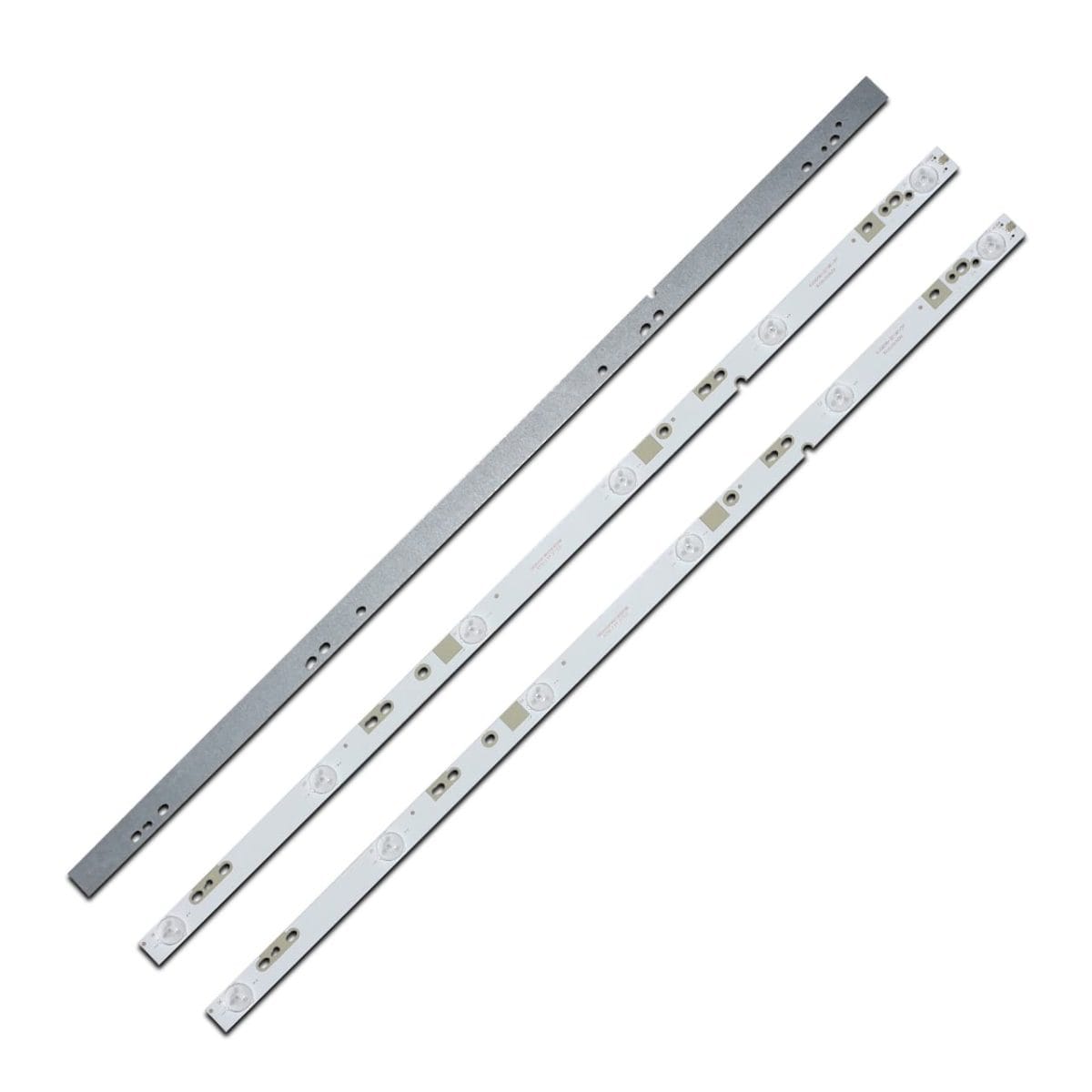

Полный комплект состоит из трёх планок:

• XJ32D06-ZC14F-07 303XJ320034 (CRH-K323535T03064CA-Rev1.1W) – 3 шт.

Цена указана за полный комплект из трёх светодиодных планок.
