YLS_HRN55_7020_REV2 5pin/Type-A (YLS_HAN55_7020_REV1.5, YLS_7020_REV2, YLS-HRN55-7020-REV2, YLS-HAN55-7020-REV1.5) – Комплект LED подсветки для TV 55″

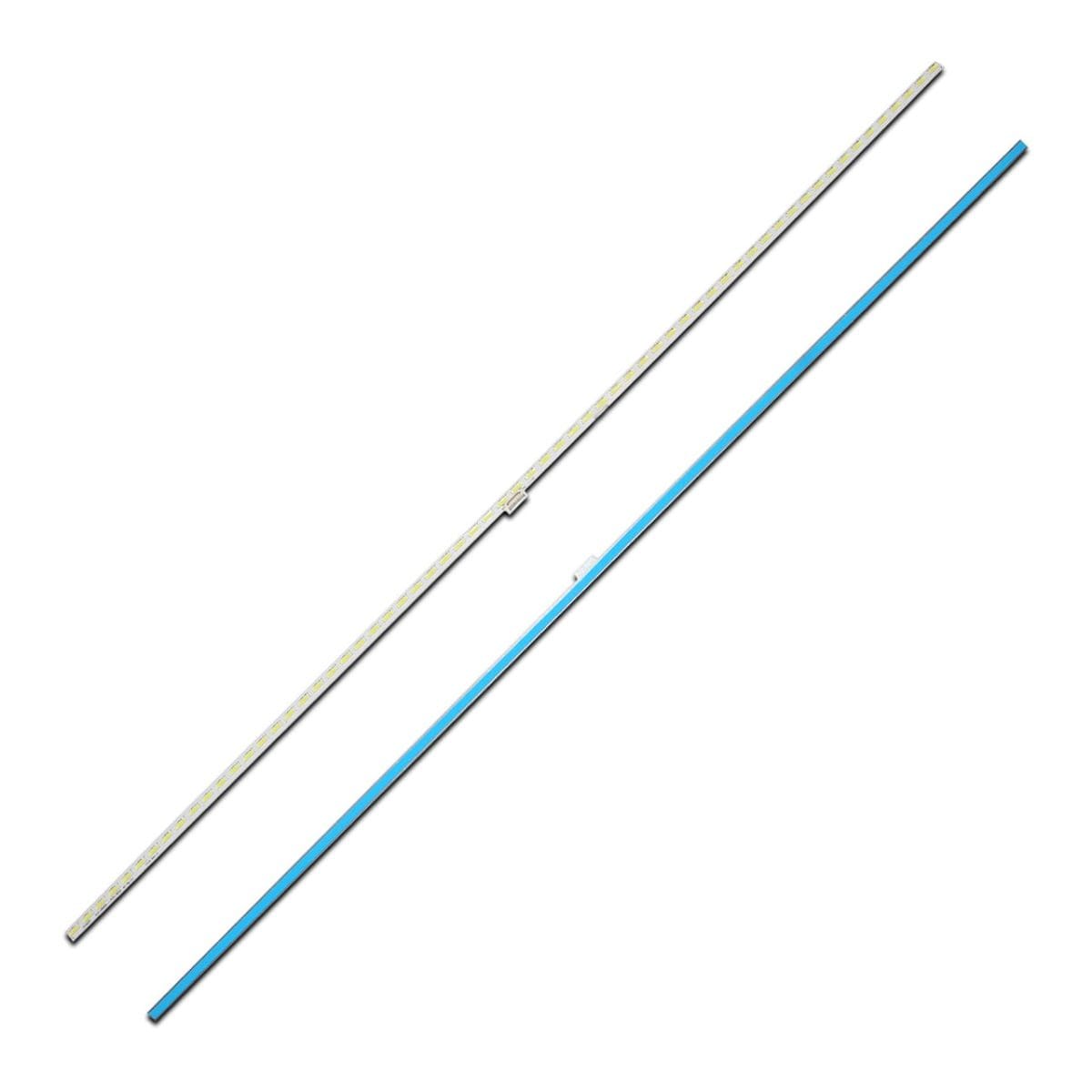

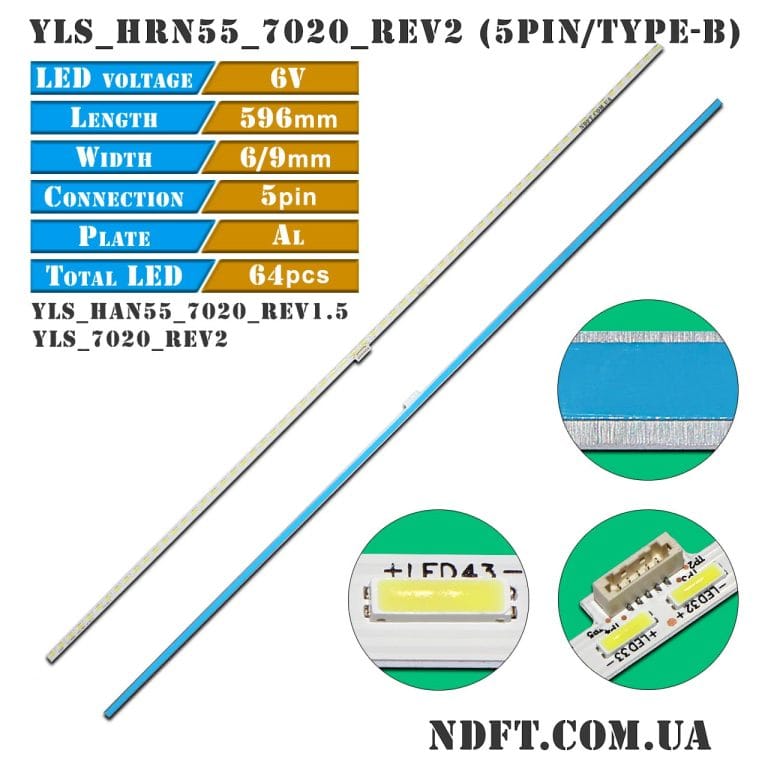

Данный товар поставляется в двух вариантах, зависит от формы разъема: ссылка на вариант с разъемом 5pin/Type-B.

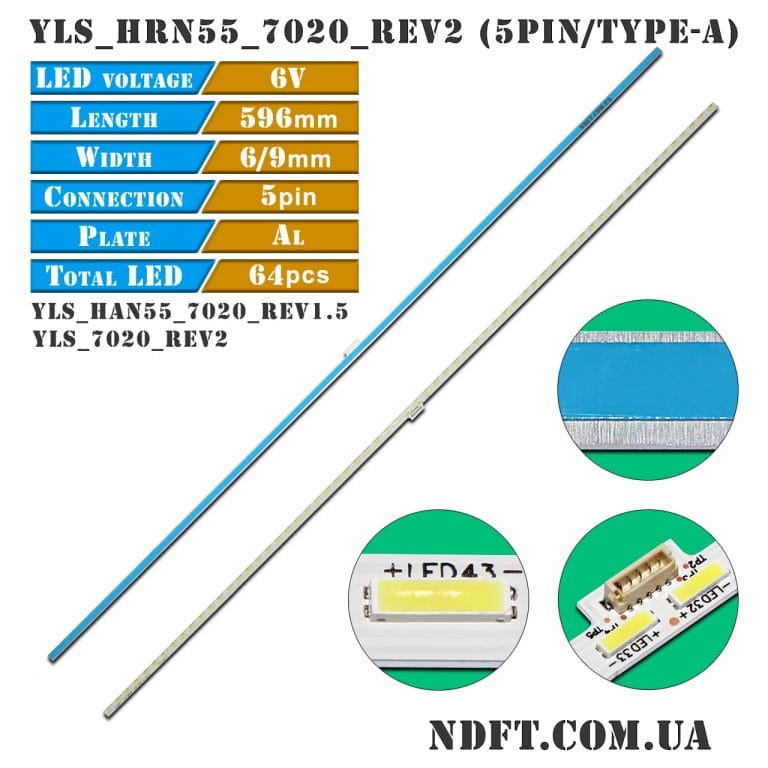

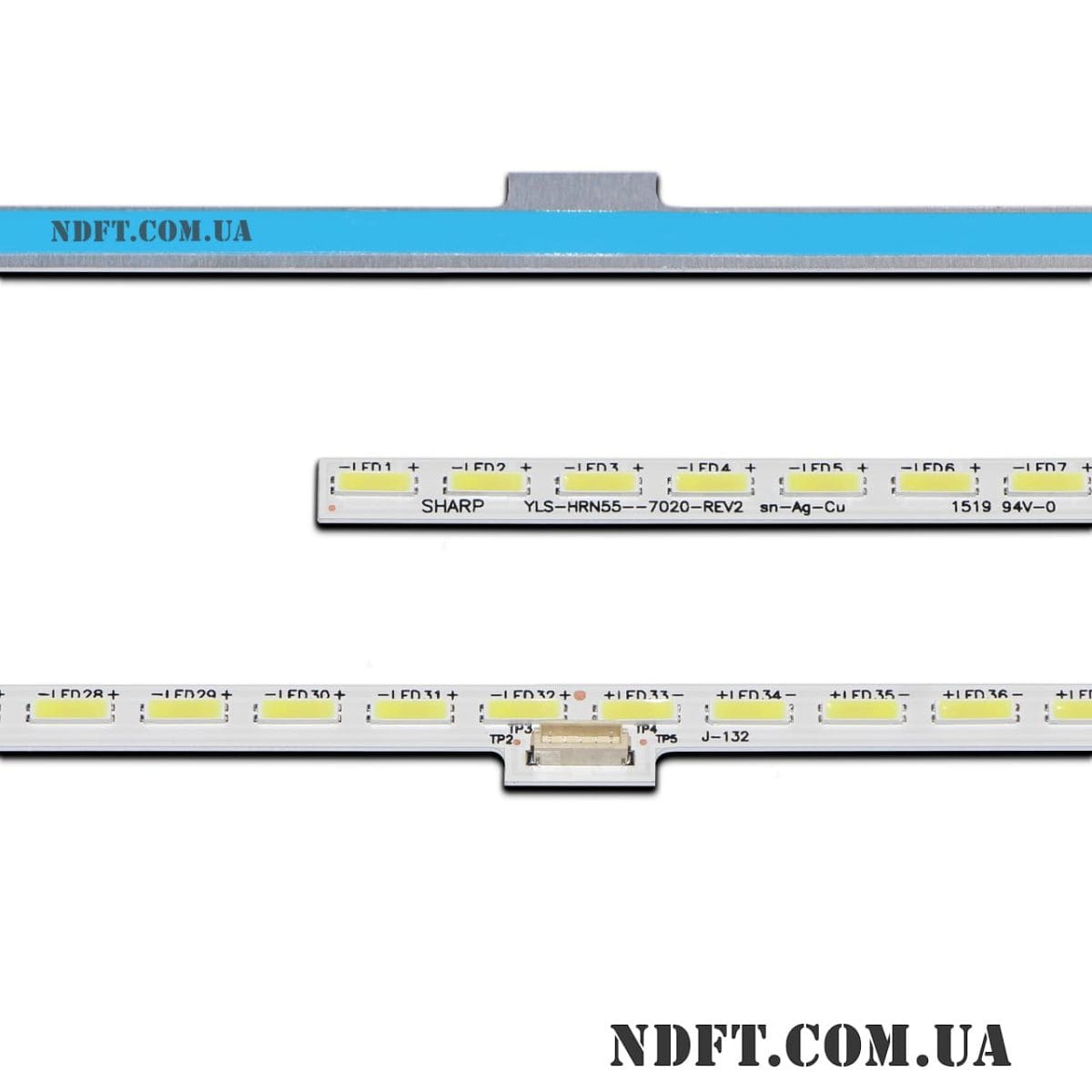

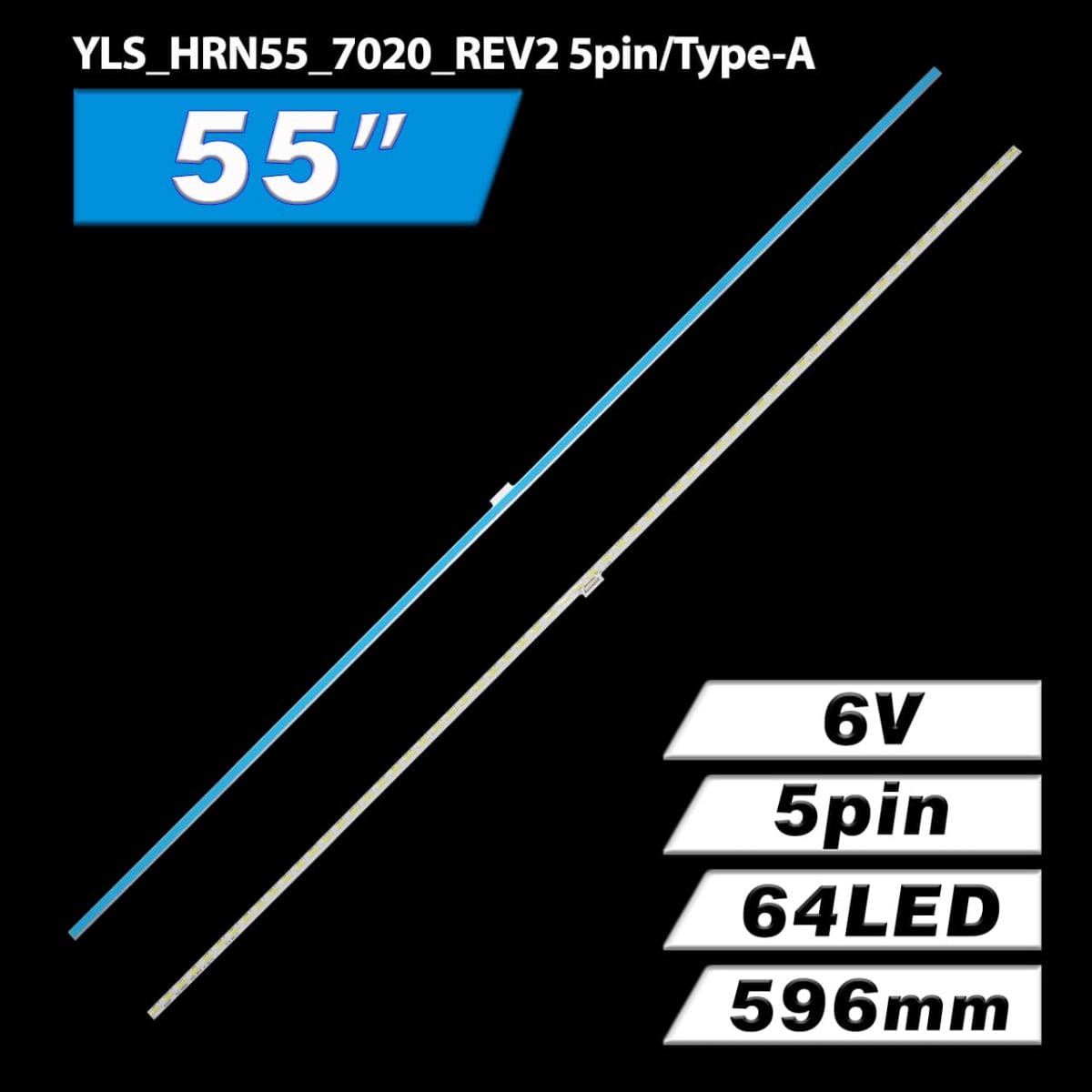

Комплект планок LED подсветки YLS_7020_REV2 5pin/Type-A характеристики:

• Маркировка:
  • YLS_7020_REV2 (YLS-7020-REV2)
• Рабочее напряжение одного светодиода: 6 В
• Общее напряжение группы: 96 В (4×16S1P)
• Количество светодиодов на каждой планке: 64 шт. (4 группы по 16 шт.)
• Высота планки (подложка + линза): 2 мм
• Диагональ экрана: 55″
• Длина каждой планки: 596 мм

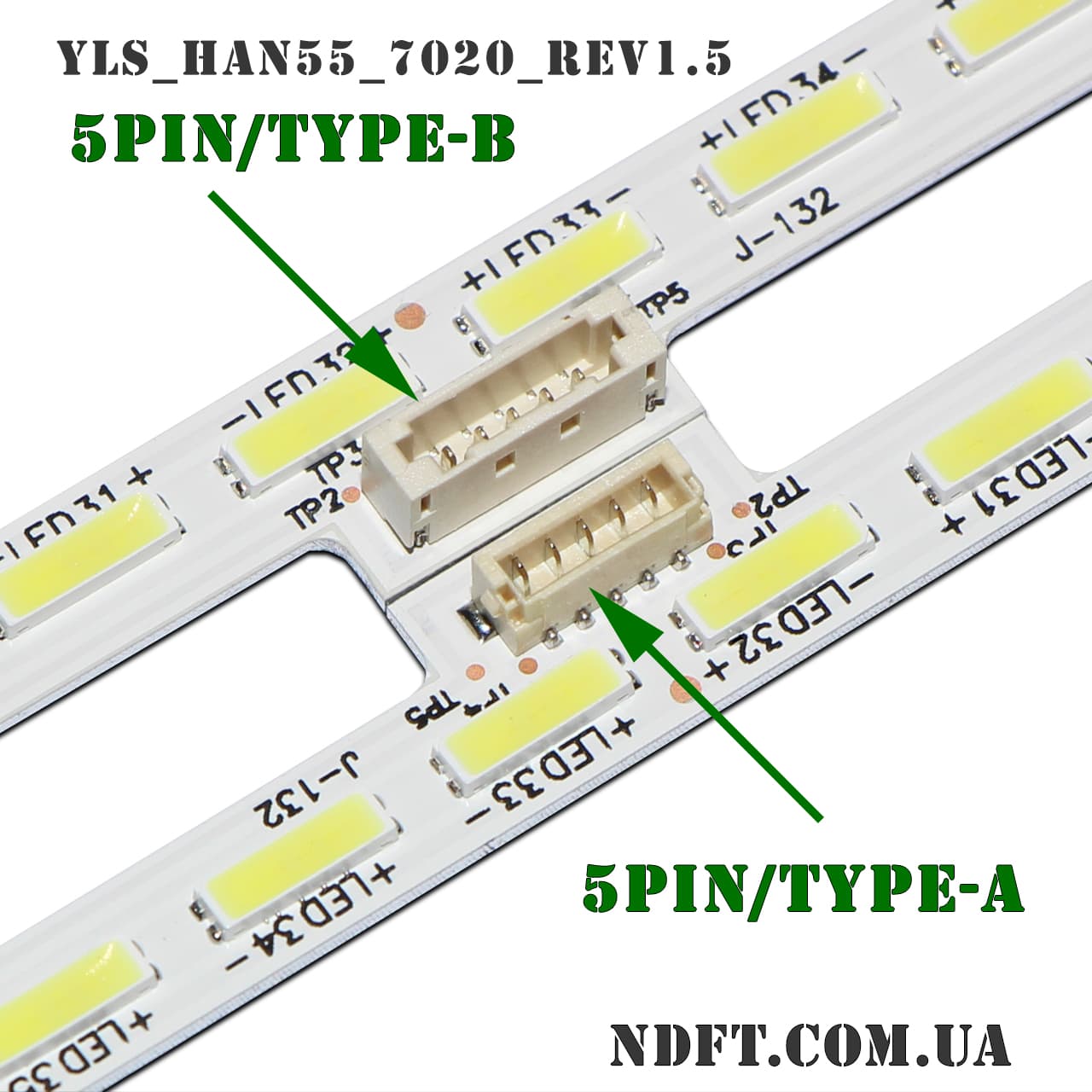

• Количество контактов на разъеме: 5 (Type-A без засечек)
• Материал подложки: алюминий + теплопроводный скотч
• Расстояние между центрами светодиодов: 9 мм
• Расстояние между центром 1-го и последнего LED: 588 мм
• Тип светорассеивателя: открытый диод
• Размеры светодиода (Д×Ш): 7×2 мм (7020)
• Ширина подложки планок:
  • В узкой области: 6 мм
  • В широкой области: 9 мм
• Применение: ремонт торцевой (Edge LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги YLS_7020_REV2 5pin/Type-A:

• YLS_HRN55_7020_REV2 (YLS-HRN55-7020-REV2)
• YLS_HAN55_7020_REV1.5 (YLS-HAN55-7020-REV1.5)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• 75.P3C08G001 15A26N (радиатор)
• 75.P3F12G001 15904N (радиатор)
• 75.P3C086001 (радиатор)
• SYV5541 и других.

Совместимость с моделями телевизоров диагональю 55″:

• Sharp: XBR-55X850C
• Sony: XBR-55X855C, KD-55X8505C, KD-55X8500C,  KD-55XD8505, KD-55X8507C, KD-55X8508C, KD-55X8509C, KD-55X8500D, KD-55X8501A, KD-55X8501B, KD-55X8501C, KD-55X8502A , KD-55X8502B, KD-55X8502C, KD-55X8503A , KD-55X8503B, KD-55X8503C, KD-55X8504A, KD-55X8504B, KD-55X8504C, KD-55X8505A, KD-55X8505B, KD-55X8506A, KD-55X8506B, KD-55X8506C, KD-55X8507A, KD-55X8507B,  KD-55X8507C6, KD-55X8508A, KD-55X8508B,  , KD-55X8509A, KD-55X8509B и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Полный комплект состоит из двух планок:

• YLS-7020-REV2 5pin/Type-A (LS-HRN55-7020-REV2, YLS-HAN55-7020-REV1.5) – 2 шт.

Цена указана за полный комплект из двух светодиодных планок.
