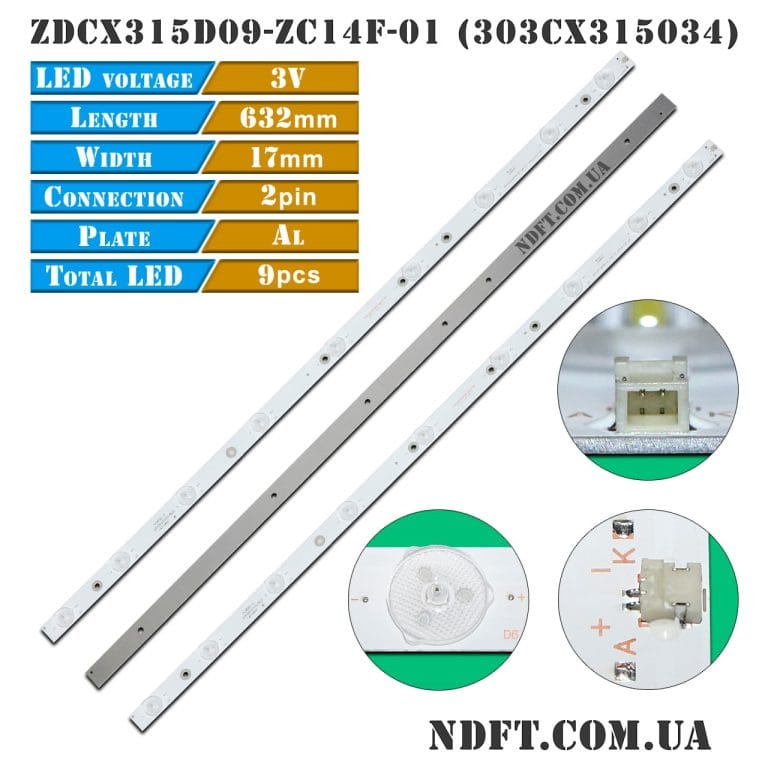

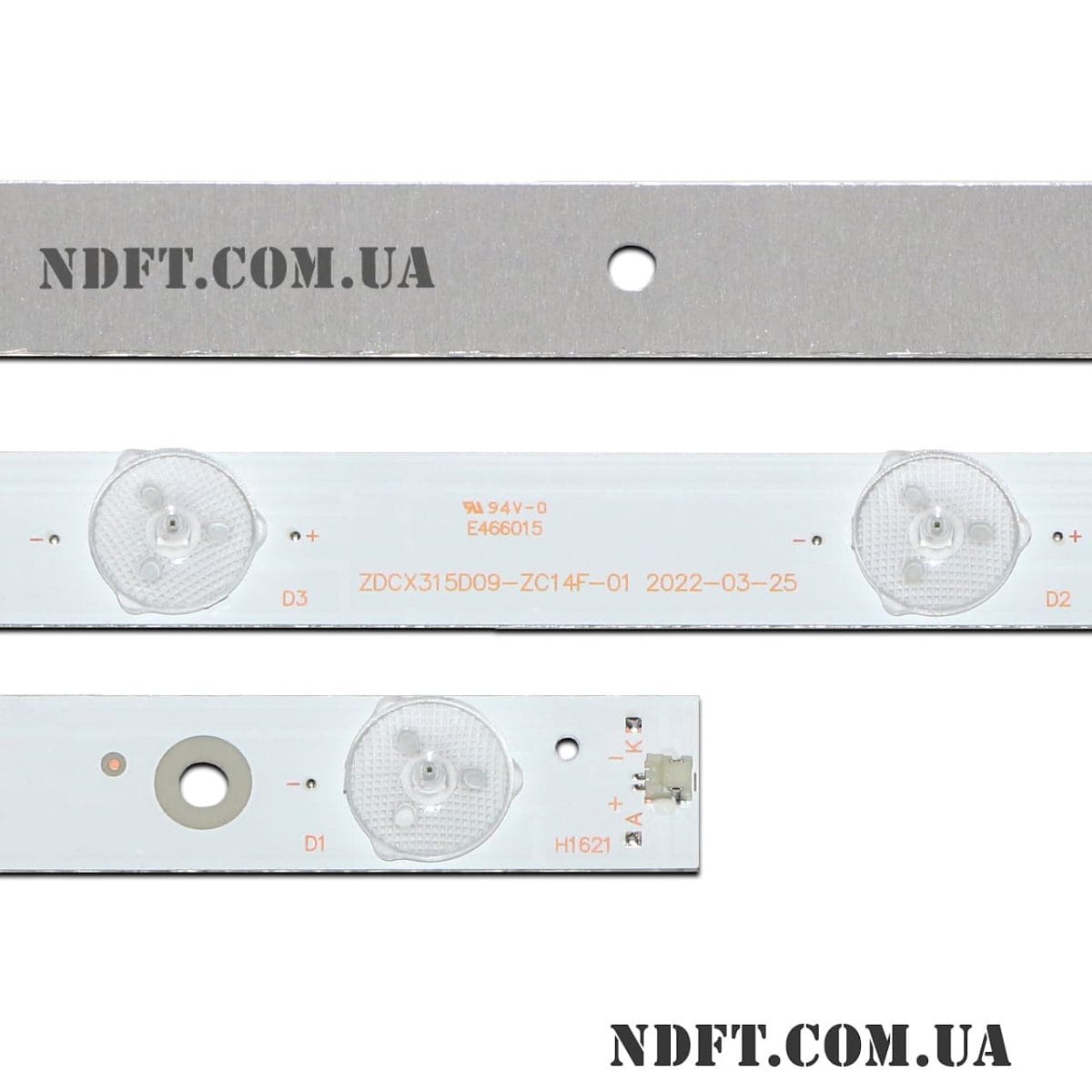

ZDCX315D09-ZC14F-01 (303CX315034) – Комплект планок LED подсветки для телевизоров 32″

Комплект планок LED подсветки ZDCX315D09-ZC14F-01 характеристики:

• Маркировка:
  • ZDCX315D09-ZC14F-01
  • 303CX315034XS1263
• Рабочее напряжение одного светодиода: 3 В
• Высота планки (подложка + линза): 7 мм
• Диагональ экрана: 32″
• Диаметр светорассеивателя: 16 мм
• Длина каждой планки: 632 мм
• Количество контактов на разъеме: 2
• Количество светодиодов на каждой планке: 9 шт.
• Материал подложки: алюминий
• Расстояние между центрами крепежных отверстий: 145-103-81-48-53 мм
• Расстояние между центрами светодиодов: 60-71-80-83-83-80-71-60 мм
• Расстояние между центром 1-го и последнего LED: 588 мм
• Тип светорассеивателя: выпуклый
• Ширина подложки планок: 17 мм
• Применение: ремонт задней (Direct LED) подсветки телевизоров
• Гарантия: 6 мес.

Аналоги ZDCX315D09-ZC14F-01:

• 303CX315034

Применяются для ремонта телевизоров в следующих матрицах (панелях):

• CX315DLEDM и других.

Совместимость с моделями телевизоров диагональю 32″:

• BBK: 32LEM-1005/T2C, 32LEM-1010/T2C
• Bravis: LED-3238, LED-3228, LED-3230
• Dexp:H32B3000, H32B3000E, H32B7000E
• Helix: HTV-327T2
• Manta: LED3204
• Rubin: RB-32SE9
• Shivaki: STV-32LED14
• Skytech: ST-3250, ST-3240 и другими.

ВНИМАНИЕ:

• Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
• Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.

Возможна проклейка теплопроводного скотча по запросу.

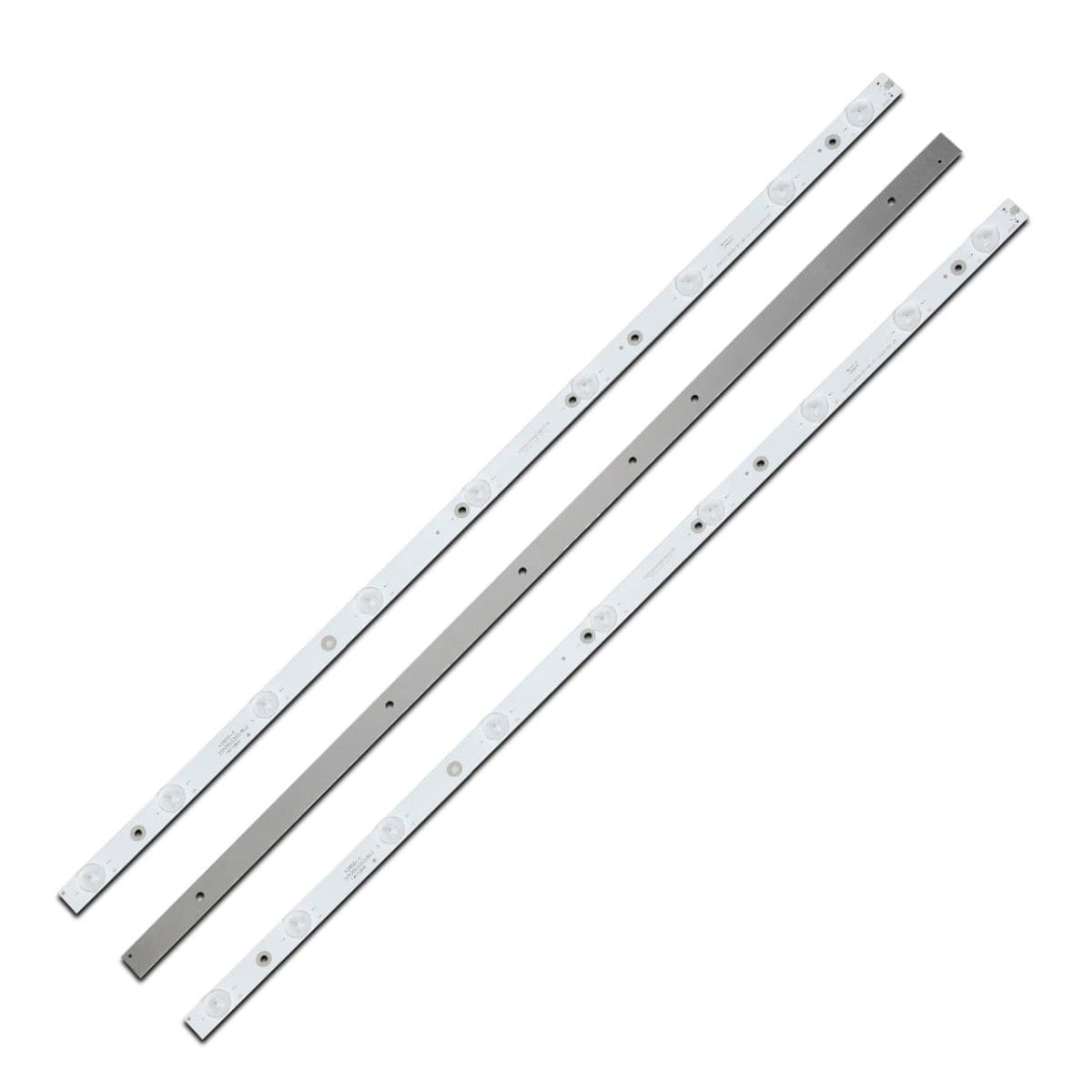

Полный комплект состоит из трёх планок:

• ZDCX315D09-ZC14F-01 (303CX315034) – 3 шт.

Цена указана за полный комплект из трёх светодиодных планок.
