Товары / LED подсветка LCD / Комплекты задней LED подсветки для LCD / ZDCX50D12L-ZC21FC-01 + ZDCX50D12R-ZC21FC-01 (303CX500041, 303CX500042, CXD500512000-X3-L, CXD500512000-X3-R, CX500M09/10, ZDCX50D12L-ZC14FG-04 303CX500039, ZDCX50D12R-ZC14FG-04 303CX500040) – Комплект планок LED подсветки для телевизоров 50″

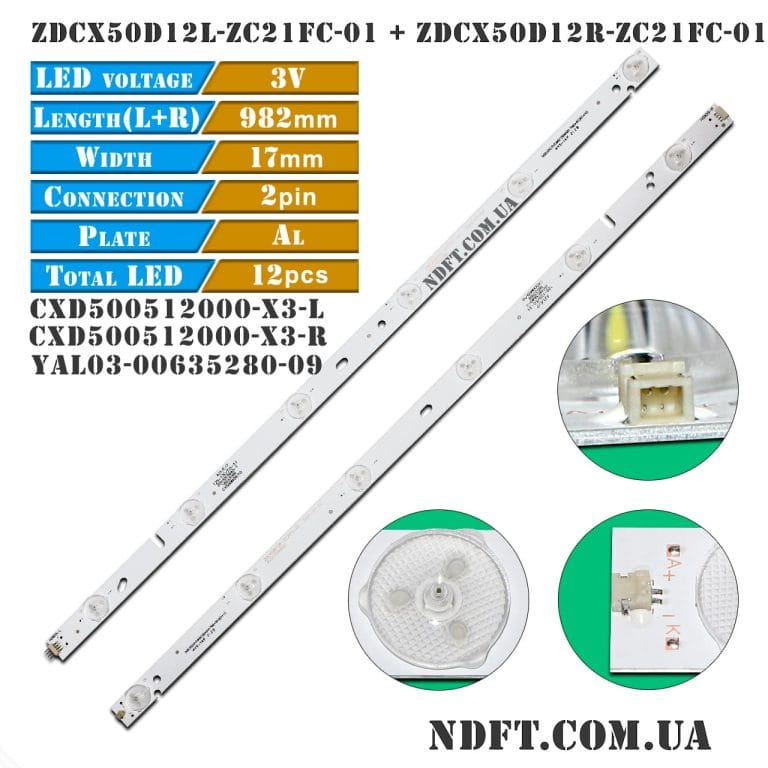

ZDCX50D12L-ZC21FC-01 + ZDCX50D12R-ZC21FC-01 (303CX500041, 303CX500042, CXD500512000-X3-L, CXD500512000-X3-R, CX500M09/10, ZDCX50D12L-ZC14FG-04 303CX500039, ZDCX50D12R-ZC14FG-04 303CX500040) – Комплект планок LED подсветки для телевизоров 50″

Артикул: 1460541

1200.15 грн.

1200.15 грн.

В наличии

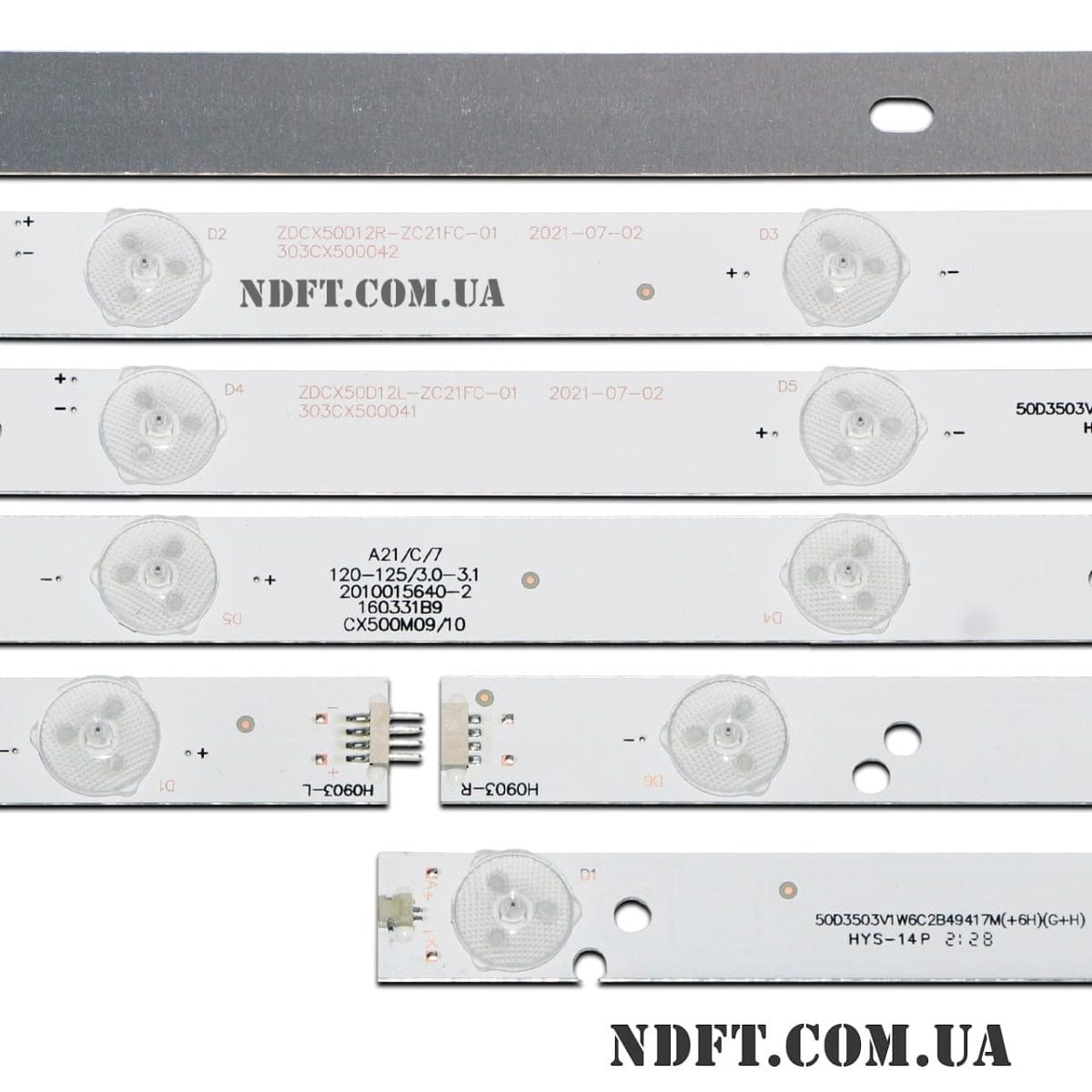

Комплект планок LED подсветки ZDCX50D12L-ZC21FC-01 + ZDCX50D12R-ZC21FC-01 характеристики:

  • Маркировка:
    • ZDCX50D12L-ZC21FC-01 303CX500041 (CX500M09/10)
    • ZDCX50D12R-ZC21FC-01 303CX500042 (CX500M09/10)
  • Рабочее напряжение одного светодиода: 3 В
  • Общее напряжение планки: 18 В (6×1S2P)1P)
  • Количество светодиодов на каждой планке:
    • L/R тип: 6 шт.
    • L+R в сборе: 12 шт.
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 50″
  • Диаметр светорассеивателя: 15 мм
  • Длина каждой планки:
    • L тип: 489 мм
    • R тип: 494 мм
    • L+R в сборе: 982 мм
  • Количество контактов на разъеме: 2
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий:
    • L+R в сборе: 222-150-31-115-33-149-32-189
  • Расстояние между центрами светодиодов:
    • L+R в сборе: 92-90-89-88-80-73-80-88-89-90-92 мм
  • Расстояние между центром 1-го и последнего LED: 950 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 17 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги ZDCX50D12L-ZC21FC-01 303CX500041 + ZDCX50D12R-ZC21FC-01 303CX500042:

  • CXD500512000-X3-L, CXD500512000-X3-R
  • ZDCX50D12R-ZC14F-03 303CX500038, ZDCX50D12L-ZC14F-03 303CX500037
  • ZDCX50D12L-ZC14FG-04 303CX500039, ZDCX50D12R-ZC14FG-04 303CX500040
  • PY63589B
  • YAL03-00635280-09

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • SN50L8V59/100-B LRD MTR
  • CX500DLEDM 705-5018-L9PCCCS00-CH V500HJ1-PE8
  • L9PCCCS00-CH и других.

Совместимость с моделями телевизоров диагональю 50″:

  • JVC: LT-50EM75
  • Heran: HD-50DD7, HD-50AC2
  • Manta: LED95001, LED5003
  • Nordmende: LE127N10FM, LE127N10SM
  • Proscan: PLDED5068A-B A1602
  • Saba: 50BRD03
  • Sanyo: LE127S15SM, LE127N10SM, LE127N10FM, LE127S15FM
  • Skytech: ST-5040
  • SmartTech: LE-5018
  • Sunny: SN050DLDVST59-AFM
  • Telefunken: TF-LED50S28T2и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
  • От партии к партии разъемы соединяющие составные части планок могут отличаться, на функциональность и работу это не влияет.

Возможна проклейка теплопроводного скотча по запросу.

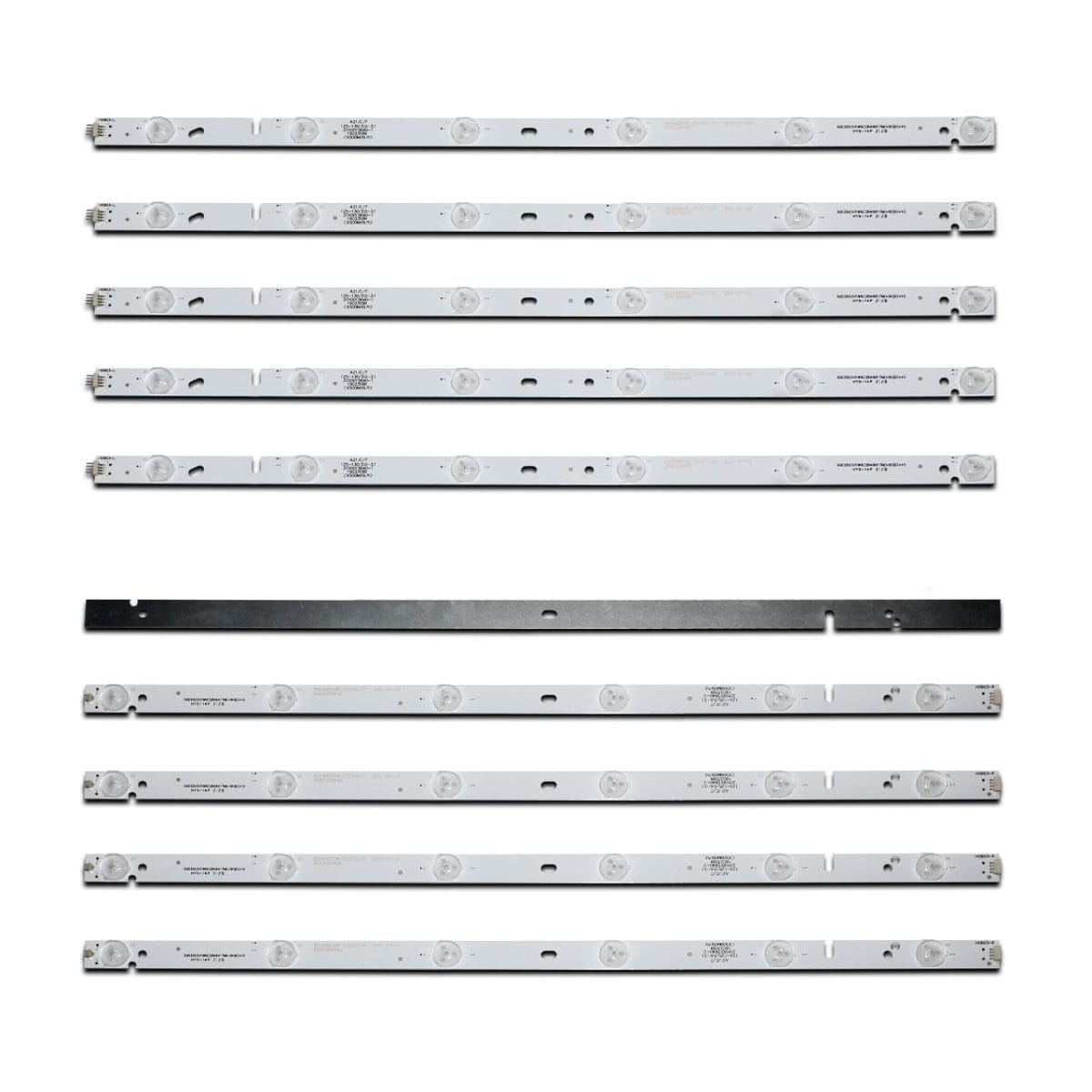

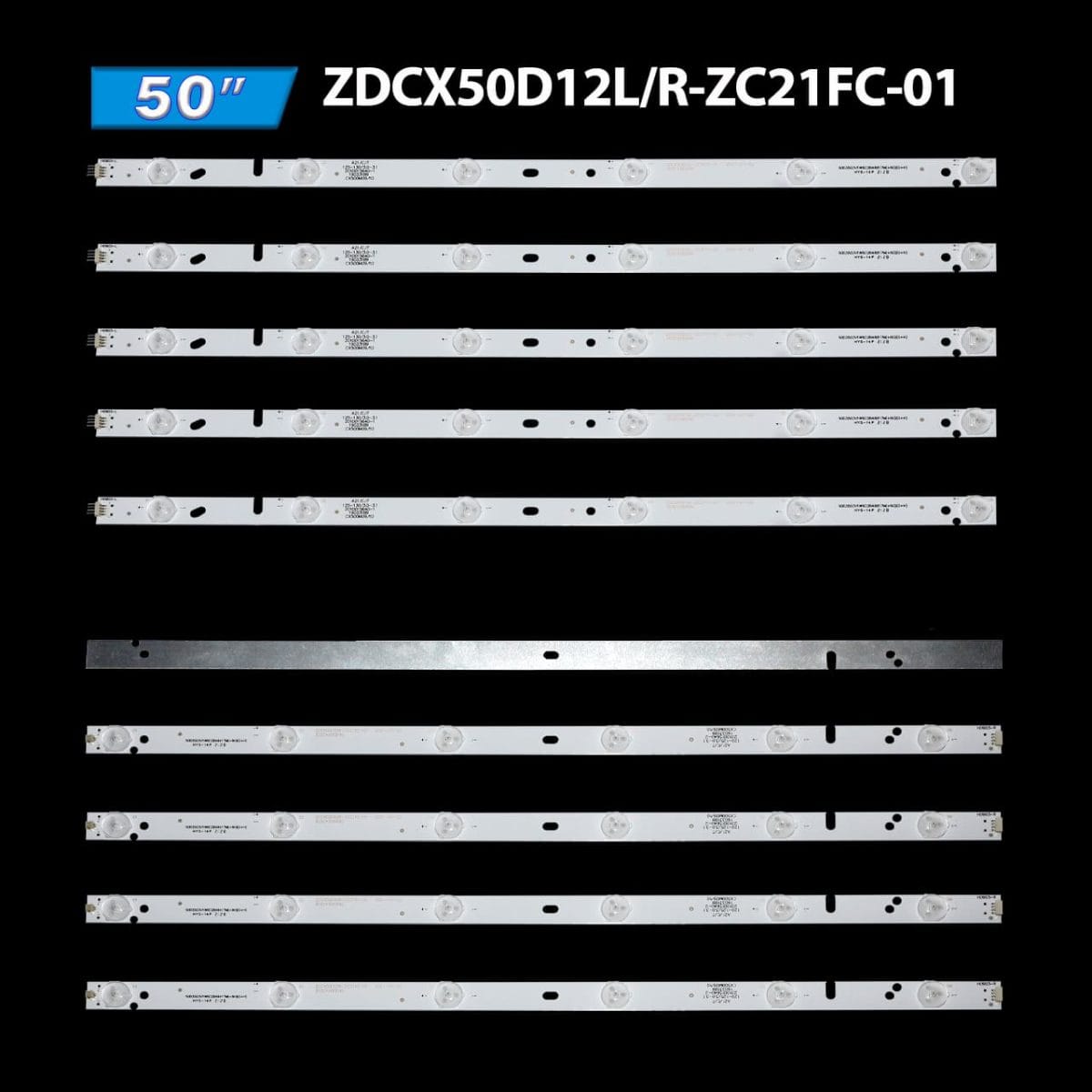

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):

  • ZDCX50D12L-ZC21FC-01 303CX500041 (CX500M09/10, CXD500512000-X3-L, ZDCX50D12R-ZC14F-03) – 5 шт.
  • ZDCX50D12R-ZC21FC-01 303CX500042 (CX500M09/10, CXD500512000-X3-R, ZDCX50D12L-ZC14F-03) – 5 шт.

Цена указана за полный комплект из 10-ти светодиодных планок.
