ZDCX50D14L-ZC14F-02 + ZDCX50D14R-ZC14F-02 (PN:303CX500033) – Комплект планок LED подсветки для телевизоров 50″
Артикул: 14603941200.15 грн.
1200.15 грн.
В наличии

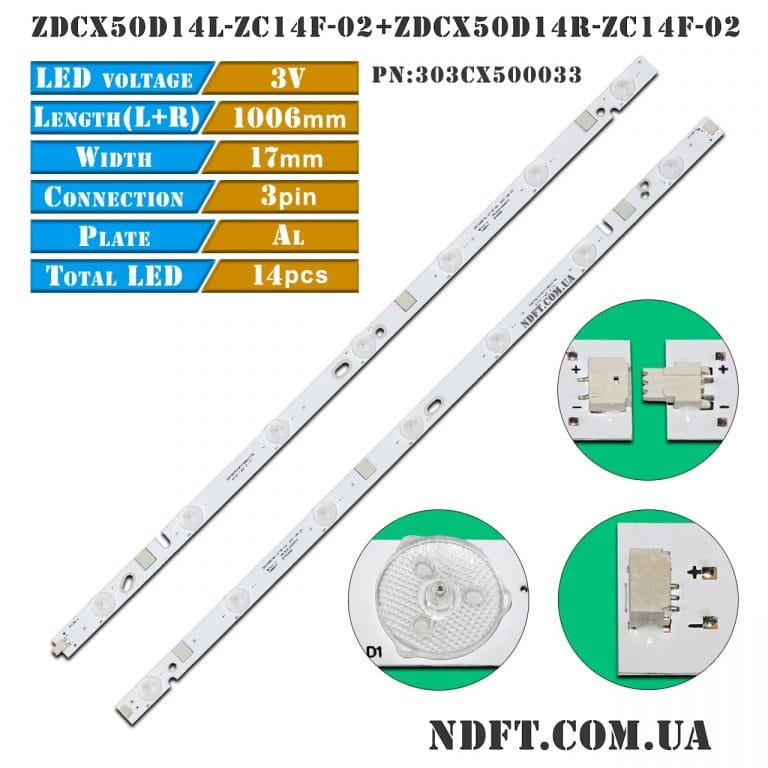

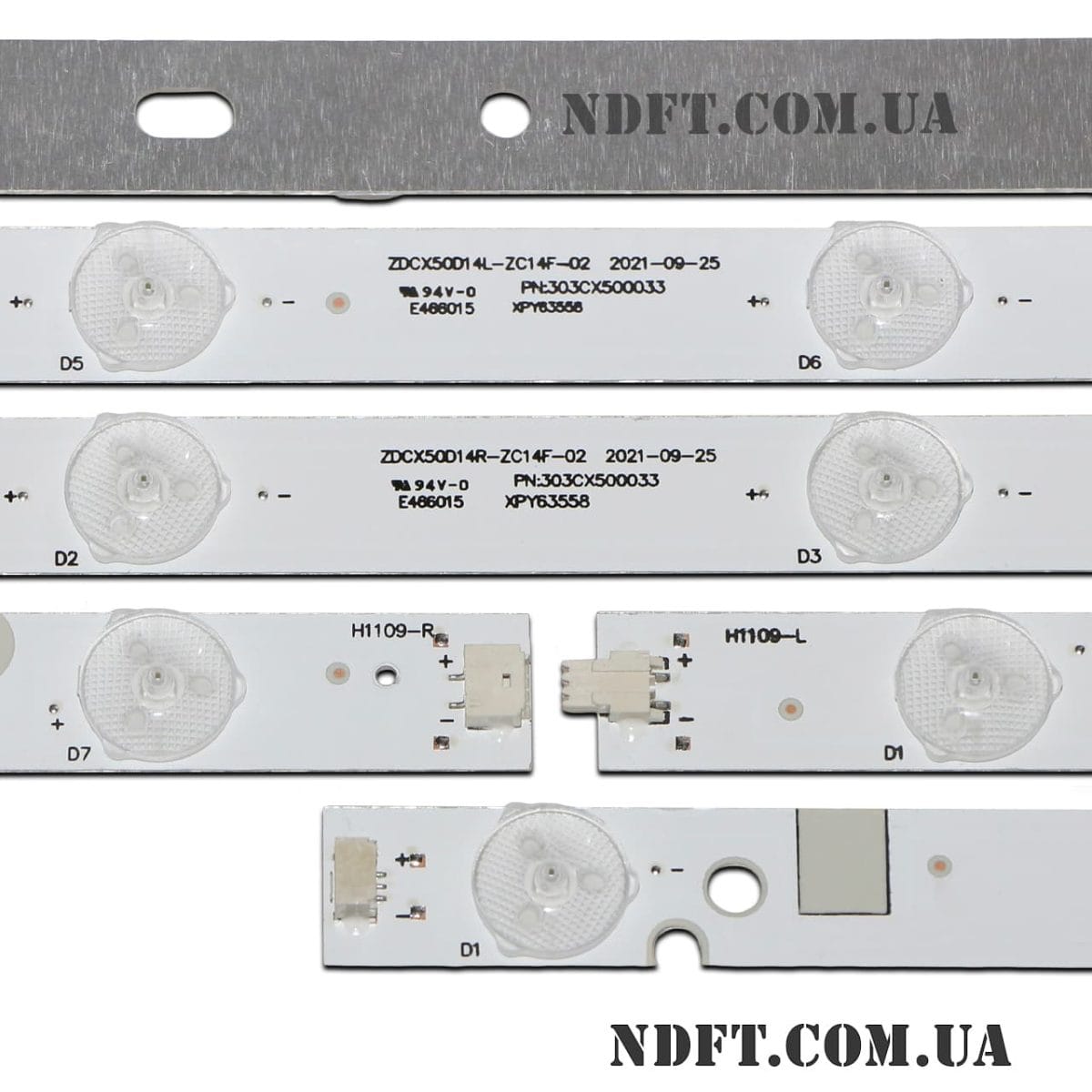

Комплект планок LED подсветки ZDCX50D14L-ZC14F-02+ZDCX50D14R-ZC14F-02 (PN:303CX500033) характеристики:
- Маркировка:
- ZDCX50D14L-ZC14F-02
- ZDCX50D14R-ZC14F-02
- PN:303CX500033
- Рабочее напряжение одного светодиода: 3 В
- Высота планки (подложка + линза): 7мм
- Диагональ экрана: 50″
- Диаметр светорассеивателя: 16 мм
- Длина каждой планки:
- L, R тип: 503 мм
- L+R в сборе: 1006 мм
- Количество контактов на разъеме:
- L тип: 2 шт.
- R тип: 2/3 шт.
- Количество светодиодов на каждой планке:
- L, R тип: 7 шт.
- L+R в сборе: 14 мм
- Материал подложки: алюминий
- Расстояние между центрами крепежных отверстий:
- L тип: 34-150-33-190 мм
- R тип: 223-150-31 мм
- Расстояние между центрами светодиодов: 74 мм
- Расстояние между центром 1-го и последнего LED: 960 мм
- Тип светорассеивателя: выпуклый
- Ширина подложки планок: 17 мм
- Применение: ремонт задней (Direct LED) подсветки телевизоров
- Гарантия: 6 мес.
Применяются для ремонта телевизоров в следующих матрицах (панелях):
- CX500DLEDM и других.
Совместимость с моделями телевизоров диагональю 50″:
- Galatec: LE-5018, LE-5029
- Jvc: LT-50E350, LT-50E560
- Saba: 50BRD03, 50HKN272
- Skytech: ST-5040 и другими.
ВНИМАНИЕ:
- Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
- Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
Возможна проклейка теплопроводного скотча по запросу.

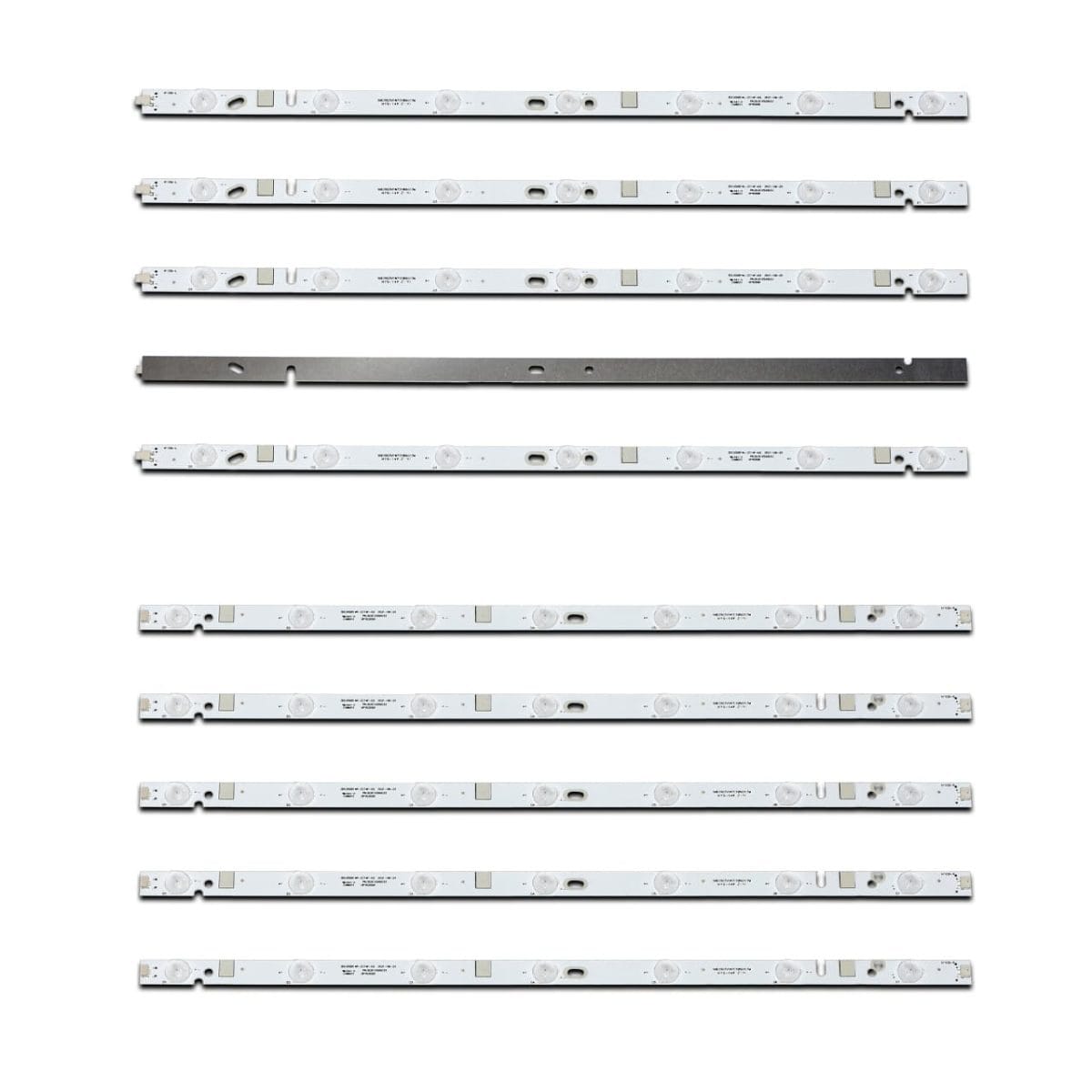

Полный комплект состоит из 10-ти планок (по 5 шт. каждого вида):
- ZDCX50D14L-ZC14F-02 (PN:303CX500033) — 5 шт.
- ZDCX50D14R-ZC14F-02 (PN:303CX500033) — 5 шт.
Цена указана за полный комплект из 10-тисветодиодных планок.
