Товары / LED подсветка LCD / Комплекты задней LED подсветки для LCD / ZDJK-315D08-ZC14F-04 6V Analog (ZDJK315D08-ZC14F-04 303JK315034) – Комплект планок LED подсветки для телевизоров 32″

ZDJK-315D08-ZC14F-04 6V Analog (ZDJK315D08-ZC14F-04 303JK315034) – Комплект планок LED подсветки для телевизоров 32″

Артикул: 1460539

320.25 грн.

320.25 грн.

В наличии

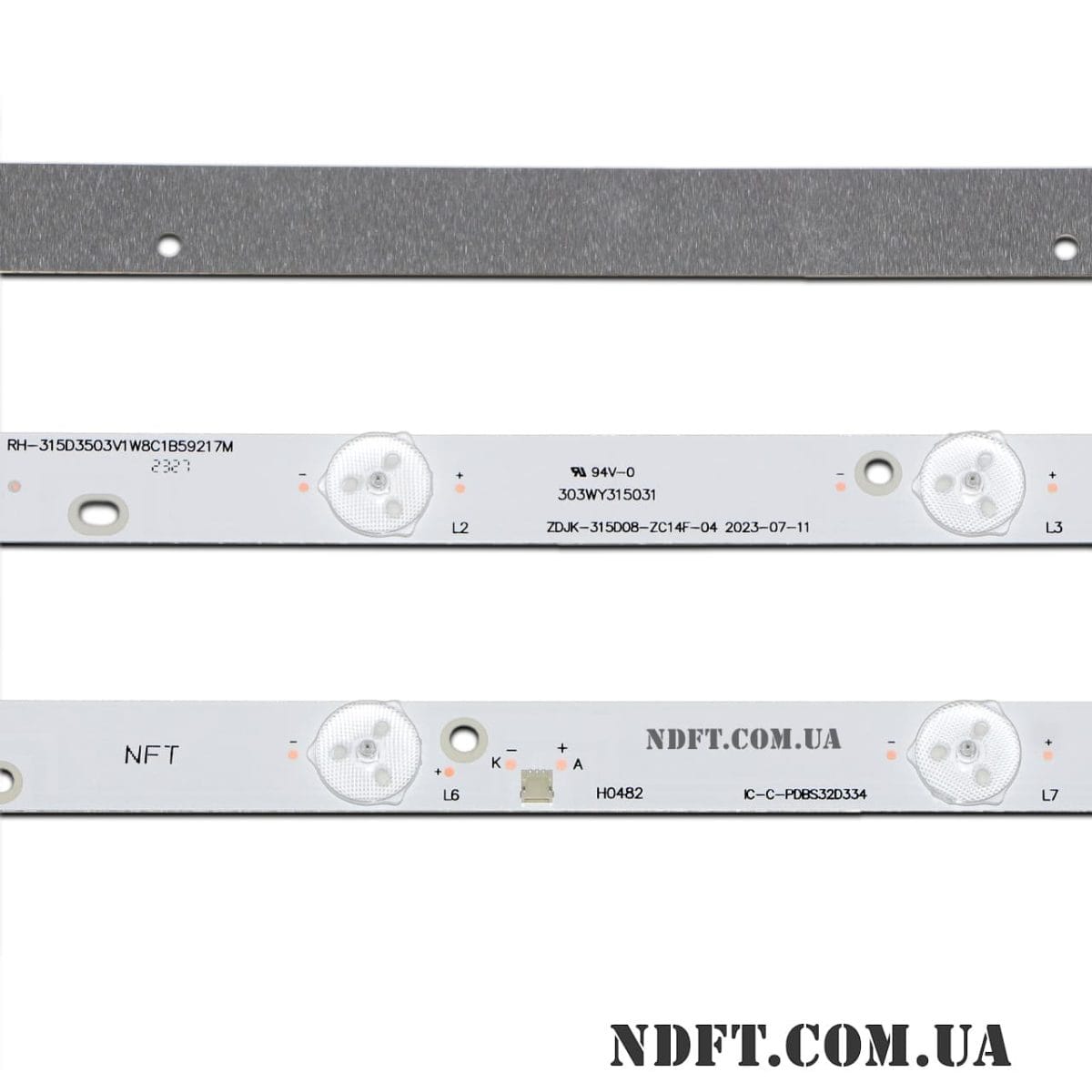

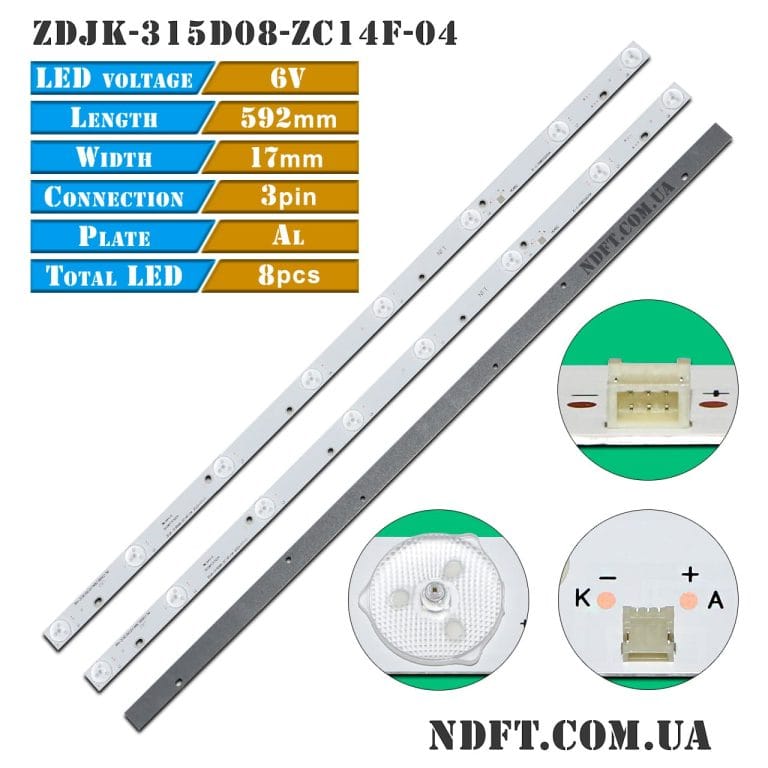

Комплект планок LED подсветки ZDJK-315D08-ZC14F-04 6V характеристики:

  • Маркировка:
    • ZDJK-315D08-ZC14F-04
  • Рабочее напряжение одного светодиода: 6 В
  • Общее напряжение планки: 48 В (8S1P)
  • Высота планки (подложка + линза): 7 мм
  • Диагональ экрана: 32″
  • Диаметр светорассеивателя: 16 мм
  • Длина каждой планки: 592 мм
  • Количество контактов на разъеме: 3
  • Количество светодиодов на планке: 8 шт.
  • Материал подложки: алюминий
  • Расстояние между центрами крепежных отверстий: 116-76-133-68-116 мм
  • Расстояние между центрами светодиодов: 74-88-88-72-88-88-74 мм
  • Расстояние между центром 1-го и последнего LED: 572 мм
  • Тип светорассеивателя: выпуклый
  • Ширина подложки планок: 17 мм
  • Применение: ремонт задней (Direct LED) подсветки телевизоров
  • Гарантия: 6 мес.

Аналоги ZDJK-315D08-ZC14F-04:

  • ZDJK315D08-ZC14F-04 303JK315034 (Расстояние между центрами светодиодов: 80 мм, отличается полярность на разъеме)

Применяются для ремонта телевизоров в следующих матрицах (панелях):

  • C320AN02S4LV.01

Совместимость с моделями телевизоров диагональю 32″:

  • Bravis: LED-32D66
  • TCL: L32W3212 и другими.

ВНИМАНИЕ:

  • Рекомендуем перед совершением покупки сверить маркировку LED планок с маркировкой товара на сайте. Иногда маркировка на товаре может не совпадать с той, что указана на ваших планках, хотя и полностью совместима или телевизоры определенной модели могут содержать подсветку отличную друг от друга в зависимости от партии производства. Если сомневаетесь какая подсветка вам нужна, то позвоните для уточнения и консультации.
  • Перед продажей проверяется каждая планка на работоспособность специальным тестером. Настоятельно не рекомендуется проверять светодиодные линейки устройствами, напрямую не предназначенными для этого. У нас вы можете заказать устройства для проверки работоспособности LED подсветки в разделе оборудование для диагностики.
  • При замене некоторых аналогов может отличаться полярность на разъеме, в таком случае нужно припаять провода к контактным площадкам возле разъема.

Возможна проклейка теплопроводного скотча по запросу.

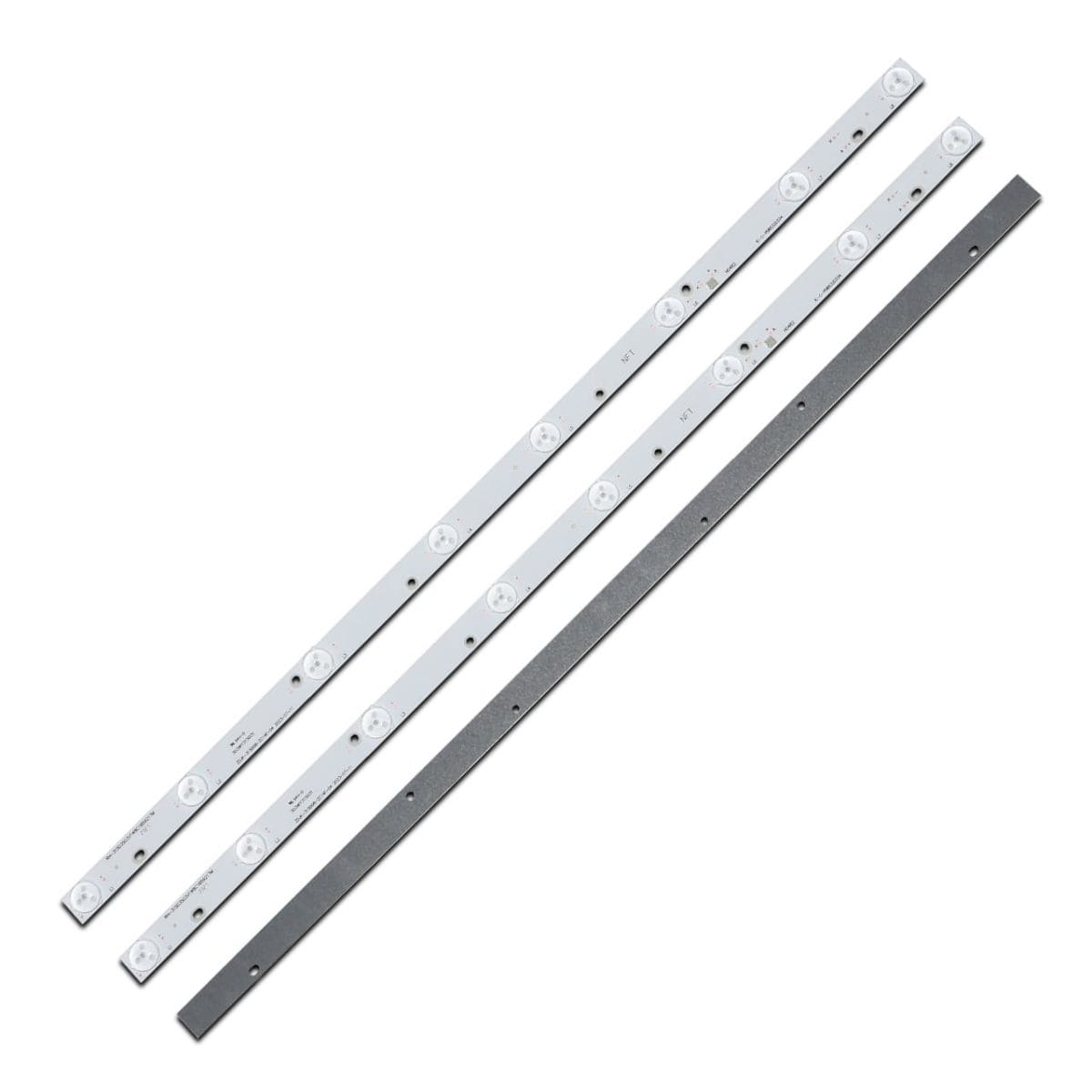

Полный комплект состоит из трёх планок:

  • ZDJK-315D08-ZC14F-04 6V Analog (ZDJK315D08-ZC14F-04 303JK315034) – 3 шт.

Цена указана за полный комплект из трёх светодиодных планок.
