LGP (Light Guide Panel) – светопроводящая панель, которая служит для направления света от торцов панели в нужном направлении, при этом свет равномерно распределяется по всей поверхности LGP-панели. Световоды служат для проведения света от его источника в нужном направлении. По одной стороне по всей поверхности рассеивателя нанесены насечки, которые служат микролинзами для рассеивания света.
Правила работы при установке:
- Работу с LGP-панелью (светоотражателем/рассеивателем/диффузором) следует проводить аккуратно в чистых перчатках, чтобы не оставлять на поверхности отпечатков пальцев и царапин.
- Снять транспортировочную пленку, которая легко снимается (задняя сторона рассеивателя с микролинзами).
- Торец со светоотражающей фольгой должен располагаться напротив торца для сопряжения со светодиодной подсветкой. Если торец с фольгой установить возле светодиодов, то рассеиватель не будет равномерно распределять свет по поверхности LGP-панели.
- Установить рассеиватель в корыто телевизора на белую подложку.
- Снять пленку с лицевой стороны рассеивателя, для этого нужно приложить немного усилия. Пленка на лицевой стороне почти не заметна, но если ее не снять рассеиватель не будет работать должным образом.

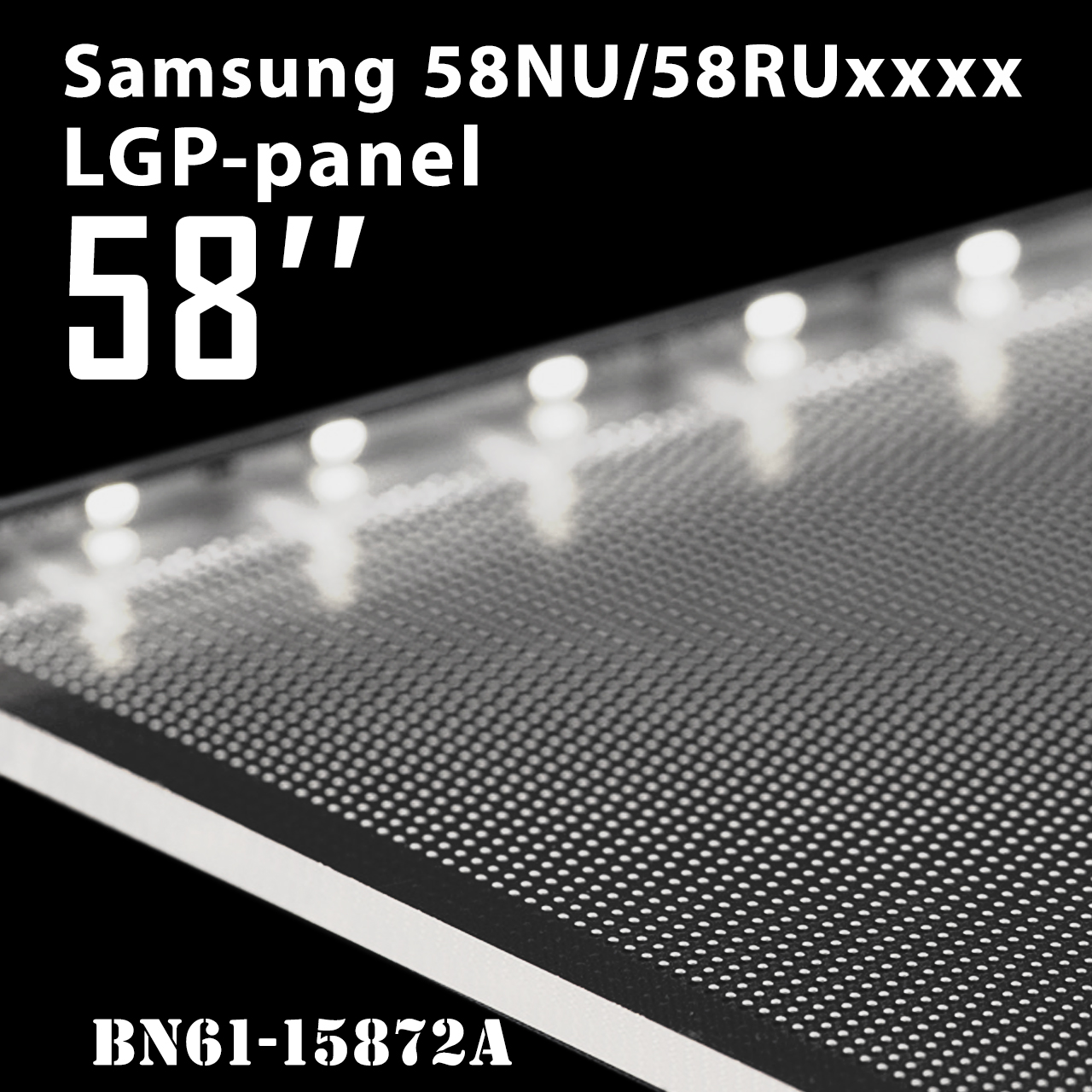

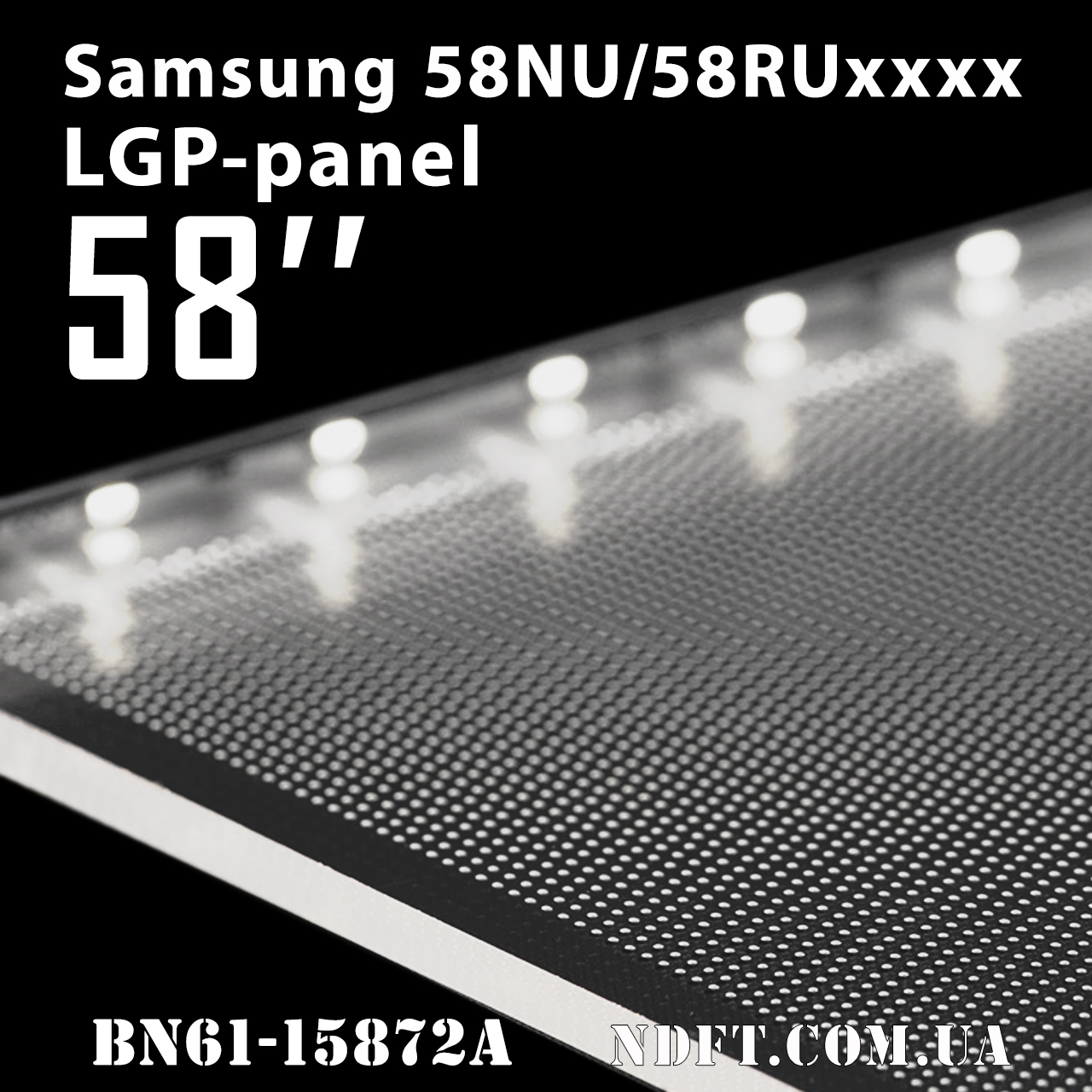

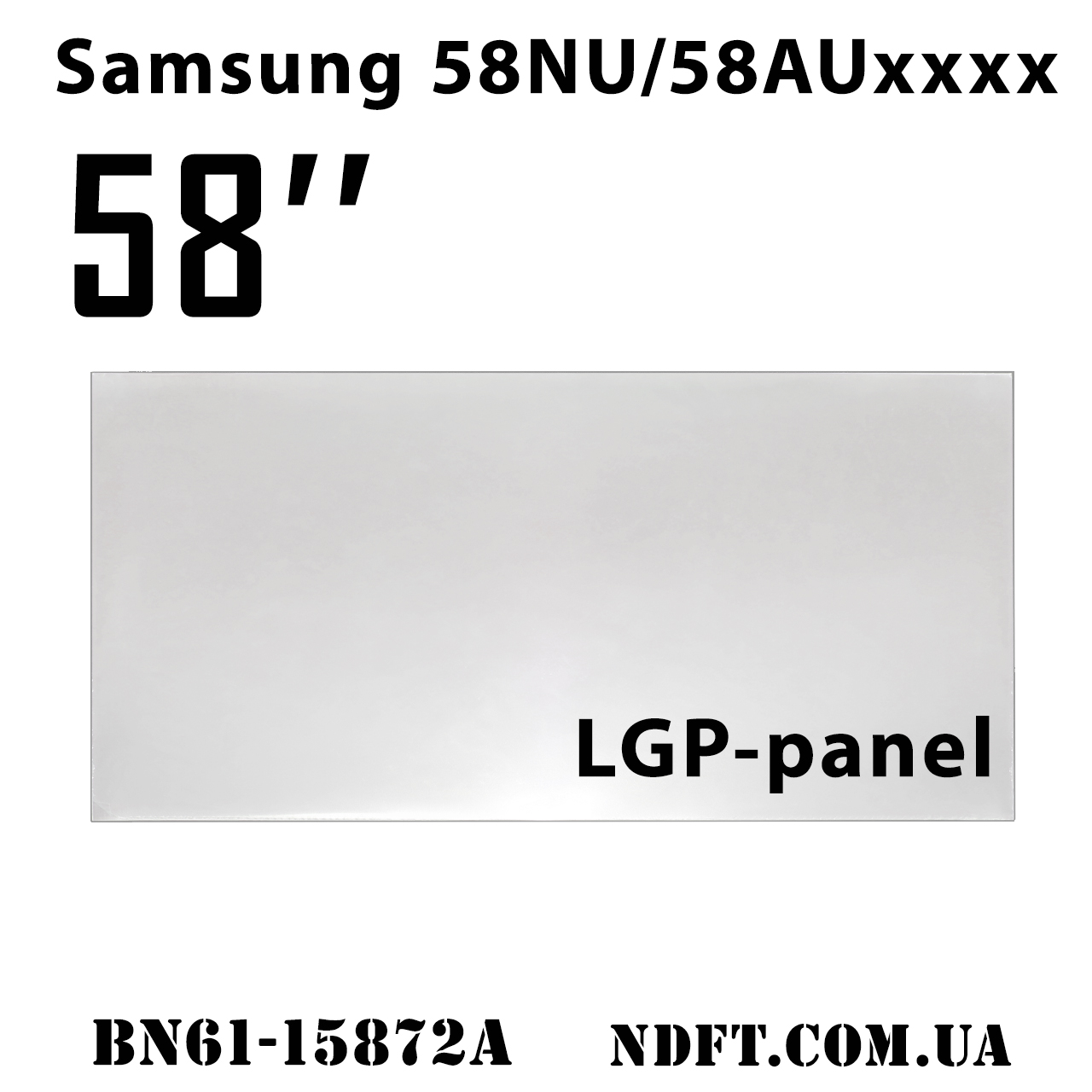

Характеристики LGP-панели светоотражателя/рассеивателя/диффузора Samsung 58″ BN61-15872A серия 58NUxxxx 58RUxxxx:
- Маркировка:
- BN61-15872A
- Марка телевизоров: Samsung
- Серия телевизоров: 58NUxxxx / 58RUxxxx
- Подсветка серии: 58NUxxxx 58″ 3030LED/7020LED
- Диагональ: 58″
- Материал изготовления: акриловое оргстекло
- Габаритные размеры (Д×Ш×В): 1277×725×2.3 мм
Совместимость LGP светоотражателя (рассеивателя/диффузора) BN61-15872A с моделями телевизоров Samsung диагональю 58″:
- Samsung: UE58NU7450UXRU, UE58NU7458UXZG, UE58NU7450SXXN, UE58NU7100, UN58NU7100, UA58NU7100, UE58RU7170, UE58RU7100, UE58NU7105, UE58NU7170, UE58NU7102, UE58NU7172, UE58NU7179, UE58RU7105, UE58RU6105, UE58RU7179, UE58RU7102, UE58NU7100F, UE58NU7102K, UE58NU7105, UE58NU7170, UE58NU7172U, UE58NU7179U, UE58RU6105K, UE58RU7102K, UE58RU7105K, UE58RU7170U, UE58RU7172U, UE58RU7179Uи другими.
