SG90 Micro Servo 9g Tower Pro (комплект 50шт.) – Сервопривод 180° (plastic gear)

Цена указана за 50 штук сервоприводов SG90 Micro Servo 9g Tower Pro (plastic gear).

Сервопривод — это устройство, привод которого управляется с помощью отрицательной обратной связи (ООС), которая дает возможность точного управления параметров движения. Сервоприводом может быть любой тип механического привода, содержащий датчик положения, скорости, усилия и блок управления приводом, который автоматически поддерживает заданные параметры на датчике и устройстве по установленным внешним параметрам.

Как работает сервопривод:

1. На вход сервопривода подается  управляющий сигнал с определенным значением параметра, это может быть угол поворота.
2. Блок управления сравнивает значение этого параметра со значением на своём датчике.
3. После сравнения привод выполняет определенное действие: например,  ускорение, замедление или поворот, так, чтобы значение с внутреннего датчика стало как можно ближе к значению внешнего управляющего параметра.

Существует два распространённых вида сервоприводов, первый из них поддерживает заданную скорость и направление движения, второй вид удерживает заданный угол поворота в пределах ограниченных максимальным углом поворота от крайнего левого до крайнего правого положения оси.

Сервоприводы имеют несколько составных частей. В сервоприводах установлен электромотор и редуктор, а также датчик обратной связи в виде потенциометра. Электромотор выполняет функцию преобразования электричества в механический поворот. Т.к. электромотор может иметь большую скорость вращения, то для снижения скорости вращения механизма на выходе сервопривода используется редуктор, который состоит из шестерней, передающих и преобразующих крутящий момент. На выходном вале установлены шестерни, к которым подключается какое-либо внешнее устройство, которым мы хотим управлять. Потенциометр выполняет функцию датчика обратной связи (энкодера), который преобразует угол поворота в электрический сигнал за счет изменения сопротивления пропорционально углу поворота, таким образом устанавливается определенное положение механизма. Внутри сервопривода установлена плата с электронными компонентами, которая принимает и обрабатывает сигналы с потенциометра и внешнего сигнала, сравнивает их и производит включение и выключение электромотора, поддерживая отрицательную обратную связь. К сервоприводу подключается три провода, два из которых отвечают за питание электромотора (плюс/минус) , а третий отвечает за управляющий сигнал.

Сервоприводы часто имеют ограниченный угол вращения оси на выходе 180° («сервопривод 180°»), а также есть сервоприводы с неограниченным углом поворота оси, т.е. сервоприводы постоянного вращения («сервоприводы 360°»).

ВНИМАНИЕ:

• У «сервоприводов 360°» потенциометр установлен на заданное значение, при подаче управляющего сигнала происходит постоянный поворот главной оси от электромотора через редуктор. Механическая связь шестерней и осей при движении не связана с потенциометром (отсутствует ООС), поэтому мы не можем управлять углом поворота на выходе.
• У «сервоприводов 180°» потенциометр имеет отрицательную обратную связь с механизмами сервопривода через дополнительную ось, которая связывает шестерни и потенциометр. В данном случае мы можем управлять углом поворота выходной оси с шестернями. В некоторых случаях у «сервоприводов 180°» внутри корпуса на шестернях присутствуют ограничители, которые физически не дают повернуться внешним механизмам более чем на 180° от крайнего левого до крайнего правого положения. Но также может встречаться конструкция «сервоприводов 180°», у которых отсутствуют фиксаторы на механизмах, но есть отрицательная обратная связь с потенциометром через ось, поэтому люди часто путают такие сервоприводы с «сервоприводами 360°», т.к. на глаз эта обратная связь может быть незаметна, особенно если корпус выполнен из непрозрачного пластика. Также механизмы «сервоприводов 180°» без фиксаторов пытаются крутить руками, проворачивая выходную ось на 360° и ошибочно считая, что это «сервопривод 360°». При проверке тестером сервоприводов оба вида таких сервоприводов ведут себя по разному, «сервопривод 180°» поворачивается то в одну, то в другую сторону на заданный угол, а «сервоприводы 360°» крутятся без остановки то в одну, то в другую сторону, в зависимости от управляющего сигнала.

Сервопривод 180° SG90 Tower Pro Micro Servo 9g используется под управлением Arduino, AVR, PIC, ARM и других микроконтроллеров. Предназначен для управления небольшими грузами, имея относительно небольшой вес, по сравнению с нагрузкой.

Примечание:

Фактический угол поворота сервопривода зависит от диапазона управляющего ШИМ-сигнала. При стандартном диапазоне ширины импульса 1000–2000 мкс угол поворота может составить 180°, но могут быть партии, которые поворачиваются в этом диапазоне примерно на 90–120°. Для достижения максимального угла поворота (до 180°) требуется расширенный диапазон управляющих импульсов 500–2400 мкс. Реальный угол может незначительно отличаться в зависимости от партии и производителя.

Настройка управляющего ШИМ-сигнала

Параметры управляющего ШИМ-сигнала задаются в управляющем контроллере или программе, с которой используется сервопривод.
В зависимости от платформы (Arduino, ESP, Raspberry Pi и др.) диапазон ШИМ настраивается:

• через параметры библиотеки сервоприводов;
• через функцию задания ширины импульса в микросекундах;
• через настройки ШИМ-контроллера или сервоконтроллера.

Характеристики сервопривода:

• Маркировка: SG90 Tower Pro Micro Servo 9g
• Вес сервопривода: 9 г
• Габаритные размеры (Д×Ш×В): 32×32×12 мм
• Напряжение питания: 4.8 – 6 В
• Крутящий момент: 1,2-1,4 кг/см (при 4,8 В)
• Время поворота на 60°: 0,12 с (при 4,8 В)
• Рабочая температура: -30… 60 °C
• Длина проводов: 24 см
• Угол поворота: 180° (зависит от диапазона ШИМ)
• Стандартный управляющий сигнал (ШИМ): 1000 – 2000 мкс
• Расширенный управляющий сигнал (ШИМ): 500 – 2400 мкс
• Частота управления: 50 Гц (период 20 мс)
• Материал шестерни: нейлон (пластик)

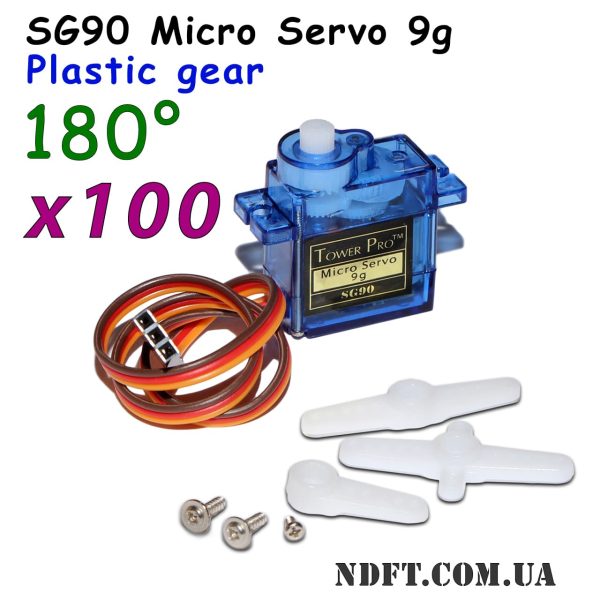

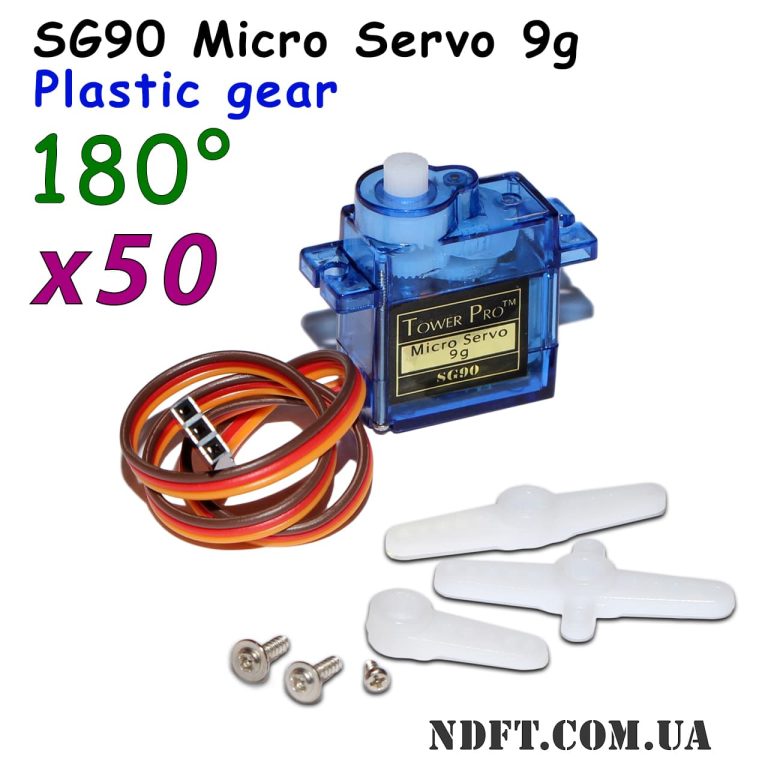

Комплектация SG90 Tower Pro Micro Servo 9g 180°:

• Сервопривод SG-90 9g: 1 шт.
• Пластиковые плечи: 3 шт.
• Крепежные винты: 3 шт.

Распиновка проводов SG90 Tower Pro Micro Servo 9g 180°:

• Коричневый: GND (земля)
• Красный: 5 В
• Желтый: цифровой сигнал управления
